【电子行业标准(SJ)】 ＰＩＮ、雪崩光电二极管反向击穿电压温度系数的测试方法

中华人民共和国电子工业部部标准雪崩光电二极管反向击穿
电压温度系数的测试方法
本标准适用于雪崩光电二极管反向击穿电压温度系数的测试。SJ2354.12-83
1测试温度系数总的要求应符合SJ2354.1一83《PIN、雪崩光电二极管光电参数测试方法总则》。2反向击穿电压温度系数α的测试2.1定义：无光照，在规定的温度范围内，温度改变1℃时，反向击穿电压的改变量，其关系式如下：
QV=AVBR/AT

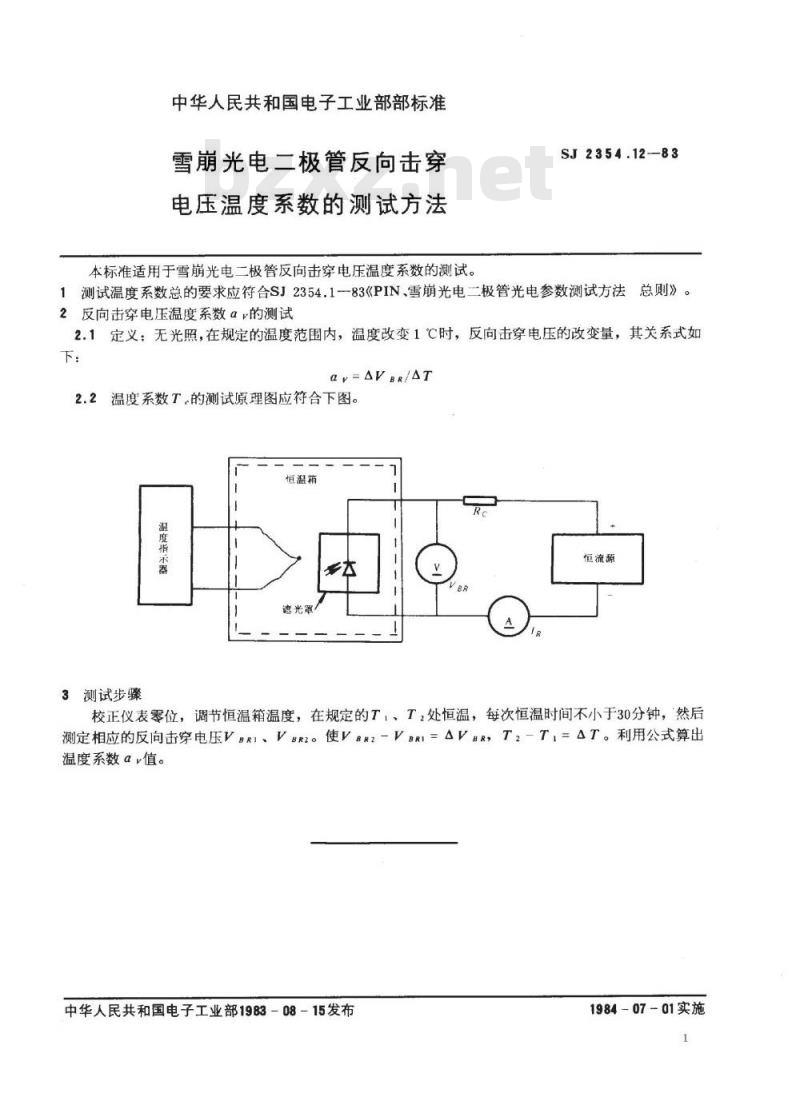

温度系数T的测试原理图应符合下图。2.2
恒温箱
温度精示器
3测试步骤
宽光器此内容来自标准下载网
恒流源
校正仪表零位，调节恒温箱温度，在规定的T，、T，处恒温，每次恒温时间不小于30分钟，然后测定相应的反向击穿电压VBRI、VBR2。使VBR2-VBRI=△VBR，T2-T，=△T。利用公式算出温度系数a值。
中华人民共和国电子工业部1983-08-15发布1984-07-01实施
