【电子行业标准(SJ)】 电气继电器 第五部分：电气继电器的绝缘试验

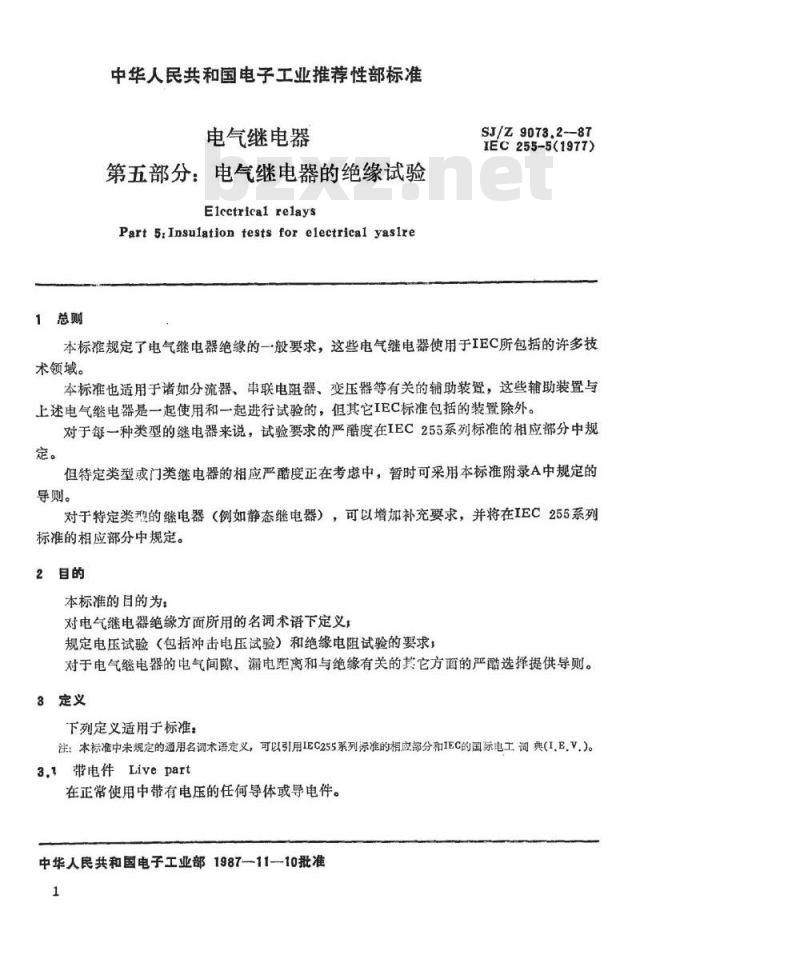

1总则
中华人民共和国电子工业推荐性部标准电气继电器
第五部分：电气继电器的绝缘试验Elcctrical relays
Part5:Insulationtests for electrical yaslreSJ/Z9073.2--87
IEC255-5(1977)
本标准规定了电气继电器绝缘的一般要求，这些电气继电器使用于IEC所包括的许多技术领域。
本标准也适用于诸如分流器、申联电阻器、变压器等有关的辅助装置，这些辅助装置与上述电气继电器是一起使用和一起进行试验的，但其它IEC标准包括的装置除外。对于每一种类型的继电器来说，试验要求的严醋度在IEC255系列标准的相应部分中规定。
但特定类型或门类继电器的相应严酷度正在考虑中，暂时可采用本标准附录A中规定的导则。
对于特定类型的继电器（例如静态继电器），可以增加补充要求，并将在IEC255系列标准的相应部分中规定。
2目的
本标准的目的为：
对电气继电器绝缘方面所用的名词术语下定义，规定电压试验（包括冲击电压试验）和绝缘电阻试验的要求对于电气继电器的电气间隙、漏电距离和与绝缘有关的其它方面的严酷选择提供导则。3定义
下列定义适用于标准：
注：本标准中未规定的通用名词术语定义，可以引用IEC255系列标准的相应部分和IEC的国标电工词典(IE,V.)。3.1带电件Livepart
在正常使用中带有电压的任何导体或导电件。中华人民共和国电子工业部198711—10批准1

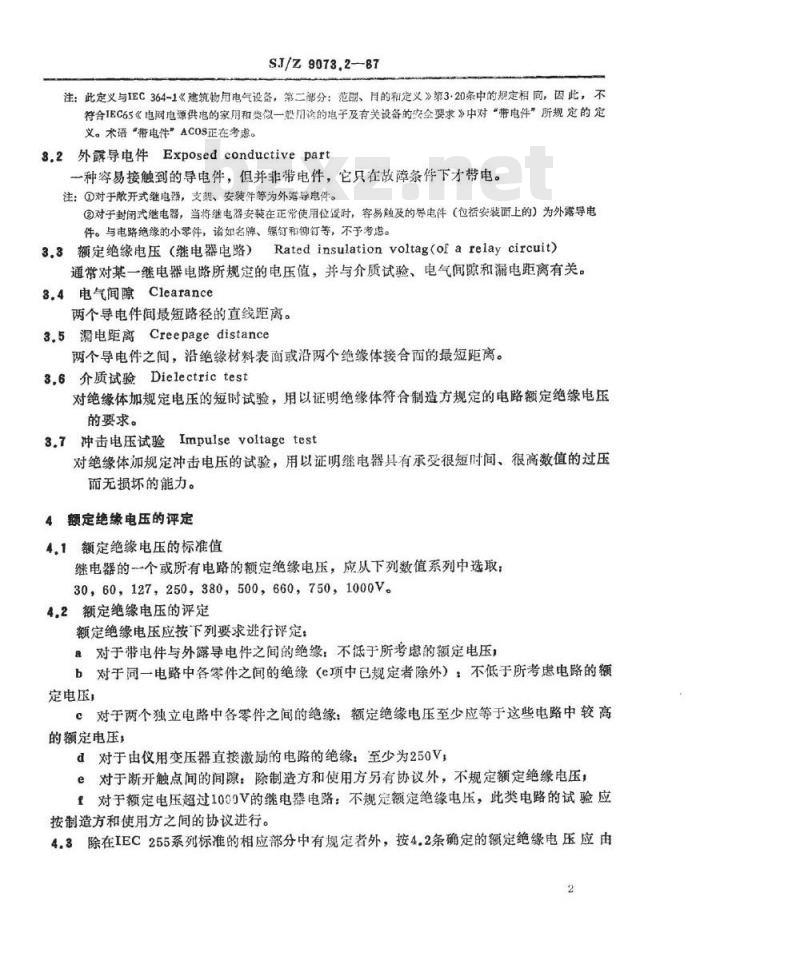

SJ/Z 9073.2-87
注：此定义与IEC364-1《建筑物用电气设备，第二部分：范、目的和定义》第3·20条中的规定相同，因此，不符合IEC65《电网电源供电的家用和类似一般用诊的电子及有关设备的安全要求》中对“带电件”所规定的定义。术语“带电件”ACOS正在考虑。8.2外露导电件Exposedconductive part一种容易接触到的导电件，但并非带电件，它只在故障条件下才带电。注：①对于散开式继电器，支架、安装件等为外熔导电件。②对于封闭式继电器，当将继电器安装在正常使用位置时，容易触及的导电件（包括安装面上的）为外露导电件。与电路绝缘的小零件，诸如名牌、螺钉和铆钉等，不予考虑。3.3额定绝缘电压（继电器电路）Ratedinsulation voltag（of a relaycircuit）通常对某一继电器电路所规定的电压值，并与介质试验、电气间隙和漏电距离有关。3.4电气间隙Clearance
两个导电件间最短路径的直线距离。3.5漏电距离Creepagedistance
两个导电件之间，沿绝缘材料表面或沿两个绝缘体接合面的最短距离。3.6介质试验Dielectrictest
对绝缘体加规定电压的短时试验，用以证明绝缘体符合制造方规定的电路额定绝缘电压的要求。
3.7 冲击电压试验Impulse voltage test对绝缘体加规定冲击电压的试验，用以证明继电器具有承受很短时间、很高数值的过压而无损坏的能力。
4额定绝缘电压的评定
4.1额定绝缘电压的标准值
继电器的-个或所有电路的额定绝缘电压，应从下列数值系列中选取：30，60，127，250，380，500，660，750，1000V。4.2额定绝缘电压的评定
额定绝缘电压应按下列要求进行评定：8对于带电件与外露导电件之间的绝缘；不低于所考虑的额定电压；b对于同一电路中各零件之间的绝缘（e项中已规定者除外）：不低于所考虑电路的额定电压，此内容来自标准下载网
C对于两个独立电路中各零件之间的绝缘：额定绝缘电压至少应等于这些电路中较高的额定电压
d对于由仪用变压器直接激励的电路的绝缘：至少为250V，e对于断开触点间的间隙：除制造方和使用方另有协议外，不规定额定绝缘电压，f对于额定电压超过1000V的继电器电路：不规定额定绝缘电压，此类电路的试验应按制造方和使用方之间的协议进行。4.3除在IEC255系列标准的相应部分中有规定者外，按4.2条确定的额定绝缘电压应由2

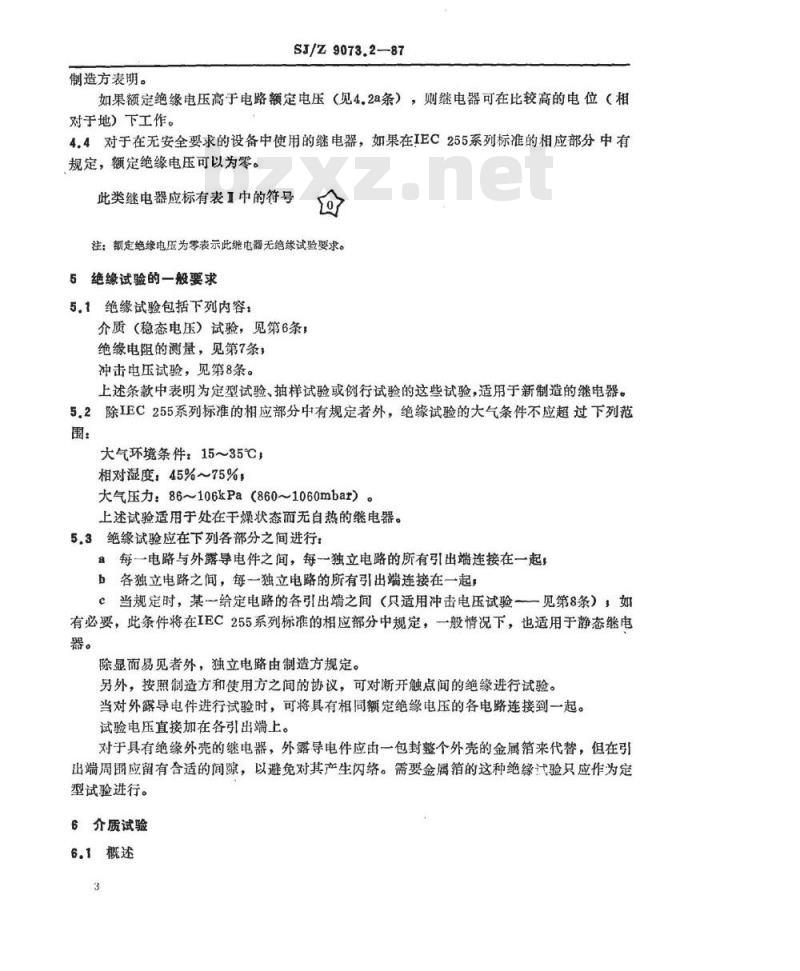

制造方表明。
SJ/Z9073.2—87
如果额定绝缘电压高于电路额定电压（见4.2a条），则继电器可在比较高的电位（相对于地）下工作。
4.4对于在无安全要求的设备中使用的继电器，如果在IEC255系列标准的相应部分中有规定，额定绝缘电压可以为零。此类继电器应标有表1中的符号
注：额定绝缘电压为零表示此继电器无绝缘试验要求。5绝缘试验的一般要求
5.1绝缘试验包括下列内容：
介质（稳态电压）试验，见第6条，绝缘电阻的测量，见第7条，
冲击电压试验，见第8条。
上述条款中表明为定型试验、抽样试验或例行试验的这些试验，适用于新制造的继电器。5，2除IEC255系列标准的相应部分中有规定者外，绝缘试验的大气条件不应超过下列范围：
大气环境条件：15~35℃
相对湿度：45%~75%，
大气压力：86~106kPa（860~1060mbar）上述试验适用于处在干燥状态而无自热的继电器。5.3绝缘试验应在下列各部分之间进行：a每一电路与外露导电件之间，每一独立电路的所有引出端连接在一起，b各独立电路之间，每一独立电路的所有引出端连接在一起，c当规定时，某一给定电路的各引出端之间（只适用冲击电压试验一一见第8条），如有必要，此条件将在IEC255系列标准的相应部分中规定，般情况下，也适用于静态继电器。
除显而易见者外，独立电路由制造方规定。另外，按照制造方和使用方之间的协议，可对断开触点间的绝缘进行试验。当对外露导电件进行试验时，可将具有相同额定绝缘电压的各电路连接到一起。试验电压直接加在各引出端上。对于具有绝缘外壳的继电器，外露导电件应由一包封整个外壳的金属箔来代替，但在引出端周围应留有合适的间隙，以避免对其产生闪络。需要金属箔的这种绝缘试验只应作为定型试验进行。
6介质试验
6.1概述

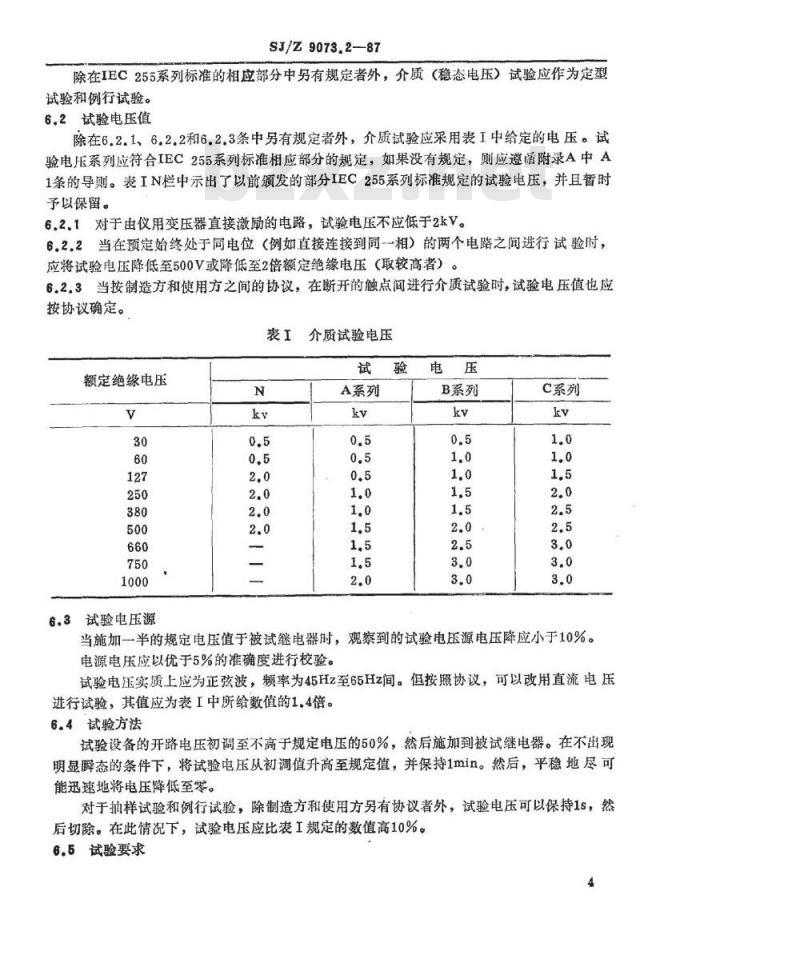

SJ/Z9073.2-87
除在IEC255系列标准的相应部分中另有规定者外，介质（稳态电压）试验应作为定型试验和例行试验。
6.2试验电压值
除在6.2.1、6.2.2和6.2.3条中另有规定者外，介质试验应采用表I中给定的电压。试验电压系列应符合IEC255系列标准相应部分的规定，如果没有规定，则应遵循附录A中A1条的导则。表IN栏中示出了以前颁发的部分IEC255系列标准规定的试验电压，并且暂时予以保留。
6.2.1对于由仪用变压器直接激励的电路，试验电压不应低于2kV。6.2.2当在预定始终处于同电位（例如直接连接到同一相）的两个电路之间进行试验时，应将试验电压降低至500V或降低至2倍额定绝缘电压（取较高者）。6.2.3当按制造方和使用方之间的协议，在断开的触点间进行介质试验时，试验电压值也应按协议确定。
介质试验电压
额定绝缘电压
A系列
B系列
c系列
6.3试验电压源
当施加一半的规定电压值于被试继电器时，观察到的试验电压源电压降应小于10%。电源电压应以优于5%的准确度进行校验。试验电压实质上应为正弦波，频率为45Hz至65Hz间。但按照协议，可以改用直流电压进行试验，其值应为表I中所给数值的1.4倍。6.4试验方法
试验设备的开路电压初调至不高于规定电压的50%，然后施加到被试继电器。在不出现明显瞬态的条件下，将试验电压从初调值升高至规定值，并保持1min。然后，平稳地尽可能迅速地将电压降低至零。
对于抽样试验和例行试验，除制造方和使用方另有协议者外，试验电压可以保持1s，然后切除。在此情况下，试验电压应比表I规定的数值高10%。6.5试验要求

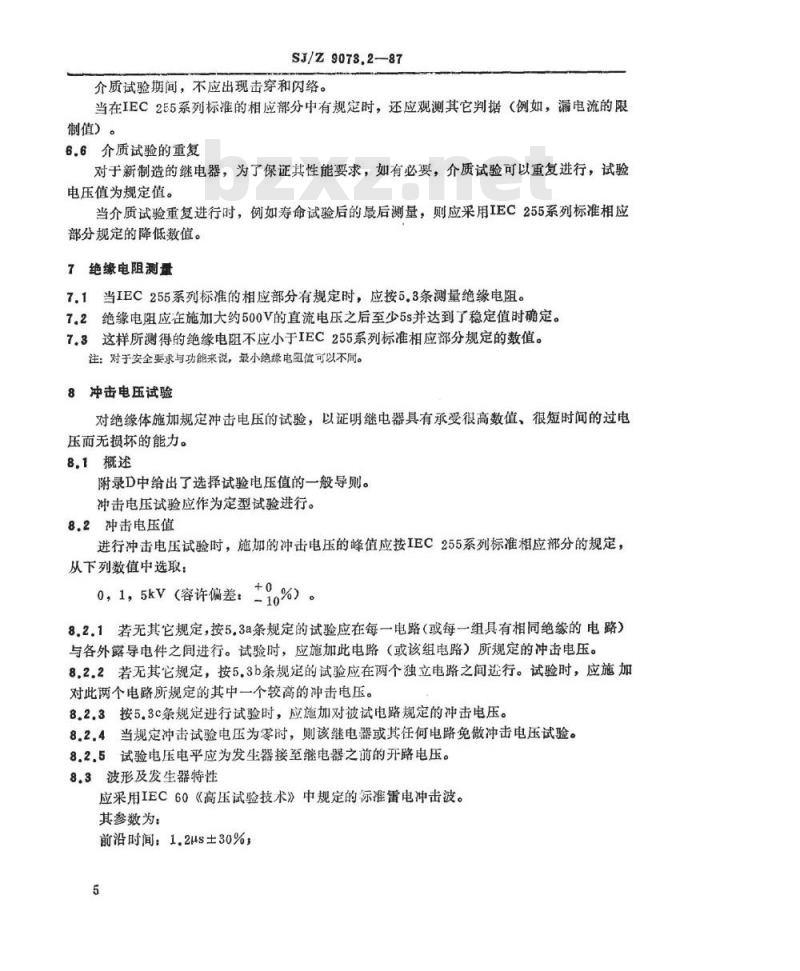

SJ/Z9073.2—87
介质试验期间，不应出现击穿和闪络。当在IEC255系列标准的相应部分中有规定时，还应观测其它判据（例如，漏电流的限制值）。
6.6介质试验的重复
对于新制造的继电器，为了保证其性能要求，如有必要，介质试验可以重复进行，试验电压值为规定值。
当介质试验重复进行时，例如寿命试验后的最后测量，则应采用IEC255系列标准相应部分规定的降低数值。
7绝缘电阻测量
7.1当IEC255系列标准的相应部分有规定时，应按5.3条测量绝缘电阻。7.2绝缘电阻应在施加大约500V的直流电压之后至少5s并达到了稳定值时确定。7.3这样所测得的绝缘电阻不应小于IEC255系列标准相应部分规定的数值。注：对于安全要求与功能来说，最小绝缘电阻值可以不同。8冲击电压试验
对绝缘体施加规定冲击电压的试验，以证明继电器具有承受很高数值、很短时间的过电压而无损坏的能力。
8.1概述
附录D中给出了选择试验电压值的一般导则。冲击电压试验应作为定型试验进行。8.2冲击电压值
进行冲击电压试验时，施加的冲击电压的峰值应按IEC255系列标准相应部分的规定，从下列数值中选取：
0,1,5kv（容许偏差：±0%)。
8.2.1若无其它规定，按53a条规定的试验应在每一电路（或每一组具有相同绝缘的电路）与各外露导电件之间进行。试验时，应施加此电路（或该组电路）所规定的冲击电压。8.2.2若无其它规定，按5.3b条规定的试验应在两个独立电路之间进行。试验时，应施加对此两个电路所规定的其中一个较高的冲击电压。8.2.3按5.3c条规定进行试验时，应施加对被试电路规定的冲击电压。8.2.4当规定冲击试验电压为零时，则该继电器或其任何电路免做冲击电压试验。8.2.5试验电压电平应为发生器接至继电器之前的开路电压。8.3波形及发生器特性
应采用IEC60《高压试验技术》中规定的标推雷电冲击波。其参数为：
前沿时间：1.2us±30%克
至半峰值时间：50μs士20%。
SJ/Z 9073.2-87
注：可以规定采用其它波形（例如，高频振荡波形）进行试验，但此种试验应认为是功能试验，通常只适用于静态继电器。
推荐的标准试验电路和冲击波发生器如附录D所示。如果改用其它发生器，则应具有下列特性：输出阻抗：500g±10%：
输出能量：0.5J（焦耳）土1020。每一根试验引线的长度不应超过2m。8.4试验方法
冲击电压试验应按5.3条规定进行，冲击电压应施加在从继电器外部容易触及的适当点上，其它电路和外露导电件应连接到一起并接地。试验时，继电器不加输入或辅助激励量。加3次正向冲击电压和3次负向冲击电压。每次间隔时间不少于5s。85试验要求
试验后，继电器仍应符合所有的有关性能要求。注：不引起损坏的闪络（击穿放电），不一定是一种失效判据。如果其它合格判据均符合，则制造方应决定是否消除其引起的原因。
8.6冲击电压试验的重复
通常，对新制造的继电器只应进行一次冲击电压试验。如果需要再进行一次试验，则应在60%的规定冲击电压下进行。
9.1若IEC255系列标准的相应部分规定试验电压标志，或当制造方选择继电器的试验电压标志时，应采用下列所示的符号。下列标志也适用于符号5.4条规定的继电器。若无试验电压标志，则制造方应标明继电器的绝缘电平。9.2表I的上半部分中给出了介质试验电压的标志符号。对于0.5kV以上的试验电压，kV（于伏）值表示在星号内。
9,3表Ⅱ的下半部分中给出了冲击试验电压的标志符号。表
试验电压的标志符号
介质试验电
试验电压500V
试验电压500V以上（例如，2kv）继电器不经受电压试验
试验电压1kv
试验电压5kv
SJ/Z 9073.2--87
续表I
验电压
冲击试
继电器不经受冲击试验
注：续表Ⅱ符号栏中第三个三角形中的“2”应为“0”。符号
SJ/Z9073,2-87
附录A
确定介质试验电压值的导则
A1表重中给出的导则，用于确定介质试验电压值制造方在设计继电器考虑其可能的预定用途时，可采用此导则。同样，使用方可以根据A、B或C系列判定某一种具体的继电器是否适合其使用。表1绝缘评价导则
介质试验电压
由于环境影响而使介质由于超过额定绝缘电压与电路所用电源有关的强鹰降（在外宽内部的峰值和浪涌值而对绝绝缘故障的影响见A2如果内部零件的保护等
级低于IP50*）
缘体施加的应力
*“IP50”的定义见IEC144《低压开关和控制装置外尧保护等级》。2下列注释适用于表重：
条中的b项
8对相应系列所述的各种条件，包括继电器在工作过程中将经受到的全部影响。b
连接电源或由测量变压器激励的电路中的绝缘故障，始终应认为会造成严重的影一个继电器中的不同电路可采用不同的系列。在这种情况下，应按照其中较高的系列设计其间的绝缘。
SJ/Z 9073.2--87
附录B
确定电气间脉和漏电距离数值的导本附录拟作为确定电气间隙和漏电距离数值的导则，供在这方面尚无相应国家标准的各国使用，分技术委员会SC28A正在制订标准草案，当正式标准颁发时，即代替本附录。在确定电气间隙和漏电距离数值时，建议应考虑下列各要点：如果一个电气间隙或一个漏电距离被一个或一个导电件隔断，则在这些零件之间的任一分段至少为规定的最小值，或两个最长分段之和应至少为规定最小值的1.25倍。长度小于amm*的各独立分段，不应计入电气间隙和漏电距离的总长度之内。%r值应由SC28A确定。但对于继电器，建议采用r=1mm。在确定某一漏电距离时，对于宽度和深度均不小于mm的各种凹槽，应沿其轮廊线进行测量。对各种小于上述尺寸的凹槽及容易积满灰尘的凹槽应予忽略，只测量直线距离。在确定某一漏电距离时，对各种高度低于amm的凸筋应予忽略。对于高度不低于amm的各凸筋：
如果凸筋是绝缘件整体的一部分（例如，采用模压或熔焊的方法），则沿其轮廊线进行测量，
如果凸筋是绝缘件整体的一部分，则沿两条路径（接合面或凸筋轮廓线的长度）中较短的一条进行测量。
上述规则的应用可用下列各图说明：图1、图2、图3表示是否将凹槽计入漏电距离中，图4、图5表示是否将凸筋计入滑电距离中，图6表示当由一插入绝缘件形成凸筋时，其凸筋的外轮廓线长于其插入部分内轮廓线，则考虑其接合面轮廓线，
图7、图8、图9和图10说明怎样确定位于绝缘件凹座中紧固件的漏电距离。对于电气间隙和漏电距离数值的确定，下列表IV中给出其导则，并引用了附录A中规定的试验电压系列。
绝缘电
A系列
漏电距离
SJ/Z9073.2—87
确定电气间隙和漏电距离的导则B系列
漏电距离
C系列
电气间隙
下列说期适用于表IV：
a，在制订统一的规则之前，未列入的各数值正在考虑中。6
漏电距离
b，对于电气间隙来说，L-L表示两个带电件之间的最小值，L-A表示一带电件与一外露导电件之间的最小值。当规定电气间隙L-A大于α栏或6栏中规定的相应漏电距离时，则带电件至外露导电件间的漏电距离不应小于其电气间隙。c。对于漏距离来说αa栏和6栏中给出的数值应结合蒲电路径的形状和绝缘材料的相比漏电起痕指数一起加以应用，该指数符合IEC112《固体绝缘材料在潮湿条件下相比漏电起痕指数的测定方法（推荐）》中的规定。表V中给定了确定相应栏目的导则。表确定满电距离的导则
符合IEC112规定的绝缘材料相比漏电起痕指数
从120至174（包括174）
从175至400（包括400）
大于400
漏电路径的最小漏电距离
无凸筋
有凸筋
除在IEC255系列标准的相应部分另有规定或制造方与使用方另有协议者外，电气间隙和漏电距离的要求不适用于具有合适防尘保护的继电器及其零部件。当继电器具备的保护等10
SJ/z9073.2-87
级至少为IEC144中规定的IP50时，即可认为是适当的保护。C
SJ/Z9073.2-87
A：绝缘材料
C：导电件
F：漏电距离
附录C
关于过电压现象的解释
在确定电压试验严酷度时可能要考虑的超过额定电压的某些过电压列入了IEC38《IEC标准电压》中，其规定如下：系统最高电压是指在正常工作条件下的任何时间所出现的最大值：a.
b，短时电压变化是指在市电频率或直流条件下可能出现达几分钟的电压变化。c。瞬态电压诸如由系统转换所引起的，这是短时的，并为ms或us级。根据其大小、波形或频率、持续时间及其在继电器上出现的部位，过电压可能引起绝缘的击穿或早期老化，或可能影响继电器的功能。对于后者，要区别下列各点：
a。在同一电路的各导体之间出现的过电压，b，在不同电路之间出现的过电压；，在各导体与同一电路共同接地的各零部件之间的过电压。12
