【电子行业标准(SJ)】 磁性氧化物或铁粉制成的轴向引线磁芯

中华人民共和国电子工业推荐性部标准磁性氧化物或铁粉制成的轴向引线磁芯Axial lead cored made of magneticoxidesorironpowder
SJ/Z9072.4—-87
IEC701(1981)
本标准规定了磁性氧化物（铁氧体）或铁粉制成的轴向引线磁芯的尺寸、机械特性、测量方法及有关试验。该磁芯主要用于通信和电子设备中的小型线绕电感器。2定义
下述定义适用于本标准：
2.1轴向引线磁芯（Axialleadcore）有两端引线沿对称轴伸出呈一直线的圆柱体磁芯。注：关于轴向引线磁芯结构的资料列于附录A。3
外形尺寸
轴向引线磁芯规定的外形尺寸参数如图1所示，
D=磁芯直径
1=磁芯长度
d=引线直径
12、13=引线长度
注：磁芯两端面可用粘合剂涂覆至0.5mm。图1轴向引线磁芯尺寸参数
3.1磁芯直径
磁芯直径应为下列值：
1.6mm，2.0mm,2.5mm,3.15mm,4.0mm5.0mmg6.3mm,8.0mm。中华人民共和国电子工业部1987—11—10批准1
SJ/z9072.4—87

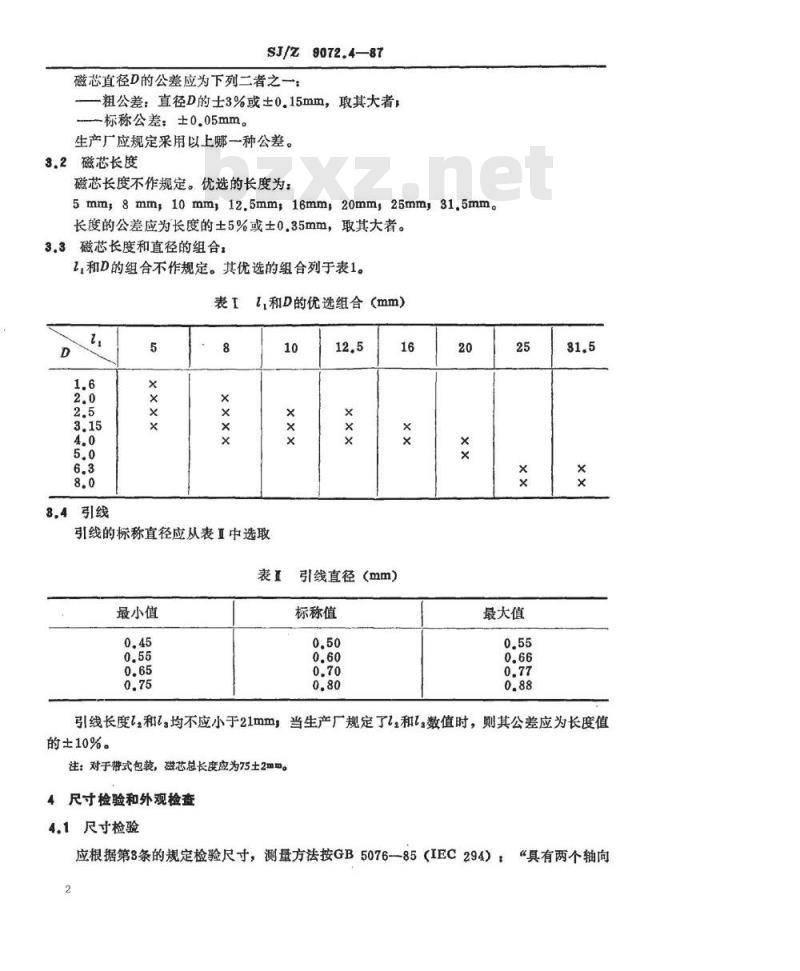

磁芯直径D的公差应为下列二者之一：粗公差：直径D的士3%或±0，15mm，取其大者，标称公差：士0.05mm。
生产厂应规定采用以上哪一种公差。3.2磁芯长度
磁芯长度不作规定。优选的长度为：5mm，8mm，10mmy12.5mm，16mm，20mm,25mm,31.5mm。长度的公差应为长度的土5%或土0.35mm，取其大者。3.3磁芯长度和直径的组合：
1,和D的组合不作规定。其优选的组合列于表1。表I
8.4引线
1,和D的优选组合(mm）
引线的标称直径应从表Ⅱ中选取表置
最小值
引线直径（mm）
标称值
最大值
引线长度，和，均不应小于21mm，当生产厂规定了1，和，数值时，则其公差应为长度值的士10%。
注：对于带式包装，磁芯总长度应为75土2mm。4尺寸检验和外观检查
4.1尺寸检验
应根据第3条的规定检验尺寸，测量方法按GB5076-85（IEC294）：“具有两个轴向2
SJ/Z9072.487
引出端的圆柱体元件的尺寸测量”中的规定。4.2外观检查
轴向引线磁芯的状态、加工质量、标志及涂覆经目检应是良好的。注：关于磁芯外形缺陷规范见IEC424：“磁性氧化物制成的零件外形缺陷极限规范的导则”5机械试验
5.1抗弯强度
对轴向引线磁芯抗弯强度的要求，同样适用于铁氧体磁芯和铁粉芯，只要这些磁芯的，/D的比值大于3。
5.1.1试验
轴向引线磁芯的抗弯强度应采用施加弯曲力进行试验，使试样中部产生最大的弯矩。弯曲力应平稳增加，直到试样截面上的最大弯矩按其直径达到表直规定的值。表重
磁芯标称直径Dbzxz.net
抗弯强度试验的弯矩值
弯矩M
(N·m)
图2表明施加弯曲力的优选方法，即在试样的中部施加单一力F，使作用点与两支点的距离相等。支点及加力器应呈楔形，其顶端倒圆Imm。两支点间的距离I应取试样长度的75%。缓慢加力，直至达到表直规定的弯矩值M，力按关系式F=4M/进行计算。注：对于如附录A中例4所示的有连续榨的磁芯，力F的作用线应与包适A-A剖面的平面垂直。2
图2测定抗弯强度的优选方法
5.1.2要求
SJ/Z9072.4—87

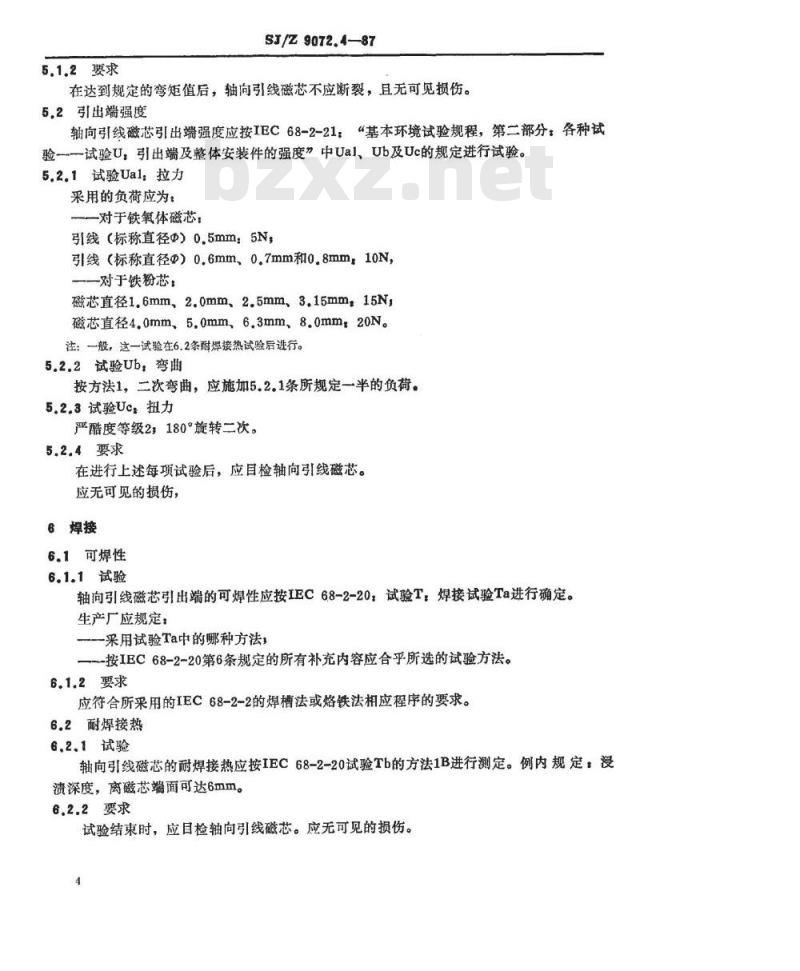

在达到规定的弯矩值后，轴向引线磁芯不应断裂，且无可见损伤。5.2引出端强度
轴向引线磁芯引出端强度应按IEC68-2-21：“基本环境试验规程，第二部分：各种试验一试验U，引出端及整体安装件的强度”中Ual、Ub及Uc的规定进行试验。5.2.1试验Ual：拉力
采用的负荷应为：
一对于铁氧体磁芯：
引线（标称直径@）0.5mm：5N，引线（标称直径@）0.6mm、0.7mm和0.8mm，10N，一对于铁粉芯
磁芯直径1.6mm，2.0mm、2.5mm，3.15mm，15N，磁芯直径4.0mm，5.0mm、6.3mm、8.0mm，20N。注：一般，这一试验在6.2条耐焊接热试验后进行。5.2.2试验Ub，弯曲
按方法1，二次弯曲，应施加5.2.1条所规定一半的负荷。5.2.3试验Uc扭力
严酷度等级2，180°旋转二次。5.2.4要求
在进行上述每项试验后，应目检轴向引线磁芯。应无可见的损伤，
6焊接
6.1可焊性
6.1.1试验
轴向引线磁芯引出端的可焊性应按IEC68-2-20，试验T，焊接试验Ta进行确定。生产厂应规定：
一采用试验Ta中的哪种方法，
一-按IEC68-2-20第6条规定的所有补充内容应合乎所选的试验方法。6.1.2要求
应符合所采用的IEC68-2-2的焊槽法或烙铁法相应程序的要求。6.2耐焊接热
6.2.1试验
轴向引线磁芯的耐焊接热应按IEC68-2-20试验Tb的方法1B进行测定。例内规定：浸渍深度，离磁芯端面可达6mm。
6.2.2要求
试验结束时，应目检轴向引线磁芯。应无可见的损伤。4
A1总购
SJ/Z9072.487

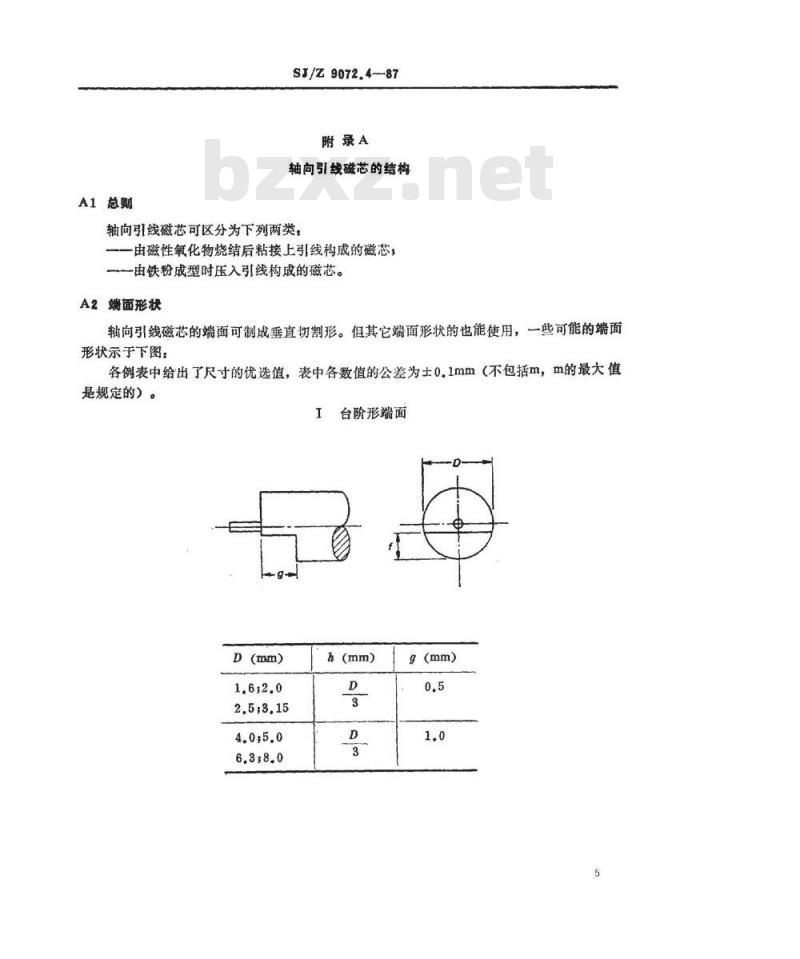

附录A
轴向引线磁芯的结构
轴向引线磁芯可区分为下列两类，一由磁性氧化物烧结后粘接上引线构成的磁芯，一由铁粉成型时压入引线构成的磁芯。A2端面形状
轴向引线磁芯的端面可制成垂直切割形。但其它端面形状的也能使用，一些可能的端面形状示于下图：
各例表中给出了尺寸的优选值，表中各数值的公差为士0.1mm（不包括m，m的最大值是规定的）。
台阶形端面
注：例I至例耳的端面可相互偏置1806
SJ/Z9072.4-—87
倾斜形端面
凹槽形端面
SJ/Z9072.4--87
带连续槽的双凹槽形端面
