【电子行业标准(SJ)】 磁性氧化物制成的交叉形磁芯(Ｘ－磁芯)及其附件的尺寸

中华人民共和国电子工业推荐性部标准磁性氧化物制成的交叉形磁芯（X磁芯）及其附件的尺寸
Dimensions of cross cores(X-cores)madeofmagneticoxides and associatedparts交叉形磁芯设计的几点说明
交叉形磁芯的设计基于如下原则：SJ/Z9072.2-—87
IEC226(1982)
1）交叉形磁芯特别适用于印制电路板，这是因为线圈的引线能直接焊接在模压线圈骨架的插针上。通常，把这种完全装配好了的变压器安装在印制板上，不需附加固定装置。2）交叉形磁芯主要用于变压器，也能用于电感器。3）设计应利于变压器满足耐压试验的要求。B插针位置和底面配置
为焊接方便起见，插针中心间距最好不小于标称值V2e（e=2.54mm，基本网格模数*）。在设计可装于基本网格上带4×2、4×3或4×4个插针的磁芯时，采用分别与边长为106、12e或14e的方格相适配的基面即可满足要求。若允许插针中心间距为1e，则可把带有4×2个插针的磁芯做得更小一些，此时，该磁芯在边长为9e的方格内。
插针到磁芯和外罩的最小距离可由耐压试验决定。对于各种规格的磁芯，考虑使用500V、1000V、2000V交流试验电压。考虑到导线在插针上的缠绕和焊接，制造公差以及线图骨架、磁芯和外罩间可能的移动，推算出插针中心到磁芯和外罩之间的标称距离如下：1.7mm（500Va,c时）
（1000Va.c时）
2.2mm（2000Va.c时）
由这些距离便可确定用于安装插针的凹进部分的最小尺寸以及交叉形磁芯的最大外方格*见IEC97“印制电路的网格制”。中华人民共和国电子工业部1987—11—10批准尺寸。
SJ/Z9072.2--87

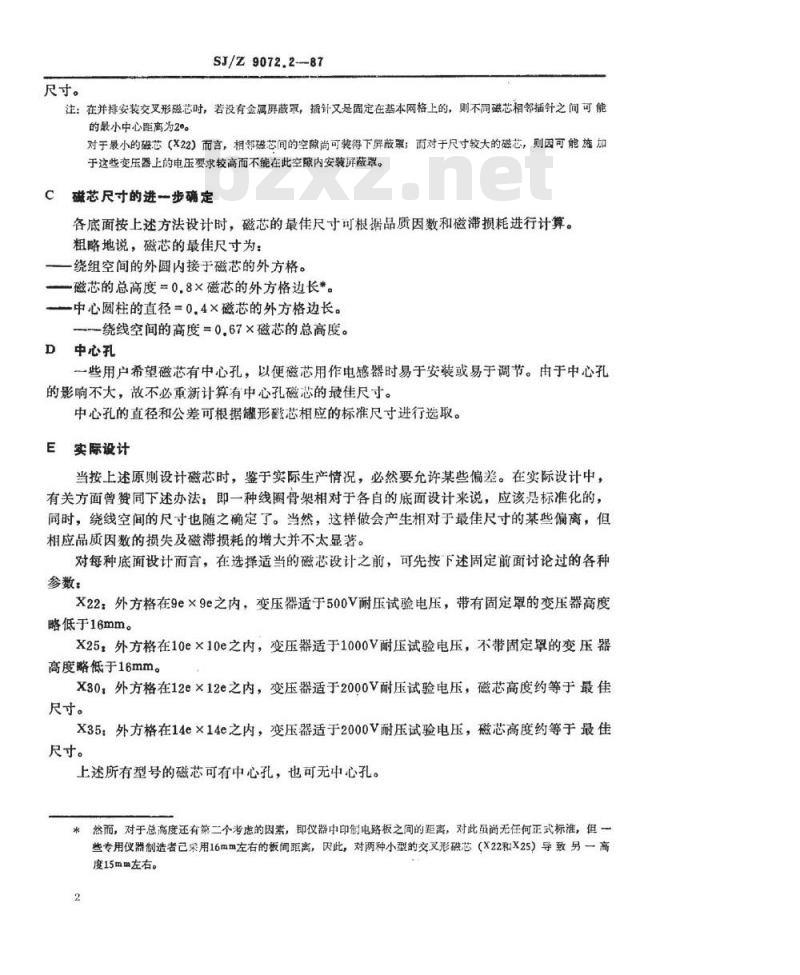

注：在并排安装交叉形磁芯时，若没有金属屏蔽罩，措针又是固定在基本网格上的，则不同磁芯相邻插针之间可能的最小中心距离为2。
对于最小的磁芯（X22）而言，相邻磁芯间的空隙尚可装得下屏蔽累；而对于尺寸较大的磁芯，则因可能施加于这些变压器上的电压要求较高而不能在此空隙内安装屏蔽罩。C磁芯尺寸的进一步确定
各底面按上述方法设计时，磁芯的最伟尺寸可根据品质因数和磁滞损耗进行计算。粗略地说，磁芯的最佳尺寸为：一绕组空间的外圆内接于磁芯的外方格。一磁芯的总高度=0.8×磁芯的外方格边长*。中心圆柱的直径=0，4×磁芯的外方格边长。—绕线空间的高度=0.67×磁芯的总高度。D中心孔
一些用户希望磁芯有中心孔，以便磁芯用作电感器时易于安装或易于调节。由于中心孔的影响不大，故不必重新计算有中心孔磁芯的最佳尺寸。中心孔的直径和公差可根据罐形磁芯相应的标准尺寸进行选取。E实际设计
当按上述原则设计磁芯时，鉴于实际生产情况，必然要允许某些偏差。在实际设计中，有关方面曾赞同下述办法：即一种线圈骨架相对于各自的底面设计来说，应该是标准化的，同时，绕线空间的尺寸也随之确定了。当然，这样做会产生相对于最佳尺寸的某些偏离，但相应品质因数的损失及磁滞损耗的增大并不太显著。对每种底面设计而言，在选择适当的磁芯设计之前，可先按下述固定前面讨论过的各种参数：
X22：外方格在9e×9e之内，变压器适于500V耐压试验电压，带有固定罩的变压器高度略低于16mm。
X25，外方格在10e×10e之内，变压器适于1000V耐压试验电压，不带固定罩的变压器高度略低于16mm。
X30，外方格在12e×12e之内，变压器适于2000V耐压试验电压，磁芯高度约等于最佳尺寸。
X35：外方格在14e×14e之内，变压器适于2000V耐压试验电压，磁芯高度约等于最佳尺寸。
上述所有型号的磁芯可有中心孔，也可无中心孔。*然而，对于总高度还有第二个考虑的因素，即仪器中印制电路板之间的距离，对此虽尚无任何正式标准，但一些专用仪器制造者已采用16mm左右的板间距离，厌此，对两种小型的交叉形磁芯（X22和X25）导致另一高度15mm左右。

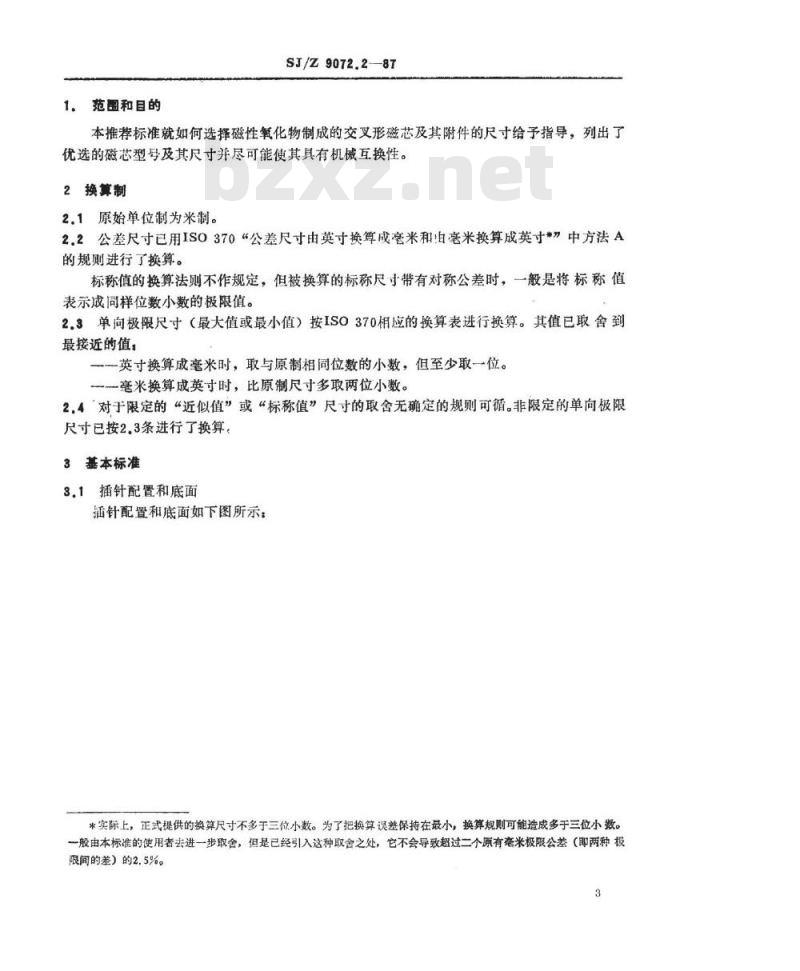

1.范围和目的
SJ/Z9072.2—87
本推荐标推就如何选择磁性氧化物制成的交叉形磁芯及其附件的尺寸给予指导，列出了优选的磁芯型号及其尺寸并尽可能使其具有机械互换性。2换算制
2.1原始单位制为米制。
2.2公差尺寸已用IS0370“公差尺寸由英寸换算成毫米和由毫米换算成英寸*”中方法A的规则进行了换算。
标称值的换算法则不作规定，但被换算的标称尺寸带有对称公差时，一般是将标称值表示成同样位数小数的极限值。2.3单向极限尺寸（最大值或最小值）按ISO370相应的换算表进行换算。其值已取舍到最接近的值，
一英寸换算成毫米时，取与原制相同位数的小数，但至少取一位。一毫米换算成英寸时，比原制尺寸多取两位小数。2.4对于限定的“近似值”或“标称值”尺寸的取舍无确定的规则可循。非限定的单向极限尺寸已按2，3条进行了换算。
3基本标准

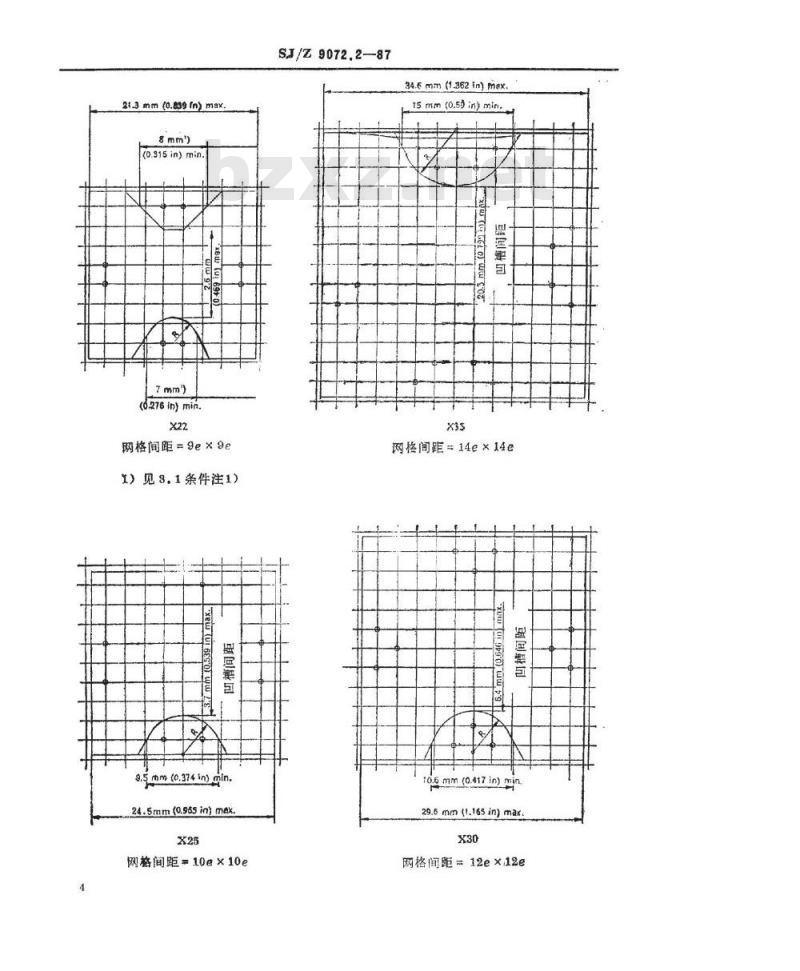

3.1插针配置和底面
插针配置和底面如下图所示：
*实际上，正式提供的换算尺寸不多于三位小数。为了把换算误差保持在最小，换算规则可能造成多于三位小数。一般由本标准的使用者去进一步取含，但是已经引入这种取舍之处，它不会导致超过二个原有紊米极限公差（即两种极限间的差）的2.5%。
21.3mm(0.839 fn).max.
(0.315in)min.
(d.276in)min.
网格间距=9e×9e
1）见8.1条件注1）
e6890e
9.5.mm.(0.374in)min.
24.5mm(0.965in)mex.
网格间距=10e×10e
SJ/Z 9072.2—87
34.6mm(1.362in)mex
15mm(0.55in)min.
网格间距=14e×14ebzxz.net
t0.6mm(0.417in)min.
29.5mm(t.165in)mas.
网格间距=12e×12e
SJ/Z9072.2—87

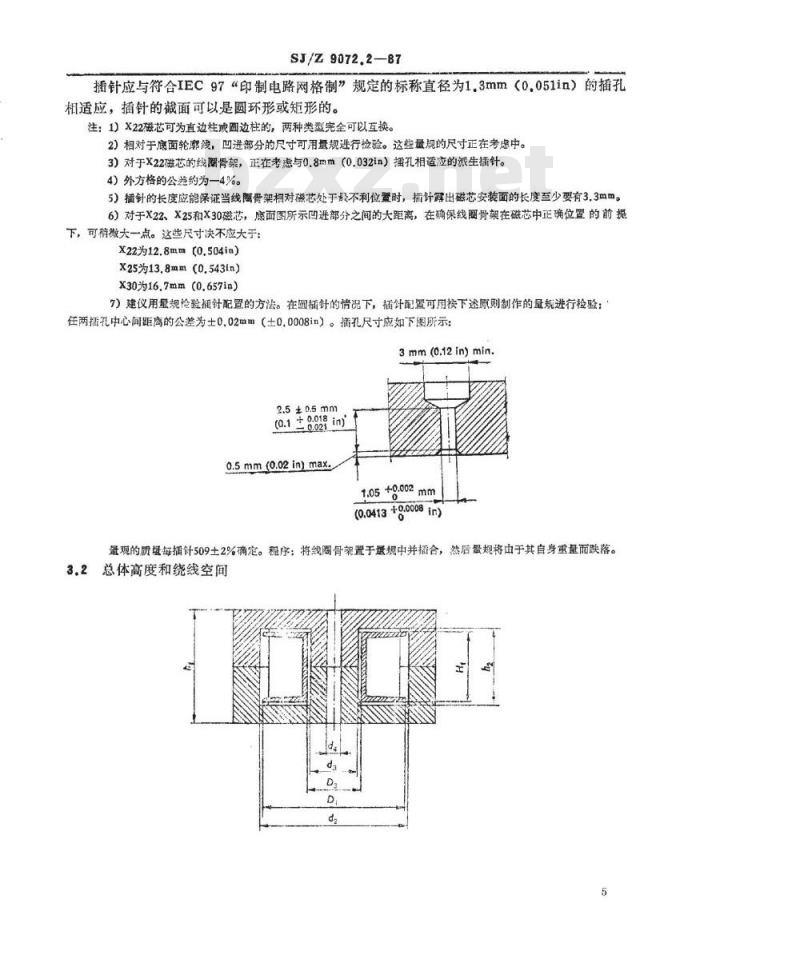

播针应与符合IEC97“印制电路网格制”规定的标称直径为1.3mm（0.051in）的插孔相适应，插针的截面可以是圆环形或矩形的。注：1）X22磁芯可为直边柱或圆边柱的，两种类型完全可以互换。2）相对于底面轮廓线，凹进部分的尺寸可用量规进行检验。这些量规的尺寸正在考虑中。3）对于X22磁芯的线圈骨架，正在考虑与0.8mm（0.032in）播孔相道应的派生插针。4）外方格的公差约为一4%。
5）插针的长度应能保证当线骨架相对磁芯处于段不利位置时，指针露出磁芯安装面的长度至少要有3.3mm。6）对于X22、X25和X30磁芯，虑面图所示凹进部分之间的大距离，在确保线圈骨架在磁芯中正确位置的前提下，可稍微大一点。这些尺寸决不应大于：X22为12.8mm(0.504in)
X25为13.8mm（0.543in）
30为16.7mm（0.657in）
7）建仪用量规险验插针配置的方法。在圆插针的情况下，插针配置可用按下述原则制作的冠规进行检验：任两插孔中心间距离的公差为士0.02mm（±0.0008in）。插孔尺寸应如下图所示：3 mm (0.12 in) min.
2.5±0.5mm
(0.1±8.818in）
0.5mm(0.02in)max
1.05+g.002mm
(0.41a+g000)
量观的质圾每插针509土2%确定。程序：将线圈骨架置于量规中并插合，然后量规将由于其自身重量而映落。3.2总体高度和绕线空间
基准数据
h,最大值
&s最大值
D。最小值t）
d.最小值
D,最大值,)
h.最小值
H，最大值,)
SJ/Z9072,2--87
注：1）这些尺寸决定了已绕线线菌骨架的外形，未绕线线圈骨架的尺寸取决于材料和规定的绕制方法。2）磁芯（总）公差约为4%。
3）磁芯是否有中心孔，可自行决定。若有中心孔，则可参照罐形磁芯的有关规定*，中心孔的标称直径44应取下列值：
X22:3.1mm(0.122in)
X25和X30：4.6mm（0.181in）
X35:5.6mm(0.220in)
3.3线圈骨架的形状和插针编号
对线圈骨架形状，要求在磁芯上安装方便，任一指针与磁芯或与金属罩之间应有足够的距离。
线圈骨架应显示出不对称性，当把已装配好了的变压器插针向下安装时，其不对称性是显而易见的（或可察览的）。对着插针看时，插针从不对称处开始按顺时针方向编号。贯效中心线外或最接近不对称处的第一个插针应为编号1。注：不需要在线圈骨架上标志插针编号。4导出标准
交叉形磁芯的制造和使用单位可能希望制订一些带用的地区标准，这种标准可以规定出比第3条更为详细的尺寸和公差，且更符合该地区的工艺情况。这样做时，必须注意不要排除既符合IEC基本标准规定又满足用户需要的其它类型的交叉形磁芯。各国标准化组织在制订本国标准时，必须在有关国家标准的正文中加注：（i）本标准是根据IEC的尺寸标准制订的，但是，为了促进IEC标准的实施，本标准的内容更为详细。
（ii）当按国家标准作出的磁芯和线圈骨架与IEC标准规定的磁芯和线圈骨架可以互换时，和IEC标准无抵触的其它标准允许存在。例如，在附录中给出了一些可行的标准。*见IEC133“磁氧化物制成的罐形磁芯及其属件的尺寸。”6
X25,X30,X35
最小|标称【最大
SJ/Z9072.2-87
附录A
符合基本标准的交叉形磁芯标准商
1最大
最小】标称
①②见IEC226的第一次补充（1970）。X30
最小|标称|最天
最小标称最大
SJ/Z9072.2-87
注：1）交叉形磁芯可按本表的规定制成有中心孔或无中心孔的。2）棱边应充分倒角，以免损坏引线及在耐压试验时打火。3）交叉形磁芯的内角最好是清角，但实际上常有一定程度的修整有效参数值
基准数据
注：1）上表值适用于有中心孔的交叉形磁芯。c.
2）生产厂可在其产品目录中规定比上表更为精确的值。③见IGC226的第一次修正（1982)8
SJ/Z9072.2-87
附录B
符合基本标准的交叉形磁芯线圈骨架标准0.8±0.1mm(0.C315±0,0398 Im)2cmm(0.08ln)max
注：1）倒角或倒圆至少达0.15mm（0.006i）。2）插针从该槽沟开始编号。
③见IEC226的第一次补充（1970）。?
2.3mm(0.1in)
SJ/Z9072.2—87
208°0
802g:0
90000101
809°0
最大值
最小值
极限值
最大值
最小值
极限值
最大值
最小值
极限值
最大值
最小值
极限值
最大值
最小值
最大值
最小值
极限值
SJ/Z9072.2-87
附录c
符合基本标准的检验交叉形磁芯尺寸的量规标准量规A
1）见下装的注：
③见IEC226的第一次补充（1970）。x25
0,5400
14,954
1,3068
最大值
最小值
极限值
最大值
最小值
最大值
最小值
SJ/Z9072.2-87
盘规B“通规”
量规C“止规”
X25-X30
注：1）量规应符合以上图和表的规定。以“最小值”和最大值表示的尺寸给定了制造公差；以“极限值“表示的尺寸给定了该量规允许的露损极限。
2）除底面凹进部分外，所有有效表面上的校边都应以半径0.3mm倒圈。3）英制尺寸不是按第2条采用的换算方法进行换算的，而是在与米制量规不同的基础上，由相应交叉形磁芯的尺寸直接导出，取舍到英制四位小数的。因此，使用这些量规仅限于检验相同单位制生产的交叉形磁芯，也就是说，用米制尺寸生产的量规只能用作检验米制尺寸的交叉形磁芯，用英制尺寸生产的量规也只能用作检验英制尺寸的交叉形磁芯。
4）为便于生产，使用不同于本附录所列尺寸的量规是必要的，但磁芯的尺寸应始终符合本标谁第3条的规定。程序：为检验绕线空间、插针凹进部分和中心孔，把一对交叉形磁芯置于相应量规的周围，并且，对有中心孔的磁芯、应将量规B置于两磁芯件的孔内。当不加外力将两磁芯压在一起时，在外边柱处应达到无空。量规C不应穿过任一磁芯件的中心孔。
