【电子行业标准(SJ)】 电气继电器 第十五部分：电气继电器触点的寿命试验－试验设备的特性规范

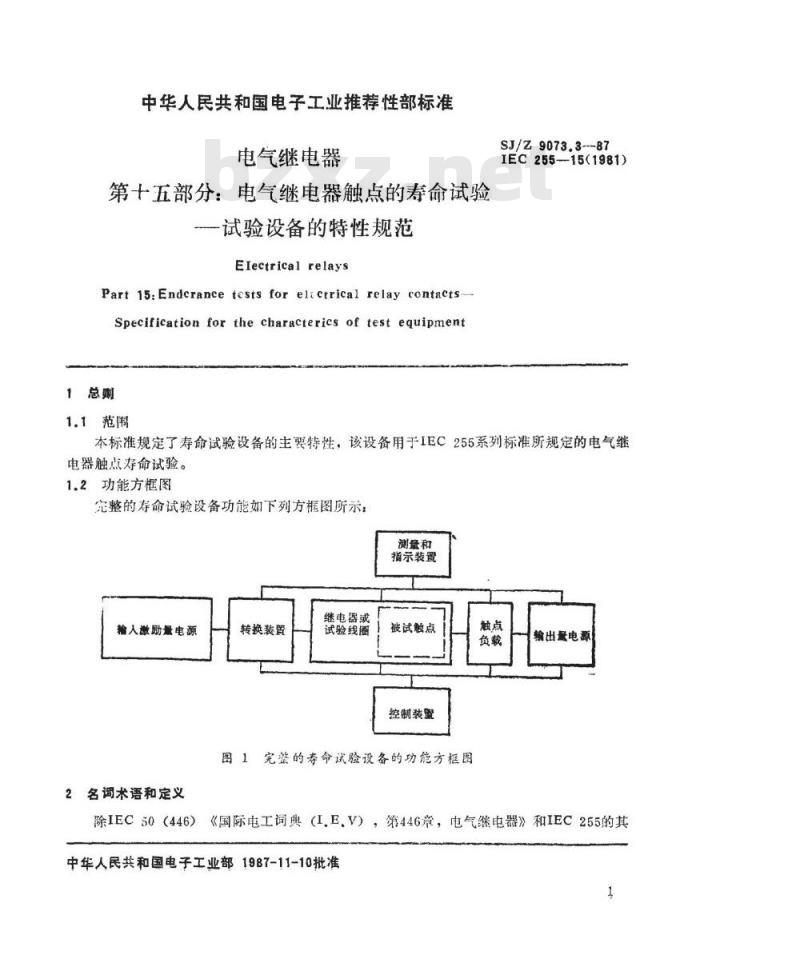

中华人民共和国电子工业推荐性部标准电气继电器
第十五部分：电气继电器触点的寿命试验一试验设备的特性规范
Electricalrelays
Part 15:Endcrance tests for elictrical relay contacts-Specification for the characterics of test equipment1总则
1.1范围
SJ/Z9073.3---87
IEC255-15(1981)
本标准规定了寿命试验设备的主要特性，该设备用于IEC255系列标准所规定的电气继电器触点寿命试验。
1.2功能方框图
完整的寿命试验设备功能如下列方框图所示：测量和
指示装置
输人激励量电源
名词术语和定义
转换装置
继电器或
试验线围
被试触点
控制装露
图1完整的寿命试验设备的功能方框图触点
输出量电
除IEC50（446）《国际电工词典（I.E.V），第446章，电气继电器》和IEC255的其中华人民共和国电子工业部1987-11-10批准1免费标准bzxz.net
SJ/Z9073.3---87

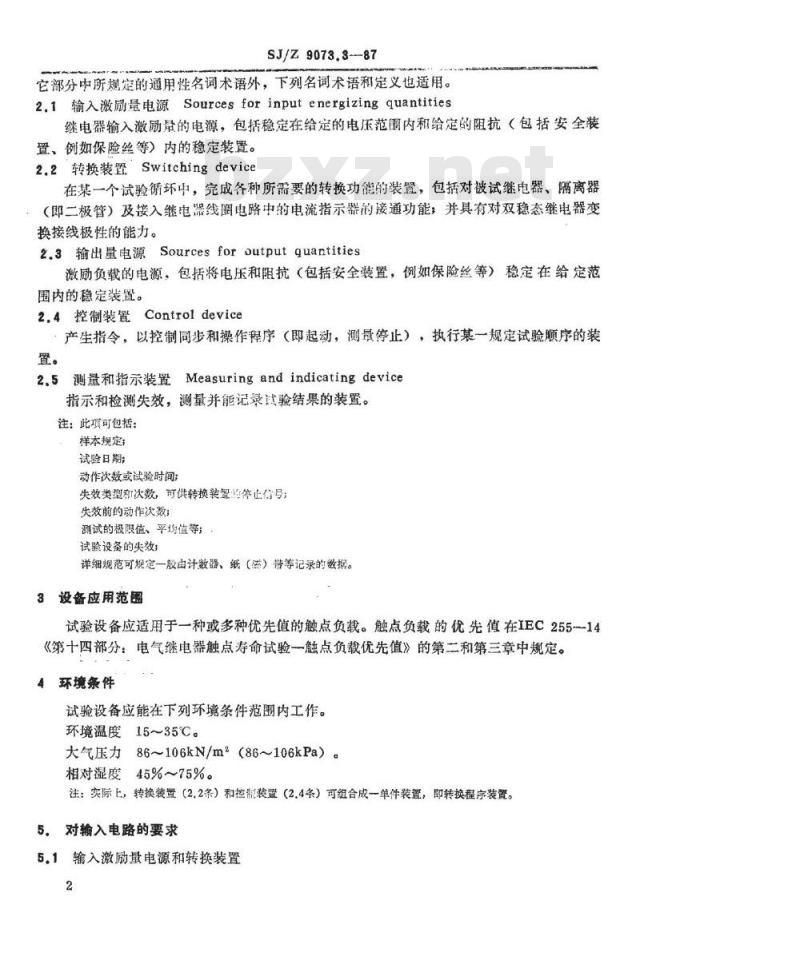

它部分中所规定的通用性名词术语外，下列名词术语和定义也适用。2.1输入激励量电源Sourcesforinputenergizing quantities继电器输入激励量的电源，包括稳定在给定的电压范围内和给定的阻抗（包括安全装置、例如保险丝等）内的稳定装置。2.2转换装置Switchingdevice
在某一个试验循环中，完成各种所需要的转换功能的装置，包括对被试继电器、隔离器（即二极管）及接入继电器线圈电路中的电流指示器的接通功能，并具有对双稳态继电器变换接线极性的能力。
2.3输出量电源Sourcesforoutputquantities激励负载的电源，包括将电压和阻抗（包括安全装置，例如保险丝等）稳定在给定范围内的稳定装置。
2.4控制装置Controldevice
：产生指令，以控制同步和操作程序（即起动，测最停止），执行某一规定试验顺序的装置。
2.5测量和指示装置Measuringandindicatingdevice指示和检测失效，测量并能记录式验结果的装置。注：此项可包括：
样本规定：
试验日期；
动作次数或试验时间；
失效类型和次数，可供转换装望的等止信号；失效前的动作次数；
测试的极限值、平均值等；
试验设备的失效
详细规范可规定一股由计数器、纸（磁）带等记录的数据。3设备应用范围
试验设备应适用于一种或多种优先值的触点负载。触点负载的优先值在IEC255-14《第十四部分：电气继电器触点寿命试验一触点负载优先值》的第二和第三章中规定。4环境条件
试验设备应能在下列环境条件范围内工作。环境温度15~35℃。
大气压力86106kN/m（86~106kPa）。相对湿度45%～75%。
注：实际上，转换装置（2.2条）和控制装置（2.4条）可组合成一单件装置，即转换程序装置。5。对输入电路的要求
5.1输入激励量电源和转换装置
SJ/Z 9073.8--87

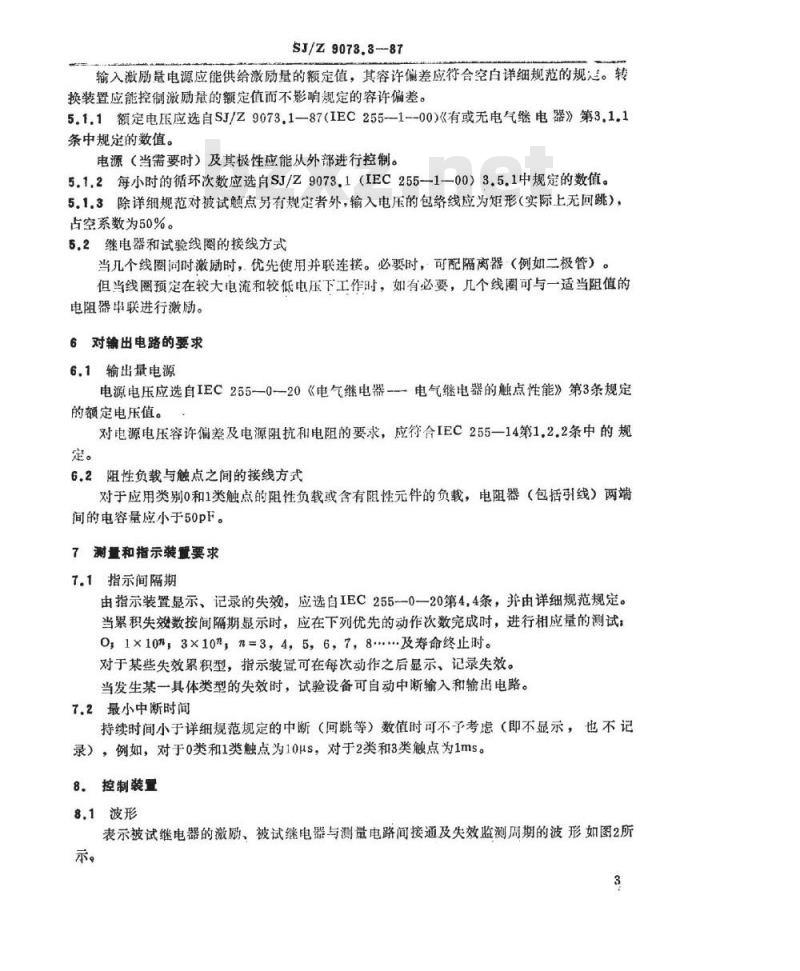

输入激励量电源应能供给激励量的额定值，其容许偏差应符合空白详细规范的规走。转换装置应能控制激励量的额定值而不影响规定的容许偏差。5.1.1额定电压应选自SJ/Z9073.1-87（IEC255-1--00)《有或无电气继电器》第3.1.1条中规定的数值。
电源（当需要时）及其极性应能从外部进行控制。5.1.2每小时的循环次数应选自SJ/Z9073.1（IEC255-1-00）3.5.1中规定的数值。5.1.3除详细规范对被试触点另有规定者外，输入电压的包络线应为矩形（实际上无回跳），占空系数为50%。
5.2继电器和试验线圈的接线方式当几个线圈同时激励时，优先使用并联连接。必要时，可配隔离器（例如二极管）。但当线圈预定在较大电流和较低电压下工作时，如有必要，几个线圈可与一适当阻值的电阻器中联进行激励。
6对输出电路的要求
6.1输出量电源
电源电压应选自IEC255020《电气继电器-电气继电器的触点性能》第3条规定的额定电压值。
对电源电压容许偏差及电源阻抗和电阻的要求，应符合IEC255一14第1.2.2条中的规定。
6.2阻性负载与触点之间的接线方式对于应用类别0和1类触点的阻性负载或含有阻性元件的负载，电阻器（包括引线）两端间的电容量应小于50pF。
7测量和指示装置要求
7.1指示间隔期
由指示装置显示、记录的失效，应选自IEC255一0一20第4，4条，并由详细规范规定。当累积失效数按间隔期显示时，应在下列优先的动作次数完成时，进行相应量的测试，O，1×10n，3×10n，n=3，4，5，6，7，8...…及寿命终止时。对于某些失效累积型，指示装冒可在每次动作之后显示、记录失效。当发生某一具体类型的失效时，试验设备可自动中断输入和输出电路。7.2最小中断时间
持续时间小于详细规范规定的中断（回跳等）数值时可不予考虑（即不显示，也不记录），例如，对于0类和1类触点为10μs，对于2类和3类触点为1ms。8.控制装置
8.1波形

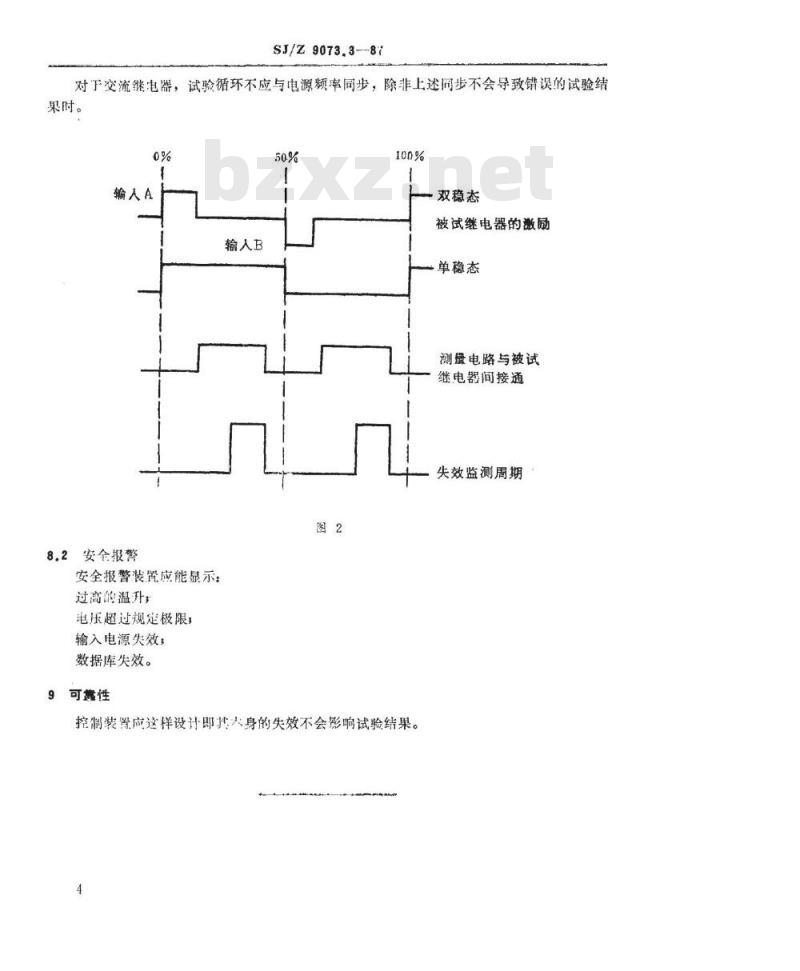

表示被试继电器的激励、被试继电器与测量电路间接通及失效监测周期的波形如图2所示。
SJ/z9073.3-87
对于交流继电器，试验循环不应与电源频率同步，除非上述同步不会导致错误的试验结果时。
输人A
8.2安全报警
安全报警装置应能显示：
过高的温升，
电压超过规定极限，
输入电源失效；
数据库失效。
输人B
双稳态
被试继电器的激励
单稳态
测盘电路与被试
继电器间接通
失效监测周期
控制装置应这样设计即其大身的失效不会影响试验结果。
