- SJ/Z 9073.4-1987 电气继电器 第十八部分:有或无通用继电器的尺寸
标准号:
SJ/Z 9073.4-1987
标准名称:
电气继电器 第十八部分:有或无通用继电器的尺寸
标准类别:
电子行业标准(SJ)
标准状态:
已作废-
发布日期:
1987-11-10 -
实施日期:
1987-11-10 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
442.95 KB
替代情况:
被GB/T 14598.6-1993代替采标情况:
idt IEC 255-18-82

部分标准内容:
1总则

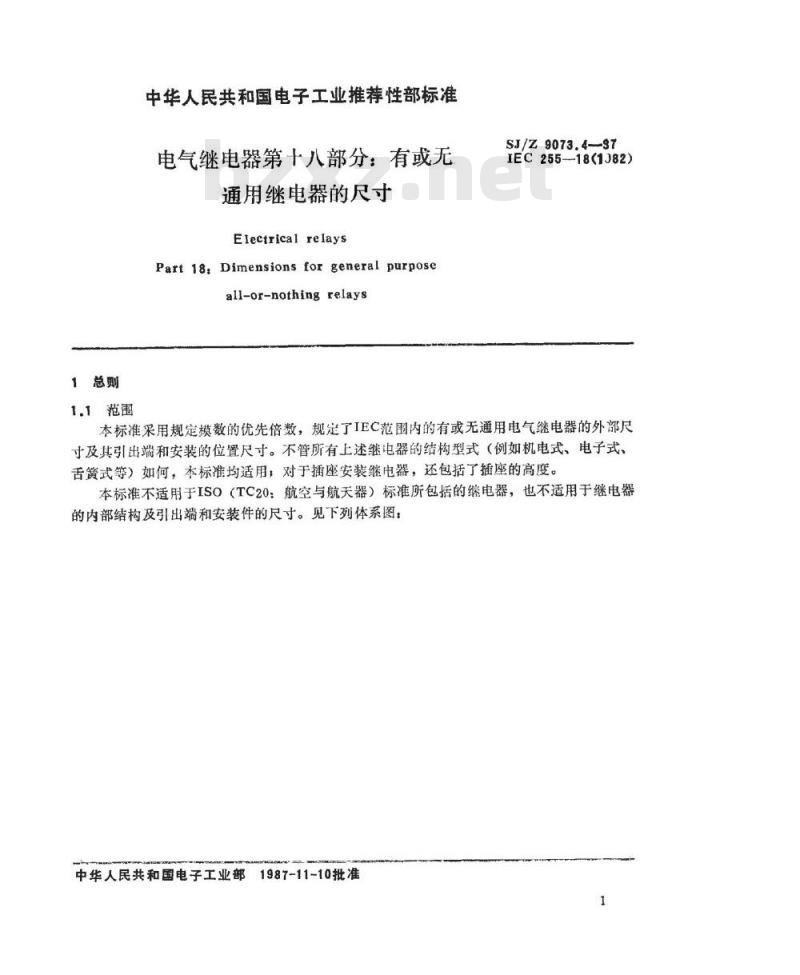

中华人民共和国电子工业推荐性部标准电气继电器第十八部分:有或无通用继电器的尺寸
Electrical relays
Part 18: Dimensions for general purposeall-or-nothingrelays
SJ/Z9073.4--37
IEC255-18(1J82)
1.1范围
本标准采用规定模数的优先倍数,规定了IEC范围内的有或无通用电气继电器的外部尺寸及其引出端和安装的位置尺寸。不管所有上述继电器的结构型式(例如机电式、电子式、舌式等)如何,本标准均适用,对于插座安装继电器,还包括了插座的高度。本标准不适用于ISO(TC20:航空与航天器)标准所包括的继电器,也不适用于继电器的内部结构及引出端和安装件的尺寸。见下列体系图;中华人民共和国电子工业部1987-11-10批准1

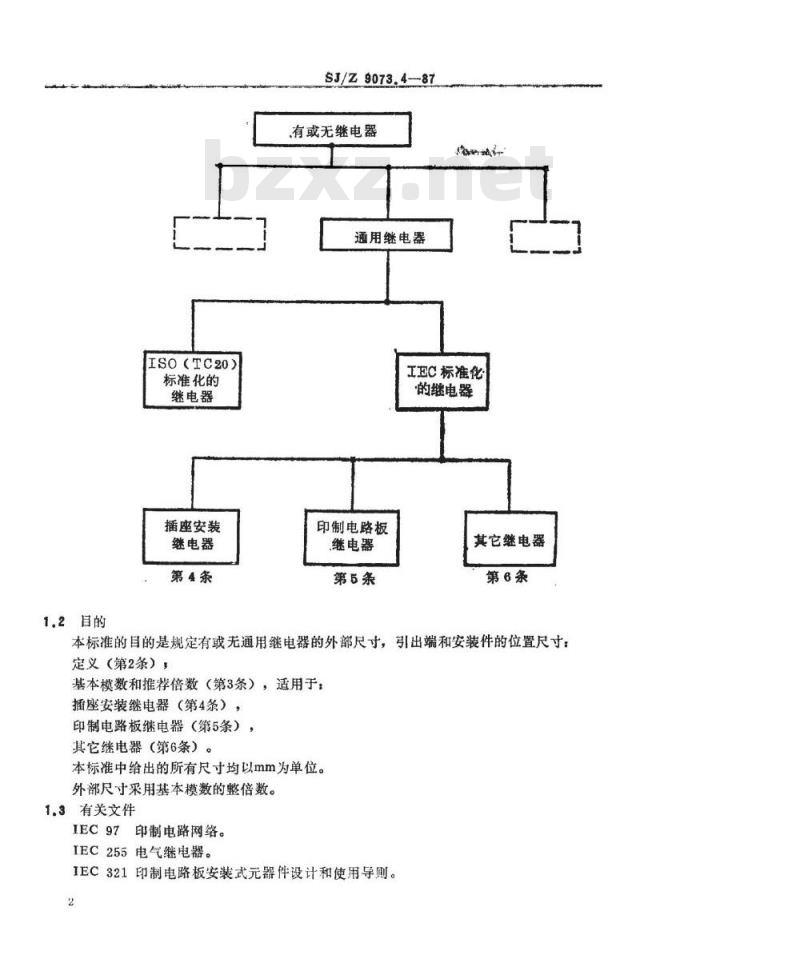

1.2目的
ISO(TC20)
标准化的
继电器
插座安装
继电器
第4条
SJ/Z9073.4—-87
有或无继电器
通用继电器
工EC标准化
的继电器
印制电路板
继电器
第5条
其它继电器
第6条
本标准的目的是规定有或无通用继电器的外部尺寸,引出端和安装件的位置尺寸:定义(第2条),
基本模数和推荐倍数(第3条),适用于:播座安装继电器(第4条),
印制电路板继电器(第5条),
其它继电器(第6条)。
本标准中给出的所有尺寸均以mm为单位。外部尺寸采用基本模数的整倍数。1.3有关文件
IEC97印制电路网络。
IEC255电气继电器。
IEC321印制电路板安装式元器件设计和使用导则。2
ISO1791模数配置—汇编。
2定义
下列定义适用于本标准。
SJ/Z9073.4—-87

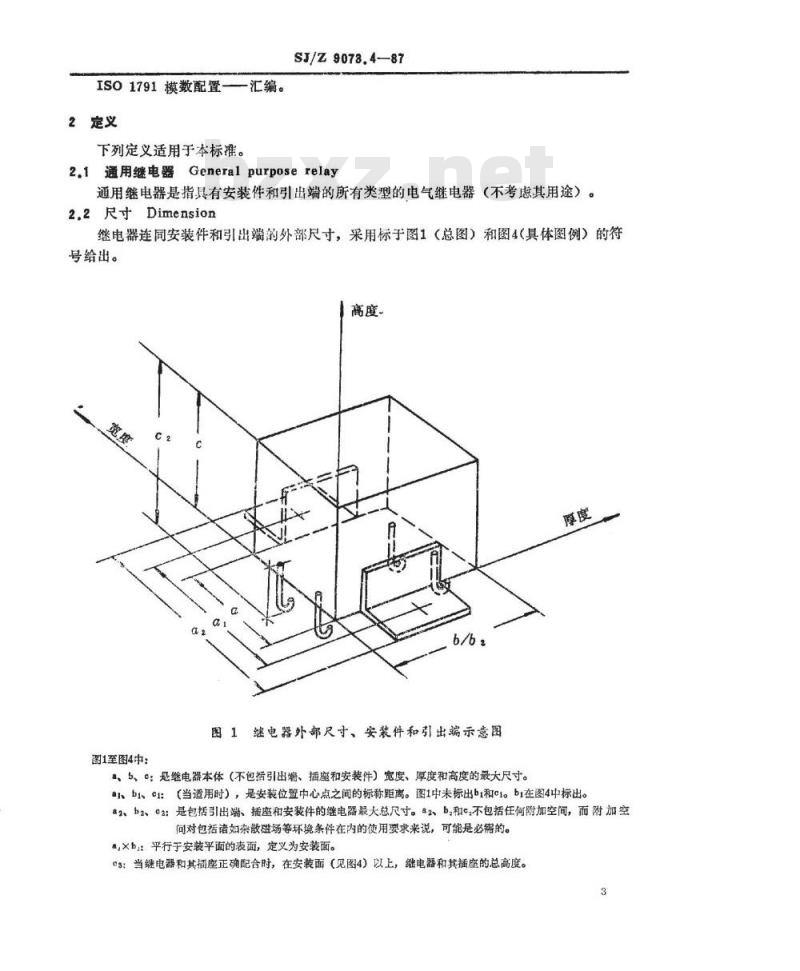

2.1通用继电器Generalpurposerelay通用继电器是指具有安装件和引出端的所有类型的电气继电器(不考虑其用途)。2.2尺寸Dimension
继电器连同安装件和引出端的外部尺寸,采用标于图1(总图)和图4(具体图例)的符号给出。免费标准bzxz.net
图1至图4中:
图1继电器外部尺寸、安装件和引出端示意图、b、:是继电器本体(不包括引出、插座和安装件)宽度、厚度和高度的最大尺寸。、bl、c:(当适用时),是安装位暨中心点之间的标称距离。图1中未标出bi和e1。bi在图4中标出。a、b2、‘2:是包括引出端、插座和安装件的继电器最大总尺寸。2、b,和e不包括任何附加空间,而附加空间对包括诸如杂散磁场等环境条件在内的使用要求来说,可能是必需的。,xb:平行于安装平面的表面,定义为安装面。c3:当继电器和其插座正确配合时,在安装面(见图4)以上,继电器和其插座的总高度。3
2.3基本模数Basicmodule
SJ/Z9073.4-87
模数是指在模数配置(ISO1791)中的作为增量使用的量值单位。基本模数M是指如在图2和图3所示的网络系统中的一个步距。3引出端和安装位翼的配置

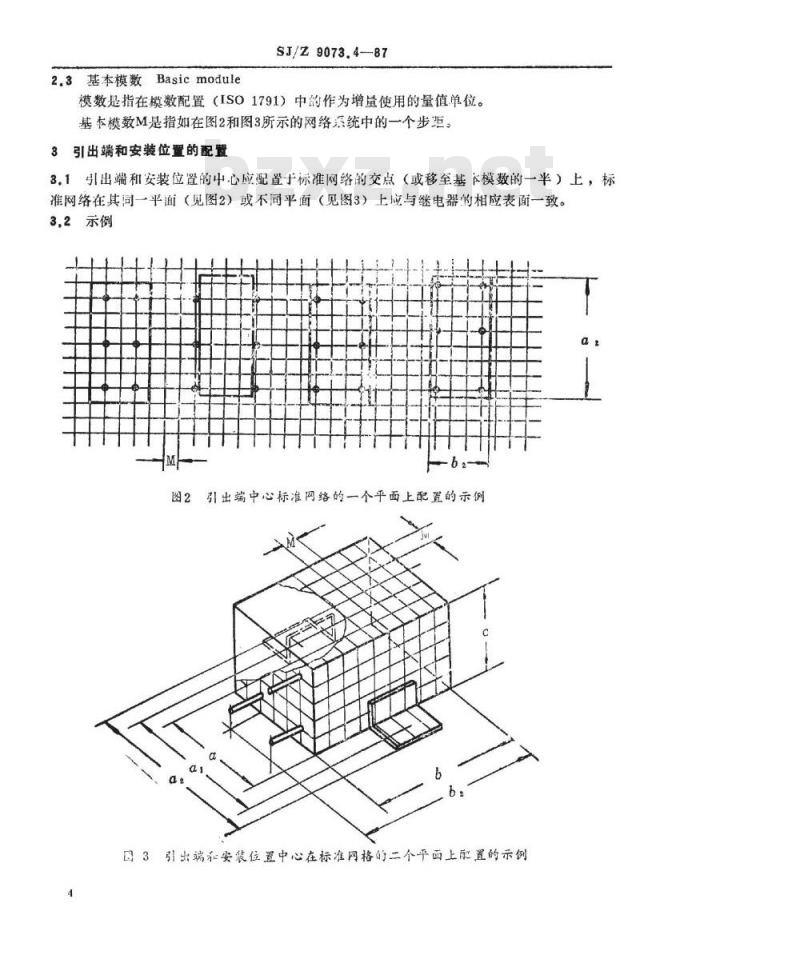

3,1引出端和安装位置的中心应配置于标准网络的交点(或移至基模数的一半)上,标准网络在其同一平面(见图2)或不同平面(见图3)上应与继电器的相应表面一致。3,2示例
图2引出端中心标准网络的一个平面上配置的示例3引出端和安装位置中心在标准网格的二个平面上配置的示例4
播座安装继电器
SJ/29073.4--87

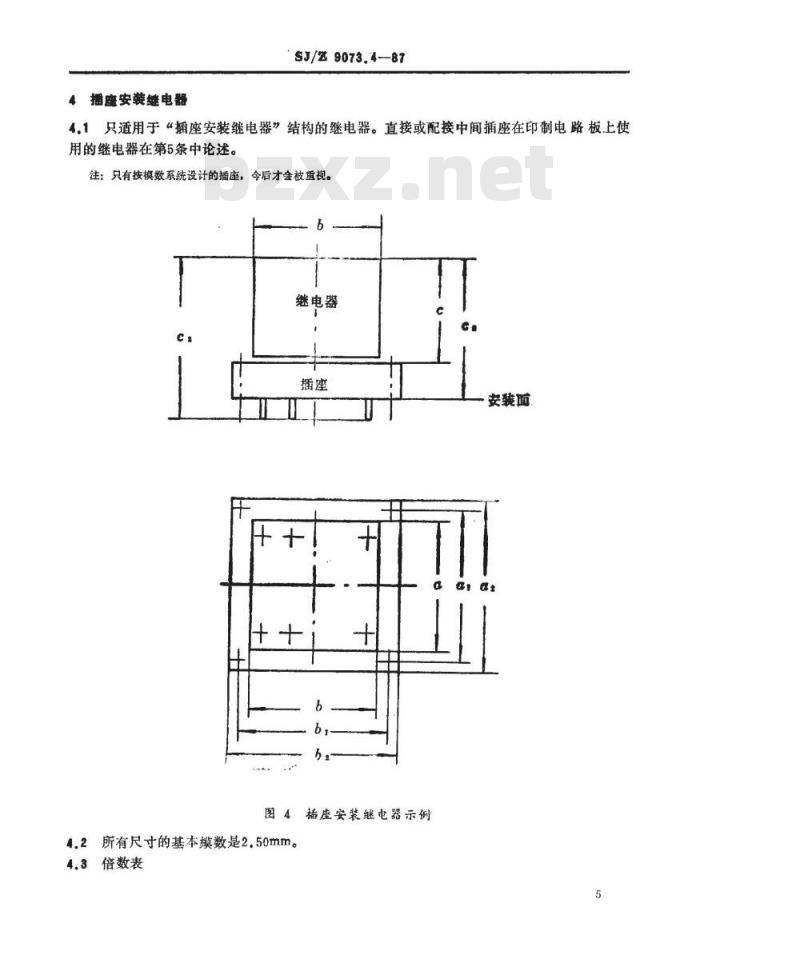

4.1只适用于“插座安装继电器”结构的继电器。直接或配接中间插座在印制电路板上使用的继电器在第5条中论述。
注:只有按模数系统设计的插座,今后才会被重视。继电器
图4插座安装继电器示例
4.2所有尺寸的基本模数是2.50mm。4.3倍数表
安装面
相应值
SJ/Z9073.4—87
符号说明:十推荐并优先,O推荐,一不摧荐。印制电路板继电器
5.1本条只适用于直接或配接中间插座安装在印制电路板上的继电器。5.2基卡模数
5.2.1安装面的基本模数是2.50mm。Cs
5.2.2引出端和安装位置的定位模数,按照IEC97号标准规定是2.54mm。见图5。c
图5印制电路板继电器示例倍数应选自表耳6
SJ/Z9073.4-87
5.2.3高度C的基本模数是2.50mm。对于C小于25mm的继电器,应按IEC321号标准中第4.3条的规定。
或a,和b,均小于5mm时,则相应尺寸的模数应是1.25mm。5.2.4当尺寸a或b2小了3mm,1
5.3倍数表
倍数:1~10,见1EC221第4.3条。符号说明:十推荐并优先,O推荐,一不推荐。5.4引出端
引出端寸应符合IEC321第5.6条规定。6其它继电器
6.1所有尺寸的基本模数均为2.50mm。6.2倍数表
相应值
SJ/Z 9073.4-87
符号说明:+推荐并优先,O推荐,一不推荐。6.3安装位置
安装位置应在与继电器安装面(α。×b。)一致的标准网格交点上。见图6。a
图6安装位置在标准网格上合适配置的示例。安装方式(通孔和螺纹孔)应将合ISO标准(当适用时)。
6.4标准型引出端(在考虑中)
SJ/Z9073.4--87
引出端应符合有关的IEC标准(当适用时)。今后,将考虑下列引出端(可能不完整):螺纹式引出端,
焊接式引出端;
绕接式引出端,
片状引出端,
钳夹式引出端。
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
