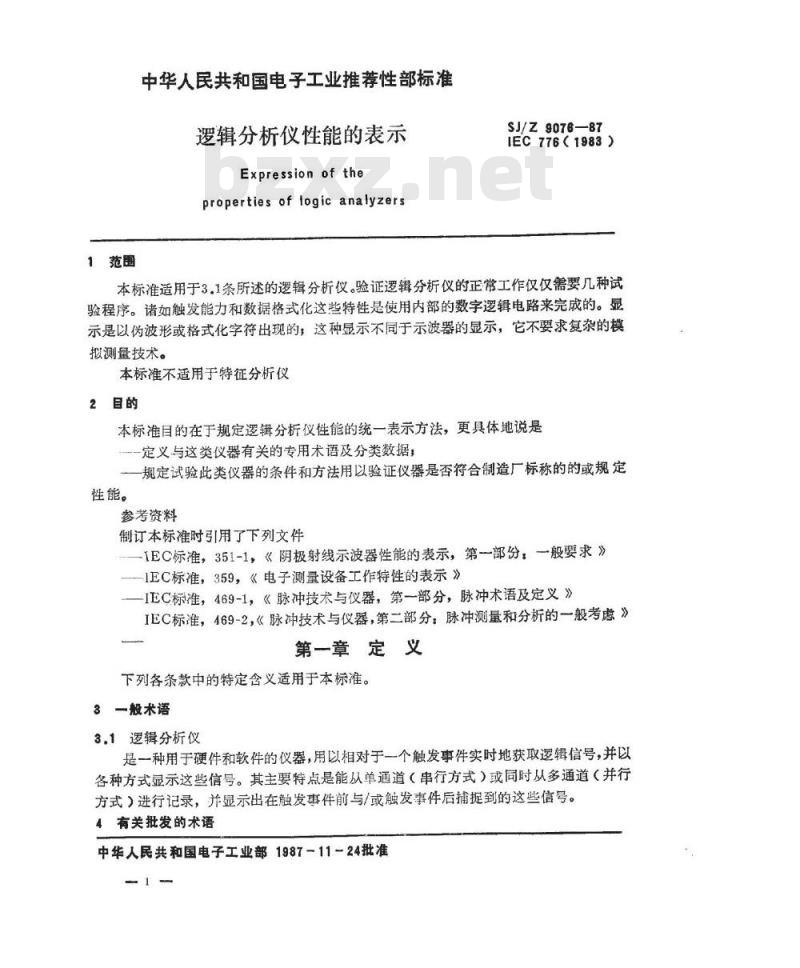

【电子行业标准(SJ)】 逻辑分析仪性能的表示

1范围
中华人民共和国电子工业推荐性部标准逻辑分析仪性能的表示
Expression of the
properties of logic analyzersSJ/Z9076—87
IEC776(1983)
本标准适用于3.1条所述的逻辑分析仪。验证逻辑分析仪的正常工作仅仅需要几种试验程序。诸如触发能力和数据格式化这些特性是使用内部的数字逻辑电路来完成的。显示是以伪波形或格式化字符出现的，这种显示不同于示波器的显示，它不要求复杂的模拟测量技术。
本标准不适用于特征分析仪
2目的
本标准目的在于规定逻辑分析仪性能的统一表示方法，更具体地说是定义与这类仪器有关的专用术语及分类数据，一规定试验此类仪器的条件和方法用以验证仪器是否符合制造厂标称的的或规定性能。
参考资料
制订本标准时引用了下列文件
-IEC标准，351-1，《阴极射线示波器性能的表示，第一部份一般要求》1EC标准，359，《电子测量设备工作特性的表示》—IEC标准，469-1，《脉冲技术与仪器，第一部分，脉冲术语及定义》IEC标准，469-2，《脉冲技术与仪器，第二部分：脉冲测量和分析的一般考虑》第一章定义
下列各条款中的特定含义适用于本标准。3一般术语
3.1逻辑分析仪
是一种用于硬件和软件的仪器，用以相对于一个触发事件实时地获取逻辑信号，并以各种方式显示这些信号。其主要特点是能从单通道（串行方式）或同时从多通道（并行方式）进行记录，并显示出在触发事件前与/或触发事件后捕捉到的这些信号。4有关批发的术语
中华人民共和国电子工业部1987-11-24批准1
SJ/Z9076-87

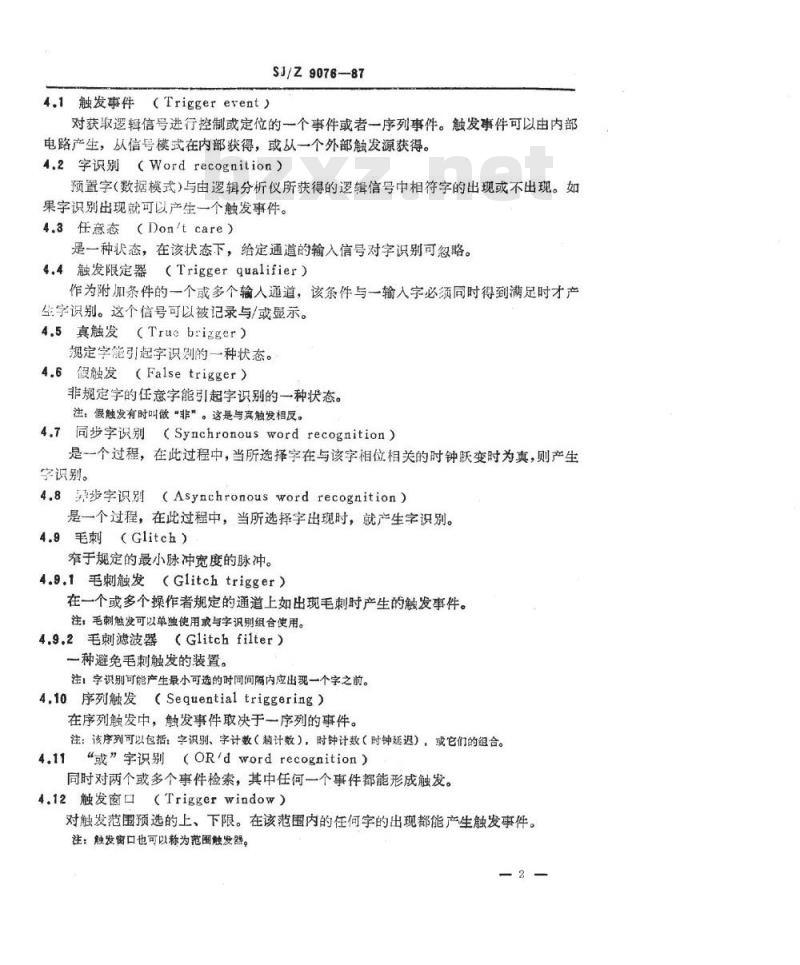

4.1触发事件（Triggerevent）
对获取逻辑信号进行控制或定位的一个事件或者一序列事件。触发事件可以由内部电路产生，从信号模式在内部获得，或从一个外部触发源获得。4.2字识别（Wordrecognition）预置字（数据模式）与由逻辑分析仪所获得的逻辑信号中相符字的出现或不出现。如果字识别出现就可以产生一个触发事件。4.3任意态（Don/tcare）
是一种状态，在该状态下，给定通道的输入信号对字识别可忽略。4.4触发限定器（Triggerqualifier）作为附加条件的一个或多个输人通道，该条件与一输入字必须同时得到满足时才产生字识别。这个信号可以被记录与/或显示。4.5真触发（Truebrigger）
规定字能引起字识则的一种状态。4.6假触发（Falsetrigger）
非规定字的任意字能引起字识别的一种状态。注：假触发有时叫做“非”。这是与真触发相反。4.7同步字识别（Synchronouswordrecognition）是一个过程，在此过程中，当所选择字在与该字相位相关的时钟跃变时为真，则产生字识别。
4.8募步字识别（Asynchronouswordrecognition）是一个过程，在此过程中，当所选择字出现时，就产生字识别。4.9毛刺（Gliteh）
窄于规定的最小脉冲宽度的脉冲。4.9.1毛刺触发（Glitchtrigger）在一个或多个操作者规定的通道上如出现毛刺时产生的触发事件。注：毛刺触发可以单独使用或与字识别组合使用。4.9.2毛刺滤波器（Glitchfilter）一种避免毛刺触发的装置。
注：字识别可能产生最小可选的时间间隔内应出现一个字之前。410序列触发（Seguentialtriggering）在序列触发中，触发事件取决于一序列的事件。注：该序列可以包括：字识别、字计数（趟计数），时钟计数（时钟延迟），或它们的组合。4.1“或”字识别（OR'dwordrecognition）同时对两个或多个事件检索，其中任何一个事件都能形成触发。4.12触发窗口（Triggerwindow）对触发范围预选的上、下限。在该范围内的任何字的出现都能产生触发事件。注：触发窗口也可以称为范函触发器。2
SJ/Z9076—87

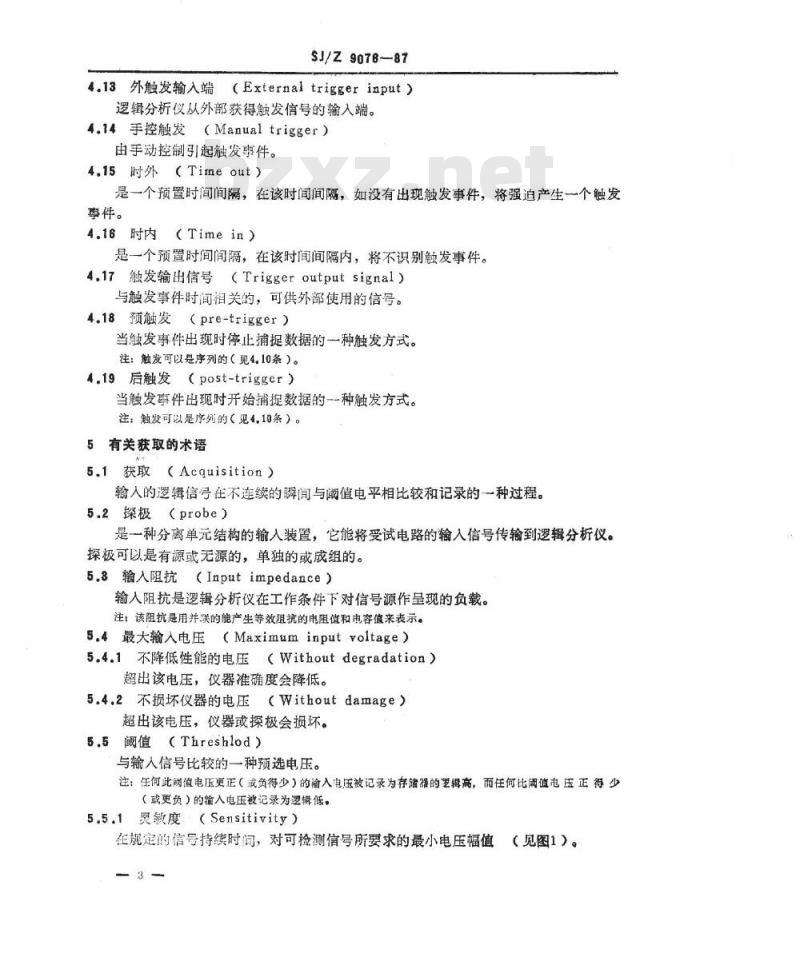

4.13外触发输端（External trigger input）逻辑分析仪从外部获得触发信号的输入端。4.14手控触发（Manual trigger）由手动控制引起触发事件。
4.15时外（Tineout）
是一个预置时间间隔，在该时间间隔，如没有出现触发事件，将强迫产生一个触发事件。
4.16时内（Timein）
是一个预置时间间隔，在该时间间隔内，将不识别触发事件。4.17触发输出信号（Triggeroutputsignal）与触发事件时间相关的，可供外部使用的信号。4.18预触发（pre-trigger）
当触发事件出现时停止捕捉数据的一种触发方式。注：触发可以是序列的（见4.10条）。4.19后触发（post-trigger）
当触发事件出现时开始捕捉数据的一种触发方式。注：触发可以是序列的（见4,10条）。5有关获取的术语
5.1获取（Acquisition）
输人的逻辑信号在不连续的瞬间与阐值电平相比较和记录的一种过程。5.2探极（probe）
是一种分离单元结构的输人装置，它能将受试电路的输入信号传输到逻辑分析仪。探极可以是有源或无源的，单独的或成组的。5.3输入阻抗（Inputimpedance）输入阻抗是逻辑分析仪在工作条件下对信号源作呈现的负载。注：该阻抗是用并联的能产生等效阻抗的电阻值和电容值来表示。5.4最大输入电压（Maximum inputyoltage）5.4.1不降低性能的电压（Withoutdegradation）超出该电压，仪器准确度会降低。5.4.2不损坏仪器的电压（Withoutdamage）超出该电压，仪器或探极会损坏。5.5阅值（Threshlod）
与输入信号比较的一种预选电压。注：任何此值电压更正（或负得少）的输入电压被记录为存髓得的军辑高，而任何比阔值电压正得少（或更负）的输入电压被记录为逻辑低，灵敏度（Sensitivity）
在规定的信号持续时间，对可检测信号所要求的最小电压幅值3
（见图1）。
SJ/Z9076—87

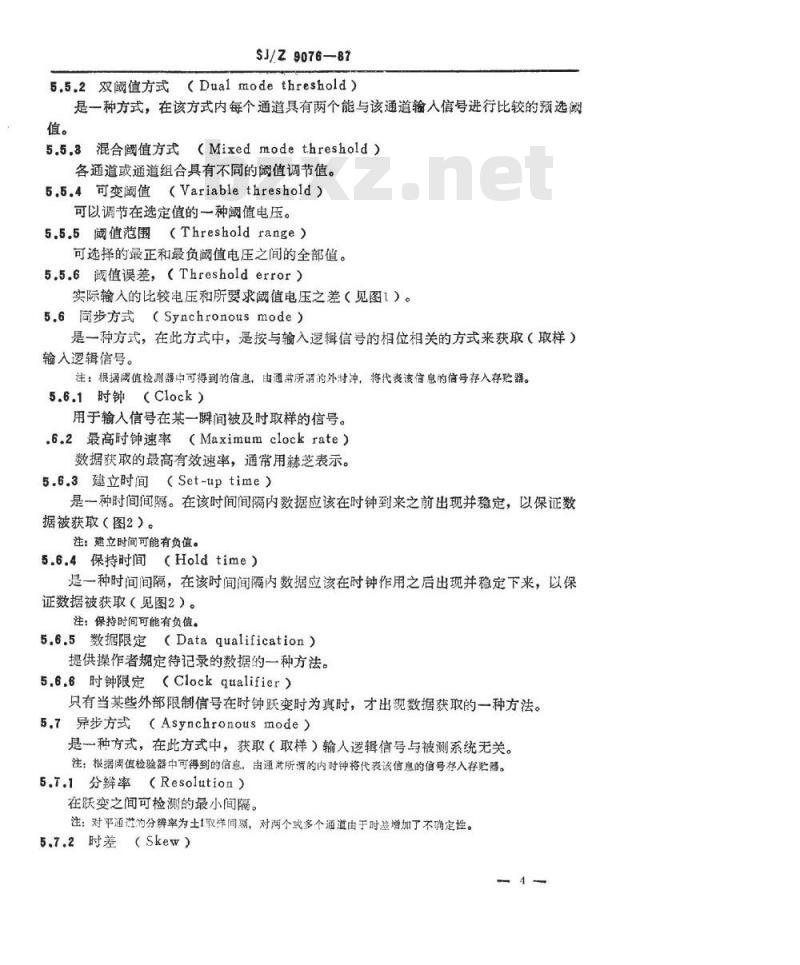

5.5.2双阅值方式（Dualmodethreshold）是一种方式，在该方式内每个通道具有两个能与该通道输入信号进行比较的预选阅值。
5.5.3混合间值方式（Mixedmodethreshold）各通道或通道组合具有不同的阅值调节值。5.5.4可变阅值（Variablethreshold）可以调节在选定值的一种阅值电压。5.5.5间值范围（Thresholdrange）可选择的最正和最负阈值电压之间的全部值。5.5.6阅值误差，（Thresholderror）实际输入的比较电压和所要求阅值电压之差（见图1）。5.6同步方式（Synchronousmode）是一种方式，在此方式中，是按与输入逻辑信号的相位相关的方式来获取（取样）输入逻辑信号。
注：根据阔值检测器中可得到的信息，由通常所请的外时钟，将代表该信息的信号存入存验器。5.6.1时钟（Clock）
用于输入信号在某一瞬间被及时取样的信号。.6.2最高时钟速率（Maximumclockrate）数据获取的最高有效速率，通常用赫芝表示。5.6.3建立时间（Set-uptime）
是一种时间间隔。在该时间间隔内数据应该在时钟到来之前出现并稳定，以保证数据被获取（图2）。
注：建立时间可能有负值。
5.6.4保持时间（Holdtime）
是一种时间间隔，在该时间间隔内数据应该在时钟作用之后出现并稳定下来，以保证数据被获取（见图2）。
注：保持时间可能有负值。
5.6.5数据限定（Dataqualification）提供操作者规定待记录的数据的一种方法。5.6.6时钟限定（Clockqualifier）只有当某些外部限制信号在时钟跃变时为真时，才出现数据获取的一种方法。5.7异步方式（Asynchronousmode）是一种方式，在此方式中，获取（取样）输入逻辑信号与被测系统无关。注：根据阔值检验器中可得到的信息，由通满所谓的内时钟将代表该信息的信号存入存贮器。5.T.1分辨率（Resolution）
在跃变之间可检测的最小间隔。注：对平通逆的分辨率为土1取间需，对两个或多个通道由于时差增加了不确定性。5.7.2时差（Skew）
各输入通道之间的时间差。
SJ/Z9076—87

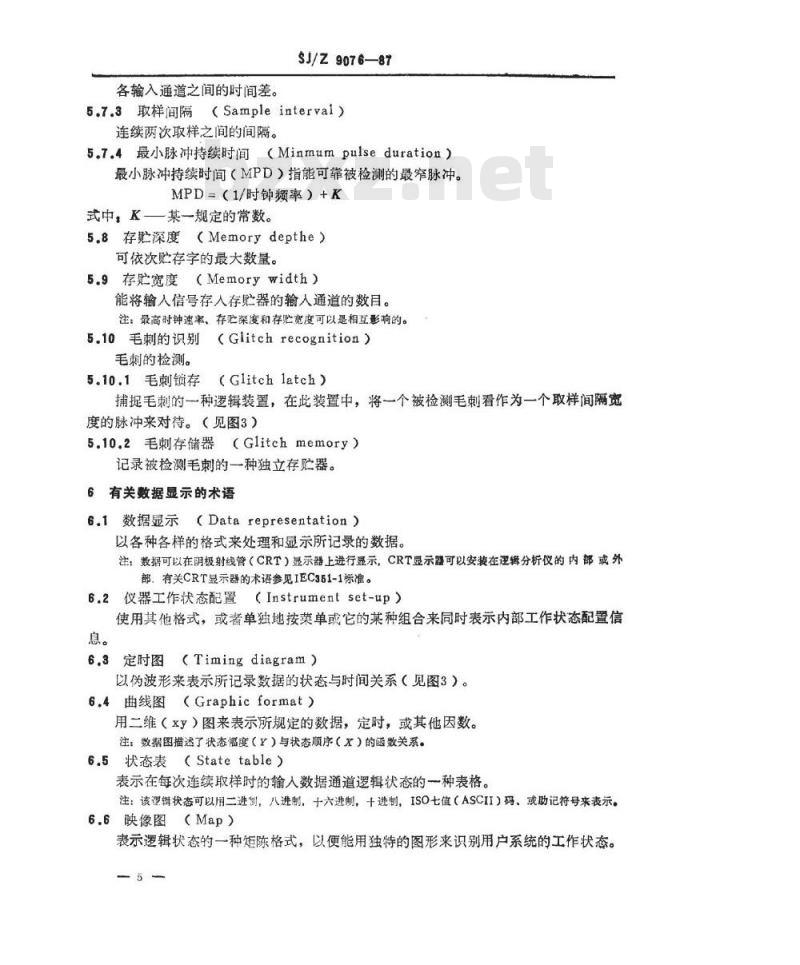

5.7.3取样间隔（Sampleinterval）连续两次取样之间的间隔。
5.7.4最小脉冲持续时间（Minmumpulseduration）最小脉冲持续时间（MPD）指能可靠被检测的最窄脉冲。MPD=（1/时钟频率）+K
式中，K一某一规定的常数。
5.8存贮深度（Memorydepthe）
可依次贮存字的最大数量。
5.9存贮宽度（Memorywidth）
能将输人信号存人存贮器的输人通道的数目。注：最高时钟速率、存贮深度和存贮宽度可以是相互影响的。5.1o毛刺的识别（Glitchrecognition）毛刺的检测。
5.10.1毛刺锁存（Glitchlatch）捕捉毛刺的一种逻辑装置，在此装置中，将一个被检测毛刺看作为一个取样间隔宽度的脉冲来对待。（见图3）
5.10.2毛刺存储器（Glitchmemory）记录被检测毛刺的一种独立存贮器。6有关数据显示的术语
6.1数据显示（Datarepresentation）以各种各样的格式来处理和显示所记录的数据。注：数据可以在阴极射线管（CRT）显示器上进行显示，CRT显示器可以安装在逻辑分析仪的内部或外部，有关CRT显示器的术语参见IEC351-1标准。6.2仪器工作状态配置（Instrumentset-up）使用其他格式，或者单独地按菜单或它的某种组合来同时表示内部工作状态配置信息。
6.3定时图（Timingdiagram）
以伪波形来表示所记录数据的状态与时间关系（见图3）。6.4曲线图（Graphicformat）
用二维（区y）图来表示所规定的数据，定时，或其他因数。注：数据图描述了状态幅度（Y）与状态顺序（X）的函数关系。6.5状态表（Statetable）
表示在每次连续取样时的输入数据通道逻辑状态的一种表格。注：该逻辑状态可以用二进制，八进制，十六进制，十进制，ISO七值（ASCII）码、或助记符号来表示。6.6映像图（Map）
表示逻辑状态的一种矩陈格式，以便能用独特的图形来识别用户系统的工作状态。5
SJ/Z9076—87
注：图形是以单独的点来措绘每个已存入的遇辑字，点的垂直位置与字的（最高有效应）一半我论例而水平位置与字的（最低有效位）那一半成比例。6.7标号（Labels）
为识别记录数据提供的信息。
注：例如，通道的号数，道的组别或行的号数。6.8比较方式（Comparemode）
一种将存入存储器中新获取的信号与基准存储器信号进行比较的工作方式。注：可以显示或检测两信号之差异。6.9检索方式（Searchmode）
显示与设定的检索字相符的数据。6.10光标（Cursor）
是用于在图像上识别规定位置的标志，它可以是一条线，或者亮度大的一个区域、数据或点。
注：也可以显示与光标有关的，能同时读出的有关内容。第二章总的试验要求
7概述
总的试验条件和试验方法应符合IEC359。下列数据基于IEC359。8误差极限的说明
8.1工作误差极限（它适用于额定工作条件）应予规定。8，2固有误差极限（它适用于基准条件）可以规定，在没有规定时，认为固有误差等于工作误差极限。
8，3影响误差极限可规定，当一个影响量或影响特性构成工作误差的重要原因时，规定这些误差极限是更为有用的，说明某些对工作误差没有影响的环境条件也是很有意义的。
8.4当本标准明确允许时，也可以规定变动量极限。9验证和检验的性能
应该进行本规范所述的试验以便检验产品是否符合制造厂所标称的数据。试验方法在第三章中给出。
主机与插件的组合此内容来自标准下载网
当一个主机可容纳一个或多个插件装置时，则包括给定的插件装置和主机本身的组合件考虑为是一个整体，并应符合下面各条有关误差和变动量的要求。当更换另一个播人装置时，新的组合件也应符合有关误差和变动量的要求。11试验场所的条件
除非标准另有规定外。试验场所应保持下列条件6
—温度范围为15℃到35℃，
相对湿度为45%~75%
SJ/Z9076—87
-空气压力为70kPa~106kPa（700mbar~1060mbar）二逻辑分析仪应工作于电源电压和频率的预定值。注：上述给定的数值不要与表I的基准条件所给出的数值相混消。12定型试验
12.1下列各条规定的试验，适用于本标准颁布后研制出并准备交付使用的逻辑分析仪的定型试验。也就是说，如需要配有盖板和附件进行试验。12.2进行定型试验时，受试的每台逻辑分析仪应经受本标准规定的每一项适用的试验，以及经制造厂和用户同意的其他的试验。12.3通常，检验测量时，应该用对测量值影响不明显（或可以计算）的仪器。原则是，这些仪器在测量中引起的误差与待测定的误差相比是可以忽略的。12.4当仪器的误差不可忽略时，应采用下列规则：“一如果要求一台逻辑分析仪的某给定性能特性标称误差极限为±e%，而制造广为了检验使用一台产生测量误差为士n%的仪器，则被检验的误差应保持在极限为士（e-n）%之内。
—一同样，如果用户使用一台产生测量误差为±m%的仪器检验同一台逻辑分析仪，如果其视在误差超过了±e%，而保持在±（e+m）%之内，则用户无权拒收这台分析仪。
13试验的一般条件
试验应在下述第14，15条规定的条件下进行，如果制造厂和用户同意，可在构成最大工作误差的组合条件下进行。
14影响量的标准值和范圈
14.1制造厂应给出所有影响量的基准数值或范围，额定使用范围和极限工作范围，存储与运输范围，并应从IEC359号第6条使用分组I、Ⅱ或Ⅲ中选择一组。给出任何与此不同的数值时，制造厂都应明确清楚地标明，以说明其不同之处。14，2逻辑分析仪环境条件可以对应于额定使用范围的某一组，而供电电源条件对应于另一组，但制造厂必须清楚地标明。15试验的准备
试验前，应进行下述准备：
15.1应按制造广的说明进行调整，即使有也很少。15.2接通电源之前，应使逻辑分析仪与周围环境空气的温度、湿度平衡。15.3逻辑分析仪应在额定供电电压下工作一段时间，这段时间等于制造厂规定的预热时间。
SJ/Z9076—87
没有标明预热时间时，预热时间应为1h、15。4预热后，根据制造厂的说明书，可以用相应的控制器作进一步调整。16特定的条件
应按相应各条要点的规定调节控制器和将信号加于输入端。当没有规定控制器的调节位置时，控制器可以放在任何合适的数值，除非另有规定，一律不加信号。
17基准条件
对于逻辑分析仪的试验，表工给出了一组影响量和影响特性及它们的基准值与/或范围选泽值，表I中的数值选自IEC359的第6条。表I基准条件
基准条件
影响盗或影响特性
周围环境温度
相对环境湿度
大气压力（海技)
电源电压
交流电源频率
交流电源电压波形
直流电压纹波含量
当给出基准条作时
20℃,23℃25.27℃，
45%到759
101.3kPa（1013mbar)
额定电压
额定频率值
正弦波
制造厂给出的值
没给出基准条件时
可忽略
第三章试验程序
试验用基准值的允许误差
±2℃
直流和交流有效值的士1%
交流峰值的士2%
V2×有效值与峰值之差在
主1%以内
下列各项试验的结果均应在制造厂所规定的技术要求范围内。18灵敏度
参见图1使用适用于同步逻辑分析仪的信号发生器和时钟信号。降低该信号的峰一峰值至刚好不能可靠地获取数据，然后增加信号直到刚好能可靠地获取数据为止。该值即为灵敏度。
注；在此过程中，可能有必要改变阔电压。此外，信号的频率也可能影响灵敏度。8
最高时钟速率
SJ/Z9076—87
逻辑分析仪在获得满足建立和保持时间要求的数据时，可达到的最高时钟速率。当增加时钟速率时，验证仪器在达到规定的最高时钟速率时能否可靠地获取数据。对建立时间和保持时间的要求参见第20和21条。20
建立时间
使用合适的信号发生器，以获得与图2一致的信号（例如：用两台同步脉冲发生器一其中一台具有可变延时）。当维持保持时间大于或等于保持时间的要求时，改变建立时间以确定在何值时逻辑分析仪将不再获取输入信号。21
保持时间
使用与第20条相同的设备，当维持建立时间的技术要求时，改变保持时间以确定在何值时逻辑分析仪将不再获取输人信号。22毛刺识别
使用合适的信号发生器，以获得与图3一致的信号。当脉冲持续时间减小到受试逻辑分析仪的技术要求时，来验证毛刺能否被可靠地获取。该脉冲应满足脉冲幅度的要求。阀值电压
输入比较电压
灵敏度
图1阀值误差和灵敏度
建立时间一
图2建立时间和保持时间
阙值误差
保持时间
显示波形
(波形)
SJ/Z9076-87
毛刺锁存
正常跃变
