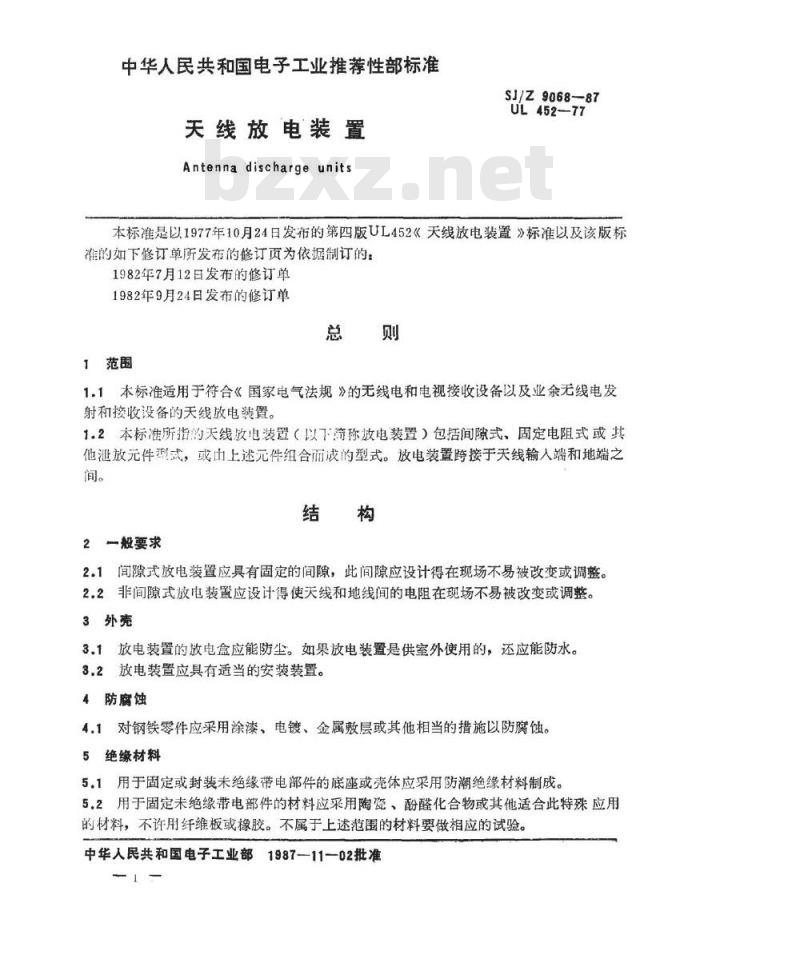

中华人民共和国电子工业推荐性部标准天线放电装置Www.bzxZ.net
Antenna discharge units
SJ/Z9068-87
UL452-77
本标准是以1977年10月24日发布的第四版UL452《天线放电装置》标准以及该版标准的如下修订单所发布的修订页为依据制订的：1982年7月12日发布的修订单
1982年9月24日发布的修订单
1范围
1.1本标准适用于符合《国家电气法规》的无线电和电视接收设备以及业余无线电发射和接收设备的天线放电装置。1.2本标准所指的天线放电装置（以下简称放电装置）包括间隙式、固定电阻式或其他泄放元件型式，或由上述元件组合而成的型式。放电装置跨接于天线输人端和地端之间。
2一般要求
2.1间隙式放电装置应具有固定的间隙，此间隙应设计得在现场不易被改变或调整。2.2非间隙式放电装置应设计得使天线和地线间的电阻在现场不易被改变或调整。3外壳
3.1放电装置的放电盒应能防尘。如果放电装置是供室外使用的，还应能防水。3.2放电装置应具有适当的安装装置。4防腐蚀
4.1对钢铁零件应采用涂漆、电镀、金属敷层或其他相当的措施以防腐蚀。5绝缘材料
5.1用于固定或封装未绝缘带电部件的底座或壳体应采用防潮绝缘材料制成。5.2用于固定未绝缘带电部件的材料应采用陶瓷、酚醛化合物或其他适合此特殊应用的材料，不许用纤维板或橡胶。不属于上述范围的材料要做相应的试验。中华人民共和国电子工业部1987—11-02批准6载流部件

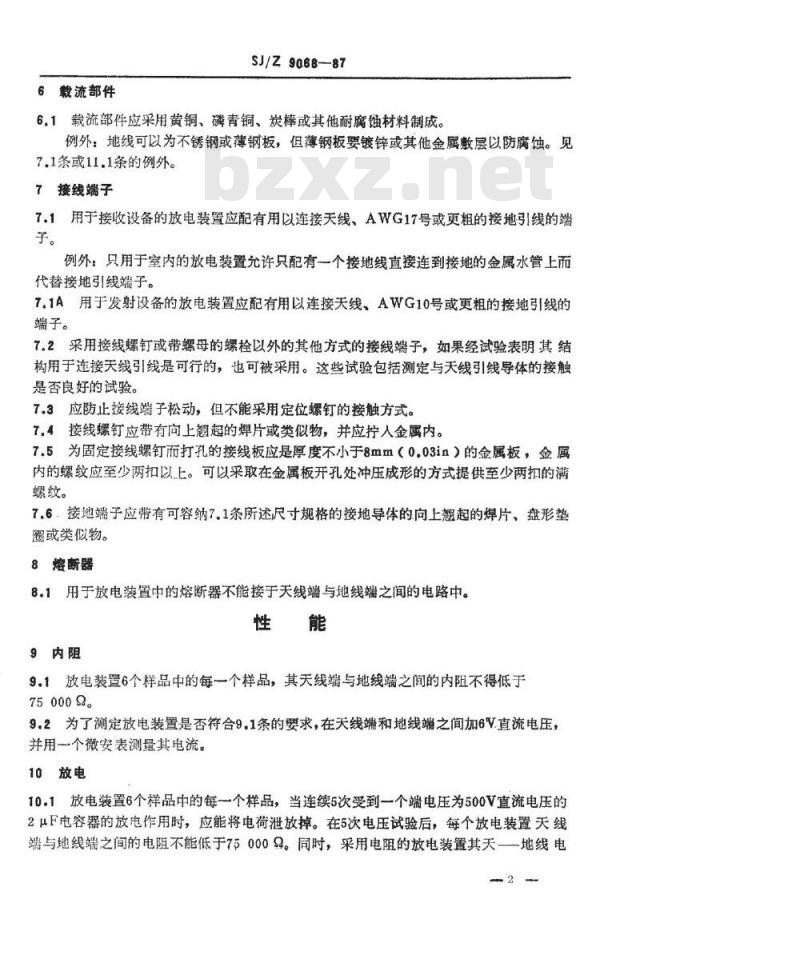

SJ/Z9068-87
6.1载流部件应采用黄铜、磷青铜、炭棒或其他耐腐蚀材料制成。例外：地线可以为不锈钢或薄钢板，但薄钢板要镀锌或其他金属层以防腐蚀。见7.1条或11.1条的例外。
7接线端子
7.1用于接收设备的放电装置应配有用以连接天线、AWG17号或更粗的接地引线的端子。
例外：只用于室内的放电装置允许只配有一个接地线直接连到接地的金属水管上而代替接地引线端子。
7.1A用于发射设备的放电装置应配有用以连接天线、AWG10号或更粗的接地引线的端子。
7.2采用接线螺钉或带螺母的螺栓以外的其他方式的接线端子，如果经试验表明其结构用于连接天线引线是可行的，也可被采用。这些试验包括测定与天线引线导体的接触是否良好的试验。
7.3应防止接线端子松动，但不能采用定位螺钉的接触方式。7.4接线螺钉应带有向上翘起的焊片或类似物，并应拧人金属内。7.5为固定接线螺钉而打孔的接线板应是厚度不小于8mm（0.03in）的金属板，金属内的螺纹应至少两扣以上。可以采取在金属板开孔处冲压成形的方式提供至少两扣的满螺纹。
7.6接地端子应带有可容纳7.1条所述尺寸规格的接地导体的向上翘起的焊片、盘形垫墨或类似物。
8熔断器
8.1用于放电装置中的熔断器不能接于天线端与地线端之间的电路中。性能
9内阻
9.1放电装置6个样品中的每一个样品，其天线端与地线端之间的内阻不得低于750002。
9.2为了测定放电装置是否符合9.1条的要求，在天线端和地线端之间加6V直流电压，并用一个微安表测量其电流。
10放电
10.1放电装置6个样品中的每一个样品，当连续5次受到一个端电压为500V直流电压的2μF电容器的放电作用时，应能将电荷泄放掉。在5次电压试验后，每个放电装置天线端与地线端之间的电阻不能低于750009。同时，采用电阻的放电装置其天一一地线电2—
路不应断路。

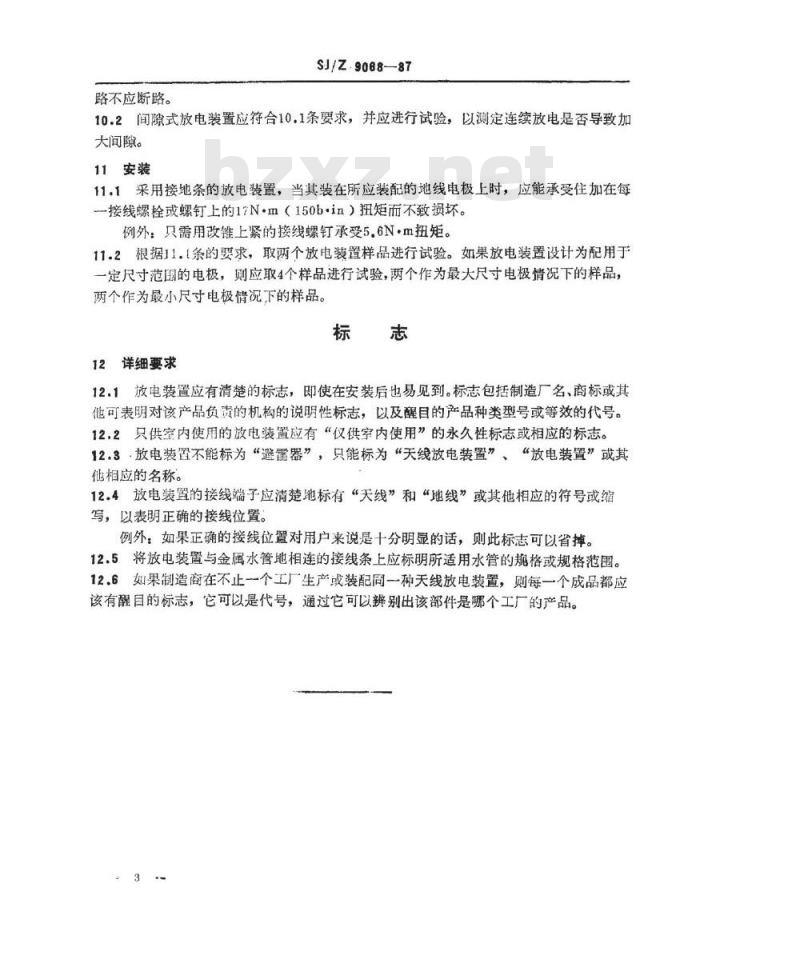

SJ/Z.9068-87
10.2间隙式放电装置应符合10.1条要求，并应进行试验，以测定连续放电是否导致加大间隙。
11安装
11.1采用接地条的放电装置，当其装在所应装配的地线电极上时，应能承受住加在每一接线螺栓或螺钉上的17N·m（150b·in）扭矩而不致损坏。例外：只需用改锥上紧的接线螺钉承受5.6N·m扭矩。11.2根据11.1条的要求，取两个放电装置样品进行试验。如果放电装置设计为配用于一定尺寸范国的电极，则应取4个样品进行试验，两个作为最大尺寸电极情况下的样品，两个作为最小尺寸电极情况下的样品。标志
12详细要求
12.1放电装置应有清楚的标志，即使在安装后也易见到。标志包括制造厂名、商标或其他可表明对该产品负贵的机构的说明性标志，以及醒目的产品种类型号或等效的代号。12.2只供空内使用的放电装置应有“仅供室内使用”的永久性标志或相应的标志。12.3·放电装置不能标为“避雷器”，只能标为“天线放电装置”、“放电装置”或其他相应的名称。
12.4放电装置的接线端子应清楚地标有“天线”和“地线”或其他相应的符号或缩写，以表明正确的接线位置。
例外：如果正确的接线位置对用户来说是十分明显的话，则此标志可以省掉。12.5将放电装置与金属水管地相连的接线条上应标明所适用水管的规格或规格范围。12.6如果制造商在不止一个工厂生产或装配同一种天线放电装置，则每一个成品都应该有醒目的标志，它可以是代号，通过它可以辨别出该部件是哪个工厂的产品。3
