中华人民共和国电子工业推荐性部标准格式设计纸和格式图
Formsdesign sheet andlayout chartSJ/Z9054—87
1SO 3535-1977
本标准规定了不连续格式和连续格式的格式设计基本原则，并且在这些原则的基础上确定格式设计纸和格式图。
2应用领域
本标准适用于行政、商业和技术上用的各种格式的设计，不管这些格式是用手填写或用机械方式来打印（如打字机和自动打印机填写）。3
引用标准
ISC216书写纸和印刷物品类别一切边尺寸A和B系列。ISO353处理过的书写纸和印刷物品类别一尺寸的表示方法。GB4873（ISO2784）信息处理用连续格式纸尺寸和输送孔。4术语1)www.bzxz.net
在本标准中使用下列名词术语：4.1连续格式纸，在制造过程中，以连续长度生产和主要用于链轮孔输送机构的格式纸。
4.2格式图：一种具有刻度和其它指示的图表，这些指示符合于大多数一般办公用和数据处理用字符打即机的特征。4.3格式设计纸，它是一种有刻度的记录纸，在格式设计中可用来安放刻度尺和其它复印物，图中包含有页边标志和指示打印刻度尺位置的网格。注，1）本各条款中的内客，由于对术语的进一步研究结果，可能被修正，5格式设计纸和格式图的概述
格式设计纸是要用在复印刻度尺的位置事先被规定的场合，以便信息能进入这些位置的界限内。
格式图的用途在于给表格上的信息定位，而这种表格的打印刻度尺的位置可由设计者规定。
5.1格式设计纸
附录A是一张印在幅面为ISOA4（210×297mm）上的格式设计纸，可供在这些尺中华入和共和国电子工业部1987-10-30批准SJ/Z9054—87
寸以内的格式设计之用。
格式设计纸有20mm宽的左边文件装订页边和10mm宽的顶部页边，并且有打印的指示标志。
格式设计纸有垂直的等距线，每格2.54mm（1/10英寸），它与格式图（附录B）中的垂直线是相应的。从顶部页边线开始，还有水平的等距线，每格8.466mm（1/3英寸）。
5.2格式图
附录B是一张印在幅面为ISOA2L（420×594mm）上的格式图，可供尺寸在ISOA3L（297×420mm）以内的和GB4873（ISO2784）规定的尺寸304.8×450mm的格式设计之用。
格式图包括-个由水平线和垂直线组成的印制网格，它由高度为4.233mm（1/6英寸），宽度为2.54mm（1/10英寸）的空格组成。格式图的右边备有供打印用的某些详细说明和其它需要的附加材料。5.3格式设计纸和格式图之间的关系格式设计纸与格式图之间的差别用图表示。图中，一张格式设计纸叠加在一个格式图上。
格式图的线条网格与一般办公用和数据处理用的大多数字符打印机的间距一致。在此线条网格中，格式设计纸的线条比网格的水平横线低1.53mm。它容许足够的页边空白，以调节字符的下降，使之突出在字符基线之下。此外，在位于纸的左页边20mm和顶部页边10mm的地方备有页边标记。918171615141812
SJ/z9054—87
S71619j9142
格式设计纸

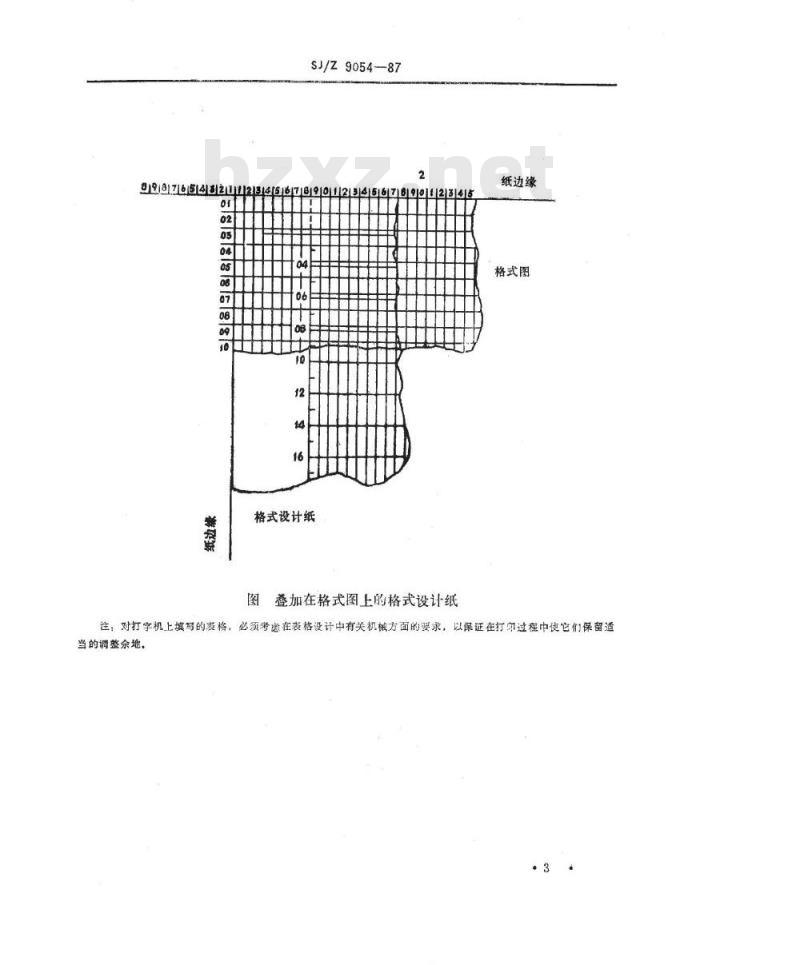

图誉加在格式图上的格式设计纸纸边缘
格式图
注，对打字机上填写的衰格，必须考象在表格设计中有关机械方面的要求，以保证在打即过程中使它们保留适当的调整余地，
