【电子行业标准(SJ)】 信息处理－１２．７ｍｍ宽的磁带自动装带夹

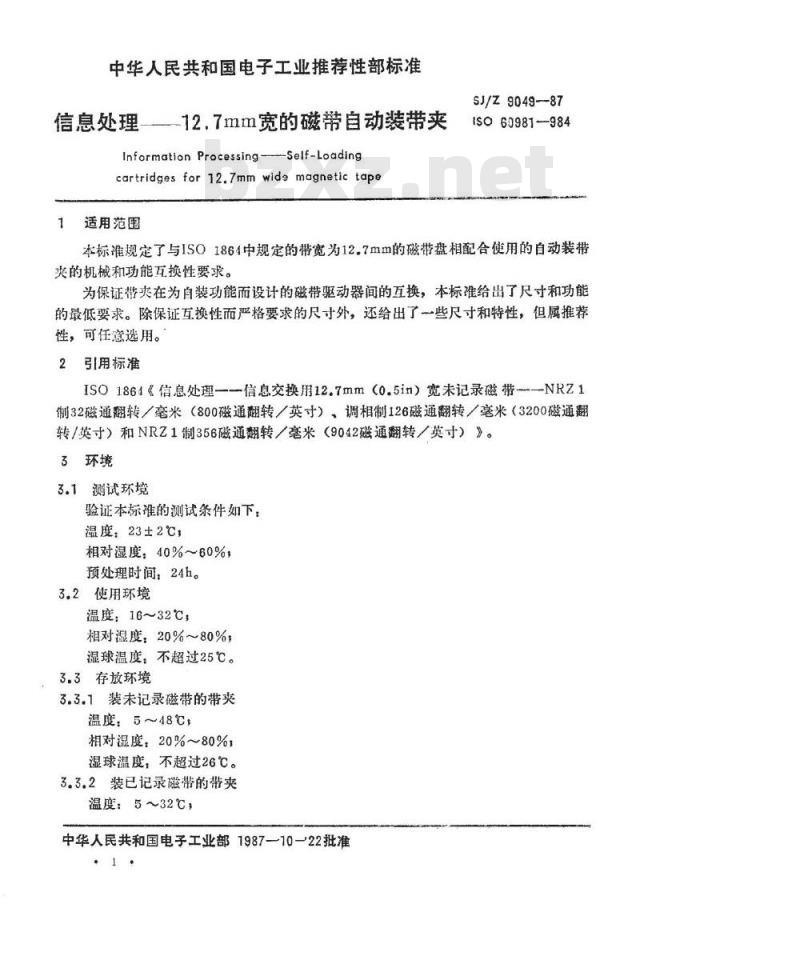

中华人民共和国电子工业推荐性部标准信息处理—12.7mm宽的磁带自动装带夹Information Processing-Self-Loadingcartridges for 12.7mm wide magnetic tape1
适用范围
SJ/Z9049-87
IsO60981-984
本标准规定了与IS01864中规定的带宽为12.7mm的磁带盘相配合使用的自动装带夹的机械和功能互换性要求。
为保证带夹在为自装功能而设计的磁带驱动器间的互换，本标准给出了尺寸和功能的最低要求。除保证互换性而严格要求的尺寸外，还给出了一些尺寸和特性，但属推荐性，可任意选用。
引用标准
ISO1864《信息处理—-信息交换用12.7mm（0.5in）宽未记录磁带-—NRZ1制32磁通翻转／毫米（800磁通翻转／英寸）、调相制126磁通翻转／毫米（3200磁通翻转/英寸）和NRZ1制356磁通翻转／毫米（9042磁通翻转／英寸）》。3环境
3.1测试环境
验证本标准的测试条件如下：
温度：23±2℃
相对湿度，40%~60%，
预处理时间：24h。
3.2使用环境
温度：16~32℃，
相对湿度：20%~80%，
湿球温度，不超过25℃。
3.3存放环境
3.3.1装未记录磁带的带夹
温度：5~48℃，
相对湿度，20%~80%
湿球温度，不超过26℃。
3.3.2装已记录磁带的带夹
温度：5~32℃，

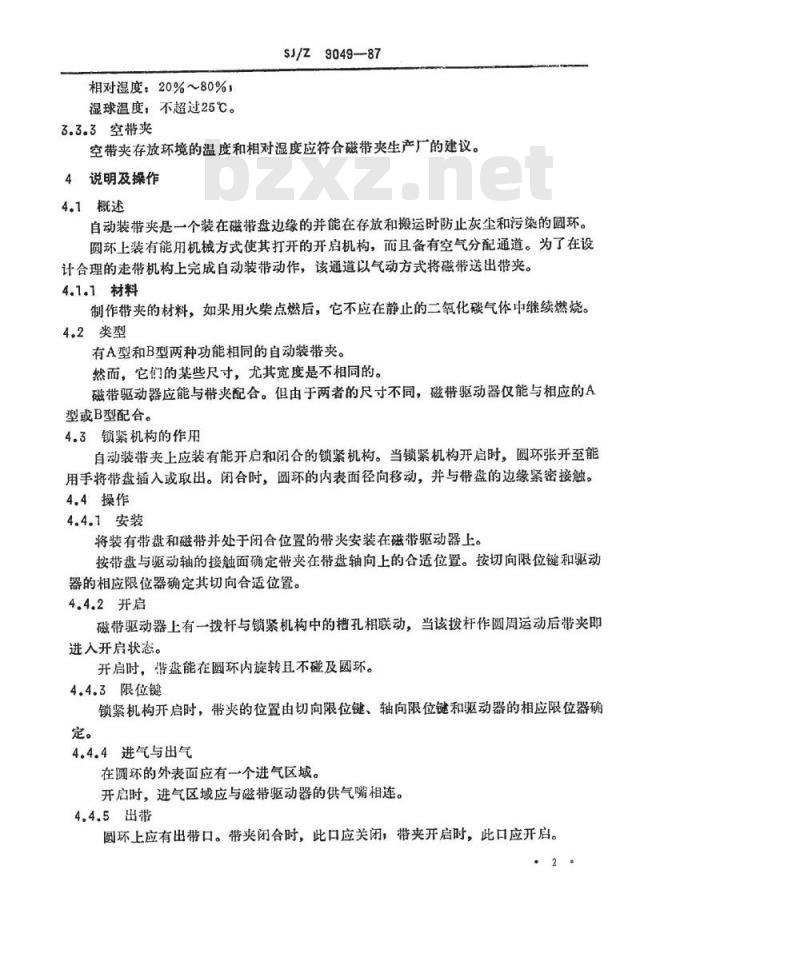

中华人民共和国电子工业部1987一10一22批准相对湿度：20%~80%
湿球温度：不超过25℃。
SJ/Z9049-87
3.3.3空带夹
空带夹存放环境的温度和相对湿度应符合磁带夹生产的建议。4说明及操作
4.1概述
自动装带夹是一个装在磁带盘边缘的并能在存放和搬运时防止灰尘和污染的圆环。圆环上装有能用机械方式使其打开的开启机构，而且备有空气分配通道。为了在设计合理的走带机构上完成自动装带动作，该通道以气动方式将磁带送出带夹。4.1.1材料
制作带夹的材料，如果用火柴点燃后，它不应在静止的二氧化碳气体中继续燃烧。4.2类型
有A型和B型两种功能相同的自动装带夹。然而，它们的某些尺寸，尤其宽度是不相同的。磁带驱动器应能与带夹配合。但由于两者的尺寸不同，磁带驱动器仅能与相应的A型或B型配合。
4.3锁紧机构的作用
自动装带夹上应装有能开启和闭合的锁紧机构。当锁紧机构开启时，圆环张开至能用手将带盘插人或取出。闭合时，圆环的内表面径向移动，并与带盘的边缘紧密接触。4.4操作
4.4.1安装
将装有带盘和磁带并处于闭合位置的带夹安装在磁带驱动器上。按带盘与驱动轴的接触面确定带夹在带盘轴向上的合适位置。按切向限位键和驱动器的相应限位器确定其切向合适位置。4.4.2开启
磁带驱动器上有一拨杆与锁紧机构中的槽孔相联动，当该拨杆作圆周运动后带夹即进入开启状态。
开启时，带盘能在圆环内旋转且不碰及圆环。4.4.3限位键
锁紧机构开启时，带夹的位置由切向限位键、轴向限位键和驱动器的相应限位器确定。
4.4.4进气与出气
在圆环的外表面应有一个进气区域。开启时，进气区域应与磁带驱动器的供气嘴相连。4.4.5出带
圆环上应有出带口。带夹闭合时，此口应关闭，带夹开启时，此口应开启。2。

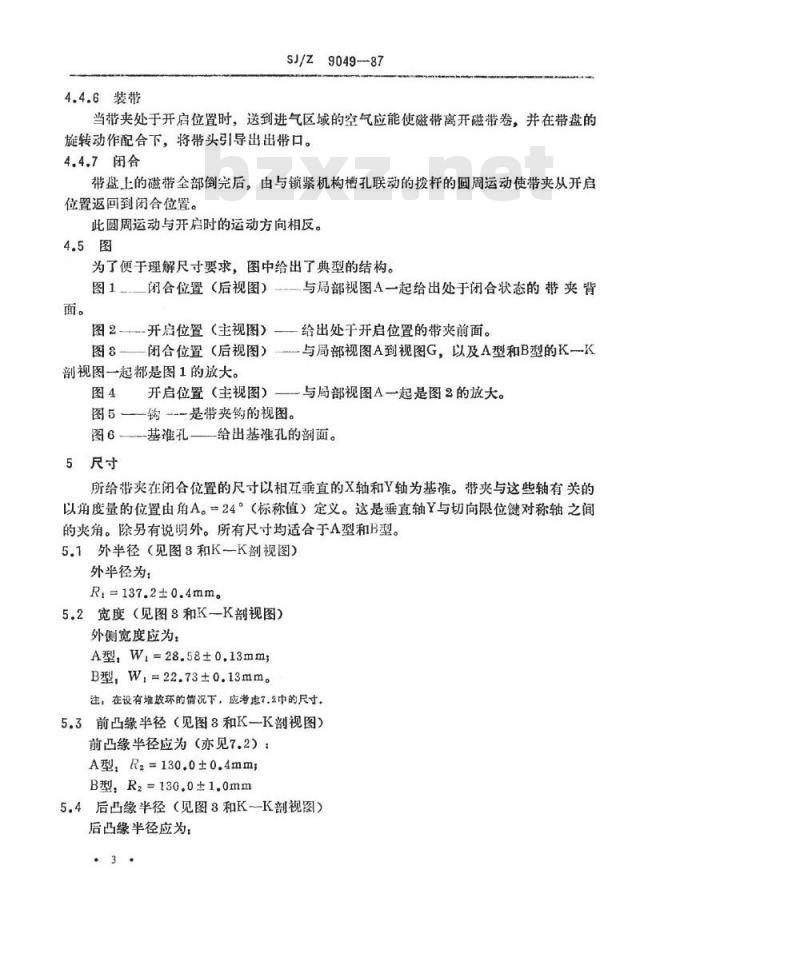

4.4.6装带
SJ/Z9049-87
当带夹处于开启位置时，送到进气区域的空气应能使磁带离开磁带卷，并在带盘的旋转动作配合下，将带头引导出出带口。4.4.7闭合
带盘上的磁带全部倒完后，由与锁紧机构槽孔联动的拨杆的圆周运动使带夹从开启位置返回到闭合位置。
此圆周运动与开启时的运动方向相反。4.5图
为了便于理解尺寸要求，图中给出了典型的结构。图1闭合位置（后视图）一二与局部视图A一起给出处于闭合状态的带夹背面。
图2开启位置（主视图）给出处于开启位置的带夹前面。图8+
闭合位置（后视图）
剖视图一起都是图1的放大。
与局部视图A到视图G，以及A型和B型的K一K开启位置（主视图）一一与局部视图A一起是图2的放大。图5一一钩-是带夹钩的视图。
图6-基准孔—给出基准孔的面。5尺寸
所给带夹在闭合位置的尺寸以相互垂直的X轴和Y轴为基准。带夹与这些轴有关的以角度量的位置由角A。=24°（标称值）定义。这是垂直轴Y与切向限位键对称轴之间的夹角。除另有说明外。所有尺寸均适合于A型和B型。5.1外半径（见图3和KK剖视图）外半径为：
R,=137.2±0.4mm。
5.2宽度（见图8和K--K视图）
外侧宽度应为：
A型，W.=28.58±0.13mm
B型，W,=22.73±0.13mm。
注，在设有堆放环的情况下，应考虑7.2中的尺寸。5.3前凸缘半径（见图3和KK视图）前凸缘半径应为（亦见7.2）：
A型.Rz=130.0±0.4mm;
B型.R，=130.0±1.0mm
5.4后凸缘半径（见图3和K-K部视图）后凸缘半径应为：

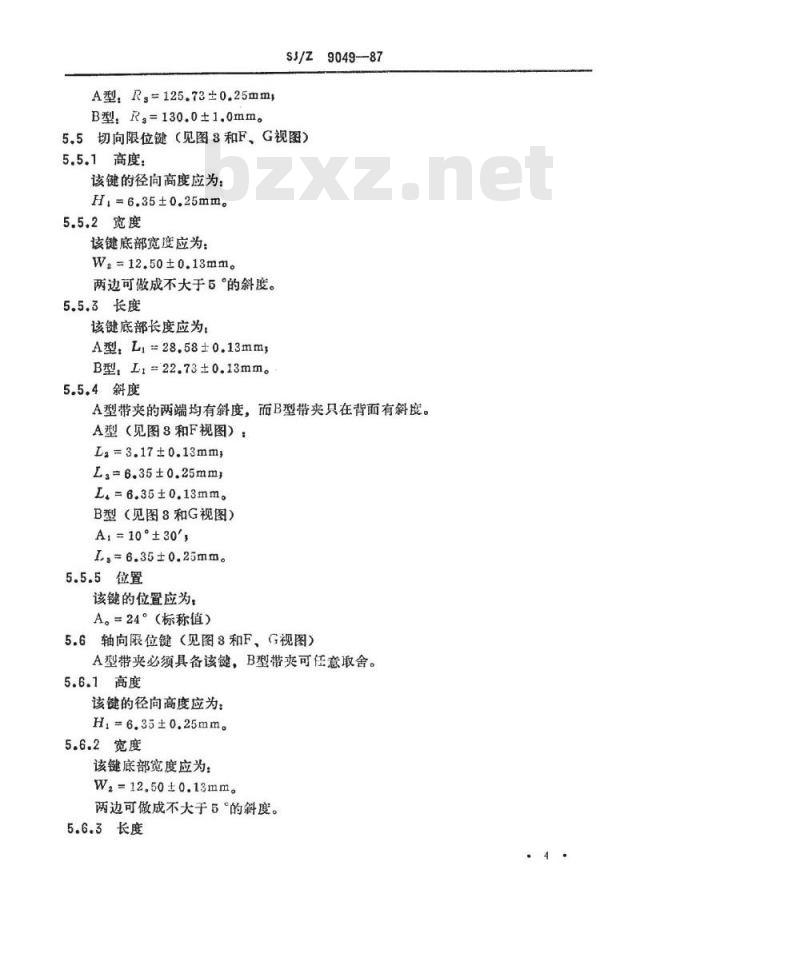

A型，Rs=125.73±0.25mm，
B型，R，=130.0±1.0mm。
SJ/z9049-87
5.5切向限位键（见图8和F、G视图）5.5.1高度：
该键的径向高度应为：
H,=6.35±0.25mm。
5.5.2宽度
该键底部宽度应为：
W，=12.50±0.13mm。
两边可做成不大于5‘的斜度。
5.5.3长度
该键底部长度应为：
A型，L=28.58±0.13mm，
B型，L，=22.73±0.13mm。
5.5.4斜度
A型带夹的两端均有斜度，而B型带夹只在背面有斜度。A型（见图3和F视图）：
Lz=3.17±0.13mm,
L.=6.35±0.25mm
L=6.35±0.13mm。
B型（见图8和G视图）
A1=10°±30
L.=6.35±0.25mm。
5.5.5位置
该键的位置应为，
A。=24°（标称值）
5.6轴向限位键（见图8和F，G视图）A型带夹必须具备该键，B型带夹可任意取舍。5.6.1高度
该键的径向高度应为：
H,=6.35±0.25mm。
5.6.2宽度
该键底部宽度应为：
Wz=12.50±0.13mm。
两边可做成不大于5“的斜度。

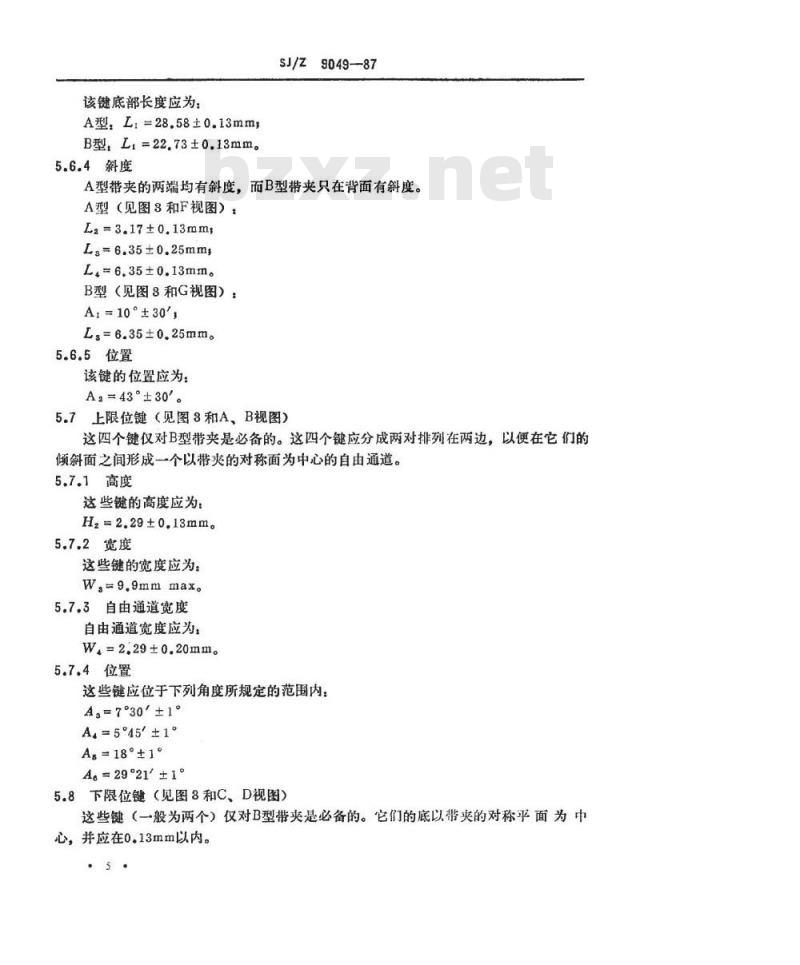

5.6.3长度
该键底部长度应为：
A型.Lr=28.58±0.13mm
B型，L=22.73±0.13mm。
5.6.4斜度
SJ/Z9049—87
A型带夹的两端均有斜度，而B型带夹只在背面有斜度。A型（见图3和F视图）：
L2=3.17±0.13mm
Ls=6.35±0.25mmg
L.=6.35±0.13mm。
B型（见图3和G视图）：
A1=10°±30
L，=6.35±0.25mm。
5.6.5位置
该键的位置应为：
A2=43°±30°。
5.7上限位键（见图3和A、B视图）这四个键仅对B型带夹是必备的。这四个键应分成两对排列在两边，以便在它们的倾斜面之间形成一个以带夹的对称面为中心的自由通道。5.7.1高度
这些键的高度应为：
H，=2.29±0.13mm.
5.7.2宽度
这些键的宽度应为：
W.=9.9mmmax。
5.7.3自由通道宽度
自由通道宽度应为：
W,=2.29±0.20mm。
5.7.4位置
这些键应位于下列角度所规定的范围内：A=7°30'±1°
A=545\±1
Ag=18°±1°
A。=2921'±1°
5.8下限位键（见图8和C、D视图）这些键（一般为两个）仅对B型带夹是必备的。它们的底以带夹的对称平面为中心，并应在0.13mm以内。
5.8.7高度
下限位键的高度应为：
Hg=1.52+0.00
-0.25mm。
5.8.2宽度
下限位键底部宽度应为：
W.-1.97±8:9m
SJ/Z9049—87
为了便于插入相应的驱动器中，这些键可作成斜面，5.8.3位置
这些键应位于下列角度规定的范围内：A=14°
Ag=81°
5.9进气区域（见图3和E视图）
5.9.1尺寸
进气区域的尺寸应为：
W=7.emmmax
Lg=15.2mmmax
5.9.2位置
进气区域的位置应由其中心位置确定：A。=63°±30°
带夹与驱动器的连接
所给带夹开启位置的尺寸和驱动器有关部件的尺寸以XX轴和YY辅为基准，这两个轴分别为通过带盘电机驱动轴中心的水平轴和垂直轴。处于开启位置时，带夹应扩张至外侧面处于两个半径分别为141.03mm和141.52mm的同轴圆柱面之间。
6.7锁紧机构（见图4）
锁紧机构应由磁带驱动器的锁紧销驱动，6.1.1锁紧销旋转中心座标
锁紧销旋转中心座标应为：
L。=121.67±0.25mm,
L,=85.09±0.25mm。
6.1.2锁紧销路径
锁紧销应在下列尺寸所规定的半圆形路径中动作：R,=28.3mmz
Rg=35.2mm;
Lg=139.0mm
Al。=193°
6.1.3锁紧销尺寸
J/z9049-87
锁紧销应向前面超过磁带路径中心线1.5土0.8mm。6.1.4锁紧机构的活动范围
当锁紧机构由锁紧销驱动时，其任何部分不应超过YY轴和由下列尺寸规定的直线，
L,=43.2mmmin
而且不应超过下列尺寸所规定的组合线，Lie=123.5mmmin
R.=51mm min
6.2切向限位键的位置（见图4）切向限位键的位置应为
A。=24°（标称值）。
6.3进气区域的位置（见图4）
进气区域的位置应由其中心位置确定，A11=56°±30
6.4出带口（见图4和A视图）
6.4.1长度
出带口所呈角度为
A12=10°20°±101
6.4.2宽度
出带口宽度应为
W,=15.88±0.13mm。
出带口以带夹的对称平面为中心，公差为土0.13mm。6.4.3位置
出带口的磁带引导边的位置应为：A1$=4°25'±10°
6.4.4出带口的轮廓
出带口的轮廓分别由引导边、尾边和下列半径规定的圆相切的两平面确定，R,=65mmmax
R.=128mmmax
可选用的部分
可选用的部分并非必要，如具有，则应符合规定的尺寸。7.1内凸面（见图8和K-K剖视图）7
SJ/Z9049—87
可具有沿内圆边有规律排列的后凸片。在闭合位置时，其半径应为R,=100mm min
7.2堆放环（见图3和K-K部视图）7.2.1A型
在后部圆周上可具有均勾排列的堆放环。处于闭合位置时，其位置应由下列尺寸确定
Rt。=128.0±1.0mm
H.=2.0mmmax
7.2.2B型
后堆放环和前凸缘均不能超过以出带口为中心的40°角。处于闭合位置时，其位置应由下列尺寸确定：
Rt,=134.6±0.4mmz
Rl1=135.6±0.4mm
H,=0.51±0.10mmz
H.=0.56±0.10mm。
7.3钩（见图5）
锁紧机构可有一个薄钩，其尺寸为L11=8.00±0.35mm
L2=15.11±0.35mm。
8功能特性
8.1机械特性
8.1.1拨销力矩
拨销力矩是使插销通过棘爪的力矩拨销力矩最小为35×10-3N·m，最大为254×10-N·m。8.1.2开启力矩
开启力矩是锁紧机构使带夹从闭合状态转为开启状态所需的力矩。开启力矩最大为254×10-N·m。8.1.3闭合力矩
闭合力矩是锁紧机构使带夹从开启状态转为闭合状态所需的力矩。闭合力矩最大为254×10-aN·m。8.2气动特性
8.2.1基准孔（见图6）
为确定下面各款中所述气动特性，规定了乙，、Z2、Z。和Z.四个基准孔。其尺寸应为，
。。直径
基准孔21：2.083±0.013mm，
基准孔Zz：3.439±0.013mm，
基准孔Z：2.921±0.013mm
基准孔Z：3.193±0.013mm。
各基准孔应具有相同长度：
Ll.=6.35±0.13mm。
c圆角半径
各基准孔应具有相同圆角半径
R1z=1.17±0.13mm。
8.2.2工作气压
SJ/Z-9049--87
工作气压是加于开启位置的带夹进气区域时能使磁带自由端从磁带卷分离的气压。当气流受到等于或小于Zs、和等于或大于Z?的气阻限制时，工作气压应在4.48kPa和7.67kPa之间。工作气压是在磁带驱动器上使用基准孔Z.和Zs测出的气压。8.2.3气阻
带夹的气阻是指从进气区域看，带夹对空气流的阻力。当按附录A（补充件）推荐的方法测量并与4.48kPa至7.67kPa之间的压力比较时，带夹气阻应等于或大于基准孔Z.提供的阻力，并等于或小于基准孔Z。提供的阻力。9磁带与带盘要求
磁带与带盘的性能除下列规定外应与ISO1864相符。9.1E值免费标准bzxz.net
当磁带以2N至3.6N的张力卷绕于规定的带盘上时，E值为带盘外缘与磁带外层间的径向距离。其值应满足：
6.3mm≤E值≤15.9mm。
9.2磁带头
经验表明在某些情况下难以从磁带卷分离开带头，却带头仍在磁带卷上。若将磁带头做成能使空气进人其下端的形状，则可将磁带顶起。因此，建议将带头剪切成一定的形状，并将小于13mm长的带头沿其长度方向做成皱折见附录B（参考件）】。9
下限位键
轻向限位健
进气区域
锁紫机构
（开启）
一凸片
切向限位键
SJ/Z9049—87
上限位键
切向限位键一
闭合位置（后视图）
出常口
开启位置（主视图）
轴向限位键
A视图
锁紫机构
（闵合）
下限位键
K-K刻视围
C视留
SJ/Z9049—87
K-K割现图
(B型）
对弥平面
D规医
F视递
对称平面
闭合位置（后视图）
A视目
B视图
对称平面
G视密
A视图
9049-87
A巍照
图4开启位置(主视图)
对弥乎面
基准孔
