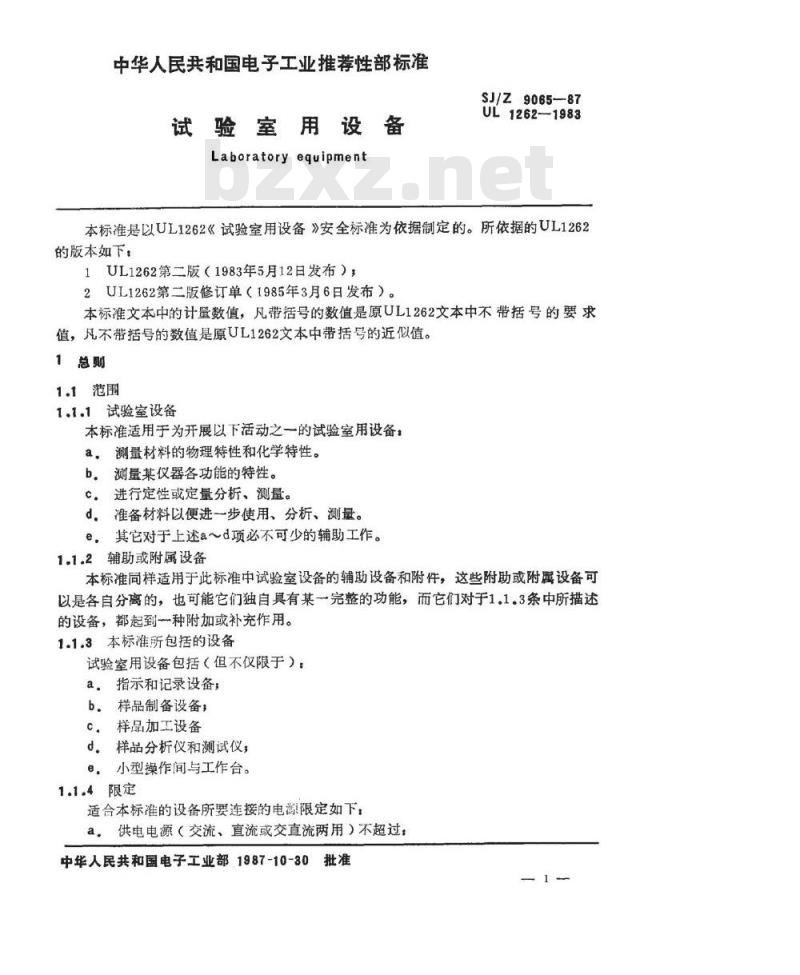

【电子行业标准(SJ)】 试验室用设备

中华人民共和国电子工业推荐性部标准试验室用设备
Laboratory equipment
SJ/Z9065—87
UL1262-1983
本标准是以UL1262《试验室用设备》安全标准为依据制定的。所依据的UL1262的版本如下：
1UL1262第二版（1983年5月12日发布）2UL1262第二版修订单（1985年3月6日发布）。本标准文本中的计量数值，凡带括号的数值是原UL1262文本中不带括号的要求值，凡不带括号的数值是原UL1262文本中带括号的近似值。1总则
1.1范围
1.1.1试验室设备
本标准适用于为开展以下活动之一的试验室用设备：a，测量材料的物理特性和化学特性。b测量某仪器各功能的特性。
C。进行定性或定量分析、测量。d。准备材料以便进一步使用、分析、测量。e，其它对于上述a～d项必不可少的辅助工作。1.1.2辅助或附属设备
本标准同样适用于此标准中试验室设备的辅助设备和附件，这些附助或附属设备可以是各自分离的，也可能它们独自具有某一完整的功能，而它们对于1.1.3条中所描述的设备，都起到一种附加或补充作用。1.1.3本标准所包括的设备
试验室用设备包括（但不仅限于）：a。指示和记录设备
b。样品制备设备，
c。样品加工设备
d。样品分析仪和测试仪
e，小型操作间与工作台。
1.1.4限定
适合本标准的设备所要连接的电源限定如下，a，供电电源（交流、直流或交直流两用）不超过，中华人民共和国电子工业部1987-10-30批准1
SJ/Z9065—87

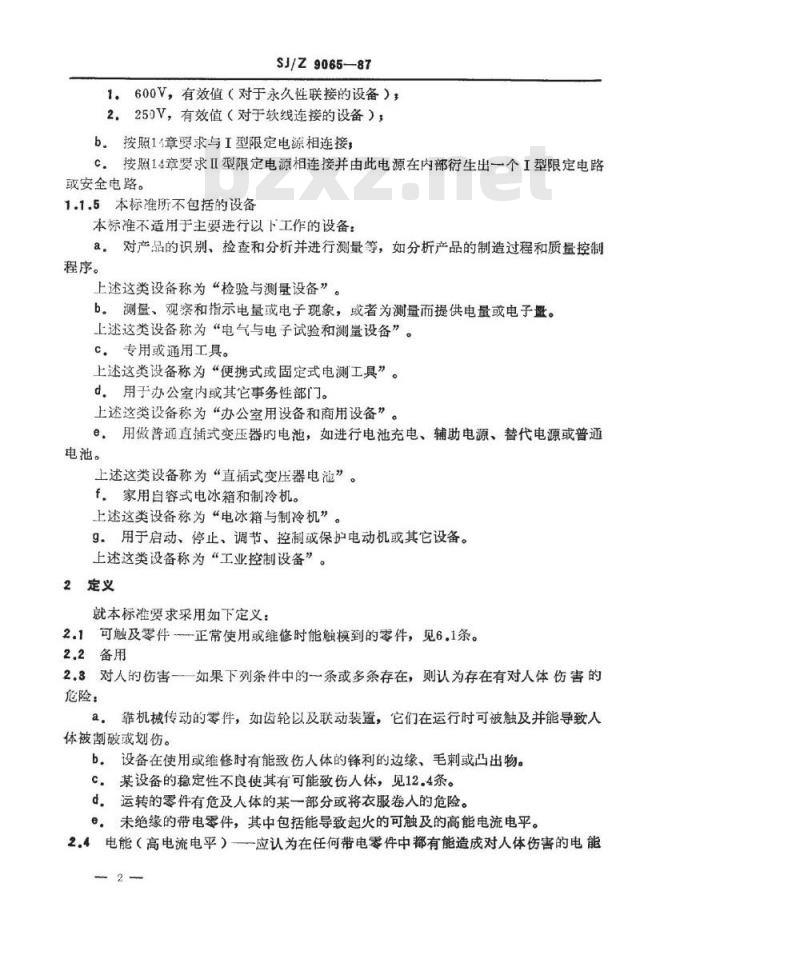

1。600V，有效值（对于永久性联接的设备），2.250V，有效值（对于软线连接的设备）3b。按照14章要求与I型限定电源相连接c.按照14章要求Ⅱ型限定电源相连接并由此电源在内部行生出一个I型限定电路或安全电路。
1.1.5本标准所不包括的设备
本标准不适用于主要进行以下工作的设备：a，对产品的识别、检查和分析并进行测量等，如分析产品的制造过程和质量控制程序。
上述这类设备称为“检验与测量设备”。b。测量、观察和指示电量或电子现象，或者为测量而提供电量或电子盘。上述这类设备称为“电气与电子试验和测量设备”。c.专用或通用工具。
上述这类设备称为“便携式或固定式电测工具”。d。用于办公室内或其它事务性部门。上述这类设备称为“办公室用设备和商用设备”。e用做普通直插式变压器的电池，如进行电池充电、辅助电源、替代电源或普通电池。
上述这类设备称为“直循式变压器电池”。f.家用自容式电冰箱和制冷机。上述这类设备称为“电冰箱与制冷机”。9。用于启动、停止、调节、控制或保护电动机或其它设备。上述这类设备称为“工业控制设备”。2定义
就本标准要求采用如下定义：
2.1可触及零件正常使用或维修时能触模到的零件，见6,1条。2.2备用
2.3对人的伤害一一如果下列条件中的一条或多条存在，则认为存在有对人体伤害的危险：
a。靠机械传动的零件，如齿轮以及联动装置，它们在运行时可被触及并能导致人体被制破或划伤。
b。设备在使用或维修时有能致伤人体的锋利的边缘、毛刺或凸出物。c。某设备的稳定性不良使其有可能致伤人体，见12.4条。d。运转的零件有危及人体的某一部分或将衣服卷人的危险。e。未绝缘的带电零件，其中包括能导致起火的可触及的高能电流电平。2.4电能（高电流电平）一应认为在任何带电零件中都有能造成对人体伤害的电能2
SJ/Z9065-87

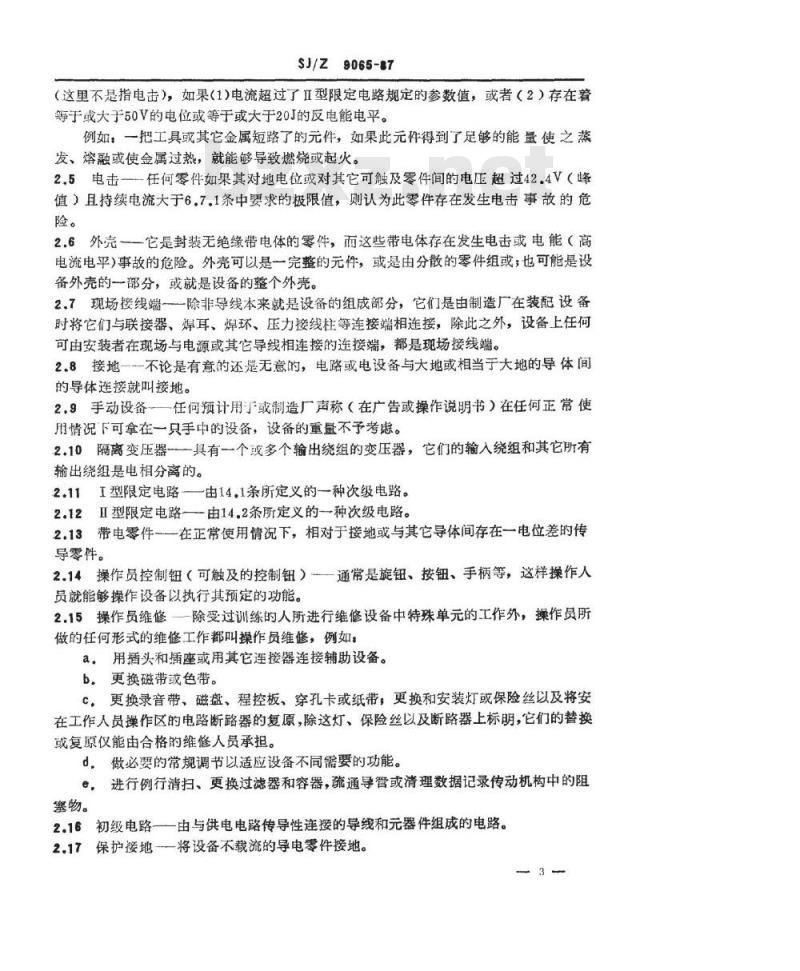

（这里不是指电击），如果（1）电流超过了Ⅱ型限定电路规定的参数值，或者（2）存在着等于或大于50V的电位或等于或大于20J的反电能电平。例如：一把工具或其它金属短路了的元件，如果此元件得到了足够的能量使之蒸发、熔融或使金属过热，就能够导致燃烧或起火。2.5电击一-任何零件如果其对地电位或对其它可触及零件间的电压超过42.4V（峰值）且持续电流大于6.7.1条中要求的极限值，则认为此零件存在发生电击事故的危险。
2.6外壳一一它是封装无绝缘带电体的零件，而这些带电体存在发生电击或电能（高电流电平）事故的危险。外壳可以是一完整的元件，或是由分散的零件组或；也可能是设备外壳的一部分，或就是设备的整个外壳。2.7现场接线端一一除非导线本来就是设备的组成部分，它们是由制造厂在装配设备时将它们与联接器、焊耳、焊环、压力接线柱等连接端相连接，除此之外，设备上任何可由安装者在现场与电源或其它导线相连接的连接端，都是现场接线端。2.8接地一一不论是有意的还是无意的，电路或电设备与大地或相当于大地的导体间的导体连接就叫接地。
2.9手动设备一任何预计用于或制造厂声称（在广告或操作说明书）在任何正常使用情况下可拿在一只手中的设备，设备的重量不予考患。2.10隔离变压器一一具有一个或多个输出绕组的变压器，它们的输入绕组和其它所有输出绕组是电相分离的。
2.11I型限定电路一一由14.1条所定义的一种次级电路。2.12ⅡI型限定电路一由14.2条所定义的种次级电路。2.13带电零件一一在正常使用情况下，相对于接地或与其它导体间存在一电位差的传导零件。
2.14操作员控制钮（可触及的控制钮）一通常是旋钮、按钮、手柄等，这样操作人员就能够操作设备以执行其预定的功能。2.15操作员维修除受过训练的人所进行维修设备中特殊单元的工作外，操作员所做的任何形式的维修工作都叫操作员维修，例如：a：用头和插座或用其它连接器连接辅助设备。b。更换磁带或色带。
C，更换录音带、磁盘、程控板、穿孔卡或纸带，更换和安装灯或保险丝以及将安在工作人员操作区的电路断路器的复原，除这灯、保险丝以及断路器上标明，它们的替换或复原仅能由合格的维修人员承担。d，做必要的常规调节以适应设备不同需要的功能。进行例行清扫、更换过滤器和容器，疏通导管或清理数据记录传动机构中的阻e,
塞物。
2.16初级电路一一由与供电电路传导性连接的导线和元器件组成的电路。2.17保护接地—将设备不载流的导电零件接地。—3
SJ/Z9065-87

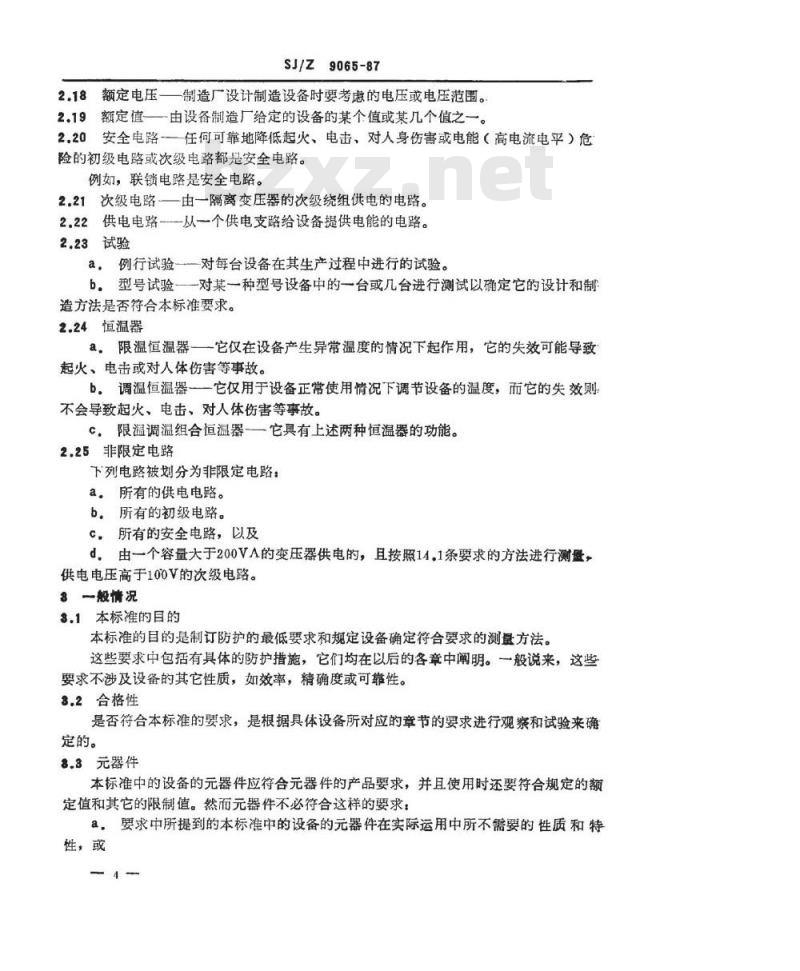

2.18额定电压一制造厂设计制造设备时要考虑的电压或电压范围。2.19额定值一一由设备制造厂给定的设备的某个值或某几个值之一。2.20安全电路一任何可靠地降低起火、电击、对人身伤害或电能（高电流电平）危险的初级电路或次级电路都是安全电路。例如，联锁电路是安全电路。
2.21次级电路一由一隔离变压器的次级绕组供电的电路。2.22供电电路从一个供电支路给设备提供电能的电路。2.23试验
a。例行试验一一对每台设备在其生产过程中进行的试验。b，型号试验一一对某一种型号设备中的一台或几台进行测试以确定它的设计和制造方法是否符合本标准要求。
2.24恒温器
a，限温恒温器一它仅在设备产生异常温度的情况下起作用，它的失效可能导致起火、电击或对人体伤害等事故。b。调温恒温器一一它仅用于设备正常使用情况下调节设备的温度，而它的失效则不会导致起火、电击、对人体伤害等事故。，限温调温组合恒温器一它具有上述两种恒温器的功能。2.25非限定电路
下列电路被划分为非限定电路
a。所有的供电电路。
b。所有的初级电路。
c，所有的安全电路，以及
d，由一个容量大于200VA的变压器供电的，且按照14.1条要求的方法进行测盘，供电电压高于100V的次级电路。8一般情况
3.1本标准的目的
本标准的目的是制订防护的最低要求和规定设备确定符合要求的测盈方法。这些要求中包括有具体的防护措施，它们均在以后的各章中阐明。一般说来，这些要求不涉及设备的其它性质，如效率，精确度或可靠性。3.2合格性
是否符合本标准的要求，是根据具体设备所对应的章节的要求进行观察和试验来确定的。
8.3元器件
本标准中的设备的元器件应符合元器件的产品要求，并且使用时还要符合规定的额定值和其它的限制值。然而元器件不必符合这样的要求：要求中所提到的本标准中的设备的元器件在实际运用中所不需要的性质和特a.
性，或
SJ/Z9065-87

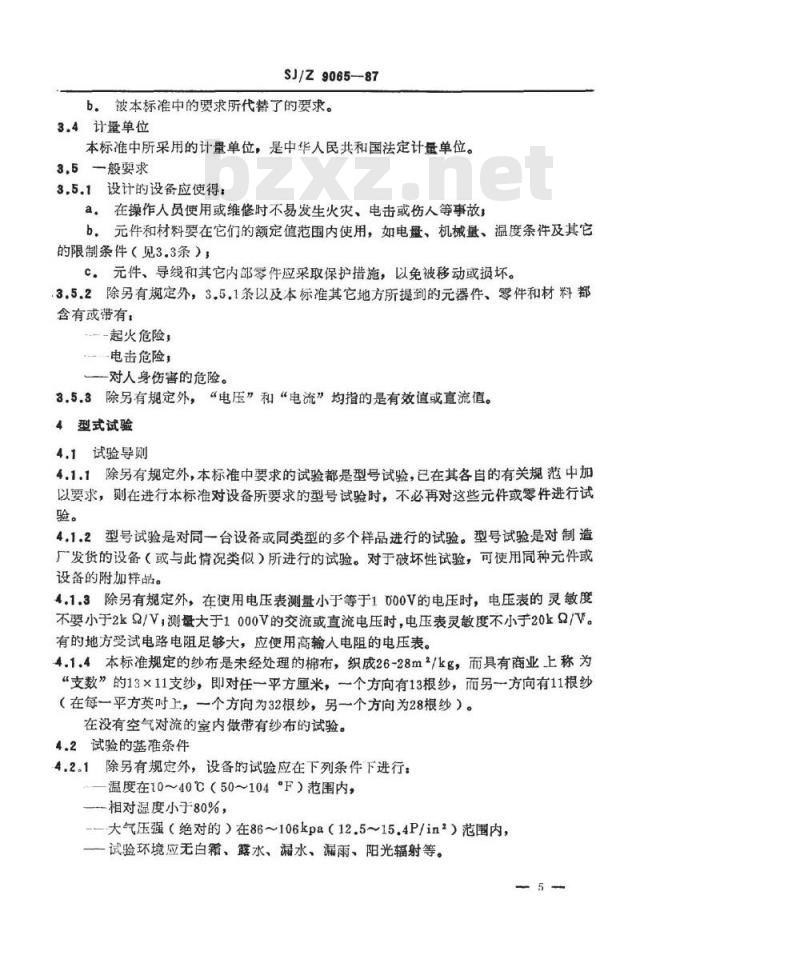

b。被本标准中的要求所代替了的要求。3.4计量单位
本标准中所采用的计量单位，是中华人民共和国法定计量单位。3.5一般要求
3.5.1设计的设备应使得：
a：在操作人员使用或维修时不易发生火灾、电击或伤人等事故b。元件和材料要在它们的额定值范围内使用，如电量、机械量、温度条件及其它的限制条件（见3.3条），
c。元件、导线和其它内部零件应采取保护措施，以免被移动或损坏。3.5.2除另有规定外，3.5.1条以及本标准其它地方所提到的元器件、零件和材料都含有或带有：
.--起火危险，
—-电击危险，
一对人身伤害的危险。
3.5.3除另有规定外，“电压”和“电流”均指的是有效值或直流值。4型式试验
4.1试验导则
4.1.1除另有规定外，本标准中要求的试验都是型号试验，已在其各自的有关规范中加以要求，则在进行本标准对设备所要求的型号试验时，不必再对这些元件或零件进行试验。
4.1.2型号试验是对同一台设备或同类型的多个样品进行的试验。型号试验是对制造厂发货的设备（或与此情况类似）所进行的试验。对于破坏性试验，可使用同种元件或设备的附加样品。
4.1.3除另有规定外，在使用电压表测量小于等于1000V的电压时，电压表的灵敏度不要小于2kα/V，测量大于1000V的交流或直流电压时，电压表灵敏度不小于20kα/V。有的地方受试电路电阻足够大，应使用高输人电阻的电压表。4.1.4本标准规定的纱布是未经处理的棉布，织成26-28m*/kg，而具有商业上称为“支数”的13×11支纱，即对任一平方厘米，一个方向有13根纱，而另一方向有11根纱（在每一平方英时上，一个方向为32根纱，另一个方向为28根纱）。在没有空气对流的室内做带有纱布的试验。4.2试验的基准条件
4.2。1除另有规定外，设备的试验应在下列条件下进行：—温度在10～40℃（50～104F）范围内，一相对湿度小于80%，
-—大气压强（绝对的）在86～106kpa（12.5～15.4P/in2）范围内，一试验环境应无白霜、露水、漏水、漏雨、阳光辐射等。5
SJ/Z9065-87
4.2.2设备应在下列各因素组成最不利的条件下进行试验：a：位置
设备要放置在其正常使用的任一位置上，并且按照说明书将其安装固定，设备所放位置不应用人为的方法防碍其正常通风。b。供电电路
除另有规定外，所有的型号试验要将设备与其最大额定电压的电路相连接，如果设备的标称电压是105～120V或210～240V，则供电电路电压分别是120V或240V，如果初级电路中有电压调节装置，它所能设置的电压是105～120V或210～240V，则供电电路电压分别是120V或240V。
只有一种电源频率额定值的设备，则就在这个频率下进行试验，如果设备有两种频率而其中有一个为60Hz，则设备在60Hz频率下进行试验，当然在另一频率下试验也可以，只要这样试验能保证质量即可。交直流两用设备的外加电压可以是交流，也可以是直流。既能用直流电源又能用交流电源的设备，如果用直流输人比用交流输入其条件更恶劣，则应将设备与所要求的最坏情况的直流电源相连接。单相交流设备外加电压的极性，可按设备原设计，也可以是反相的。c，接地端
除非另有规定，否则保护接地端要与地相连接。d.操作控制钮
可触及的控制钮预置在任意的位置上。遥控装置可以连接，也可不连接。本条件不应导致操作装置被放置在使设备处于非正常运行的位置上。e。正常使用
设备按正常方式工作，或者不连接任何使用装置。f。电动机与电动机驱动零件
按照设备的预定用途，将电动机和电动机驱动零件加上负载。当试验电动机驱动零件时，与它同时工作的设备的其它零件保护连接状态。9.替换电源
替换电源按其预定方式放在设备内或随设备进行试验，试验根据制造商的说明进行。
h.附属设备
不可互换的附属设备按制造商的说明连接或不连接。对不可更换或有限互换的附属设备要进行与它们特有性能有关的单独的试验。4.3故障条件
除4.2条中提到的基准试验条件外，还有故障试验条件。在这种条件下的试验的意思是模拟一些具体的元器件一个接一个地出现故障，具体试验将在11条中描述。当在模拟故障条件下进行试验时，开始不认为同时发生多故障，如果多故障是最初—6-
SJ/Z9065--87
的故障所引起，则认为是同时发生多故障。5标志
设备应按本条要求进行标志。
5.1一般要求
除非另有规定，否则本标准所需要的标志应是永久性的，油墨印刷的和模板印刷的标志如果使用得当且质量良好，都认为是可行的标志方法。在正常使用的情况下，所有的标志都应清楚易读。
除非试验证明的移画印花法、纸标签和压粘标签的具体应用方式和特点能提供永久性标志，否则上述方法是不允许的。当使用于规定的环境和表面时，可采用符合UL969规定要求的标志与标签系统。用观察法检查是否符合要求。
5.2设备和附属设备的识别
按照本条的要求，设备以及每个附属设备都应在其外表面印有识别标志。这些标志可以标在当操作员不用任何工具打开设备上盖子或门时即可看见的地方。用观察法检查是否符合要求。
5.2.1制造商识别
设备以及每一个附属设备上应有制造商名称、商号或商标或私人标签以及其它区分标志，借助于这些区分标志，能易于识别该设备和附属设备的负责组织。用观察法检查是否符合要求。
5.2.2型号的识别
设备和每一附属设备上应有区分代号，例如用于与同一组织生产的其它设备相区别的型号。
用观察法检查是否符合要求。
5.2.3工厂的识别
标有相同区分代号（型号）而在几个不同地方制造的设备和附属设备，还应标上制造地方的识别标志。
可用代号的形式识别，并且不一定将它标在设备上或附属设备的外表面。用观察法检查是否符合要求。
5.3设备的额定值
按照本条要求，应在设备上从外部能看得见的地方标有设备额定值标志（见2.19条）。
a，不与供电电源的供电支路直接连接的设备或附属设备，就不必标出电气额定值。
b。如果设备中仅有一台电动机是它的负载，且电动机安装在设备中之后，电动机上的名牌清晰可见，则电动机名牌上的电气额定值就不必在设备的其它地方再加标志。C。由一个独立的供电支路供电的附属设备应按照本条要求进行标志。标志可以标在当操作员不使用工具打开设备的盖子或门后即可看见的地方，也可与7
底盘标志相组合。
用观察法检查是否符合要求。
5.3.1供电电路类型和频率的额值。SJ/Z9065-87
a。应在直流设备上标注表明供电电源应是直流电源的标志。符号“..”（IEC标准417，第5031号符号，见附录A）可用来表示直流。b。应在交流设备上标注表明供电电源应是交流电源的标志。符号“～”（IEC标准417，第5032号符号，见附录A）可用来表示交流。标志中应包括供电电路的频率或频率范围，单位用每秒周、周/秒、赫兹、C/S、CPS或Hz表示。
C.应在交直流两用设备上标注表明供电电源即可是直流又可是交流的标志。符号“～”（IEC标准417，第5033号符号，见附录A）可用来表示交、直流。标志中应包括供电电路的频率或频率范围，单位用每秒周、周/秒、赫兹、C/S、CPS或Hz表示。
用观察法检查是否符合要求。
5.3.2多相供电电路的额定值
应在多相电源电路供电的设备上标注表明相数、线数包括地线（保护接地导线除外一如果有的话）的标志。
用观察法来检查是否符合要求。5.3.3供电电路电压的额定值
应在设备上标上供电电路电压或电压范围的额定值。a。当工厂发货时，应在永久性联接电源电路多电压设备上标注表明此设备所要连接的具体电压的标志，此标志可标在非耐久性材料上，如纸标签。b。应在软线联接的多电压设备中提供说明，指明设备与交流电压连接时应使用插头的型号。
C。应在装有输入电压选择器的软线联接设备上标注指明选择器上不同电压所在位置的标志，见11.3.3条。
用观察法检查是否符合要求。免费标准bzxz.net
5.3.4供电电路电流和功率的额定值设备上应有下列一个或多个表示设备供电电路的标志。a，电流（安培）和
b。功率（瓦特）额定值
C。伏安额定值。
这个额定值中应包括通过设备供电并与此设备同时工作的附属或辅助设备的最大电流和功率。
满载功率因数小于80%的设备上应有用安培表示的电流额定值。例外：额定功率等于或小于50W的软线连接产品的标志可以按照上述b）项或c）项的要求。
SJ/Z9065-87
带有合适插座的设备，应在设备的操作员可接近部位标注作为整个输入一部分的输人标志，输入标志包括两个最高额定值的合适插座的额定值之和，如果设备上带有两个以上的合适插座，则仅将其中两个最高额定值计算在内。被测供电电路的电流或功率不应超过其额定值的110%。用观察法并在基准试验条件下测量供电电路电流或功率来检查是否符合要求。5.3.5供电电路插座的额定值
装有操作人员可触及的，为别的设备提供电能的供电插座的设备，应在插座的附近标明它的用途或用瓦特数或安培数标出额定值。5.3.6设备工作周期的额定值
如果短期或间歇使用的设备连续工作，设备的温升要超过第7条中所要求的值，应在该设备上标出工作周期的额定值。这个额定值应在操作位置上可以看到，且如果可能，这个值应标在邻近工作周期控制钮或与控制钮相关的地方。用观察法检查是否符合要求。
5.3.7外部流体供给设施
与外部流体供给设施如蒸气、空气等连接的每个连接处应确定是否符合ANSIB57.1《压缩气体圆筒阀门出口和入口连接》的要求，或用不小于1.6mm（1/16i）高的字母标注所供的液体名称以及入口的压力极限。它的用途或用瓦特数或安培数标出额定值。5.3.8设备工作周期的额定值
如果短期或间歇使用的设备连续工作，设备的温升要超过第7条中所要求的值，应在该设备上标出工作周期的额定值。这个额定值应在操作位置上可以看到，且如果可能，这个值应标在邻近工作周期控制钮或与控制钮相关的地方。用观察法检查是否符合要求。
5.3.9外部流体供给设施
与外部流体供给设施如蒸气、空气等连接的每个连接处应确定是否符合ANSIB57.1《压缩气体圆筒阀门出口和人口连接》的要求，或用不小于1.6mm（1/16in）高的字母标注所供的液体名称以及入口的压力极限。用观察法检查是否符合要求。
5.4告与注意标志
按照本条要求，应在设备上标出警告和注意的标志。本条所要求的警告或注意标志应：a，按5.1条的要求是永久性的
b．不固定在维护或修理时可能拆去的零件上；c，与背景形成良好的反差。
用观察法检查是否符合要求。
5.4.1保险丝的更换
装有一用于防火保护且可更换的保险丝的设备应按下述方法标志：9
SJ/Z9065—87
a标志应冠以词语“警告”。
b。指出保险丝是用防火保护，并且C．指出只能用所规定型号和电流额定值的保险丝更换。这个标志在更换保险丝时应能看到，例如：“警告一为继续保持防火功能，只能用规定的型号和额定电流的保险丝更换”。保险丝的额定值标志可以标在邻近保险丝或保险丝座的地方，也可以与保险丝的更换蓄告标志合标在一起，如果更换警告标志也邻近保险丝或保险丝座的话。用观察法检查是否符合要求。
5.4.2操作员维修
操作员维修设备时，易无意识地触及有电击危险的带电零件，这样的设备应标有如下标志：
a。标志应冠以词语“警告”。
b。指出这样的零件会发生电击事故，并且c。指出操作员在维修之前要将设备与供电支路断开。这个标志应标在当操作员接近这类零件之前就能看到的地方，例如：“警告一电击危险一拆卸（更换或操作或类似处理）之前，将设备同电源断开”。
例外：如果设备中只有灯座或保险座的各个零件是外露的带电零件，并且这些零件是下述方法连接安装的，则不需要有维修警告标志，1。如果位于未接地的电源线靠近负载连接，或2。如果位于接地的电源线是靠近接地电源连接。用观察法检查是否符合要求。
5.4.3贮能电容器
包含有不会放电到6.9条规定值的电容器的设备的面板上，应标有电容器贮能警告标志，标志应：
a。冠以词语“警告”，
b。指明存在已充电的电容器，并且c指明在电容器放电时间（最长为5min）内此面板不能拆卸。此标志应标在当接近这类零件之前就能看到的地方，例如：“警告电容器充电至300V，当设备断开电源之后，等待3min再拆卸盖子”。用观察法检查是否符合要求。
5.4.4有害物质
在正常操作时要涉及到处理可燃、有毒或生物学的有害物质（如注试剂容器，处理废液及类似操作或清洗已沾染上上述物质的元器件）的设备上应有如下标志，a。标志应冠以词语“注意”
b。指出要引起注意的原因，并且c。指出处理这些液体的方法和要遵守的注意事项，或者提请操作者用较大的溶液—10
SJ/Z9065—87
容器，或者让操作者遵守设备说明书中的处理程序。符号A（IEC推荐符号，见附录A）可用来提醒操作人员参照设备说明书。当单独使用该符号时，应在随设备附的操作说明书中加以定义。该标志应标在当进行添加、处理或清洗等工作时能看到的地方，例如：“注意一一有毒化学品除非有良好的防护措施，否则不要处理液体容器，添加程序参照说明书”。
用观察法来检查是否符合要求。5.4.5X射线
维修设备时，产生的X射线量超过8.2条所要求的极限值的设备应标有如下标志：a。标志应冠以词语“警告”；
b。指出存在X射线，并且
c。指出当操作员维修设备时应采取保护措施。这个标志应标在底盘上维修时能看到的地方。例如，“警告一设备在拆下此盖工作时，应遵射线保护措施”。用观察法检查是否符合要求。
5.4.6离心机的不平衡负载
不具备12.5.1条所要求的加固装置的离心机应标有如下标志：a，标志应冠以词语“注意”；
b。指出在带不平衡负载运行的情况下存在伤人的危险，并且C。规定离心机不要在不平衡负载下运行。这个标志应标在操作员容易看到的地方。例如：
“注意”一为减小伤人危险性，不要在不平衡负载下运行”。用观察法检查是否符合要求。
5.5接线端和引线的识别
接线端和引线上应有供识别的标恶，使设备能按制造厂的预定方式进行连接，从而不易发生电击、起火、伤人等事故。5.5.1接地接线端
设备上用于与电源地线相连接的现场接线端应用基本上是白色或镀白色的金属制成，以便能够将它与其它接线端相区别，或者用其它方法区别，如附有一接线图。用观察法检查是否符合要求。
5.5.2接地引线
用于现场与电源地线连接的引线应：a。涂覆成白色或本灰色，并且
b。易于与其它所有引线相区别。用观察法检查是否符合要求。
5.5.3保护接地接线端
SJ/Z9065--87
设备上用于现场连接保护接地导线的接线螺丝应是绿色的六角头螺钉或有槽螺钉或是六角头有槽螺钉。
设备上用于现场连接保护接地导线的压力接线端应清晰地标有“G”“GR”“GND”或“地”“接地”标志，也可用其它方法表示，如附一个接线图。符号“”（IEC公报417，符号第5019号，见附录A），可标在邻近保护接地接线端的地方。一且使用这个符号，则应在随设备附的说明书中加以定义。用观察法检查是否符合要求。
5.5.4保护接地引线
单独作为设备接地保护导线的现场连接引线应是绿色的，或带有一条或多条黄色的绿色导线，此外再没有与此同标志的其它导线。用观察法检查是否符合要求。
5.5.5单独的保护接地导体
如果一个设备单元或一个系统的安装布线中需要提供单独的保护接地导体作为其组成部分，那么在相应的设备上应加标志指明这一情况。除非相应设备单元附有完整的说明书，否则这个标志应列入安装说明。用观察法检查是否符合要求。
5.5.6现场连接的温度标志
如果设备连接供电支路的接线盒或出线盒内的导线或接线端，当按照第7条的要求进行试验时其温度大于60℃，则该设备应标有导线的现场连接温度标志，且标志应包括以下内容．“与电源相连接，使用适合丁至少………·（F)的导线”。标注的温度额定值应符合表I中的规定。用观察法检查是否符合要求。
表I标志的温度
出线盒内所达到的温度
65-70℃（142-167F）
76-90℃（168—194F）
5.6时间延迟熔断器
温度标志
75C(167F)
90℃(194*F)
如果设备由一个非时间延迟型支路熔断器的保护不能启动或达不到正常的运行速度，则此设备应简洁地标上，“如果与用熔断器保护的电路相连，使用时间延迟熔断器”。或类似说明。
用观察法检查是否符合要求。
5.7开关
控制设备电能的主电源开关的断开和闭合位置应有识别标志（见13.2条）。符号“」”和“O”（IEC公报第5007号和5008号符号，见附录A）可用来表示断开和闭合的位置。
可用在工作电压下最小额定工作寿命为20，000h的发光二极管、白炽灯来指示断开-12—
