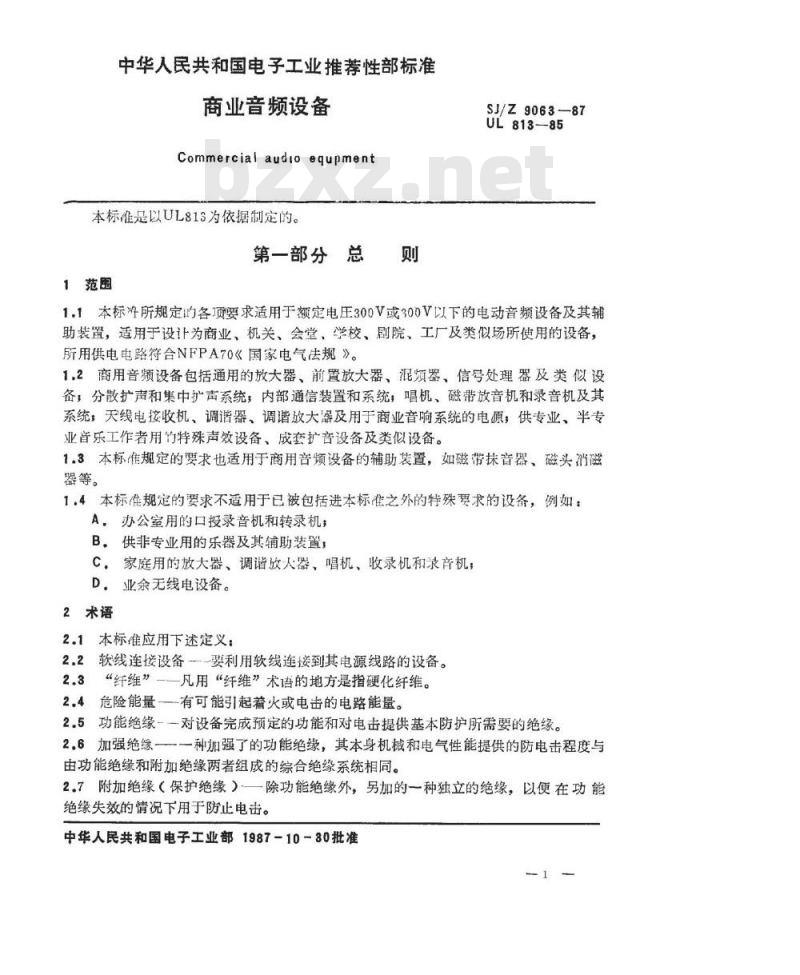

【电子行业标准(SJ)】 商业音频设备

中华人民共和国电子工业推荐性部标准商业音频设备
Commercial audio equpment
本标准是以UL813为依据制定的。第一部分总则
1范围
SJ/Z9063—87
UL813-85
1.1本标游所规定各项要求适用于额定电压300V或300V以下的电动音频设备及其辅助装置，适用于设计为商业、机关、会堂，学校、剧院、工厂及类似场所使用的设备，所用供电电路符合NFPA70《国家电气法规》。1.2商用音频设备包括通用的放大器、前置放大器、泥频器、信号处理器及类似设备，分散扩声和集中扩声系统，内部通信装置和系统，唱机、磁带放音机和录音机及其系统；天线电按收机、调谱器、调谐放大器及用于商业音响系统的电源，供专业、半专业音乐工作者用竹特殊声效设备、成套扩音设备及类似设备。1.3本标作规定的要求也适用于商用音频设备的辅助装置，如磁带抹音器、磁头消磁器等。
14本标准规定的要求不适用于已被包括进本标准之外的特殊要求的设备，例如：A，办公室用的口授录音机和转录机，B。供非专业用的乐器及其辅助装置，C，家庭用的放大器、调谐放人器、唱机、收录机和录音机；D．业余无线电设备。
2术语
2.1本标准应用下述定义：
2.2软线连接设备一要利用软线连接到其电源线路的设备。2.3“纤维”二一凡用“纤维”术语的地方是指硬化纤维。2.4危险能量一有可能引起着火或电击的电路能量。2.5功能绝缘-一对设备完成预定的功能和对电击提供基本防护所需要的绝缘。2.6加强绝缘一一种加强了的功能绝缘，其本身机械和电气性能提供的防电击程度与由功能绝缘和附加绝缘两者组成的综合绝缘系统相同。2.7附加绝缘（保护绝缘）一一除功能绝缘外，另加的一种独立的绝缘，以便在功能绝缘失效的情况下用于防止电击。中华人民共和国电子工业部1987-10-30批准1
SJ/Z9063—87

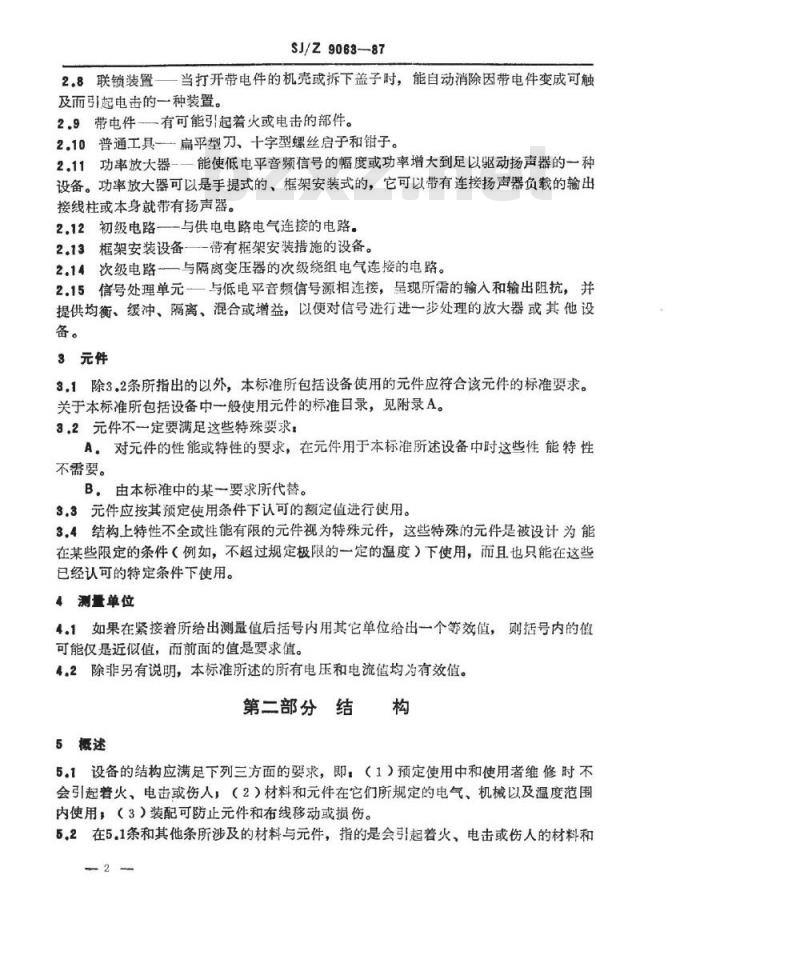

2.8联锁装置一当打开带电件的机壳或拆下盖子时，能自动消除因带电件变成可触及而引起电击的一种装置。
2.9带电件有可能引起着火或电击的部件。2.10普通工具一扁平型刀、十字型螺丝启子和钳子。2.11功率放大器-一能使低电平音频信号的幅度或功率增大到足以驱动扬声器的一种设备。功率放大器可以是手提式的、框架安装式的，它可以带有连接扬声器负载的输出接线柱或本身就带有扬声器。
2.12初级电路一-与供电电路电气连接的电路。2.13框架安装设备一一带有框架安装措施的设备。2.14次级电路一与隔离变压器的次级绕组电气连接的电路。2.15信号处理单元与低电平音频信号源相连接，呈现所需的输入和输出阻抗，并提供均衡、缓冲、隔离、混合或增益，以便对信号进行进一步处理的放大器或其他设备。
3元件
3.1除3.2条所指出的以外，本标准所包括设备使用的元件应符合该元件的标准要求。关于本标准所包括设备中一般使用元件的标准目录，见附录A。3.2元件不一定要满足这些特殊要求，A。对元件的性能或特性的要求，在元件用于本标准所述设备中时这些性能特性不需要。
B。由本标准中的某一要求所代替。3.3元件应按其预定使用条件下认可的额定值进行使用。3.4结构上特性不全或性能有限的元件视为特殊元件，这些特殊的元件是被设计为能在某些限定的条件（例如，不超过规定极限的一定的温度）下使用，而且也只能在这些已经认可的特定条件下使用。
4测量单位
4.1如果在紧接着所给出测量值后括号内用其它单位给出一个等效值，则括号内的值可能仅是近似值，而前面的值是要求值。4.2除非另有说明，本标准所述的所有电压和电流值均为有效值。第二部分结构
5概述
5.1设备的结构应满足下列三方面的要求，即，（1）预定使用中和使用者维修时不会引起着火、电击或伤人，（2）材料和元件在它们所规定的电气、机械以及温度范围内使用，（3）装配可防止元件和布线移动或损伤。5.2在5.1条和其他条所涉及的材料与元件，指的是会引起着火，电击或伤人的材料和2
SJ/Z9.063—87

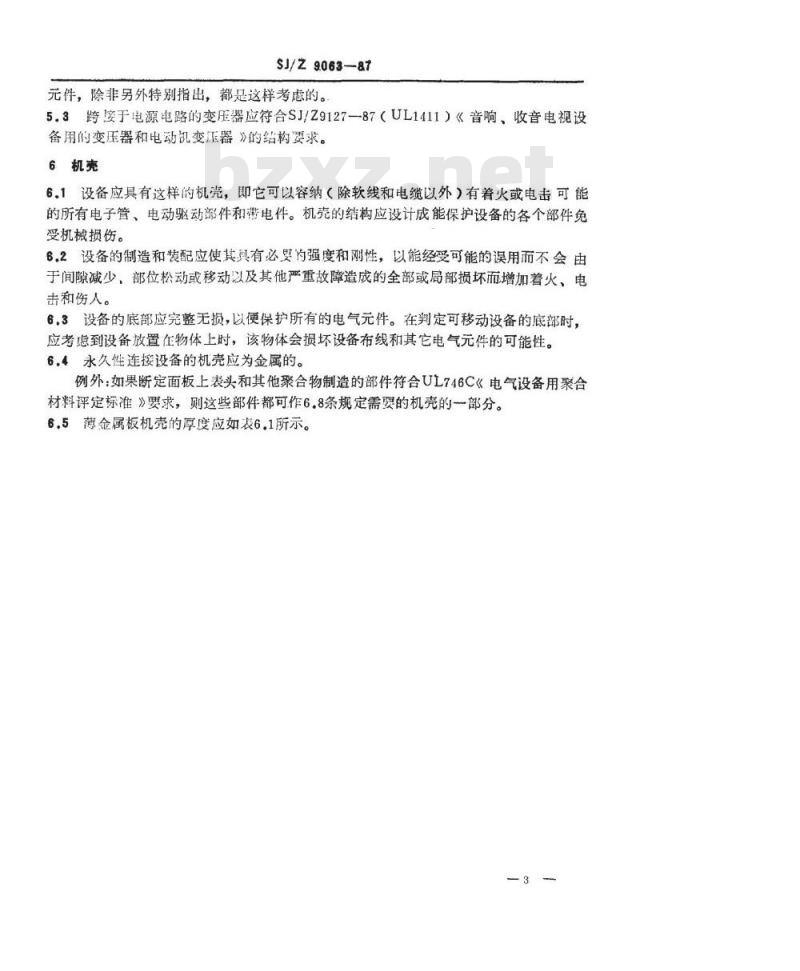

元件，除非另外特别指出，都是这样考虑的。5.3跨接于电源电路的变压器应符合SJ/Z9127—87（UL1411）《音响、收音电视设备用的变压器和电动凯变压器》的结构要求。6机壳
6.1设备应具有这样的机壳，即它可以容纳（除软线和电缆以外）有着火或电击可能的所有电子管、电动驱动部件和带电件。机壳的结构应设计成能保护设备的各个部件免受机械损伤。
6.2设备的制造和装配应使其具有必要的强度和刚性，以能经受可能的误用而不会由于间隙减少，部位松动或移动以及其他严重故障造成的全部或局部损坏而增加着火、电击和伤人。
6.3设备的底部应完整无损，以便保护所有的电气元件。在判定可移动设备的底部时，应考虑到设备放置在物体上时，该物体会损坏设备布线和其它电气元件的可能性。6.4永久性连接设备的机壳应为金属的。例外：如果断定面板上表头和其他聚合物制造的部件符合UL746C《电气设备用聚合材料评定标准》要求，则这些部件都可作6.8条规定需要的机壳的一部分。6，5薄金属板机壳的厚度应如表6.1所示。3
9063-87
200)161
(3200)16.1
(500)16'1
（850)
(E51'0)68*8
(5600)
(520*0)16\1
(F50*0)2E*
(150*0)2E1
(VSO*0)LE'T
(0*0)60T
2000180
(St00)
(1s0*0)sp'1
(9700)1
（900)160
c(200t90
5600）0
（2900）02*
(O'O)LE'
E70*)60*
(860.0)65*
(T20*008
(z50*0)s7
(9700)*
(9E0*0）160
(005))16.C
1000260
(SET)600
(06)900
（）19\0
(81)9*0
SJ/Z9063-87

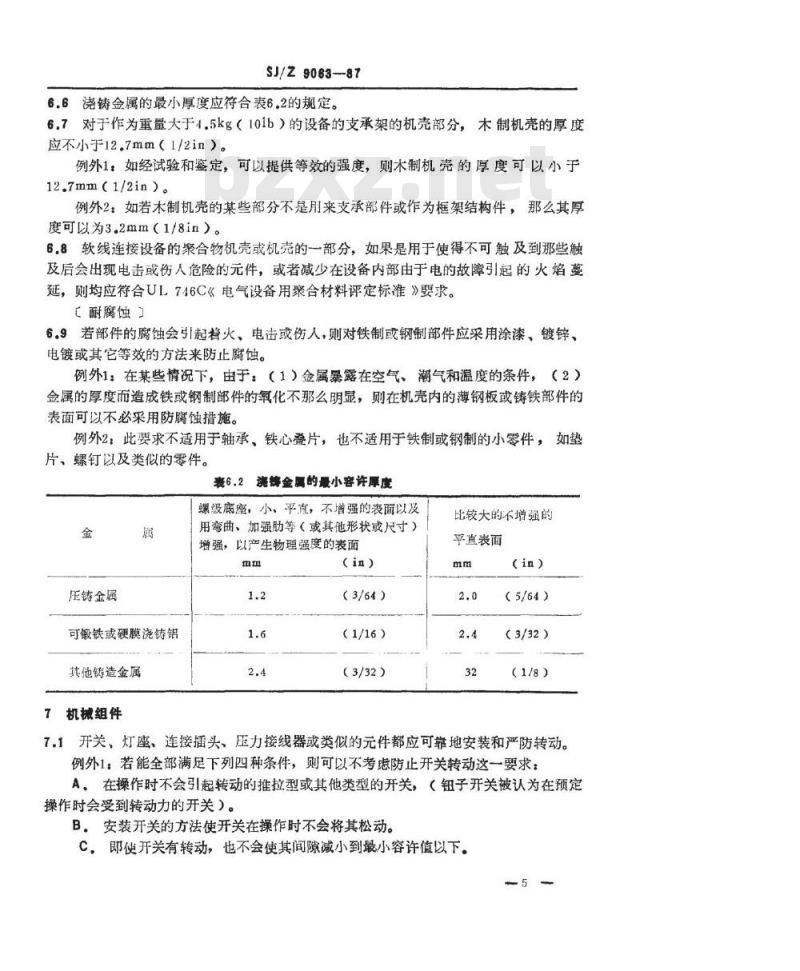

6.6浇铸金属的最小厚度应符合表6，2的规定。6.7对于作为重量大于4.5kg（101b）的设备的支承架的机壳部分，木制机壳的厚度应不小于12.7mm（1/2in）。
例外1：如经试验和鉴定，可以提供等效的强度，则木制机壳的厚度可以小于12.7mm（1/2in）。
例外2：如若木制机壳的某些部分不是用来支承部件或作为框架结构件，那么其厚度可以为3.2mm（1/8in）。
6.8软线连接设备的聚合物机壳或机壳的一部分，如果是用于使得不可触及到那些触及后会出现电击或伤人危险的元件，或者减少在设备内部由于电的故障引起的火焰蔓延，则均应符合UL746C《电气设备用聚合材料评定标准》要求。［耐腐蚀
6.9若部件的腐蚀会引起着火、电击或伤人，则对铁制或钢制部件应采用涂漆、镀锌、电镀或其它等效的方法来防止腐蚀。例外1：在某些情况下，由于：（1）金属暴露在空气、潮气和温度的条件，（2）金属的厚度而造成铁或钢制部件的氧化不那么明显，则在机壳内的薄钢板或铸铁部件的表面可以不必采用防腐蚀措施。例外2：此要求不适用于轴承、铁心叠片，也不适用于铁制或钢制的小零件，如垫片、螺钉以及类似的零件。
表6.2浇铸金属的最小容许厚度
螺级底座，小、平直，不增强的表面以及金
压铸金属
可锻铁或硬膜浇铸铝
其他铸造金属
7机械组件
用弯曲、加强助等（或其他形状或尺寸）增强，以产生物理强度的表面
（3/64）
（1/16）
（3/32）
比较大的不增强的
平直表面
（5/64）
（3/32）
（1/8）
7.1开关、灯座、连接插头、压力接线器或类似的元件都应可靠地安装和严防转动。例外1：若能全部满足下列四种条件，则可以不考虑防止开关转动这一要求：A在操作时不会引起转动的推拉型或其他类型的开关，（钮子开关被认为在预定操作时会受到转动力的开关）。B，安装开关的方法使开关在操作时不会将其松动。C，即使开关有转动，也不会使其间隙减小到最小容许值以下。SJ/Z9063-87
D，开关的预定操作是用机械方法，而不是由人来直接接触。例外2：不能更换灯泡的灯座，如氛指示！或其他指示灯，它们的灯泡采用不能拆卸的装饰罩来封住，即使灯泡转动，市不会使其闻隙减小到最小容许值以下，故不必防止它转动。
7.27.1条所述的防止转动的方法是利用多个及面之尚的摩擦实现的。例如，可用锁紧垫圈作为防止小型芯轴安装开关的转动成带有单孔安的其它装置的转动。8永久性连接电源的设备
［概述］
8.1永久性连接设备，应备有与电源初级电路水久连接的装置。要固定在基一地方或一指定空间的软线连接设备，也应备有初线电路电源永久连接的装置。但为了便于设备单元互换而需用电源软线进行连接，或者在维护和修理时需要拆卸的情况除外，在此情况下应尽可能使用最短的合适的电源线。8.2要与分支电路永久连接的设备单元，应备有确保进行这样连接的措施。.3在现场与布线系统相连接的薄金属板构件，其厚度应为，没有镀层的薄钢板不小8于0.81mm（0.32in）镀锌的薄钢板不小于0.8amm（0.034in），薄铝板不小于1.11mm（0.044in），薄铜板或黄铜板不小于1.09mm（0043in）。8.4应提供一种接线盒或出线盒，从而在盒子中使分支电路和永久性接线设备单元相连接，这些接线盒应保证设备单元按预定方式安装以后，可以方便地进行这些连接和进行检查，而不会妨碍布线或设备单元。8.5备有连到电源线路的引线的现场接线盒的体积应不小于表8.1所示值。表8.1现场接线盒的景小尺寸
引线线规
美国线规（AWG）
（mm2）
每根引线在接线盒内的布线空间（cm2）
8.6引线线规比它要连接的铜电源导线的线规不能细两个线规号以上，例如：：若采用2.1mm（线规AWG14号）的电源导线，酬所个川线应不细于.82mm（线规4WG18号）。
8.7电气元件均不应安在现场按线或检查时必须等其探除的部件工，例如，接线需的盖子上。
SJ/Z9063-87
例外：此要求不适用于电源供电线路的导线要连接到连接届座的设备单元。8.8预定连按到电源管道的接线盒固定到设备单元时要采用能防止转动的方式。【电路的器离］
8.9任何电路中现场安装的导体应由隔档物与下列导体和元件相隔离：A，任何其它电路相连的现场安装和工厂安装的导体。但是两个电路的导体都针对两个电路中的最大电压被绝缘时除外。B，该设备单元中其短路会引起着火或电击的任何其它电路的未绝缘的元件以及任何未绝缘的带电元件。
8.10对某些现场安装的导体与另一些导体之间，以及与接于不同电路的未绝缘的带电元件之间的隔离，可以通过各个导体（相当于接线端或其它未绝缘的带电元件）在机壳上设备的开孔位置来实现，使得不同电路的导体或元件不可能相混杂。如果机壳上的开孔不多于提供相应布线所需的那么多开孔，而且每个开孔均对应着一组接线端，那么，在确定是否符合8.9条时，要假定导体通过这样的开孔进入机壳时，只能与对应此开孔的那个接线端连接。如果机壳上的开孔数目比用于接线所需的开孔数目还多，在确定是否符合8，9条时，要假定：（1）导线将通过不是与所要连接的接线端相对应的开孔进入机壳，（2）导体可能马它本身电路以外的绝缘附离导体和绝缘的带电元件相接触。接线端
8.11永久性连接设备应备有能连接其载流量不小于该设备电流额定值的接线端或引线。接线端应常有一个焊片或-一个满意的压力接线器，并用螺栓或螺钉牢固固紧。例外：如果用波形接线片或等效接线片将导体固紧，则在预定容纳5.3mm2（线规AWGNO.10号）或更细一点导体的接线端上可采用接线螺钉。固定的接线端应该防止转动。
8.12现场接线端只能采用非摩擦的措施来防止其转动或位移。例如，可以采用两个螺钉或铆钉，方形台肩或样，销钉、凸耳、阴阳裤接、固定在邻近元件上的连接条或连接夹或某些等效的方法。
8.13接线螺钉直径应不小于4.8mm（NO.10）。例外：只连接2.1mm（线规AWGNO.14号）导线的连接端可以使用4.2mm（线规NO.8）直径机制螺钉，只连接1.或0.8mm（美国线规NO.16或NO.18）导线的接线端，则可以使用直径3.5mm（NO.6）的机制螺钉。8.14应该指出，2.1mm（美国线规NO.14）是分支电路布线中允许采用的最细的导线，因此这种导线是连接分支电路的接线端所能遇到的最细的导线。8.15接线螺钉用的接线板应采用厚度不小于1.27mm（0.05in）的金属板，而且该板金属上的螺纹应不小于两个满扣。8.16按8.15条所给出的具有最低要求厚度的原材料制成的接线板，可以对板上引伸金属而得到装连接螺钉的或丝孔，以便提供二个满扣的满纹。8.17波形接线片或环形垫片在螺钉头或垫片下面应能固定8.11条所述的电源导线，但不小于2.1mm2（美国线规NO，14）。-7
SJ/Z9063—87
8.18引线若是在现场连接到外电路，则引线在出线盒或接线盒内自由长度应等于或大于152mm（6in）。
8.19如果一个永久性连接的设备，其端定电压为125或125/250V（三线）或更低，则该设备应具有一个连接电源电路接地导线的有标记接线端或引线。8.20若各有灯座，则8.19条和8.22条所述有标记的接线端或引线应连接到灯座的螺纹壳上。而熔断器或单刀开关，断路器或自动控制器，则不应连到有标记的接地导体。例外：未标断开位置的单刀自动控制器可以连接到此接地导体。8.21如果在机架或类似的机壳内的设备单元或底板备有一个连接电源电路的插头、而且该插头与作为设备的一部分插头相连接，以及如果该设备单元或底座上具有白炽灯头螺口的灯坐或连到插头负载一边的单刀开关，则该插头和插座应是定位插头座。8.22预定与度地的中性电源线相连接的现场接地端应该利用基本上是白色的金属镀层来加以识别，并且应容易同其他接线端相区分，或对连接接地导线的接线端，应采用一些别的方法清楚地予以正确识别，如在附加布线图上识别，若用引线来代替接线端，则此种有标记的引出线应是白色的或本灰色的，并应易于与其他引线区分开来。8.23现场接线用任何压力接线器和机壳壁（导体正对着的或导体可能要通过的壁）间的距离应为表8.2的所示值。然而，当机壳壁或其它阻碍物设置在弯曲或盘绕导体所占区域之外，而且导体弯曲或盘绕半径不小于表8.2所给距离时，则此间隔可以稍小。9以软线和插头连接电源的设备
9.1软线连接的设备应有一段一定长度的软线和一个连接插头。表8.2最小允许导线弯曲空间
导线规格
美国线规（AWG）
21.2~26.7
最小弯曲空间接线端一璧
9.2使用输入电压选择器的软线连接的设备，在按49，14条E项要求进行试验时，应不会发生着火或电击。
9.3软线连接设备应备有使用说明，并按64.18和64.19条予以标记。9.4电源电路电压选择器的结构应保证非有意识就不能改变电源电路的电压。9.5如果设备的结构是用户可以变换电源电压选择器预置位置，则要求变换选择器顶置位置的操作也同时应改变电源电路的电压指示。9.6可以预置各种不同的额定电源电路电压的设备，其结构应使设备预置电压的指示8
SJ/Z9063--87
在靠近于额定值的范围内可以从外部直观可见。［电源软线和软线装置］
9.7电源软线的载流量应不小于设备所标的额定值。9.8电源软线或软线装置应为表9.1所示的各种类型软线之一。如果其它类型软线对特定的应用具有相同的使用性，则也可采用。9.9电源软线的长度不应大于表9.1所示的值，也不能小于9.10条中所规定的值。9.10软线长度应不小于1.52m（5ft）。例外：如果专门用于设备的电源插坐就在设备的附近，则设备所使用的软线可以比规定的短一些。
表9.1可用的电源软线型号
通用放大器2）
用汽车电池供电的设备
扩声器
内部通话装置台式的b）
其他类型
声系统c）
有线扩声系统
唱机磁带放音机和录音机
磁带消声器和磁头消磁器
SPT-2sPT-2SVSVT,
SJ,SJT
SPT-2,SV,SVE,SVT
SJ,SJE,SJT
SJ,SJE,SJT
SPT-2,SV,SVE,SVT
SJ,SJE,SJT
SJ,SJE,SJJ
SPT-2,SV，SVE，SVT
SJ,SJE,SJT
SPT-2,SV,SVE,SJVT
SJ,SJESJVT
SPT-2,sV,sVE,sVT
最大长度
注：）包括觀合器、前置放大器、电源、无线电调谐器以及与放大器一起使用的其他设备。b）只适用于办公室或类似的地方使用的设备不会从它的正常位置搬走或移动。(10)
（25）
（10）www.bzxz.net
（25）
（10）
（25）
（25)
(10）
（25）
声系统可以由数个不同的设备（放大器、磁带录音机、电唱机的自动换片器、无线电调谐器等）组c
成，此系统可能在学校声系统或语言教学系统中应用。9.11电源软线长度的测量是从连接插头的面量到软线从设备的引出点。软线装置长度的测量是从连接插头的面量到设备耦合器的面。【设备耦合器］
9.12作为可分离软线装置一部分的设备耦合器，其结构应不易用于使惯用的互锁装置失灵。
9.13上述惯用互锁装置有标称直径为2.4mm（3/32in）.中心距为7.9mm（5/16in）9
的插针。
【软线的张力消除】
SJ/Z9063—-87
9.14电源软线固定到设备的方式应使机壳外边的电源软线上的机械张力做到A，不能传给接线端、接头或内部布线，B.不能使互锁连接器与固定该连接器的设备部件分开，C。不能损坏互锁装置而使它失灵。【软线的防反推】
9.15如果将电源线往机壳里边推，会发生下列情况时，则电源线应备有能防止软线被故意地推向机壳里面的装置。
A，软线的绝缘要受到高于规定的额定值的温度或电压。B，软线有可能与能损坏绝缘的尖锐边缘或可动部件接触。C，软线带动某一部件会使危险电路之间的间隙缩小，或使内部连接处产生张力。D。当设备按65.1条标记时，软线塞在设备机壳里面且不能取出。例外：当设备带有合格的而且是分离式软线存放盒时，则D项不适用。【软线的支承面
9.16如果在电源线上打一线结作为张力消除措施的话，则支承该线结或可能与该线结相接触的表面应没有会使软线绝缘层磨损的凸起物、尖锐边缘，毛刺：飞边等。【软线和导线的走线］
9.17不与电源电路或无电击、着火危险的电路相连接的单独软线或导线，在拐弯处不应在有电源软线的套管或开孔中走线。［连接插头］】
9.18连接插头应备有美国标准的插针排列结构和额定值。它的型式应满足使用于（1）其电流不低于设备额定电流的电流，（2）其电压等于设备额定电压的电压。如果该设备可以借助于输入电压选择器来使用于二个或更多的不同的电源电压，则在工厂发货时应做到设备上所备的连接插头应适用于该设备预定要连接的电压。9.19如果使用定位连接播头，熔断器座，过流保护装置（未标出断开位置的自动控制装置除外），白炽灯座的中心接点互锁装置和标有断开位置的手动通断开关等，当用于初级电路时，均应与线路的不接地端相连接。套管了
9，20在电源软线通过壁，隔档物或机壳的开孔处时，则在该处应可靠地安装一个套管或等效的部件，此套管可能支承导线的表面应是平滑的倒圆表面。如果采用不是S，SE，sO,ST,STO,STOO,SJ,SJE,SJO,SJOO,SJT,SV,SVE,SVO,SVOO，SVT，SVTO，或SVTOO型的软线，而且壁或隔挡物是金属的，则应采用绝缘套管。
9.21如果软线的引出口是木材、木质物或绝缘材料，则可以将没有毛刺、飞边或类似物的光滑表面看作相当于一个套管。9.22陶瓷、瓷料、酚醛材料和一些模压化合物，可以用作绝缘套管。木质和橡胶的单-10-
独套管是不合格的。
SJ/Z9063-87
例外：如果套管的厚度不小于1.2mm（?/64in），而且它放置的地方不会暴露于油、油脂、油蒸气或其它对橡胶制品起有害作用的物质中，则在电动机的支架上可以使用软橡胶套管。如果在金属的电动机框架孔中使用软橡胶套管，则该孔应没有可以切入橡胶的锐利边缘、毛刺、凸起物等。9.23如果制成的套管壁厚不小于1.2mm（3/64in），并安装和固定在不会受到普通潮气的有害影响的地方，则这种套管可以使用红维材料制成。在同样的条件下，可以使月厚度不小于10.71mm（0.028in）的纤维板套管。9.24如果套管和电源软线的组合部分，在软线通过机壳外，厚度不小于1.6mm（1/16in），则采用和软线相同材料，并和软线塑压在一起的套管，可用于SPT-1型或更粗软线。
9.25绝缘的金属孔臀管，若绝缘材料厚度不小于0.8mm（1/32i1），而且又能完全填满该金属套管及其安装金属件之间的问隙，那么这种绝缘金属孔圈就可以代替绝缘套管。
10音频输出连接
10.1个具有大于100V音频输出电压的放大器或类似的设备，在按44.2条试验时，应备有下列措施之一，以供输出电路连接：A。符合8.2～8.8条的出线管连溶装置，以及直径3.5mm（NO.6~32号）或更大一些的接线螺钉，快速连接接线端或引线。如果备有接线螺钉，则接线端子应符合8.5～8.7条的要求，如果备有快速连接接线端，则接线应符合10.2条的要求。B，一段永久性连接的SPT-2，SV，SVE，SVT，SJ，SJE或SJT型软线或等效的软线，以及合格的设备耦合器。该软线应备有符合9.12～9.17条要求的张力消除装置和符合9.20～9.25条要求的套管。C．可供现场安装软线的开孔以及如A项所述妥线螺钉，快速连接接线端或引线。这样的开孔应备有如9.20～9.25条所述的绝缘套管。D，插入式连接用的插座。
例外：如果设备的电源连接采用出线管，则B，C，D项所述结构均不适用。10.2如果符合下述条件，则快速连接接线端可用作如10.1条A顶所述的现场连接A。凸形（阳性）接线片牢固安装在规定位置。B，设备带有配套的凹形（阴性）连接器。C．设备提供有张力消除装置，能防止导线上的张力传到接线端。例外：如果有一个单独的接线盒或隔挡物能使断开的接线端不可能与带电元件或可触及的不电的金属元件相连接，则不必备有张力消除装置。D，安装说明书包括接线端与导线的接线说明，张力消除装置的应用，并按如下规定：
1．若接线端要用专用工具安装单根或多根导线时，则应规定该工具的牌号。-11
SJ/Z9063-87
2.对导线的接线准备工作的说明，例如在接线前将多股的导线绞拧在一起。3。说明导线的尺寸和型号（实心的或多股的）。4，如需要张力消除装置，则需提供张力消除装置的识别和它的使用说明E，快速连接接线端适用于规定导线尺寸和型号（实心的或多股的）。F。如果备有张力消除装置，则在按装配说明书安装，并按54.1和54.2条进行试验时，该张力消除装置应能满意地发挥作用。11辅助电源的连接
11.1作为设备备用电源所配备的辅助输入连接（如1类功率有限电源）如果带有危险能量，则应符合8和9章中相应部分的要求。11.2为供连接交流动力电源所配备的插头，不应该是普通的线路电源用插头。11.3如果辅助电源没有按ANSI/NFPA70-1984美国《国家电气法规》规定配备过载电流保护装置，则这样的保护装置应该作为设备的一部分来配备。11.4作为其它设备电源、外接电池充电电源等所配备的辅助电源的输出连接，如果带有危险能量，则应符合10.1条的A～D项要求。11.5辅助的输入和输出电源连接应按64.14条要求标记。12灯座
12.1灯座的接线端子应用铆或用其他方法牢固地安装。在灯泡拆去时，中心接点和它的安装作应固定在壳体内。灯座的接线端子和其他带电部件（包括灯的底座）的位置、绝缘及排列应保证在使用或维修时能减少发生碰地或电击。软橡胶不应用作灯座壳体的绝缘层。
13插座
13.1带有危险能量的未用插座（如供辅助设备连接用的插座）不应是为单脚屏蔽型唱机插头配用的那种插座，只有一般的平行槽式插座，才用到线路电源，或应满足288条的要求。
13.2如果插座面的宽小于15.9mm（5/8in）或长小于22.2mm（7/8in），则插座面应从安装表面的零件处凸起不大于4.8mm（3/16in），该安装表面的零件是在宽为15.9mm、长为22.2mm的长方形内，相对于插座的接触件而对称地设置。如果安装表面是导电的，则插座面应从安装面的零件处凸起不小于2.4mm（3/32in）。13.3在未用的插座的周围地方应无任何凸起物，以免妨碍外径为30.2mm（13/16in）的圆形插头的播刀全部插入。
例外：如为了防止播头的插刀插到与插座的播孔接触件形成电接触，则允许采用凸起物。
14开关
14.1与有着火或电击危险的布线相连接的开关，应是适用于这种用途的开关，而且它—12
