【电子行业标准(SJ)】 纸或塑料打印色带－盘芯的规格

中华人民共和国电子工业推荐性部标准纸或塑料打印色带一盘芯的规格Paper or plastie printing ribbons适用范围和领域
Characteristicsof cores
SJ/Z9055-87
ISO3540-1977
本标准规定了信息处理的办公机器和打印机使用的标称宽度为8mm的安装纸或塑料打印色带用开卷轴的主要规格。2
盘芯尺寸免费标准bzxz.net

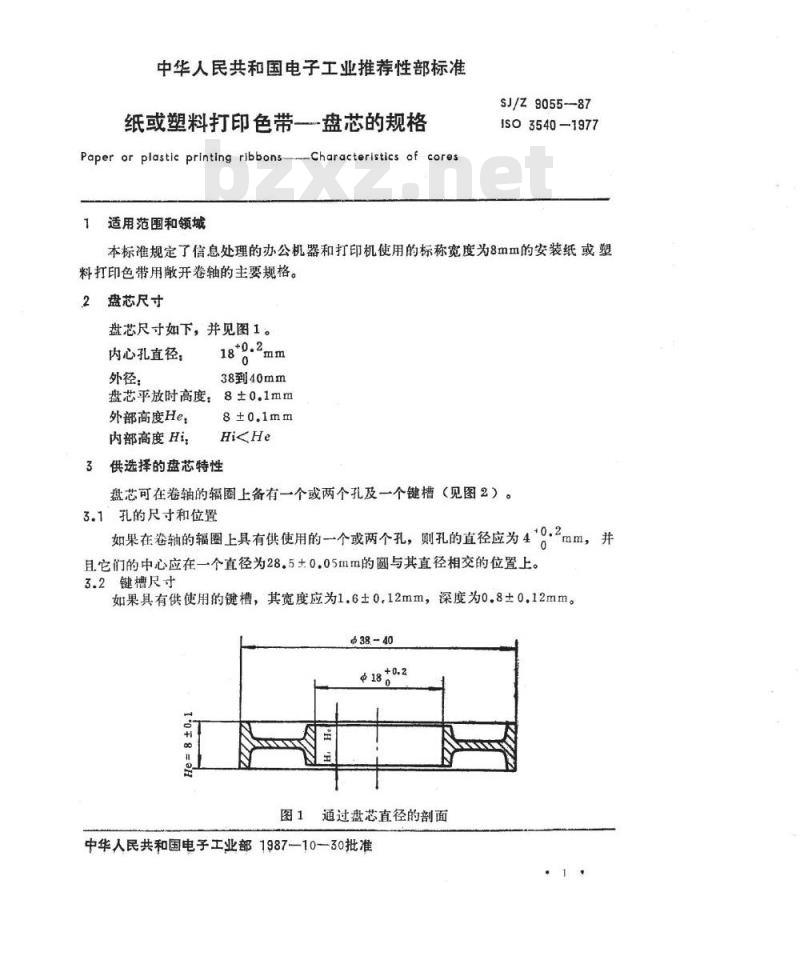

盘芯尺寸如下，并见图1。
内心孔直径
外径：
盘芯平放时高度：
外部高度He：
内部高度Hi；
38到40mm
供选择的盘芯特性

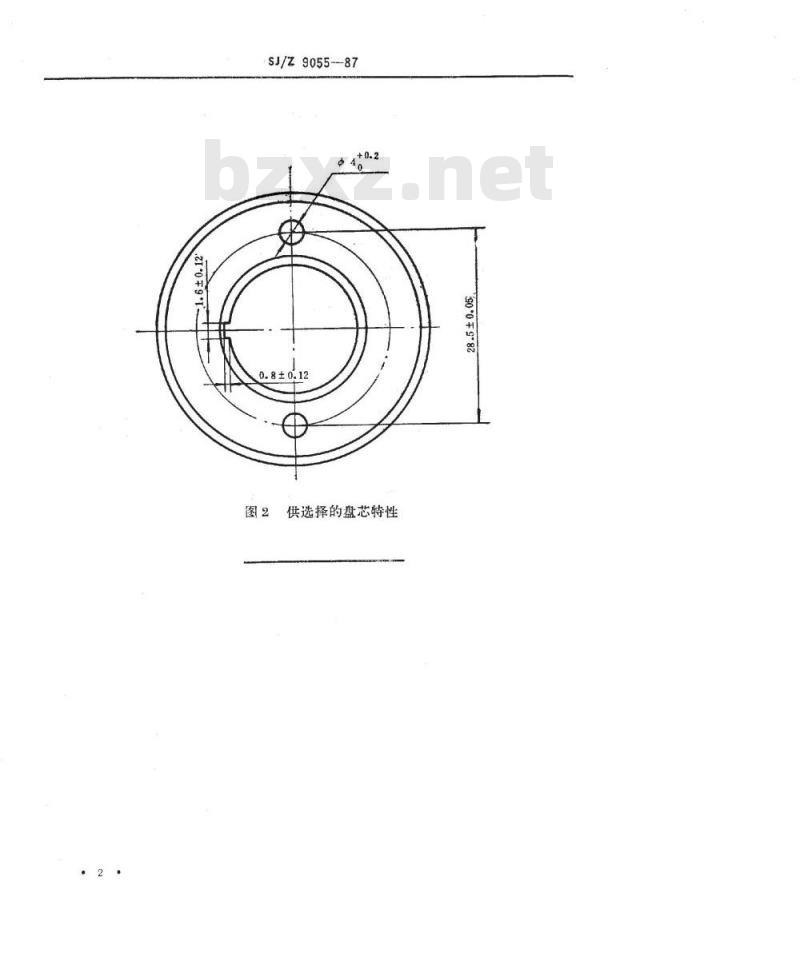

盘芯可在卷轴的辐圈上备有一个或两个孔及一个键槽（见图2）。3.1孔的尺寸和位置
如果在卷轴的辐圈上具有供使用的一个或两个孔，则孔的直径应为4\0.2mm，并
且它们的中心应在一个直径为28.5±0.05mm的圆与其直径相交的位置上。3.2键槽尺寸
如果具有供使用的键槽，其宽度应为1.6土0.12mm，深度为0.8±0.12mm。38.40
通过盘芯直径的部面
中华人民共和国电子工业部1987—10-30批准09
SJ/z9055--87
0.8±0.12
供选择的盘芯特性
