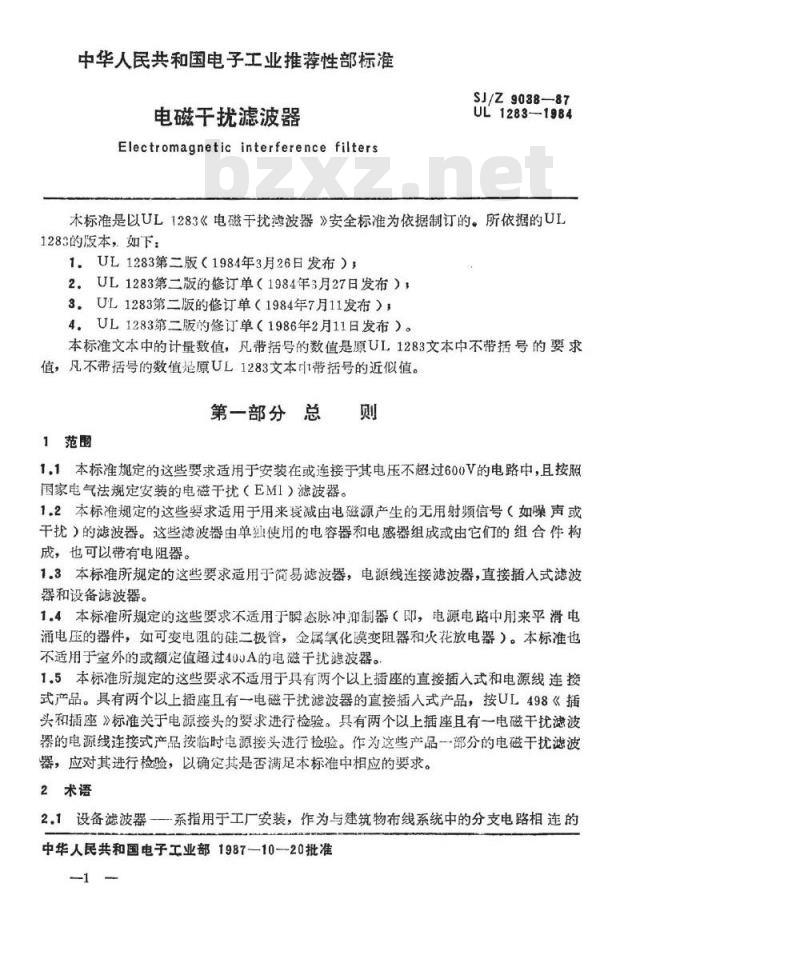

【电子行业标准(SJ)】 电磁干扰滤波器

中华人民共和国电子工业推荐性部标准电磁干扰滤波器
Electromagnetic interference filtersSJ/Z9038-87
UL1283—1984
本标准是以UL1283《电磁干扰滤波器》安全标准为依据制订的。所依据的UL1283的版本，如下：
1.UL1283第二版（1984年3月26日发布），2.UL1283第二版的修订单（1984年3月27日发布），3。UL1283第二版的修订单（1984年7月11发布）4：UL1283第二版的修订单（1986年2月11日发布）。本标准文本中的计量数值，凡带括号的数值是原UL1283文本中不带括号的要求值，凡不带括号的数值是原UL1283文本中带括号的近似值。第一部分总则
1范围
1.1本标准规定的这些要求适用于安装在或连接于其电压不超过600V的电路中，且按照国家电气法规定安装的电磁千扰（EMI）滤波器。1.2本标准规定的这些要求适用于用来衰减由电磁源产生的无用射频信号（如噪声或干扰）的滤波器。这些滤波器由单独使用的电容器和电感器组成或由它们的组合件构成，也可以带有电阻器。
1.3本标准所规定的这些要求适用于简易滤波器，电源线连接滤波器，直接插入式滤波器和设备滤波器。
1.4本标准所规定的这些要求不适用于瞬态脉冲迎制器（即，电源电路中用来平滑电涌电压的器件，如可变电阻的硅二极管，金属氧化膜变阻器和火花放电器）。本标准也不适用于室外的或额定值超过40A的电磁于扰滤波器。1.5本标准所规定的这些要求不适用于具有两个以上插座的直接插入式和电源线连接式产品。具有两个以上播座且有一电磁干扰滤波器的直按插人式产品，按UL498《插头和插座》标准关于电源接头的要求进行检验。具有两个以上插座且有一电磁干扰滤波器的电源线连接式产品按临时电源接头进行检验。作为这些产品一部分的电磁干扰滤波器，应对其进行检验，以确定其是否满足本标准中相应的要求。2术语
2.1设备滤波器一一系指用于工厂安装，作为与建筑物布线系统中的分支电路相连的中华人民共和国电子工业部1987—10-20批准1
SJ/Z9038-87

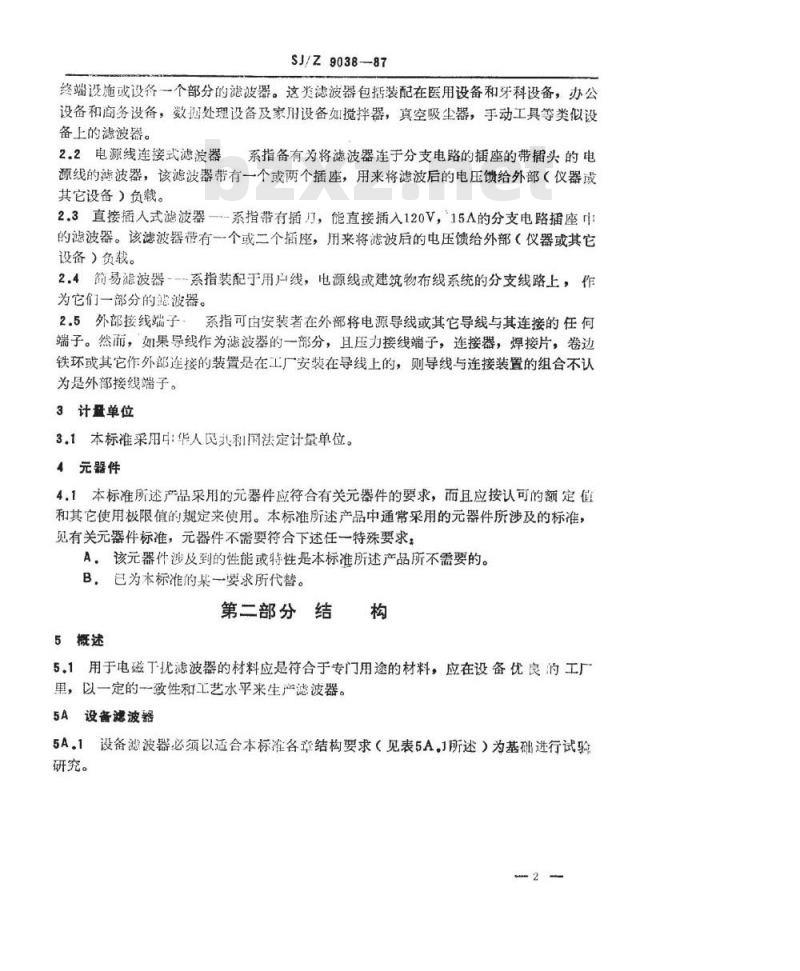

终端设施或设备一个部分的滤波器。这类滤波器包括装配在医用设备和牙科设备，办公设备和商务设备，数购处理设备及家用设备如搅拌器，真空吸尘器，手动工具等类似设备上的滤波器。
2.2电源线连接式滤波器系指备有为将滤波器连于分支电路的插座的带插头的电源线的滤波器，该滤波器带有一个或两个插座，用来将滤波后的电压馈给外部（仪器或其它设备）负载。
2.3直接插入式滤波器一-系指带有插门，能直接插入120V，15A的分支电路插座中的滤波器。该滤波器带有一个或二个插座，用来将滤波后的电压馈给外部（仪器或其它设备）负载。
2.4简易滤波器--系指装配于用户线，电源线或建筑物布线系统的分支线路上，作为它们一部分的滤波器。
2.5外部接线端子：系指可由安装者在外部将电源导线或其它导线与其连接的任何端子。然而，如果导线作为滤波器的一部分，且压力接线端子，连接器，焊接片，卷边铁环或其它作外部连接的装置是在工厂安装在导线上的，则导线与连接装置的组合不认为是外部接线端子。
3计盘单位
3.1本标准采用中：华人民共和国法定计量单位。4元器件
4.1本标准所述产品采用的元器件应符合有关元器件的要求，而且应按认可的额定值和其它使用极限值的规定来使用。本标准所述产品中通常采用的元器件所涉及的标准，见有关元器件标准，元器件不需要符合下述任一特殊要求，A，该元器件涉及到的性能或特性是本标准所述产品所不需要的。B，已为本标准的某一要求所代替。第二部分结构
5概述
5.1用于电磁下扰滤波器的材料应是符合于专门用途的材料，应在设备优良的工厂里，以一定的一致性和工艺水平来生产滤波器。5A设备滤波器
5A.1设备滤波器必须以适合本标准各章结构要求（见表5A。1所述）为基础进行试验研究。
防腐蚀
电源连接
过电流保护
开关和控制器
绝缘材料
带电零部件
聚合材料的可燃特性
：接池
电容器
SJ/Z9038—87

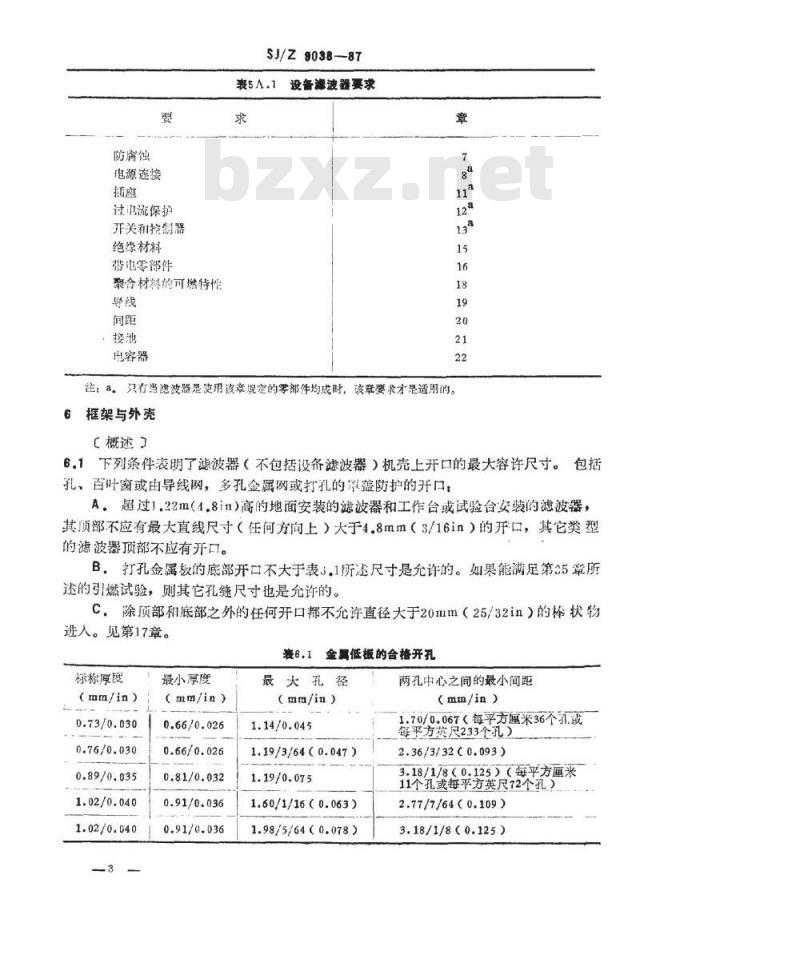

设备滤波器要求
定：a。只有当滤波器是使用该章现定的零部件均成时，该章要求才是适用的。框架与外壳
【概述】
6.1下列条件表明了滤波器（不包括设备滤波器）机壳上开口的最大容许尺寸。包括孔，百叶窗或由导线网，多孔金属网或打孔的盖防护的开口：A。超过1.22m(4.8in)高的地面安装的滤波器和工作台或试验台安装的滤波器，其顶部不应有最大直线尺寸（任何方向上）大于4.8mm（3/16in）的开口，其它类型的滤波器顶部不应有开口。
B，打孔金属极的底部开口不大于表J.1所还尺寸是允许的。如果能满足第35章所述的引燃试验，则其它孔缝尺寸也是允许的。c，除顶部和底部之外的任何开口都不允许直径大于20mm（25/32in）的棒状物进入。见第17章。
表6.1金属低板的合格开孔
标称厚度
（mm/in）
0.73/0.030
0.76/0.030
0.89/0.035
1.02/0.040
1.02/0.040
最小厚度
(mm/in）)
0.66/0.026
0.66/0.026
0.81/0.032
0.91/0.036
0.91/0.036
最大孔径
（mm/in）免费标准bzxz.net
1.14/0.045
1.19/3/64(0.047)
1.19/0.075
1.60/1/16(0.063)
1.98/5/64(0.078)
两孔中心之间的最小间距
（mm/in）
1.70/0.067（每平方厘米36个引或每平方英尺233个孔）
2.36/3/32(0.093)
3.18/1/8（0.125）（每平方厘米11个孔或每平方英尺72个孔）
2.77/7/64(0.109)
3.18/1/8（0.125)
SJ/Z9038-87

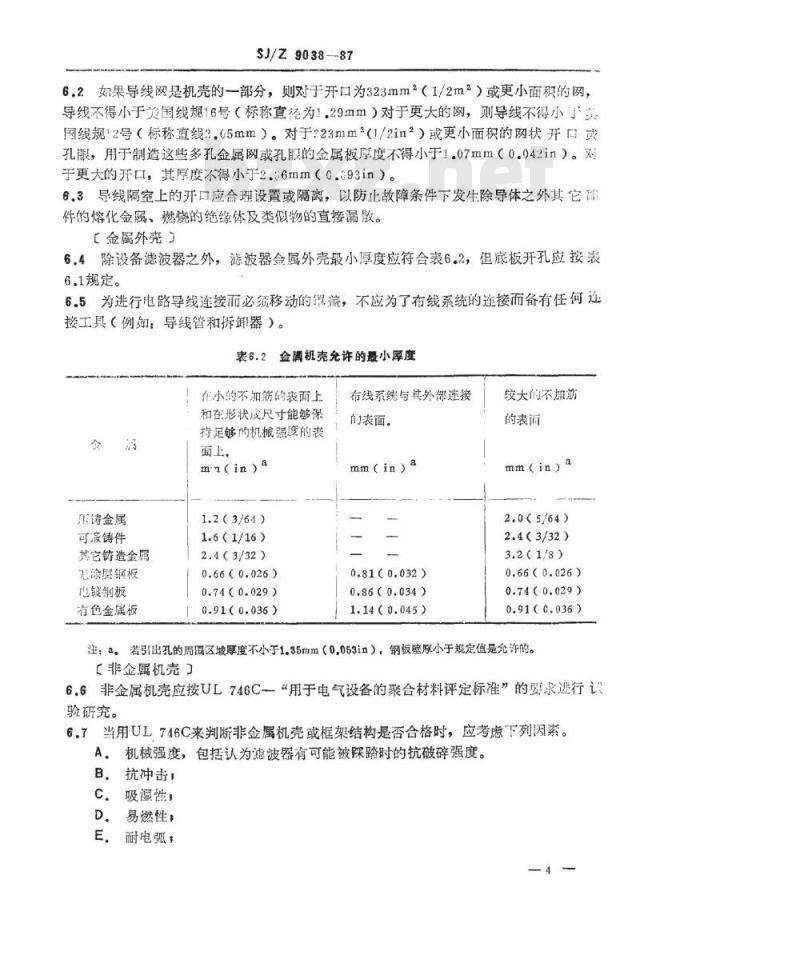

6.2如果导线网是机壳的一部分，则对于开口为323mm（1/2m2）或更小面积的网，导线不得小于美国线规16号（标称直径为1.29mm）对于更大的网，则导线不得小于关国线规：2号（标称直线2.G5mm）。对于：23mm（1/2in）或更小面积的网状开口或孔眼，用于制造这些多孔金属网或孔服的金属板厚度不得小于1.07mm（0.042in）。对于更大的开口，其厚度不得小于2.56mm（0.693in）。6，3导线隔室上的开口应合理设置或隔离，以防止故障条件下发生除导体之外其它部件的熔化金属、燃烧的绝缘体及类似物的直接漏散。［金属外壳］
6.4除设备滤波器之外，滤波器金属外壳最小厚度应符合表6.2，但底板开孔应按表6.1规定。
6.5为进行电路导线连接而必须移动的罩盖，不应为了布线系统的连接而备有任何还接工具（例如：导线管和拆卸器）。表6.2金调机壳充许的小厚度
在小的不加筋的表面上
和在形状成尺寸能够保
涛金属
可浸件
其它铸造金履
无涂层钢板
电镀钢板
有色金属板
持足够的机械强度的表
面上。
mn(in）a
1.2(3/64)
1.6(1/16)
2.4(3/32)
0.66(0.026)
0.74(0.029)
0.91(0.036)
布线系统与其外部连接
的表面。
mm（in）a
0.81(0.032)
0.86(0.034)
1.14(0.045)
较大的不加筋
的表面
mm（in）a
2.0(5/64)
2.4（3/32）
0.66(0.026)
0.74(0.029)
0.91(0.036)
注：a。若引出孔的周遇区城厚度不小于1.35mm（0.053in），钢板壁厚小于规定值是允许的。【非金属机壳】
6.6非金属机壳应按UL746C-“用于电气设备的聚合材料评定标准”的要求进行试验研究。
6.7当用UL746C来判断非金属机壳或框架结构是否合格时，应考虑下列因素。A.
机械强度，包括认为滤波器有可能被躲踏时的抗破碎强度。B.抗冲击；
C。吸湿性，
易燃性，
耐电弧，
SJ/Z9038-87

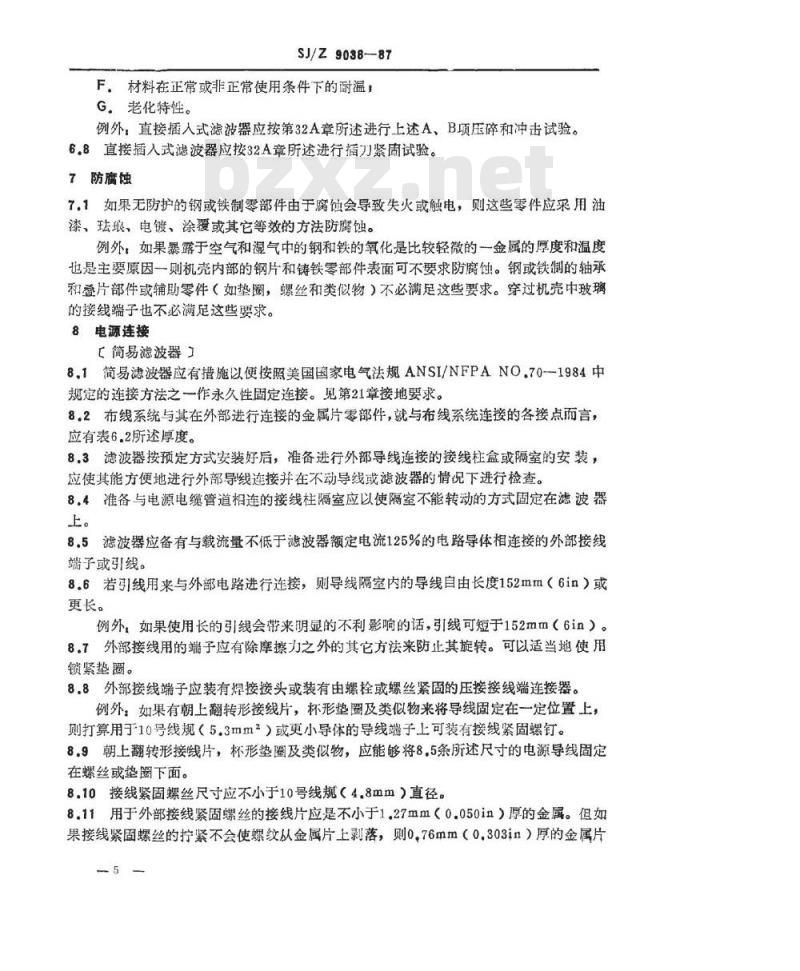

F。材料在正常或非正常使用条件下的耐温G老化特性。
例外：直接插人式滤波器应按第32A章所述进行上述A、B项压碎和冲击试验。6.8直接插入式滤波器应按32A章所述进行插刀紧周试验。7防腐蚀
7.1如果无防护的钢或铁制零部件由于腐蚀会导致失火或触电，则这些零件应采用油漆、法琅、电镀、涂覆或其它等效的方法防腐蚀。例外：如果暴露于空气和湿气中的钢和铁的氧化是比较轻微的一金属的厚度和温度也是主要原因一则机壳内部的钢片和铸铁零部件表面可不要求防腐蚀。钢或铁制的轴承和叠片部件或辅助零件（如垫圈，螺丝和类似物）不必满足这些要求。穿过机壳中玻璃的接线端子也不必满足这些要求。8电源连接
［简易滤波器］
8.1简易滤波器应有措施以便按照美国国家电气法规ANSI/NFPANO.70-1984中规定的连接方法之一作永久性固定连接。见第21章接地要求。8.2布线系统与其在外部进行连接的金属片零部件，就与布线系统连接的各接点而言，应有表6.2所述厚度。
8.3滤波器按预定方式安装好后，准备进行外部导线连接的接线柱盒或隔室的安装，应使其能方便地进行外部导线连接并在不动导线或滤波器的情况下进行检查。8.4准备与电源电缆管道相连的接线柱隔室应以使隔室不能转动的方式固定在滤波器上。
8.5滤波器应备有与载流量不低于滤波器额定电流125%的电路导体相连接的外部接线端子或引线。
8.6若引线用来与外部电路进行连接，则导线隔室内的导线自由长度152mm（6in）或更长。
例外，如果使用长的引线会带来明显的不利影响的话，引线可短于152mm（6in）。8.7外部接线用的端子应有除摩擦力之外的其它方法来防止其旋转。可以适当地使用锁紧垫圈。
8.8外部接线端子应装有焊接接头或装有由螺栓或螺丝紧固的压接接线端连接器。例外：如果有朝上翻转形接线片，杯形垫圈及类似物来将导线固定在一定位置上，则打算用于10号线规（5.3mm2）或更小导体的导线端子上可装有接线紧固螺钉8.9朝上翻转形接线片，杯形垫及类似物，应能够将8，5条所述尺寸的电源导线固定在螺丝或垫圈下面。
8.10接线紧固螺丝尺寸应不小于10号线规（4.8mm）直径。8.11用于外部接线紧固螺丝的接线片应是不小于1.27mm（0.050in）厚的金属。但如果接线紧固螺丝的拧紧不会使螺纹从金属片上剥落，则0.76mm（0.303in）厚的金属片5
SJ/Z9038-87
出允许的，如果需要在金属片上攻丝，则少应有两个以上的满扣。8.12与含有接地电路导体的电源电路相连的滤波器应有一个标有与电源电路接地导连接标记的接线端子或引线。
8.13用来与电源接地导体进行外部导线连接的接线端子应以白色金属镀层来标记，并能容易地区别于其它端子，或用其它方法如标在端子旁的接线图上来清楚标明与接地导体连接的端子。如果用引线代替端子，则引线的标记应为白色或自然灰色以区别于其它引线。
8.14如果为接线系统外部连接提供拆卸器或孔，则拆卸器或孔的周围应是一块平面，该平面应有足够大的面积以便将长度为标准长度，尺寸为与之配用的拆卸器或孔的最大尺寸的硬钢导管以六角防松螺母紧固方式安装于滤波器上。8.15对应于商业尺寸为1/2，3/4和1英寸的拆卸器的周图平面的最小直径应分别为1品，和）。
29.4，36.9和46.0mm（15，
8.16拆卸器应固定于在不使机壳变形的情况下能容易拆去的位置。且在搬动过程中能保持在原位置上。
【电源线连接式滤波器了
8.17电源线既可以永久能连接于滤波器，也可以是备有与滤波器上的插头配套的插座的可拆卸式电源线。
8.18电源线型号应为SJO，SJT，SJTO，SO，ST或STO。例外：如果滤波器准备使用在较细电源线的特殊设备上且滤波器已按41.13条逊行标记，则可以使用较低绝缘型的电源线。8.19电源线的额定电压规格应不低于滤波器的额定电压，且其载流量亦不低于滤波器的额定载流量。
8.20从滤波器外表面到插头平面之间测得的电源软线长度应不超过4.6m（15ft）8.21如果插头是有极性的，并且滤波器额定电压为125V或更低，或125/25.V或更低（三线式），则电源线中与电源地导体相连的那条导线应有接地标志。8.22插头的额定电流规格应不低于滤波器的额定电流并且其额定电压规格应与滤波器额定电压一致。
【直接插入式」
8.23插刀组装应符合连接插头的有关要求并且插刀外形和任何接地插针都应能与15A，125V的通用非锁紧插座配用。8.24具有直接插入插座的完整播刀的产品应符合表8.1规定。表8.1播入式产品的规格
M<0.79kg(28 0z)
WY/Z<1.36kg（480z）
WY/Z<1.36kg(480z)
WX<0.56N-m(8800z-in)
Zg≤82.6mm（3-1/4in）
SiS2Z和Z127mm（5in）
表中：
一质量，kg（oz）
W-重量，kg（oz）
SJ/Z9038--87
Y，Z9-距离，mm（i），如图8.1所示。Z——Z1或Z2中较短的距离，单位为mm（in），如图8.1所示。—S1或S2中较短的距离，单位为mm（in）如图8,1所示。X—X1或X中较短的距离，单位为mm（in），如图8.1所示。主视图
侧视图
G.G.=引力中心
图8.1插入式产品的尺寸
8.25当产品插人平行插刀双插座时，产品的任一部分都不应妨碍连接插头全部插人相邻插座。
例外：如果使相邻的插座彻底不能使用了，则产品不必遵守此要求。8.26直插单元不应备有安装脚。8.27直插单元的外壳应能够扣紧所连按接的插座。以防从插座上脱落，插刀任一点的投影截面周长不短于7.9mm（5/16in）9电源线衬套
SJ/Z9038-87
9.1电源线穿过金属板、罩、外壳开孔时，在通过导线的开孔部位上应有园滑的表面以防止损伤电源线。如果使用SPT2或SPT一3型电源线并且开口是在金属板上，则应具有绝缘衬套。
9.2陶瓷材料和一些模正湿合物作绝缘衬套通带是允许的。但木材或热塑清漆和沥背混合物作衬套则不允许。
9.3如果衬套厚度不小于1，2mm（3/64in），并且结构和固定位置的方式不受正常瀛度的不利影响，则可使用硬化红维材料。10应力消除
10.1设备应实有应力消除装以防止将电源线上所受的机械应力传到接线端子、接头或内部接线上。
10.2应力消除装置应符合第32章的应力消除要求。10.3如果电源线通过进线口的位移有可能导致电源线受到机械损伤，或使其工作在超出其额定温度或可能使间距（如与金属应力消除夹间的间距）减少到低于允许值，则应具有防止将电源线通过进线口握入滤波器的装置。10.4线结不能用作应力消除。
10.5无附加保护的金属应力消除夹或带可用于SVO，SJO，SJT，SJTO，SO，ST，STO或等效型电线上足可以的。只有当对电源线加上非导电的附加机保护时，金属应力消除夹或带方可用于SVT，SVTO，SPT--2，SPT-3或等效型电源线上。11插座
11.1作为滤波器部件的插密应有额定电流的标志。见41.8节，其额定电流应不高于滤波器额定电流且其额定电压应与滤波器额定电压一致。11.2插座应是接地型的，而且只有当滤波器具备有接地型头或其它接地措施时（见第21章），插座才是接地型捕欧。12过流保护
12.1具有过流（过负载）保护功能的装置应是适用于由支路或其它电路直接供电的类型。而且此支路或其它电路能与受试设备适当连接（除非设备上已有附加的保护）。12.2如果具有过流（过负载）保护装置，则该装置应连接于每个非接地电源支路导体和负载之间。任一过流保护装置均不能连入接地导体线路，除非它动作时能切断所有导体。插入式熔断器盒的螺钉以播板式熔断器盒的可触及接点应与负载相连。12.3如果简易滤波器有个或多个电路为一个或多个插头插座供电，并且如果与筒易滤波器作适当连接的支路或其它电路的过流保护不能对插座回路进行保护。则每个插座回路应备有独立的载流量不大于2)A或不大于插座额定电流规格（取其中较高者）的等效支路过流保护作为设备的一个部分。见第41.8节。8
13开关和控制器
SJ/Z9038-87
13.1每个开关和控制器都应有不低于所控制负荷的额定值。开关或控制器不应连于接地导体线路之中。除非开关或控制器的动作可同时断开全部非接地回路导体。14简易滤波器的安装
14.1筒易滤波器应提供安装装置。用于安装滤波器的螺栓、螺钉或其它零件应与装配滤波器组件用的紧固螺钉区别开来。14.2如果滤波器准备仅由硬金属导管支撑，则应符合33章要求。15绝缘材料
15.1未绝缘的带电件应安装于瓷质，酚醛化合物或其它适合丁特殊用途的材料上。15.2普通硬化纤维板可用作绝缘套管，垫圈，隔离件及档板。但如果因其收缩，电流漏泄或弯翘会引起尖火或触电危险，则不能用它作未绝缘带电件的底部支撑。热塑性材料作未绝缘带电件的底部支撑通常也是不允许的。但如果发现其具有机械强度和刚度，抗热性，阻燃性，绝缘性及其它特性满足应用要求，则也可以使用这类热塑性材料。15.3模压零部件应有一定的机械强度和刚度使其能承受实际使用的应力。16带电件
16.1载流零部件应有符合使用要求的机械强度和载流量并且应是银、铜、铜铂合金，或其它已判定为能够满足使用要求的材料。16.2末绝缘的带电件应固定于基座或安装面上，使其不能旋转和移位，以防止这样的移动导致间距减小到低于最小允许值。16.3仅靠两个表面问的摩探力来防止荐仆的旋转或移位是不允许的，但可以适当使用锁紧垫圈。
17带电件的可触及性。
17.1滤波器的电气部件（不是指简易滤波器本身）应合理放置或包封，以防止人在偶然的情况下触及到未绝缘的带电件或镀膜磁线。17.2如果用图17.1和17.2所示的试验指不能触及到未绝缘的带电件或镀膜磁线，则它们在机壳内所处的位置是合理的。试验时，应将图17.1的铰接式试验指插入任一个开口且在伸直的位置及弯曲一个或几个关节可达到的任何位置上转动进行试验。用图17.2的试验指试验时应对其施加最大为30N的力。18聚合材料的可燃性
18.1用作滤波器部件的所有聚合材料应依照SJ/Z9132-87,UL94《电气装置和设备中零部件用塑料材料的可燃性试验方法》分为94V-2,94V-1,94V-0，94V-5，94HF-—2或94HF—-1各级。
例外1：导线应符合19.2节的要求。-9
(2.61/64)
SJ/Z9036—87
图17.1国际电工委员会，带阻挡板的铰接式可触及性试验指所有尺寸均按IEC惯例用mm表示
SJ/Z9038-87
试验指末尾20mn与图17.1相同
图17.2国际电工委员会，刚性可触及试验指，所有尺寸均用mm表示例外2：任一尺寸少于3cmm（1.18in），容积小于2000mm（0.122in），并且离开未绝象带电件或镀膜磁线的距离不少于12.7mm的材料除外。例外：有全金属外壳并无通风孔的滤波器内的材料或封装件内的材料除外。例外4：收音机，电视接收机和视频设备用的设备滤波器，所用的灌封材料应定为90V-0，94V-i，94V-2级。
19导线
19.1滤波器的导线应标定电压，温度，以及实际应用中所要承受的其它条件。19.2对套，套管及导线应在其绝缘表面，导线插头面或同时在二者表面上印制上VW-1标志。
例外：有全金属外壳并且无通风孔的滤波器内部，以及灌封材料或镀膜磁线内部的衬套，套管及导线绝缘层不需要标上VW1。19.3导线的走线和固定应使导线以及有关电气接头均不会承受应力或机械损伤。19.4导线走线用的金属夹和导管的边缘应圆激而乎整。19.5应对以下部位提供非电气导体的附加机械保护：①会施压力于具有平均厚度小于0.76mm（0.033in）热塑望料绝缘并且为非全部编织的导体上的线夹。②对任何可能要移动的导线或绕组。
19.6导线的走线应远离锋利的边缘，螺钉、螺纹、毛刺、凸棱及类似物。19.7在全封闭滤波器的机壳内部，绝缘导线所穿过的金属壁上的孔应有平滑而圆整的衬套，或有导线能承受得了的平滑而圆整的表面以防止磨损导线。19.8所有的接头和连接处都应机械紧固，且具有良好的电气连续件。焊接连接处在焊接前应进行机械紧固。在判定电气连接是否合格时，应考虑到振动以及其它应力，机械连接装置对本目的来说是允许的。19.9如果接头和其它金属件之间的间隙不提供永久性绝缘，则接头应有与导休绝缘相等的绝缘。
19.10在判定由漆布，热塑性塑料或其它类型的绝缘胶布或套管所组成的接头绝缘是11
SJ/Z9038-87
否合格时，下列因素应予以考虑：机械强度，介质耐压特性，耐热和耐湿特性及其它类似特性，热塑性塑料绝缘胶布或套管附在锋利边缘上是不允诈的。19.11与导线紧固螺钉连接的绞合导线，其连接结构应使松散后的导线不会触及其它并非总与导线同极性的未绝缘带电件及非带电的金属件。可以采用压接端子连接器，焊接片，卷曲铁环，将导线所有股焊在一起以及其它等效方法来实现。20间距
20.1相反极性外部接线端于之间的间距以及外部接线端子与其它任何准和同极性的未绝缘金属件之间的间距应不低于表20.1的娶求。20.1A设备滤波器内部的间距应不低于相应的终端产品标准所述要求，如果某特殊的产品标准没作规定，则间距应满足20章要求。20.2除了外部接线端子以外，相反极性的未绝缘带电件间及未绝缘带电件与其它非相同极性的未绝缘金属件之间的间距应不低于表20.2的要求。如果某个未绝缘带电件是以除表面摩擦力外的其它方法非钢性定位的，或如果某可移动的非带电金属件是靠近未绝缘带电件的，则结构上应保证至少维持20.2条所示的最小间距。可移动部件的位置忽略不计。
20.3对这些要求来说：
A，打算与电路接地导体连接的未绝缘件被认为是相对于非带电金属件为相反极性。B，打算与电路中性线导体连接的未绝缘件可以根据中性线与其它导体间的电压予以考虑。
C，当电源电路不接地或系统接地未规定时，不带电金晟件间的间距应根据导体之间的最大电压来确定。
20.4靠导体连接器，铁环或类似物在外部进行连接的接线螺丝和螺栓，当连接器，铁环和类似物处于最小间距位置时，其间距应不低于表20.1要求。20.5在那些间距不够的地方使用的硬化纤维板或其它类似材料制成的绝缘套或隔板，其厚度应不低于0.79mm（0.031in），且合理放置，或材料不易受电孤的有害影响。例外1：厚度不低于0.38mm（0.015in）的硬化纤维板可以与不低于所要求的空气间距的50%的空气间距连用。
例外2：如果根据试验研究，发现绝缘材料在特殊应用中有等效效果，则少于规定厚度的绝缘材料也可使用。
