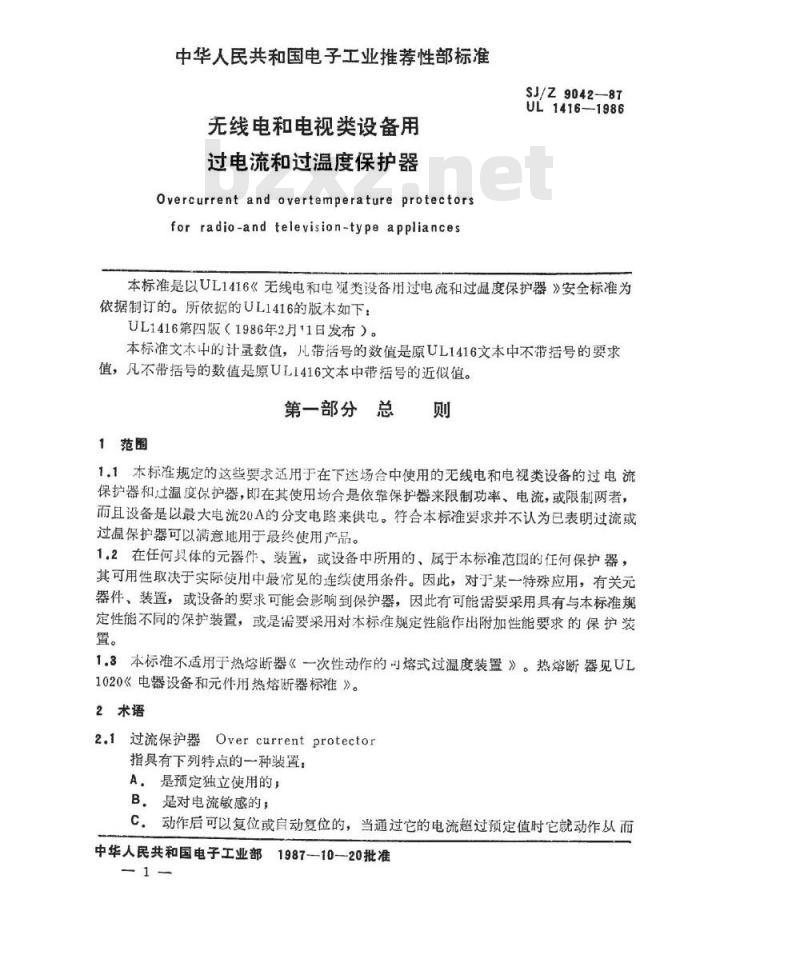

中华人民共和国电子工业推荐性部标准无线电和电视类设备用
过电流和过温度保护器
Overcurrent and overtemperature protectorsfor radio-and television-type appliancesSJ/Z9042-87
UL1416-1986
本标准是以UL1416《无线电和电视类设备用过电流和过度保护器》安全标准为依据制订的。所依据的UL1416的版本如下:UL1416第四版(1986年2月11日发布)。本标准文本中的计量数值,儿带措号的数值是原UL1416文本中不带括号的要求值,凡不带括号的数值是原UL1416文本中带括号的近似值。第一部分总
1范围
1.1本标准规定的这些要求适用于在下述场合中使用的无线电和电视类设备的过电流保护器和过温度保护器,即在其使用场合是依靠保护器来限制功率、电流,或限制两者,而且设备是以最大电流20A的分支电路来供电。符合本标准要求并不认为已表明过流或过温保护器可以满意地用于最终使用产品。1.2在任何具体的元器件,装置,或设备中所用的、属于本标准范国的任何保护器,其可用性取决于实际使用中最常见的连续使用条件。因此,对于某一特殊应用,有关元器件、装置,或设备的要求可能会影响到保护器,因此有可能需要采用具有与本标准规定性能不同的保护装置,或是需要采用对本标准规定性能作出附加性能要求的保护装置。
1.3本标准不适用于热熔断器《一次性动作的可熔式过温度装置》。热熔断器见UL1020《电器设备和元件用热熔断器标准》。2术语
2.1过流保护器Overcurrentprotecton指具有下列特点的一种装置:
A,是预定独立使用的;
B,是对电流敏感的;
C.动作后可以复位或自动复位的,当通过它的电流超过预定值时它就动作从而中华人民共和国电子工业部1987--10-—20批准-1
断开电路。
SJ/Z9042-87

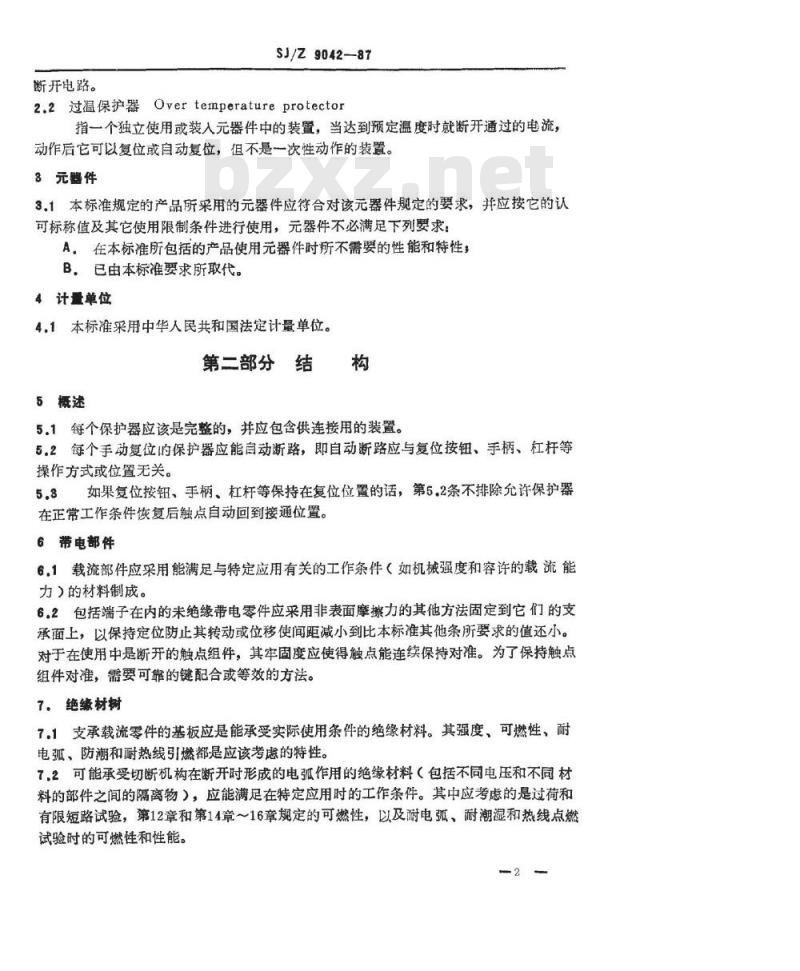

2.2过温保护器Overtemperatureprotector指一个独立使用或装入元器件中的装置,当达到预定温度时就断开通过的电流,动作后它可以复位或自动复位,但不是一次性动作的装置。3元器件
3.1本标准规定的产品所采用的元器件应符合对该元器件规定的要求,并应按它的认可标称值及其它使用限制条件进行使用,元器件不必满足下列要求:A,在本标准所包括的产品使用元器件时所不需要的性能和特性B,已由本标准要求所取代。
4计建单位
4.1本标准采用中华人民共和国法定计量单位。第二部分结构
5概述
5.1每个保护器应该是完整的,并应包含供连接用的装置。5.2每个手动复位的保护器应能自动断路,即自动断路应与复位按钮、手柄、杠杆等操作方式或位置无关。
5.3如果复位按钮、手柄、杠杆等保持在复位位置的话,第5.2条不排除允许保护器在正常工作条件恢复后触点自动回到接通位置。6带电部件
6.1载流部件应采用能满足与特定应用有关的工作条件(如机械强度和容许的载流能力)的材料制成。
6.2包括端子在内的未绝缘带电零件应采用非表面摩擦力的其他方法固定到它们的支承面上,以保持定位防止其转动或位移使间距减小到比本标准其他条所要求的值还小。对于在使用中是断开的触点组件,其牢固度应使得触点能连续保持对准。为了保持触点组件对准,需要可靠的键配合或等效的方法。7.绝缘材树
7.1支承载流零件的基板应是能承受实际使用条件的绝缘材料。其强度、可燃性,耐电孤、防潮和耐热线引燃都是应该考虑的特性。7.2可能承受切断机构在断开时形成的电弧作用的绝缘材料(包括不同电压和不同材料的部件之间的隔离物),应能满足在特定应用时的工作条件。其中应考虑的是过荷和有限短路试验,第12章和第14章~16章规定的可燃性,以及耐电弧、耐潮湿和热线点燃试验时的可燃性和性能。
8防腐蚀
SJ/Z9042--87

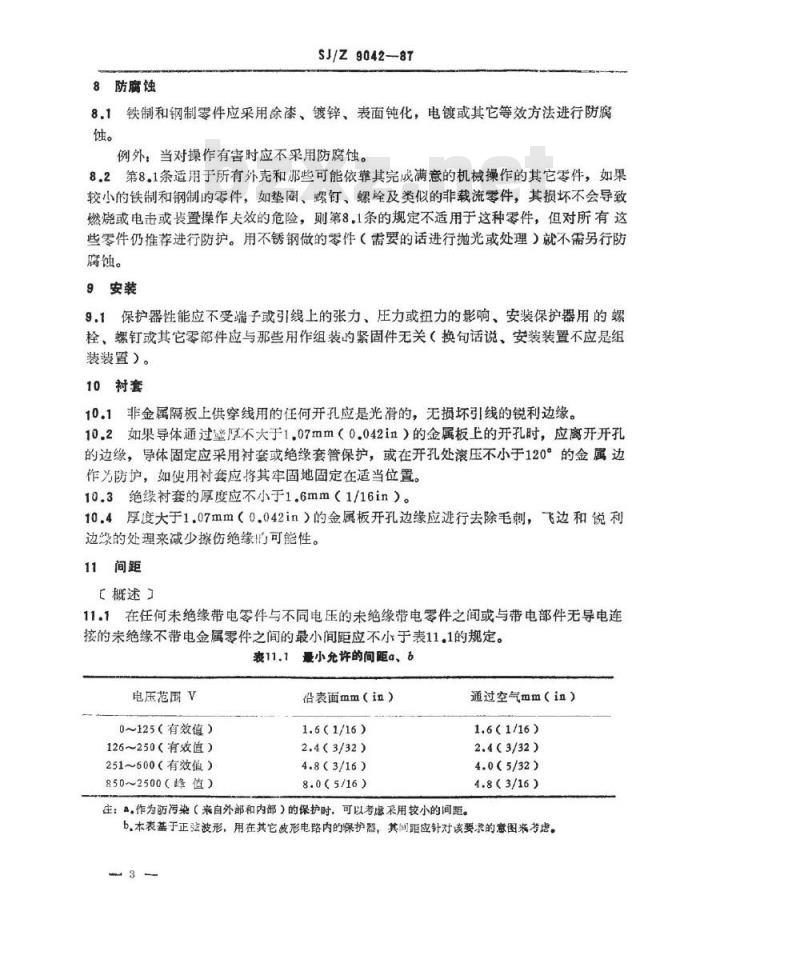

8.1铁制和钢制零件应采用除漆、镀锌、表面钝化,电镀或其它等效方法进行防腐蚀。
例外:当对操作有害时应不采用防腐蚀。8.2第8.1条适用于所有外壳和那些可能依靠其完成满意的机械操作的其它零件,如果较小的铁制和钢制的零件,如垫圈、螺钉、螺栓及类似的非载流零件,其损坏不会导致燃烧或电击或丧置操作夫效的危险,则第81条的规定不适用于这种零件,但对所有这些零件仍推荐进行防护。用不锈钢做的零件(需要的话进行抛光或处理)就不需另行防腐蚀。
9安装
9.1保护器性能应不受端子或引线上的张力、力或扭力的影响、安装保护器用的螺栓、螺钉或其它零部件应与那些用作组装的紧固件无关(换句话说、安装装置不应是组装装置)。
10衬套
10.1非金属隔板上供穿线用的任何开孔应是光滑的,无损坏引线的锐利边缘。10.2如果导体通过壁厚不大于1.07mm(0.042in)的金属板上的开孔时,应离开开孔的边缘,导体固定应采用衬套或绝缘套管保护,或在开孔处滚压不小于120°的金属边作为防护,如使用衬套应将其牢固地固定在适当位置。10.3绝缘衬套的厚度应不小于1.6mm(1/16in)。10.4厚度大于107mm(0.042in)的金属板开孔边缘应进行去除毛刺,飞边和锐利边终的处理来减少擦伤绝缘的可能性。11间距
[概述】
11.1在任何未绝缘带电零件与不同电压的未绝缘带电零件之间或与带电部件无导电连接的未绝缘不带电金属零件之间的最小间距应不小于表11.1的规定。表11.1最小允许的间距a、6
电压范围V
0~125(有效值)
126~250(有效值)
251~600(有效值)
850~2500(峰值)
怡表面mm(in)
1.6(1/16))
2.4(3/32)
4.8(3/16)
8.0(5/16)
通过空气mm(in)
1.6(1/16)
2.4(3/32)
4.0(5/32)
4.8(3/16)
注:a。作为防污染(来自外部和内部)的保护时,可以考虑采用较小的间距。b,本表基于正弦波形,用在其它波形电璐内的操护器,其间距应针对该要求的意图来考虑。3
[隔板]
SJ/Z9042--87

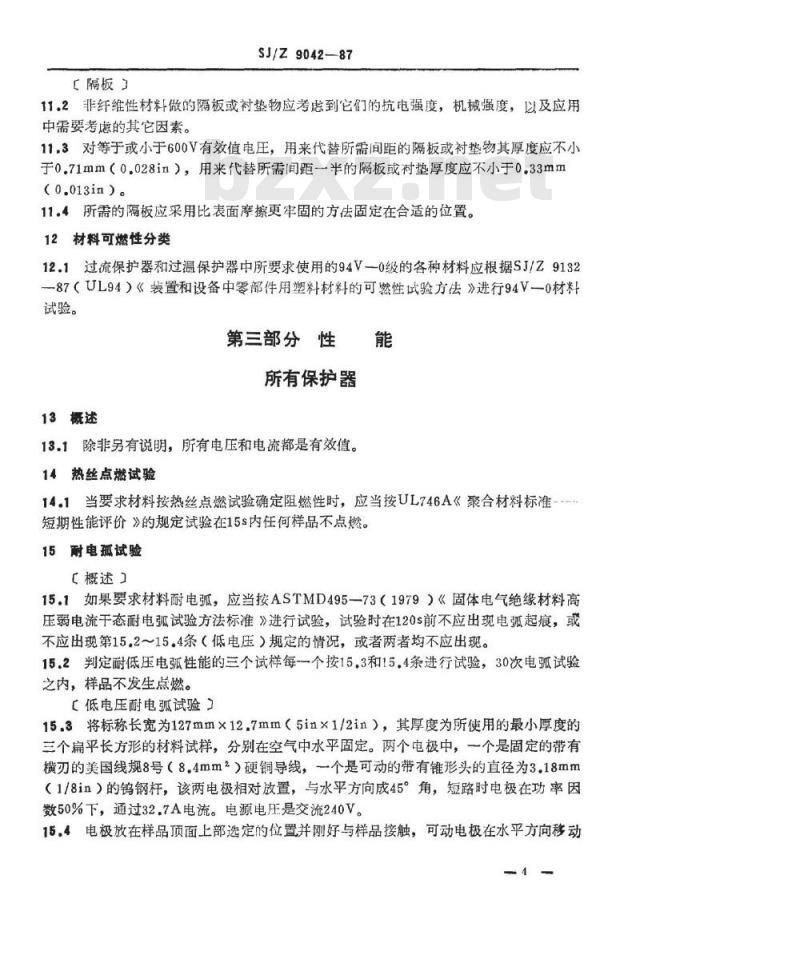

11.2非纤维性材料做的隔板或衬垫物应考虑到它们的抗电强度,机械强度,以及应用中需要考虑的其它因素。
11.3对等于或小于600V有效值电压,用来代替所需间距的隔板或衬垫物其厚度应不小于0.71mm(0.028in),用来代替所需间距半的隔板或对垫厚度应不小于0.33mm(0.013in)。
11.4所需的隔板应采用比表面摩擦更牢固的方法固定在合适的位置。12材料可燃性分类
12.1过流保护器和过温保护器中所要求使用的94V-0级的各种材料应根据SJ/Z9132—87(UL94)《装置和设备中零部件用塑料材料的可然性试验方法》进行94V-0材料试验。
第三部分性
所有保护器
13概述
13.1除非另有说明,所有电压和电流都是有效值。14热丝点燃试验
14.1当要求材料按热丝点燃试验确定阻燃性时,应当按UL746A《聚合材料标准---短期性能评价》的规定试验在15s内任何样品不点燃。15耐电孤试验
【概述】
15.1如果要求材料耐电弧,应当按ASTMD495一73(1979)《固体电气绝缘材料高压弱电流于态耐电弧试验方法标准》进行试验,试验时在120s前不应出现电弧起痕,或不应出现第15.2~15.4条(低电压)规定的情况,或者两者均不应出现。15.2判定耐低压电弧性能的三个试样每一个按15.3和15.4条进行试验,30次电孤试验之内,样品不发生点燃。
【低电压耐电弧试验】
15.3将标称长宽为127mm×12.7mm(5in×1/2in),其厚度为所使用的最小厚度的三个扁平长方形的材料试样,分别在空气中水平固定。两个电极中,一个是固定的带有横刃的美国线规8号(8.4mm2)硬铜导线,一个是可动的带有锥形头的直径为3.18mm(1/8in)的钨钢杆,该两电极相对放置,与水平方向成45°角,短路时电极在功率因数50%下,通过32.7A电流。电源电压是交流240V。15.4电极放在样品顶面上部选定的位置并刚好与样品接触,可动电极在水平方向移动4-
SJ/Z9342-37

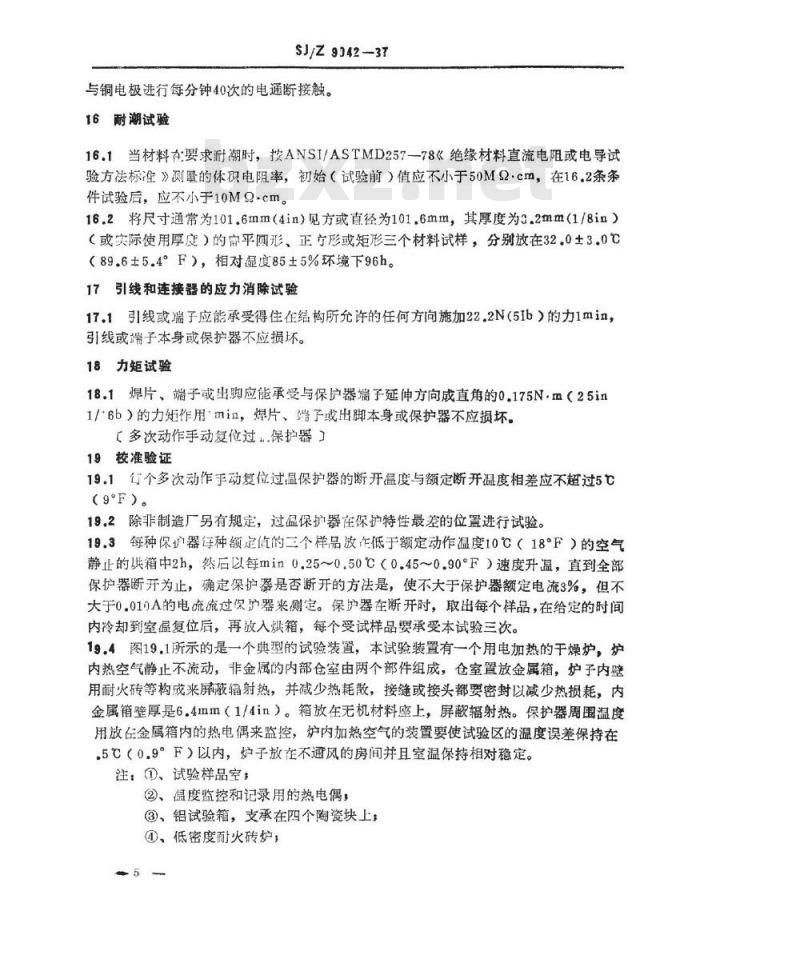

与铜电极进行每分钟40次的电通断接触。16耐潮试验
16.1当材料在要求耐潮时,按ANSI/ASTMD257--78《绝缘材料直流电阻或电导试验方法标准》测量的体积电阻率,初始(试验前)值应不小于50M2·cm,在16.2条条件试验后,应不小于10MQ·cm。16.2将尺寸通常为101.6mm(4in)见方或直径为101.6mm,其厚度为3.2mm(1/8in)(或实际使用厚度)的房平圆形、正方形或矩形三个材料试样,分别放在32.0±3.00(89.6士5.4°F),相对显度85±5%环境下96h。17引线和连接器的应力消除试验17.1引线或端子应能承受得住在结构所允许的任何方向施加22.2N(5Ib)的力1min,引线或端子本身或保护器不应损坏。18力矩试验
18.1焊片、端子或出脚应能承受与保护器端子延伸方向成直角的0.175N·m(25in1/6b)的力矩作用min,煤片、端子或出脚本身或保护器不应损坏。【多次动作手动复位过.保护器]19校准验证
19.1个多次动作手动复位过显保护器的断开温度与额定断开温度相差应不超过5(9°F)。
19.2除非制造厂另有规定,过温保护器在保护特性最差的位置进行试验。19.3每种保护器存种额定值的三个样品放乍低于额定动作温度10℃(18°F)的空气静止的供箱中2h,然后以每min0.25~0.50℃(0.45~0.90°F)速度升温,直到全部保护器断开为止,确定保护器是否断开的方法是,使不大于保护器额定电流3%,但不大于0.010A的电流流过保炉器来侧定。保护器在断开时,取出每个样品,在给定的时间内冷却到室温复位后,再放入烘箱,每个受试样品要承受本试验三次。19.4图19.1所示的是一个典型的试验装置,本试验装置有一个用电加热的干燥炉,炉内热空气静止不流动,非金属的内部仓室由两个部件组成,仓室置放金属箱,炉子内壁用耐火砖等构成来屏蔽辐射热,并减少热耗散,接缝或接头都要密封以减少热损耗,内金属箱壁厚是6.4mm(1/4in)。箱放在无机材料座上,屏蔽辐射热。保护器周围温度用放任金属箱内的热电偶来监控,炉内加热空气的装置要使试验区的温度误差保持在.5℃(0.9°F)以内,炉子放在不风的房间并且室温保持相对稳定。注:①、试验样品空:
②、温度监控和记录用的热电偶,③、铝试验箱,支承在四个陶瓷块上①、低密度而火砖炉:
?、陶瓷炉衬,
SJ/Z9042-87
图19.1典型校准炉
?、在试验箱与炉衬间从炉底插入的温度控制热电偶,?、嵌入炉子内壁的加热线圈
8、与用作镇流电阻器的炉子加热器串联的加热元件。A=63×114×114mm(2±×4±×4in)B=63×228×228mm,孔82×82mm20耐久试验
(2毫×9×9in,孔3×3±in)
20.1多次动作手动复位过温保护器在温度高于额定工作温度7.0℃(12.6°F)时应断SJ/Z9042-87
开。在50个动作循环后,保护器应仍可以动作,触点应无烧坏或凹痕。20.2承受19.3条试验的三个样品放在保持高于切断动作温度7.0℃(12.6°F)的空气不流动炉内,在额定电压下通过阻性负载通以额定电流。每个样品切断动作后单独取出,在给定的时间冷却到室温,复位,再放入炉子,这样在每个样品上总共进行50次。21校准复验证
21.1承受19.3和20.2条规定试验的三个样品要按19.3规定的方法重复校验并应符合19.1条的要求。
22有限短路试验
22.1预计用在初级电路的多次动作手动复位过温保护器应按22.2和22.3条规定进行试验。在试验时或试验后应无燃烧或电击的危险现象。例外:根据制造厂要求,保护器可以按预定要求安装在最终使用的产品上进行本试验。
表22.1限定短路试验
额定电流(A)最大值
铜导线规格美国线规号
试验电流(A)
22.2预计用于初级电路的每种多次动作手动复位过温保护器的三个样品,要在带有20A的一次性熔断器的情况下承受由来自额定电压支路的有限短路试验,与保护器串联的熔断器的熔断特性是这样的,当熔断器与保护器串联流过40A电流时,熔断器在12s内不熔断。如果在前一次动作后仍能正常工作,则保护器的每个极要经受三次试验。第一次动作是把过温保护器的接点接通,然后再把短路电路接通到保扩器,第二次和第三次动作是过温保护器的触点打开,然后再短路闭合,电路的限制电流应按照表22.1规定。在电路无过温保护器以及接上导线和熔断器的情况下测量电路的限制电流。电路的功率因数为0.9~1.0。按照表22.1规定的二根长1.68m(5±ft)的铜线接入电路。用棉花包裹过温度保护器。不带电金属部件和靠近不导电外部部件的金属都要通过1A熔断器接地。
22.3如果过温保护器或分路熔断器或二者在断开电路时不点燃棉花,如果保护器的引线或端子不损坏,如果接地的1A熔断器不断开,则试验结果是合格的。如果过温保护器在有限短路试验的第一次或第二次动作时不可能再工作,这样性能仍认为合格。23介质耐压试验
23.1多次动作,手动复位过温保护器应能承受60Hz正弦波电压1000V加两倍额定电压7
SJ/Z9042-87www.bzxz.net
作用1min后而不击穿,电压施加在下列部位:A.未绝缘带电部件与不带电金属部件之间;B,相反极性的带电部件之间;
C,未绝缘带电部件与缠绕在绝缘材料(如果有的话)上的金属箔之间。23.2确定保护器是否符合23.1条的规定应使用输出电压为正弦波且幅值可变的变压器对保护器进行试验。施加的电压从零开始上升到所需的试验电压,并维持在该电压值1min。试验电压要在电压表能准确地指示出施加电压值的情况下尽可能快地匀速施加。
23.3为了证实是否满足23.1条要求,应试验六个样品。24可靠断路试验
24.1多次动作、手动复位过保护器的切断动作应是可靠的。24.210个处于断开状态的样品分别与具有额定电压的电源和已校准到承载额定电流的阻性负载串联。该电路保持不变2h,不得出现任何大于额定电流1%的电流或0.5mA的电流,取其中较小的一个。
25过负荷试验
25.1多次动作、手动复位过温保护器额定电压下,功率因数为0.750.80时应能切断额定电流1.5倍的试验电流。
例外:如果保护器顶计不封闭使用,本试验可以不做。25.2接点应可靠地切断电路,而本身不会出现导致保护器不能动作的损坏,封闭元件的外壳应保持原封不动,切断机构不得对距离带电部件12.7mm(1/2in)(或根据制造厂规定用更短距离),该带电件通过3A熔断器连接到电源相反极的导电遮护板产生飞弧,保护器的整体引线不应出现任问损伤。25.3作为过温保护器的内部零件它可能接地或接成品外露件的不带电金属件,试验时应通过3A熔断器连接地很少会对地放电(飞弧)的带电极上。25.4过温保护器的10个样品要在每种额定值下承受过负荷试验,每个样品进行50次试验。
【多次动作、自动复位过温保护器26校准验证试验
26.1多次动作、自动复位过温保护器的断开温度与额定断开温度相差不超过5℃(9°F)。
26.2除非制造厂另有规定,过温保护器安装在保护特性最差的位置进行试验。26.3每种额处值的过量尽宁器的三个样品放在低于额定工作温度10℃(18°F)热空气静止的干燥炉中2h。然后以每分钟片温0.25~0.50℃(0.45~0.90°F)来导致保护器断开。用使流过保护器的电流不大于保器额定电流3%,也不大于0,010A的方法测-8—
SJ/Z9042—87
定保护器断开动作。断开后从炉中取出每个样品,冷即到室温,再放入炉中。受试的每个样品要承受本试验三次。
6.4典型试验装置见19.4条规定。27耐久试验
27.1自动复位过温保护器应在27.2条规定的电流下循环动作6000次而不受损坏,即不致引起保护器不能动作或明显改变其校准值。例外:如果6000次循环动作,(包括自复位时间)不到15d就能完成,这个试验要继续进行到15d。
27.2在承受26.3条规定的试验后的三个样品应承受可引起触点动作的热源作用,动作速度为不大于1次/min,通电时间为试验时间的50±20%。在额定电压下通过阻性负载的额定电流流过保护器。
28校准复验证
28.1在耐久试验后测得的过温度保护器的断开温度与额定断开温度相差应不超过10℃(18°F)。
28.2承受26.3和27.2条所述试验的三个样品应采用26.3条规定的方法重新判定。但初始炉温应低于额定断开温度15℃(27°F)。29有限短路试验
29.1用在初级电路的自动复位过温保护器应按29.2和29.3条的规定进行试验。在试验时或试验后应无燃烧或电击危险迹象。例外:根据制造厂要求,保护器可以装在最终使用的产品上来进行本试验。29.2预计用于初级电路的每种白动复位过温保护器的三个样品,要承受有限短路试验,有限短路利用接有20A熔断器并具有额定电压的支路来产生。支路中熔断器的熔断特性是,当保护器与熔断器串联通以40A电流时,该熔断器在12s内不会熔断。在前一次动作后,在正常条件下保护器的每一端要承受三次试验。第一次动作是把过温保护器的触点接通,然后再把短路电路接通到保护器,第二次和第三次动作是过温保护器的触点断开,然后再短路闭合。电路的限制电流应按照表29.1规定。在电路中无过温保护器连接导线和熔断器的情况下,测量电路的限制电流。电路的功率因数为0.9~1.0。按照表29.1规定的二根长1.68m(5ft)的铜线接人电路。用棉花包裹过温保护器。不带电金属部件和靠近不导电外部部件的金属都要通过1A熔断器接地。表29.1有限短路试验
额定电流(A)最大值
铜导线规格美国线规号
试验电流(A)
SJ/Z 9042-87
29.3如果过温保护器或分路熔断器或二者在断开电路时不点燃棉花,如果保护器的引线或端子不出现损坏,如果接地的1A熔断器不断开,试验结果是合格的。如果过温度保护器在有限短路试验的第一次或第二次动作时不能再工作,这样性能仍认为合格。30介质耐压试验
30.1自动复位过温保护器应能承受60Hz正弦波电压1000V加两倍额定电压作用1min而不击穿,电压施加在下列部位:A,未绝缘带电部件与不带电金属部件之间B.相反极性的带电部件之间,
C.未绝缘带电部件与缠绕在绝缘材料(如果有的话)上的金属箔之间。30.2确定保护器是否符合30.1条的规定,应使用输出电压为正弦波且幅值可变的变压器对保护器进行试验。施加的电汪从零开始上升到所需的试验电压,并维持在该电压值1min。试验电压要在电压表能准确地指示出施加电压值的情况上尽可能快地匀速施加。
30.3为了证实是否满足30.1条要求,应试验3个样品。31可靠断路试验
31.1自动复位过温保护器的切断动作应是可靠的。31.210个通过加热达到断开状态的样品分别与具有额定电压的电源和已校准到承载额定电流的阻性负载串联。该电路保持不变2h,不得出现任何大于额定电流1%的电流或0.5mA的电流,取其中较小的一个。32过负荷试验
32.1自动复位过温保护器在额定电压下,功率因数为C.7~0.80时,应能切断为额定电流1.5倍的试验电流。
例外,如果保护器不封闭使用,本试验可以不做。32.2触点应可靠地切断电路而不使电路受到损坏而使保护器不能动作。封闭元件的外壳应保持不动。切断机构距离带电部件12.7mm(1/2in)(或根据制造厂规定用更短距离),该带电件通过3A熔断器连接到电原的相反极的导电遮护板产生飞弧。对保护器的整体引线不应出现任何损伤。32.3作为过温保护器的内部零件它可能接地或接成品外露件的不带电金属件,试验时应通过3A熔断器连接到很少会对地放电(飞弧)的带电极上。32.4过温度保护器的三个样品要在每种额定值下承受过负荷试验,每个样品进行50次试验。
【两端、手动复位过流保护器]33概述
-10—
SJ/Z9042-87
33.1两手动复位过流保护器应安装在保护性能最差的位国进行试验。33.2每种过流保护器的六个样品承受第34~38章规定的全部试验。33.3全部试验在度为25.0±3.0C(77.0±5.4°F)的空气中进行。33.4额定值包括交流或直流两种,如果保护器具有交流和直流两种额定值,则应在两种状态都进行试验,除非一种试验方式能代表两种状态。34校准验证和校准复验证
34.1两端手动复位过流保护器在承受第35章规定过负荷试验前和试验后,在达到热稳定后应承载额定电流(见49.1条)至少1h而不断开。34.2过流保护器的六个样品分别用一个可变负载电阻串联到一个具有额定电压的电源,当用接触到保护器端子的热电偶测得的温度不变时,则认为达到了热稳定。敢以5min间隔连续三次读数,作为对热稳定的判定。34.3两端手动复位过流保护器在承受第35章规定的过负荷试验前和试验后,在承载额定电流175%的电流(见49.1条)时,2min内应断开,在承载额定电流200%的电流时1min内应断开。
34.4过流保护器校准试验应用符合表38,1规定规格的长度不少于1.22m(4ft)的导线与每个接线端连接。导线的载流容量最小应等于过流保护器的最大额定电流,如果过电流保护器接端太小而不能容纳上述规格的导线,则应采用接线端预定要容纳的最大规格的导线。
34.5六个样品的每一个要在每种电流下循环动作六次。断开后,在复位前至少要有2min的冷却时间。
35过负荷试验
35.1两端手动复位过流保扩器在制造厂规定的电流下应循环动作50次,而不出现下列损伤:即不能再工作,校准值变化,造成电击危险或导致材料的任何燃烧。35.2经过校准试验后,过电流保护器的每个样品同可变电阻负载(功率因数为1.0)串联连接到具有额定电压电源的不接地端。在不带电金属部件与接地之间接入一个1A的熔断器。用棉花包裹保护器。每个样品要在35.1条规定的电流下的切断,该电路循环动作50次,每次循环动作之间有30s的间隔,前10次循环动作用试验电路闭合样品,余下40次循环是用样品闭合试验电路。如果不可能的话,则全部50次循环都用样品闭合试验电路。
35.3如果在结束时每个样品可动作(没有电气损伤或机械故障),1A的接地熔断器是完好的,无保护器零件或棉花燃烧,则试验结果是合格的。35.4紧接本章规定的过负荷试验结束后,每个样品要承受第34章规定的试验。36介质耐压试验
86.1两端手动复位过流保护器应能承受60Hz正弦波电压1000V加两倍额定电压作用-
SJ/Z9042-87
1min而不击穿,电压施加在下列部位,A。未绝缘带电部件与不带电金属部件之间,B。相反极性的带电部件之间,
C。未绝缘带电部件与缠绕在绝缘材料上的金属箱之间。36.2确定保护器是否符合36.1条的规定应使用输出电压为正弦波且幅值可变的变压器对保护器进行试验。施加的电压从零开始上开到所需的试验电压,并维持在该电压值1min。试验电压要在电压表能准确地指示出施加电压值的情况下尽可能快地匀速施加。36.3过电流保护器六个样品的每一个在承受过负荷试验后进行测试,以确定是否符合36.1条的规定。
37可靠断路试验
87.1两端手动复位过流保护器的切断动作应是可靠的。37.2三个断开状态的样品(预先做过试验的样品)分别与具有额定电压的电源和已经过校准承载额定电流的阻性负载串联。该电路保持不变2h,不得出现任何大于额定电流1%的电流或0.5mA的电流,取其中较小的一个。38有限短路试验
38.1用在初级电路的两端手动复位过流保护器应按38.2和38.3条规定进行试验,在试验时或试验后应无燃烧或电击的危险迹象。例外,根据制造厂要求,可以将保护器按预定方式安装在最终使用产品上进行试验。38.2预计用于初级电路的两端手动复位过电流保护器的三个样品,要承受有限短路试验,有限短路利用接有20A熔断器并具有额定电压的支路来产生。支路中熔断器的熔断特性是:当保护器与熔断器串联通过40A电流时,该熔断器在12s内不会熔断。在前一次动作后,如果保护器处于能动作的条件下,则保护器的每一端要经受三次试验。第一次动作是过电流保护器的触点处于闭合状态,然后将保护器上的短路电路闭合。第二次和第三次动作是把过电流保护器的触点处于切断状态,然后再将短路电路闭合。电路的限制电流应按照表38.1规定。在电路中无过流保护器并连接导线和熔断器的情况下测量电路的限制电流。电路的功率因数为0.91.0。按照表38.1规定的二根长1.68m(5ft)的铜线接入电路。用棉花包裹保护器,不带电金属部件和靠近不导电外部件的金属都要通过1A熔断器接地。
表38.1有限短路试验
额定电流(A)最大值
铜导线规格美国线规号
试验电流(A)
—12—

小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
过电流和过温度保护器
Overcurrent and overtemperature protectorsfor radio-and television-type appliancesSJ/Z9042-87
UL1416-1986
本标准是以UL1416《无线电和电视类设备用过电流和过度保护器》安全标准为依据制订的。所依据的UL1416的版本如下:UL1416第四版(1986年2月11日发布)。本标准文本中的计量数值,儿带措号的数值是原UL1416文本中不带括号的要求值,凡不带括号的数值是原UL1416文本中带括号的近似值。第一部分总
1范围
1.1本标准规定的这些要求适用于在下述场合中使用的无线电和电视类设备的过电流保护器和过温度保护器,即在其使用场合是依靠保护器来限制功率、电流,或限制两者,而且设备是以最大电流20A的分支电路来供电。符合本标准要求并不认为已表明过流或过温保护器可以满意地用于最终使用产品。1.2在任何具体的元器件,装置,或设备中所用的、属于本标准范国的任何保护器,其可用性取决于实际使用中最常见的连续使用条件。因此,对于某一特殊应用,有关元器件、装置,或设备的要求可能会影响到保护器,因此有可能需要采用具有与本标准规定性能不同的保护装置,或是需要采用对本标准规定性能作出附加性能要求的保护装置。
1.3本标准不适用于热熔断器《一次性动作的可熔式过温度装置》。热熔断器见UL1020《电器设备和元件用热熔断器标准》。2术语
2.1过流保护器Overcurrentprotecton指具有下列特点的一种装置:
A,是预定独立使用的;
B,是对电流敏感的;
C.动作后可以复位或自动复位的,当通过它的电流超过预定值时它就动作从而中华人民共和国电子工业部1987--10-—20批准-1
断开电路。
SJ/Z9042-87
2.2过温保护器Overtemperatureprotector指一个独立使用或装入元器件中的装置,当达到预定温度时就断开通过的电流,动作后它可以复位或自动复位,但不是一次性动作的装置。3元器件
3.1本标准规定的产品所采用的元器件应符合对该元器件规定的要求,并应按它的认可标称值及其它使用限制条件进行使用,元器件不必满足下列要求:A,在本标准所包括的产品使用元器件时所不需要的性能和特性B,已由本标准要求所取代。
4计建单位
4.1本标准采用中华人民共和国法定计量单位。第二部分结构
5概述
5.1每个保护器应该是完整的,并应包含供连接用的装置。5.2每个手动复位的保护器应能自动断路,即自动断路应与复位按钮、手柄、杠杆等操作方式或位置无关。
5.3如果复位按钮、手柄、杠杆等保持在复位位置的话,第5.2条不排除允许保护器在正常工作条件恢复后触点自动回到接通位置。6带电部件
6.1载流部件应采用能满足与特定应用有关的工作条件(如机械强度和容许的载流能力)的材料制成。
6.2包括端子在内的未绝缘带电零件应采用非表面摩擦力的其他方法固定到它们的支承面上,以保持定位防止其转动或位移使间距减小到比本标准其他条所要求的值还小。对于在使用中是断开的触点组件,其牢固度应使得触点能连续保持对准。为了保持触点组件对准,需要可靠的键配合或等效的方法。7.绝缘材树
7.1支承载流零件的基板应是能承受实际使用条件的绝缘材料。其强度、可燃性,耐电孤、防潮和耐热线引燃都是应该考虑的特性。7.2可能承受切断机构在断开时形成的电弧作用的绝缘材料(包括不同电压和不同材料的部件之间的隔离物),应能满足在特定应用时的工作条件。其中应考虑的是过荷和有限短路试验,第12章和第14章~16章规定的可燃性,以及耐电弧、耐潮湿和热线点燃试验时的可燃性和性能。
8防腐蚀
SJ/Z9042--87
8.1铁制和钢制零件应采用除漆、镀锌、表面钝化,电镀或其它等效方法进行防腐蚀。
例外:当对操作有害时应不采用防腐蚀。8.2第8.1条适用于所有外壳和那些可能依靠其完成满意的机械操作的其它零件,如果较小的铁制和钢制的零件,如垫圈、螺钉、螺栓及类似的非载流零件,其损坏不会导致燃烧或电击或丧置操作夫效的危险,则第81条的规定不适用于这种零件,但对所有这些零件仍推荐进行防护。用不锈钢做的零件(需要的话进行抛光或处理)就不需另行防腐蚀。
9安装
9.1保护器性能应不受端子或引线上的张力、力或扭力的影响、安装保护器用的螺栓、螺钉或其它零部件应与那些用作组装的紧固件无关(换句话说、安装装置不应是组装装置)。
10衬套
10.1非金属隔板上供穿线用的任何开孔应是光滑的,无损坏引线的锐利边缘。10.2如果导体通过壁厚不大于1.07mm(0.042in)的金属板上的开孔时,应离开开孔的边缘,导体固定应采用衬套或绝缘套管保护,或在开孔处滚压不小于120°的金属边作为防护,如使用衬套应将其牢固地固定在适当位置。10.3绝缘衬套的厚度应不小于1.6mm(1/16in)。10.4厚度大于107mm(0.042in)的金属板开孔边缘应进行去除毛刺,飞边和锐利边终的处理来减少擦伤绝缘的可能性。11间距
[概述】
11.1在任何未绝缘带电零件与不同电压的未绝缘带电零件之间或与带电部件无导电连接的未绝缘不带电金属零件之间的最小间距应不小于表11.1的规定。表11.1最小允许的间距a、6
电压范围V
0~125(有效值)
126~250(有效值)
251~600(有效值)
850~2500(峰值)
怡表面mm(in)
1.6(1/16))
2.4(3/32)
4.8(3/16)
8.0(5/16)
通过空气mm(in)
1.6(1/16)
2.4(3/32)
4.0(5/32)
4.8(3/16)
注:a。作为防污染(来自外部和内部)的保护时,可以考虑采用较小的间距。b,本表基于正弦波形,用在其它波形电璐内的操护器,其间距应针对该要求的意图来考虑。3
[隔板]
SJ/Z9042--87
11.2非纤维性材料做的隔板或衬垫物应考虑到它们的抗电强度,机械强度,以及应用中需要考虑的其它因素。
11.3对等于或小于600V有效值电压,用来代替所需间距的隔板或衬垫物其厚度应不小于0.71mm(0.028in),用来代替所需间距半的隔板或对垫厚度应不小于0.33mm(0.013in)。
11.4所需的隔板应采用比表面摩擦更牢固的方法固定在合适的位置。12材料可燃性分类
12.1过流保护器和过温保护器中所要求使用的94V-0级的各种材料应根据SJ/Z9132—87(UL94)《装置和设备中零部件用塑料材料的可然性试验方法》进行94V-0材料试验。
第三部分性
所有保护器
13概述
13.1除非另有说明,所有电压和电流都是有效值。14热丝点燃试验
14.1当要求材料按热丝点燃试验确定阻燃性时,应当按UL746A《聚合材料标准---短期性能评价》的规定试验在15s内任何样品不点燃。15耐电孤试验
【概述】
15.1如果要求材料耐电弧,应当按ASTMD495一73(1979)《固体电气绝缘材料高压弱电流于态耐电弧试验方法标准》进行试验,试验时在120s前不应出现电弧起痕,或不应出现第15.2~15.4条(低电压)规定的情况,或者两者均不应出现。15.2判定耐低压电弧性能的三个试样每一个按15.3和15.4条进行试验,30次电孤试验之内,样品不发生点燃。
【低电压耐电弧试验】
15.3将标称长宽为127mm×12.7mm(5in×1/2in),其厚度为所使用的最小厚度的三个扁平长方形的材料试样,分别在空气中水平固定。两个电极中,一个是固定的带有横刃的美国线规8号(8.4mm2)硬铜导线,一个是可动的带有锥形头的直径为3.18mm(1/8in)的钨钢杆,该两电极相对放置,与水平方向成45°角,短路时电极在功率因数50%下,通过32.7A电流。电源电压是交流240V。15.4电极放在样品顶面上部选定的位置并刚好与样品接触,可动电极在水平方向移动4-
SJ/Z9342-37
与铜电极进行每分钟40次的电通断接触。16耐潮试验
16.1当材料在要求耐潮时,按ANSI/ASTMD257--78《绝缘材料直流电阻或电导试验方法标准》测量的体积电阻率,初始(试验前)值应不小于50M2·cm,在16.2条条件试验后,应不小于10MQ·cm。16.2将尺寸通常为101.6mm(4in)见方或直径为101.6mm,其厚度为3.2mm(1/8in)(或实际使用厚度)的房平圆形、正方形或矩形三个材料试样,分别放在32.0±3.00(89.6士5.4°F),相对显度85±5%环境下96h。17引线和连接器的应力消除试验17.1引线或端子应能承受得住在结构所允许的任何方向施加22.2N(5Ib)的力1min,引线或端子本身或保护器不应损坏。18力矩试验
18.1焊片、端子或出脚应能承受与保护器端子延伸方向成直角的0.175N·m(25in1/6b)的力矩作用min,煤片、端子或出脚本身或保护器不应损坏。【多次动作手动复位过.保护器]19校准验证
19.1个多次动作手动复位过显保护器的断开温度与额定断开温度相差应不超过5(9°F)。
19.2除非制造厂另有规定,过温保护器在保护特性最差的位置进行试验。19.3每种保护器存种额定值的三个样品放乍低于额定动作温度10℃(18°F)的空气静止的供箱中2h,然后以每min0.25~0.50℃(0.45~0.90°F)速度升温,直到全部保护器断开为止,确定保护器是否断开的方法是,使不大于保护器额定电流3%,但不大于0.010A的电流流过保炉器来侧定。保护器在断开时,取出每个样品,在给定的时间内冷却到室温复位后,再放入烘箱,每个受试样品要承受本试验三次。19.4图19.1所示的是一个典型的试验装置,本试验装置有一个用电加热的干燥炉,炉内热空气静止不流动,非金属的内部仓室由两个部件组成,仓室置放金属箱,炉子内壁用耐火砖等构成来屏蔽辐射热,并减少热耗散,接缝或接头都要密封以减少热损耗,内金属箱壁厚是6.4mm(1/4in)。箱放在无机材料座上,屏蔽辐射热。保护器周围温度用放任金属箱内的热电偶来监控,炉内加热空气的装置要使试验区的温度误差保持在.5℃(0.9°F)以内,炉子放在不风的房间并且室温保持相对稳定。注:①、试验样品空:
②、温度监控和记录用的热电偶,③、铝试验箱,支承在四个陶瓷块上①、低密度而火砖炉:
?、陶瓷炉衬,
SJ/Z9042-87
图19.1典型校准炉
?、在试验箱与炉衬间从炉底插入的温度控制热电偶,?、嵌入炉子内壁的加热线圈
8、与用作镇流电阻器的炉子加热器串联的加热元件。A=63×114×114mm(2±×4±×4in)B=63×228×228mm,孔82×82mm20耐久试验
(2毫×9×9in,孔3×3±in)
20.1多次动作手动复位过温保护器在温度高于额定工作温度7.0℃(12.6°F)时应断SJ/Z9042-87
开。在50个动作循环后,保护器应仍可以动作,触点应无烧坏或凹痕。20.2承受19.3条试验的三个样品放在保持高于切断动作温度7.0℃(12.6°F)的空气不流动炉内,在额定电压下通过阻性负载通以额定电流。每个样品切断动作后单独取出,在给定的时间冷却到室温,复位,再放入炉子,这样在每个样品上总共进行50次。21校准复验证
21.1承受19.3和20.2条规定试验的三个样品要按19.3规定的方法重复校验并应符合19.1条的要求。
22有限短路试验
22.1预计用在初级电路的多次动作手动复位过温保护器应按22.2和22.3条规定进行试验。在试验时或试验后应无燃烧或电击的危险现象。例外:根据制造厂要求,保护器可以按预定要求安装在最终使用的产品上进行本试验。
表22.1限定短路试验
额定电流(A)最大值
铜导线规格美国线规号
试验电流(A)
22.2预计用于初级电路的每种多次动作手动复位过温保护器的三个样品,要在带有20A的一次性熔断器的情况下承受由来自额定电压支路的有限短路试验,与保护器串联的熔断器的熔断特性是这样的,当熔断器与保护器串联流过40A电流时,熔断器在12s内不熔断。如果在前一次动作后仍能正常工作,则保护器的每个极要经受三次试验。第一次动作是把过温保护器的接点接通,然后再把短路电路接通到保扩器,第二次和第三次动作是过温保护器的触点打开,然后再短路闭合,电路的限制电流应按照表22.1规定。在电路无过温保护器以及接上导线和熔断器的情况下测量电路的限制电流。电路的功率因数为0.9~1.0。按照表22.1规定的二根长1.68m(5±ft)的铜线接入电路。用棉花包裹过温度保护器。不带电金属部件和靠近不导电外部部件的金属都要通过1A熔断器接地。
22.3如果过温保护器或分路熔断器或二者在断开电路时不点燃棉花,如果保护器的引线或端子不损坏,如果接地的1A熔断器不断开,则试验结果是合格的。如果过温保护器在有限短路试验的第一次或第二次动作时不可能再工作,这样性能仍认为合格。23介质耐压试验
23.1多次动作,手动复位过温保护器应能承受60Hz正弦波电压1000V加两倍额定电压7
SJ/Z9042-87www.bzxz.net
作用1min后而不击穿,电压施加在下列部位:A.未绝缘带电部件与不带电金属部件之间;B,相反极性的带电部件之间;
C,未绝缘带电部件与缠绕在绝缘材料(如果有的话)上的金属箔之间。23.2确定保护器是否符合23.1条的规定应使用输出电压为正弦波且幅值可变的变压器对保护器进行试验。施加的电压从零开始上升到所需的试验电压,并维持在该电压值1min。试验电压要在电压表能准确地指示出施加电压值的情况下尽可能快地匀速施加。
23.3为了证实是否满足23.1条要求,应试验六个样品。24可靠断路试验
24.1多次动作、手动复位过保护器的切断动作应是可靠的。24.210个处于断开状态的样品分别与具有额定电压的电源和已校准到承载额定电流的阻性负载串联。该电路保持不变2h,不得出现任何大于额定电流1%的电流或0.5mA的电流,取其中较小的一个。
25过负荷试验
25.1多次动作、手动复位过温保护器额定电压下,功率因数为0.750.80时应能切断额定电流1.5倍的试验电流。
例外:如果保护器顶计不封闭使用,本试验可以不做。25.2接点应可靠地切断电路,而本身不会出现导致保护器不能动作的损坏,封闭元件的外壳应保持原封不动,切断机构不得对距离带电部件12.7mm(1/2in)(或根据制造厂规定用更短距离),该带电件通过3A熔断器连接到电源相反极的导电遮护板产生飞弧,保护器的整体引线不应出现任问损伤。25.3作为过温保护器的内部零件它可能接地或接成品外露件的不带电金属件,试验时应通过3A熔断器连接地很少会对地放电(飞弧)的带电极上。25.4过温保护器的10个样品要在每种额定值下承受过负荷试验,每个样品进行50次试验。
【多次动作、自动复位过温保护器26校准验证试验
26.1多次动作、自动复位过温保护器的断开温度与额定断开温度相差不超过5℃(9°F)。
26.2除非制造厂另有规定,过温保护器安装在保护特性最差的位置进行试验。26.3每种额处值的过量尽宁器的三个样品放在低于额定工作温度10℃(18°F)热空气静止的干燥炉中2h。然后以每分钟片温0.25~0.50℃(0.45~0.90°F)来导致保护器断开。用使流过保护器的电流不大于保器额定电流3%,也不大于0,010A的方法测-8—
SJ/Z9042—87
定保护器断开动作。断开后从炉中取出每个样品,冷即到室温,再放入炉中。受试的每个样品要承受本试验三次。
6.4典型试验装置见19.4条规定。27耐久试验
27.1自动复位过温保护器应在27.2条规定的电流下循环动作6000次而不受损坏,即不致引起保护器不能动作或明显改变其校准值。例外:如果6000次循环动作,(包括自复位时间)不到15d就能完成,这个试验要继续进行到15d。
27.2在承受26.3条规定的试验后的三个样品应承受可引起触点动作的热源作用,动作速度为不大于1次/min,通电时间为试验时间的50±20%。在额定电压下通过阻性负载的额定电流流过保护器。
28校准复验证
28.1在耐久试验后测得的过温度保护器的断开温度与额定断开温度相差应不超过10℃(18°F)。
28.2承受26.3和27.2条所述试验的三个样品应采用26.3条规定的方法重新判定。但初始炉温应低于额定断开温度15℃(27°F)。29有限短路试验
29.1用在初级电路的自动复位过温保护器应按29.2和29.3条的规定进行试验。在试验时或试验后应无燃烧或电击危险迹象。例外:根据制造厂要求,保护器可以装在最终使用的产品上来进行本试验。29.2预计用于初级电路的每种白动复位过温保护器的三个样品,要承受有限短路试验,有限短路利用接有20A熔断器并具有额定电压的支路来产生。支路中熔断器的熔断特性是,当保护器与熔断器串联通以40A电流时,该熔断器在12s内不会熔断。在前一次动作后,在正常条件下保护器的每一端要承受三次试验。第一次动作是把过温保护器的触点接通,然后再把短路电路接通到保护器,第二次和第三次动作是过温保护器的触点断开,然后再短路闭合。电路的限制电流应按照表29.1规定。在电路中无过温保护器连接导线和熔断器的情况下,测量电路的限制电流。电路的功率因数为0.9~1.0。按照表29.1规定的二根长1.68m(5ft)的铜线接人电路。用棉花包裹过温保护器。不带电金属部件和靠近不导电外部部件的金属都要通过1A熔断器接地。表29.1有限短路试验
额定电流(A)最大值
铜导线规格美国线规号
试验电流(A)
SJ/Z 9042-87
29.3如果过温保护器或分路熔断器或二者在断开电路时不点燃棉花,如果保护器的引线或端子不出现损坏,如果接地的1A熔断器不断开,试验结果是合格的。如果过温度保护器在有限短路试验的第一次或第二次动作时不能再工作,这样性能仍认为合格。30介质耐压试验
30.1自动复位过温保护器应能承受60Hz正弦波电压1000V加两倍额定电压作用1min而不击穿,电压施加在下列部位:A,未绝缘带电部件与不带电金属部件之间B.相反极性的带电部件之间,
C.未绝缘带电部件与缠绕在绝缘材料(如果有的话)上的金属箔之间。30.2确定保护器是否符合30.1条的规定,应使用输出电压为正弦波且幅值可变的变压器对保护器进行试验。施加的电汪从零开始上升到所需的试验电压,并维持在该电压值1min。试验电压要在电压表能准确地指示出施加电压值的情况上尽可能快地匀速施加。
30.3为了证实是否满足30.1条要求,应试验3个样品。31可靠断路试验
31.1自动复位过温保护器的切断动作应是可靠的。31.210个通过加热达到断开状态的样品分别与具有额定电压的电源和已校准到承载额定电流的阻性负载串联。该电路保持不变2h,不得出现任何大于额定电流1%的电流或0.5mA的电流,取其中较小的一个。32过负荷试验
32.1自动复位过温保护器在额定电压下,功率因数为C.7~0.80时,应能切断为额定电流1.5倍的试验电流。
例外,如果保护器不封闭使用,本试验可以不做。32.2触点应可靠地切断电路而不使电路受到损坏而使保护器不能动作。封闭元件的外壳应保持不动。切断机构距离带电部件12.7mm(1/2in)(或根据制造厂规定用更短距离),该带电件通过3A熔断器连接到电原的相反极的导电遮护板产生飞弧。对保护器的整体引线不应出现任何损伤。32.3作为过温保护器的内部零件它可能接地或接成品外露件的不带电金属件,试验时应通过3A熔断器连接到很少会对地放电(飞弧)的带电极上。32.4过温度保护器的三个样品要在每种额定值下承受过负荷试验,每个样品进行50次试验。
【两端、手动复位过流保护器]33概述
-10—
SJ/Z9042-87
33.1两手动复位过流保护器应安装在保护性能最差的位国进行试验。33.2每种过流保护器的六个样品承受第34~38章规定的全部试验。33.3全部试验在度为25.0±3.0C(77.0±5.4°F)的空气中进行。33.4额定值包括交流或直流两种,如果保护器具有交流和直流两种额定值,则应在两种状态都进行试验,除非一种试验方式能代表两种状态。34校准验证和校准复验证
34.1两端手动复位过流保护器在承受第35章规定过负荷试验前和试验后,在达到热稳定后应承载额定电流(见49.1条)至少1h而不断开。34.2过流保护器的六个样品分别用一个可变负载电阻串联到一个具有额定电压的电源,当用接触到保护器端子的热电偶测得的温度不变时,则认为达到了热稳定。敢以5min间隔连续三次读数,作为对热稳定的判定。34.3两端手动复位过流保护器在承受第35章规定的过负荷试验前和试验后,在承载额定电流175%的电流(见49.1条)时,2min内应断开,在承载额定电流200%的电流时1min内应断开。
34.4过流保护器校准试验应用符合表38,1规定规格的长度不少于1.22m(4ft)的导线与每个接线端连接。导线的载流容量最小应等于过流保护器的最大额定电流,如果过电流保护器接端太小而不能容纳上述规格的导线,则应采用接线端预定要容纳的最大规格的导线。
34.5六个样品的每一个要在每种电流下循环动作六次。断开后,在复位前至少要有2min的冷却时间。
35过负荷试验
35.1两端手动复位过流保扩器在制造厂规定的电流下应循环动作50次,而不出现下列损伤:即不能再工作,校准值变化,造成电击危险或导致材料的任何燃烧。35.2经过校准试验后,过电流保护器的每个样品同可变电阻负载(功率因数为1.0)串联连接到具有额定电压电源的不接地端。在不带电金属部件与接地之间接入一个1A的熔断器。用棉花包裹保护器。每个样品要在35.1条规定的电流下的切断,该电路循环动作50次,每次循环动作之间有30s的间隔,前10次循环动作用试验电路闭合样品,余下40次循环是用样品闭合试验电路。如果不可能的话,则全部50次循环都用样品闭合试验电路。
35.3如果在结束时每个样品可动作(没有电气损伤或机械故障),1A的接地熔断器是完好的,无保护器零件或棉花燃烧,则试验结果是合格的。35.4紧接本章规定的过负荷试验结束后,每个样品要承受第34章规定的试验。36介质耐压试验
86.1两端手动复位过流保护器应能承受60Hz正弦波电压1000V加两倍额定电压作用-
SJ/Z9042-87
1min而不击穿,电压施加在下列部位,A。未绝缘带电部件与不带电金属部件之间,B。相反极性的带电部件之间,
C。未绝缘带电部件与缠绕在绝缘材料上的金属箱之间。36.2确定保护器是否符合36.1条的规定应使用输出电压为正弦波且幅值可变的变压器对保护器进行试验。施加的电压从零开始上开到所需的试验电压,并维持在该电压值1min。试验电压要在电压表能准确地指示出施加电压值的情况下尽可能快地匀速施加。36.3过电流保护器六个样品的每一个在承受过负荷试验后进行测试,以确定是否符合36.1条的规定。
37可靠断路试验
87.1两端手动复位过流保护器的切断动作应是可靠的。37.2三个断开状态的样品(预先做过试验的样品)分别与具有额定电压的电源和已经过校准承载额定电流的阻性负载串联。该电路保持不变2h,不得出现任何大于额定电流1%的电流或0.5mA的电流,取其中较小的一个。38有限短路试验
38.1用在初级电路的两端手动复位过流保护器应按38.2和38.3条规定进行试验,在试验时或试验后应无燃烧或电击的危险迹象。例外,根据制造厂要求,可以将保护器按预定方式安装在最终使用产品上进行试验。38.2预计用于初级电路的两端手动复位过电流保护器的三个样品,要承受有限短路试验,有限短路利用接有20A熔断器并具有额定电压的支路来产生。支路中熔断器的熔断特性是:当保护器与熔断器串联通过40A电流时,该熔断器在12s内不会熔断。在前一次动作后,如果保护器处于能动作的条件下,则保护器的每一端要经受三次试验。第一次动作是过电流保护器的触点处于闭合状态,然后将保护器上的短路电路闭合。第二次和第三次动作是把过电流保护器的触点处于切断状态,然后再将短路电路闭合。电路的限制电流应按照表38.1规定。在电路中无过流保护器并连接导线和熔断器的情况下测量电路的限制电流。电路的功率因数为0.91.0。按照表38.1规定的二根长1.68m(5ft)的铜线接入电路。用棉花包裹保护器,不带电金属部件和靠近不导电外部件的金属都要通过1A熔断器接地。
表38.1有限短路试验
额定电流(A)最大值
铜导线规格美国线规号
试验电流(A)
—12—
