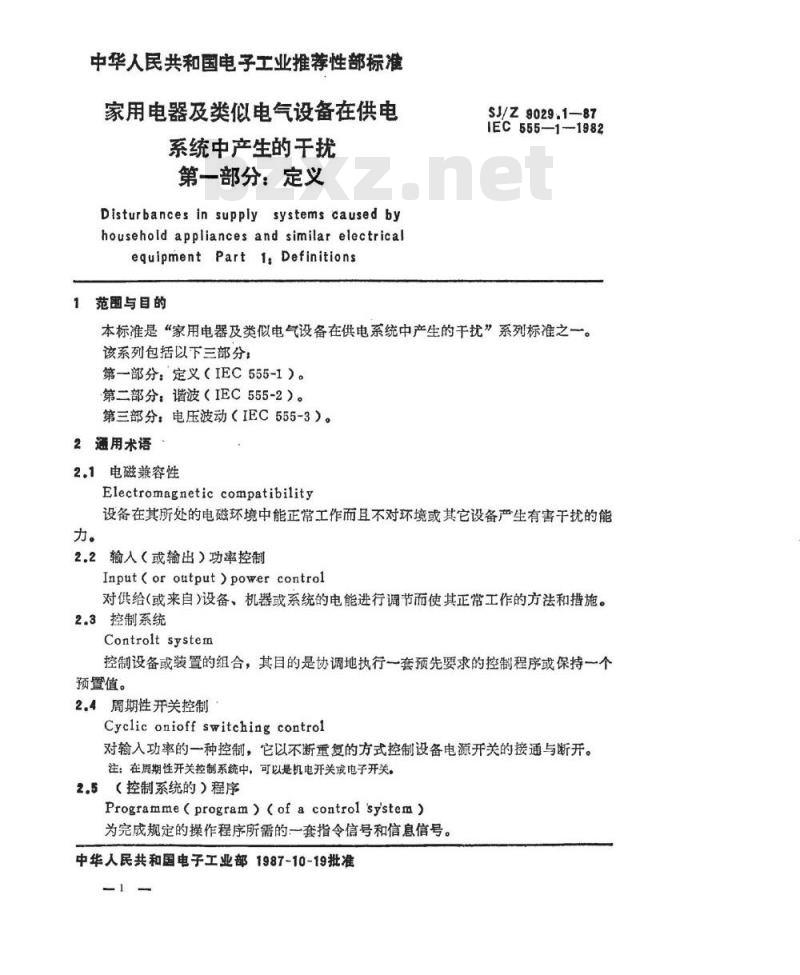

【电子行业标准(SJ)】 家用电器及类似电气设备在供电系统中产生的干扰 第一部分：定义

中华人民共和国电子工业推荐性部标准家用电器及类似电气设备在供电系统中产生的干扰
第一部分：定义
Disturbances in supply systems caused byhousehoid appliances and similar electricalequipment Part 1,Definitions1范围与目的
SJ/Z 9029.1—87
IEC555-1-1982
本标准是“家用电器及类似电气设备在供电系统中产生的干扰”系列标准之一。该系列包括以下三部分
第一部分：定义（IEC555-1）。第二部分：谐波（IEC555-2）。第三部分：电压波动（IEC555-3）。2通用术语
2.1电磁兼容性
Electromagnetic compatibility设备在其所处的电磁环境中能正常工作而且不对环境或其它设备产生有害干扰的能力。
2.2输入（或输出）功率控制
Input(or output)power control对供给(或来自)设备、机器或系统的电能进行调节而使其正常工作的方法和措施。2.3控制系统
Controlt system
控制设备或装置的组合，其目的是协调地执行一套预先要求的控制程序或保持一个预暨值。
2.4周期性开关控制
Cyclic onioff switching control对输入功率的一种控制，它以不断重复的方式控制设备电源开关的接通与断开。注：在周期性开关控制系统中，可以是机电开关或电子开关。2.5（控制系统的）程序

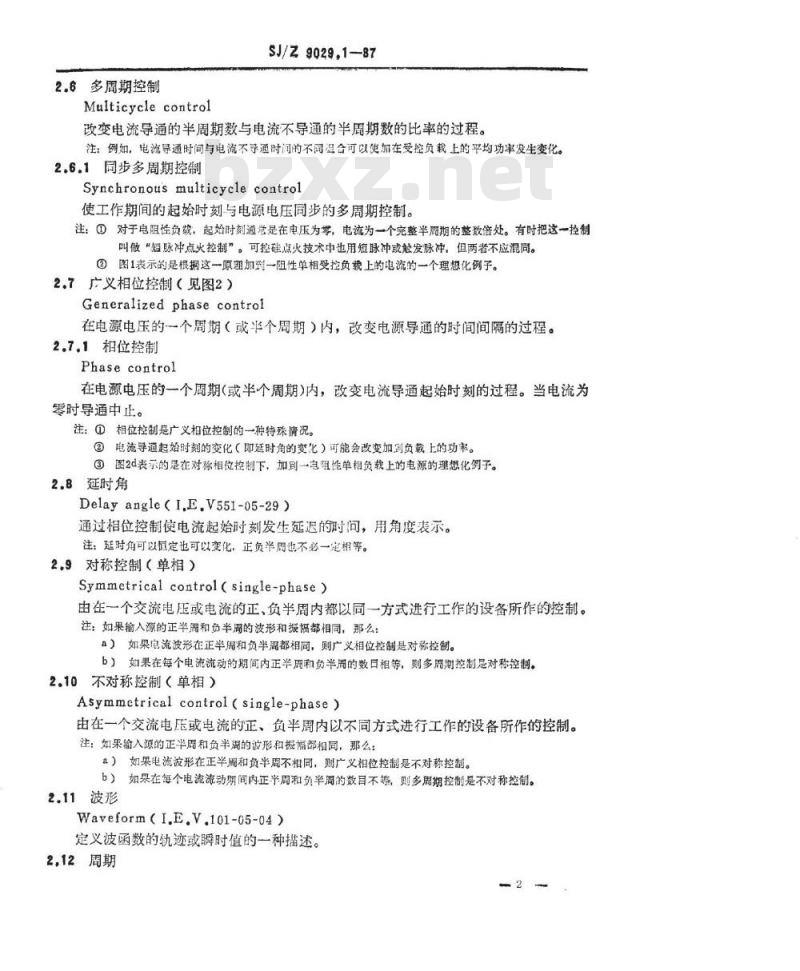

Programme(program)(of a control'system)为完成规定的操作程序所需的一套指令信号和信息信号。中华人民共和国电子工业部1987-10-19批准2.6多周期控制
Multicycle control
SJ/Z 9029,1-87
改变电流导通的半周期数与电流不导通的半周期数的比率的过程。注：例如，电流导通时间与电流不导通时问的不同温合可以使加在受控负载上的平均功率发生变化。2.6.1同步多周期控制
Synchronous multicycle control使工作期间的起始时刻与电源电压同步的多周期控制。注：①对于电阻性负赖，起始时刻通常是在电压为零，电流为一个完整率周期的整数倍处。有时把这一控制叫做“短脉冲点火控制”。可控硅点火技术中也用短脉冲或触发脉冲，但两者不应混同。②图1表示的是根据这一原理加到一阻性单相受控负载上的电流的一个理想化例子。2.7广义相位控制（见图2）
Generalized phase control
在电源电压的一个周期（或平个周期）内，改变电源导通的时间间隔的过程。2.7.1相位控制
Phasecontrol
在电源电压的一个周期(或半个周期)内，改变电流导通起始时刻的过程。当电流为零时导通中止。
注：①相位控制是广义相位控制的一种特殊情况。②电流导通起始时刻的变化（即延时角的变化）可能会改变加到负载上的功率。③图2d表示的是在对称相位控制下，加到一电咀性单相负载上的电源的理想化例子。2.8延时角
Delayangle(I,E.V551-05-29)
通过相位控制使电流起始时刻发生延退的时问，用角度表示。注：延时角可以恒定也可以变化，正负学周也不必一定相等。2.9对称控制（单相）
Symmetrical control(single-phase)由在一个交流电压或电流的正、负半周内都以同一方式进行工作的设备所作的控制。注：如果输入源的正半阔和负半周的波形和振福都相同，那么：a）如果电流波形在正辛周和负半调都相同，则广义相位控制是对称控制。b）如果在每个电流流动的期间内正半周和负半周的数日相等，则多周期控制是对称控制。2.10不对称控制（单相）
Asymmetricalcontrol(single-phase)由在一个交流电压或电流的正、负半周内以不同方式进行工作的设备所作的控制。注：如果输入源的正半周和负半周的波形和报幅都相同，那么：a）如果电流波形在正半周和负半周不相同，则广义相位控制是不对称控制。b）如果在每个电流流动期间内正半周和负半周的数目不等，则多周期控制是不对称控制。2.11波形
Waveform(I.E.V.101-05-04)
定义波函数的轨迹或瞬时值的一种描述。2,12周期
SJ/Z 9029.1-87

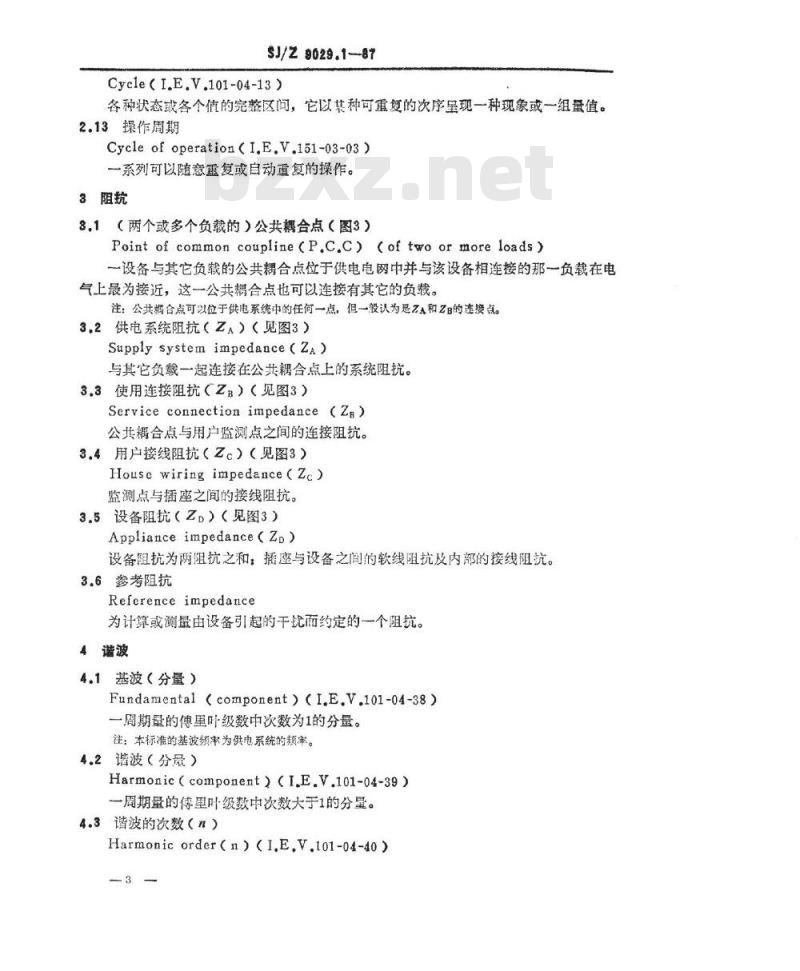

Cycle(I,E.V.101-04-13)
各种状态或各个值的完整区问，它以某种可重复的次序呈现一种现象或一组量值。2.13操作周期
Cycleofoperation(I.E.V.151-03-03)一系列可以随意需复或自动重复的操作。3阻抗
3.1（两个或多个负载的）公共耦合点（图3）Pointof common coupline(P,C,C)(of two or more loads)一设备与其它负载的公共耦合点位于供电电网中并与该设备相连接的那一负载在电气上最为接近，这一公共耦合点也可以连接有其它的负载。注：公共耦合点可以位于供电系统中的任何一点，但一般认为是ZA和ZB的连接点。3.2供电系统阻抗（Z^）（见图3）Supplysystem impedance(Za)
与其它负载一起连接在公共耦合点上的系统阻抗。3.3使用连接阻抗（ZB）（见图3）Service connection impedance（Ze）公共耦合点与用户监测点之间的连接阻抗。3.4用户接线阻抗（Zc）（见图3）House wiring impedance(Z)
监测点与插座之间的接线阻抗。3.5设备阻抗（Z）（见图3）
Applianceimpedance（Zp)
设备阻抗为两阻抗之和：插座与设备之间的软线阻抗及内部的接线阻抗。3.6参考阻抗
Referenceimpedance
为计算或测量由设备引起的干优而约定的一个阻抗。4凿波
4.1基波（分量）
Fundamental（component）)（I.E.V.101-04-38)一周期量的傅里叶级数中次数为1的分量。注：本标准的基波频审为供电系统的频率。4.2谐波（分量）
Harmonic(component)（I.E.V.101-04-39)一周期量的果叶级数中次数大于1的分量。4.3谐波的次数（n）
Harmonic order(n)（I,E,V.101-04-40)3
SJ/Z 9029.187

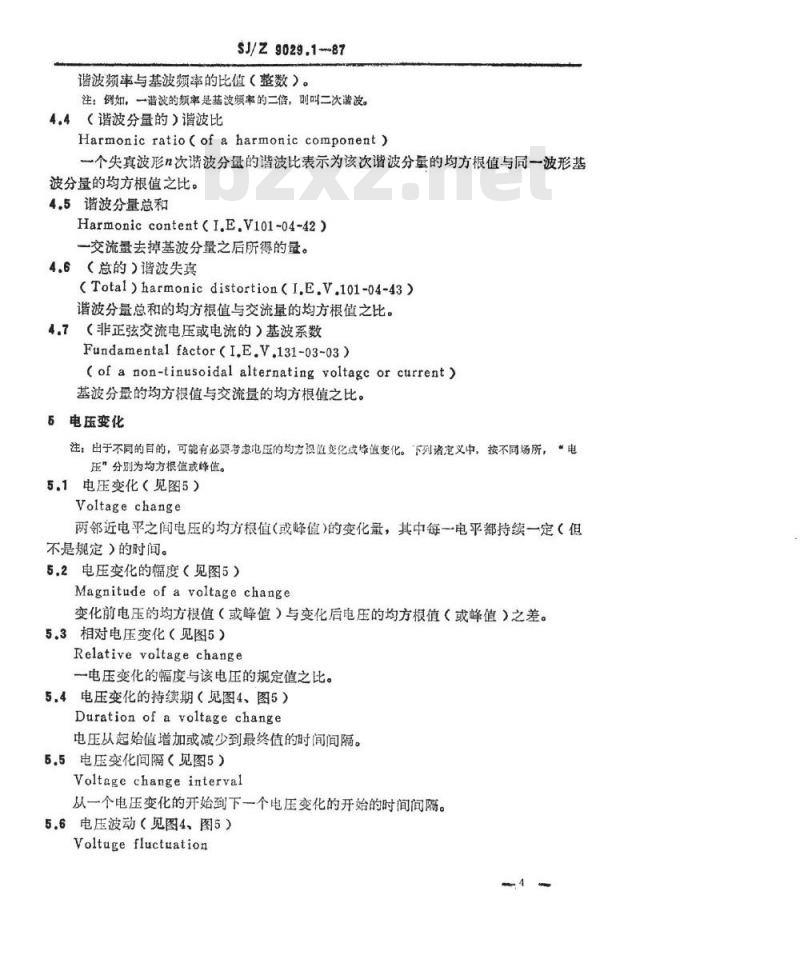

谐波频率与基波频率的比值（整数）。注：例如，一谐波的频率是基波频率的二倍，则叫二次谱波。4.4（谐波分量的）谐波比
Harmonic ratio(of a harmonic component)一个失真波形n次谱波分量的谐波比表示为该次谐波分量的均方根值与同一波形基波分量的均方根值之比。
4.5谐波分量总和
Harmoniccontent(I.E.V101-04-42)一交流量去掉基波分量之后所得的量。4.6（总的）谐波失真
(Total)harmonic distortion(I.E.V.101-04-43)谐波分量总和的均方根值与交流量的均方根值之比。4.7（非正弦交流电压或电流的）基波系数Fundamental factor(I.E.V.131-03-03)(of a non-tinusoidal alternating voltagc or current)基波分量的均方根值与交流量的均方根值之比。电压变化
注：出于不同的目的，可能有必要考意电压的均方识值变化或峰值变化。下列诸定义中，按不同场所，“电压”分别为均方根值或峰值。
5.1电压变化（见图5）
Voltage change
两邻近电平之间电压的均方根值（或峰值）的变化量，其中每一电平都持续一定（但不是规定）的时间。
5.2电压变化的幅度（见图5）
Magnitude of a voltage change变化前电压的均方根值（或峰值）与变化后电压的均方根值（或峰值）之差。5.3相对电压变化（见图5）
Relative voltage change
一电压变化的幅度与该电压的规定值之比。5.4电压变化的持续期（见图4、图5）Duration of a voltage change电压从起始值增加或减少到最终值的时间间隔。5.5电压变化间隔（见图5）
Voltage change interval
从一个电压变化的开始到下一个电压变化的开始的时间间隔。5.6电压波动（见图4、图5）
Voltuge fluctuation
SJ/Z 9029.1-87

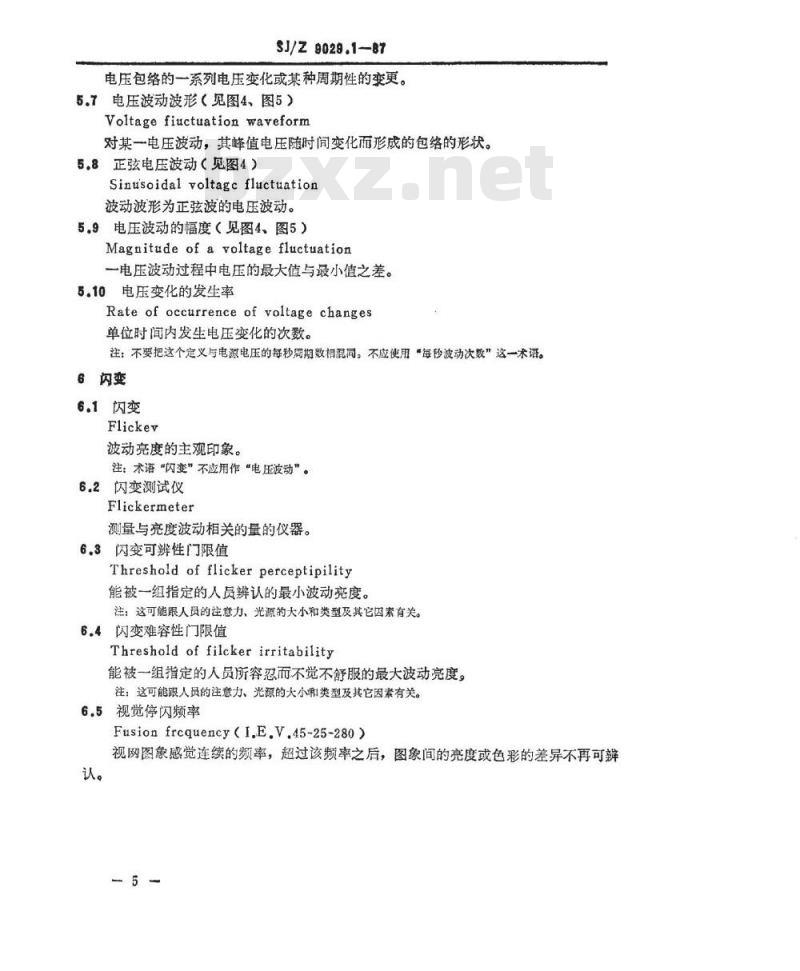

电压包络的一系列电压变化或基种周期性的变更。5.7电压波动波形（见图4、图5）Voltage fiuctuation waveform对某一电压波动，其峰值电压随时间变化而形成的包络的形状。5.8正弦电压波动（见图4）
Sinusoidal yoltagc fluctuation波动波形为正弦波的电压波动。5.9电压波动的幅度（见图4、图5）Magnitude of a voltage fluctuation一电压波动过程中电压的最大值与最小值之差。5.10电压变化的发生率
Rate of occurrence of voltage changes单位时间内发生电压变化的次数。注：不要把这个定义与电源电压的每秒周期数相混同，不应使用“每秒波动次数”这一术语。6闪变
6.1闪变
Flickev
波动亮度的主观印象。
注：术语“闪变”不应用作“电压波动”。6.2闪变测试仪
Flickermeter
测量与亮度波动相关的量的仪器。6.3闪变可辨性门限值
Threshold of flicker perceptipility能被一组指定的人员辨认的最小波动亮度。注：这可能眼人员的注意力、光源的大小和类型及其它因素育关。6.4闪变难容性门限值
Threshold of filcker irritability能被一组指定的人员所容忍而不觉不舒服的最大波动亮度。注：这可能跟人员的注意力、光源的大小和类型及其它因素有关。6.5视觉停闪频率
Fusion frcquency(IE.V.45-25-280)视网图象感觉连续的频率，超过该频率之后，图象间的亮度或色彩的差异不再可辨认。
SJ/Z9029.1-87
是和！为整数
为整数
图1同步多周期控制的理想也流图形6
SJ/Z9029.1-87
图2广义相位控制阻性负载的理想电流波形（例子）其它负裁
公共竭合点
用户接线
蓝渊点
图3阻抗图
108/82
109/82
111/82bzxz.net
112/82
SJ/Z 9029.1-87
①为解时电压
电网频率：50Hz
②为波动幅度等于△U10的正弦电压波动图410Hz正弦电压波动
①为幅度等于AU的电压变化
注，图中共表示了七个电压变化③为电压变化的持续期
③为电压变化的闻隔
图5降值电压变化图示
113/82
114/82
