SJ/Z 9021.4-1987 半导体器件的机械标准化第４部分：半导体器件封装外形图类型的划分以及编号体系 SJ/Z9021.4-1987

标准内容

部分标准内容：

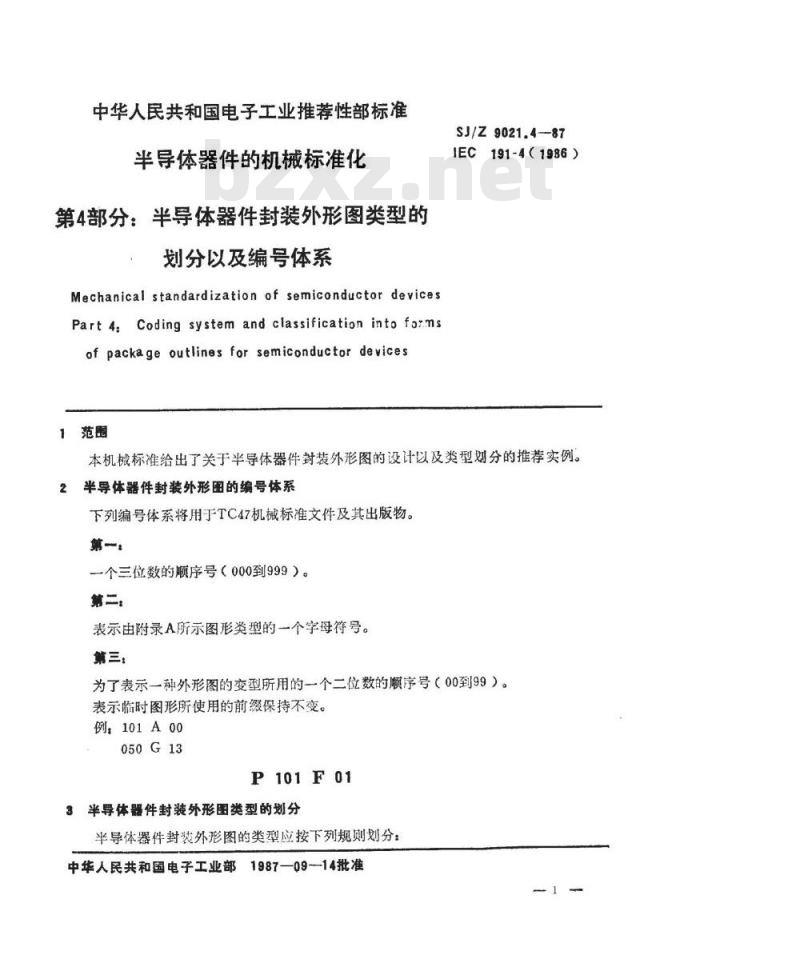

中华人民共和国电子工业推荐性部标准半导体器件的机械标准化
第4部分：半导体器件封装外形图类型的划分以及编号体系
Mechanical standardization of semiconductor devicesPart 4:Coding system and classification into formsof package outlines for semiconductor devices1范围
SJ/Z9021.4--87
IEC191-4（1986）
本机械标准给出了关于半导体器件封装外形图的设计以及类型划分的推荐实例。2
半导体器件封装外形图的编号体系下列编号体系将用于TC47机械标准文件及其出版物。第
一个三位数的顺序号（000到999）。第二，
表示由附录A所示图形类型的一个字母符号。第三：
为了表示一种外形图的变型所用的一个二位数的顺序号（00到99）。表示临时图形所使用的前缀保持不变。例：101A00
050G13免费标准下载网bzxz
P101F01

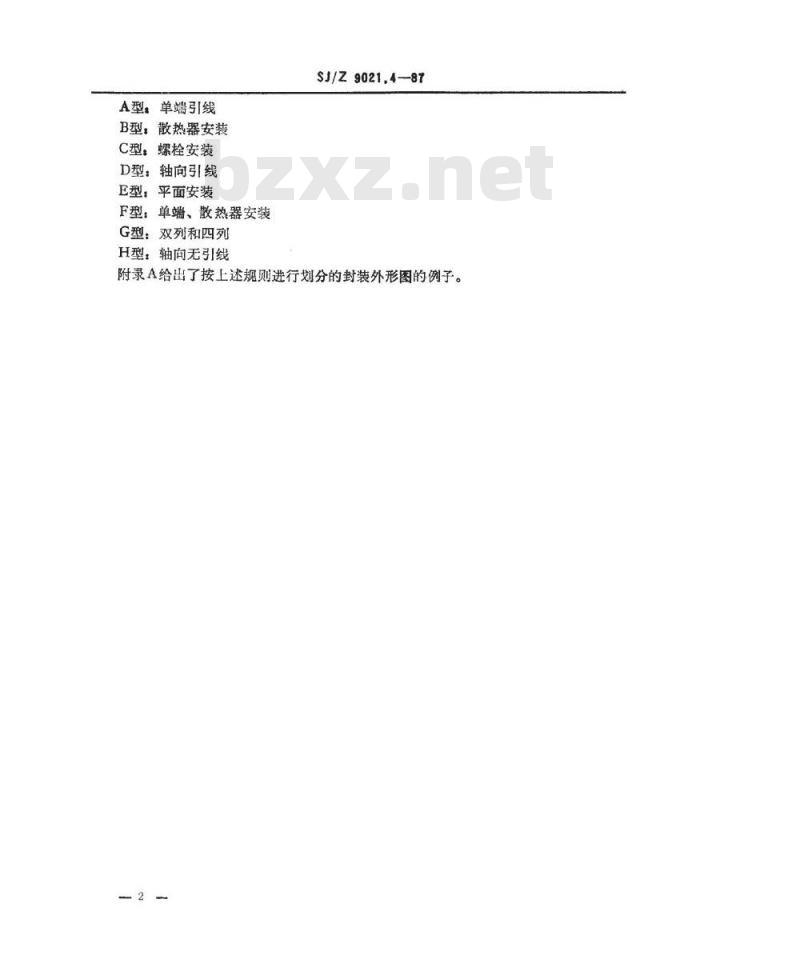

3半导体器件封装外形图类型的划分半导体器件封装外形图的类型应按下列规则划分：31987—0914批准
中华人民共和国电子工业部
A型：单端引线
B型，散热器安装
C型，螺栓安装
D型：轴向引线
E型，平面安装
F型：单端、散热器安装
G型：双列和四列
H型：轴向无引线
SJ/Z9021.4-87
附录A给出了按上述规则进行划分的封装外形图的例子。2
SJ/Z 9021.4-37

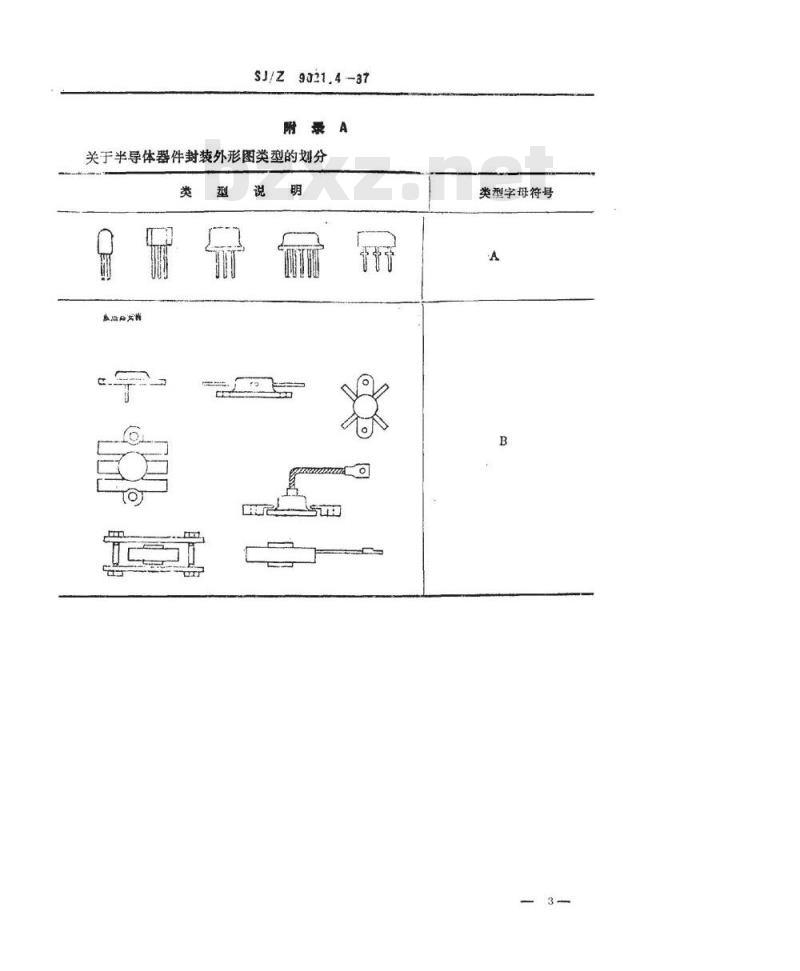

附录A
关于半导体器件封装外形图类型的划分类
私监科发院
类型字母符号
螺格安”
#闻线
平禹安装
CUHIERD

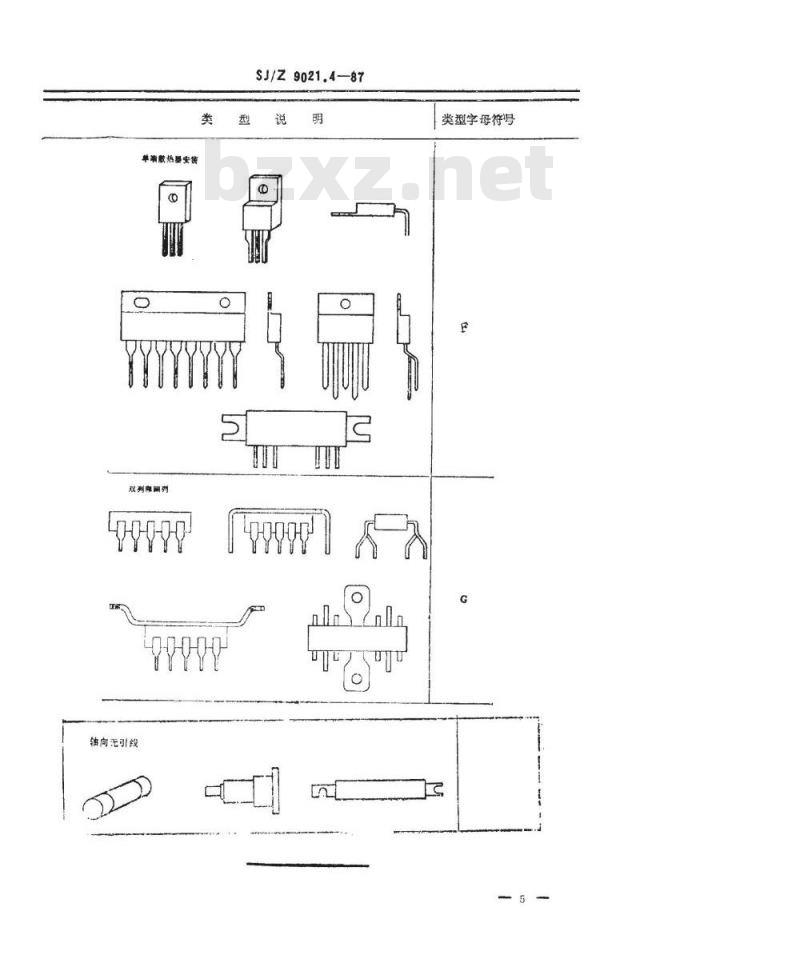

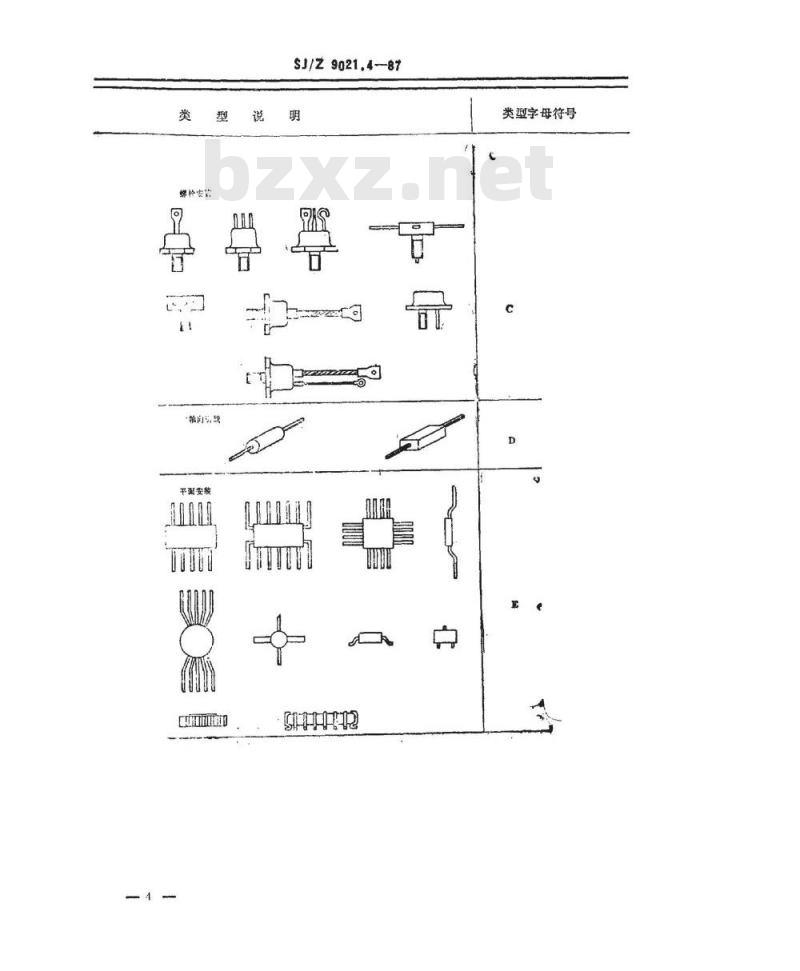

$J/Z 9021,4-87
类型字母符号
单游散热器安装
双列有翻州
轴向无引线
SJ/Z 9021.4—87
类型字母符号
