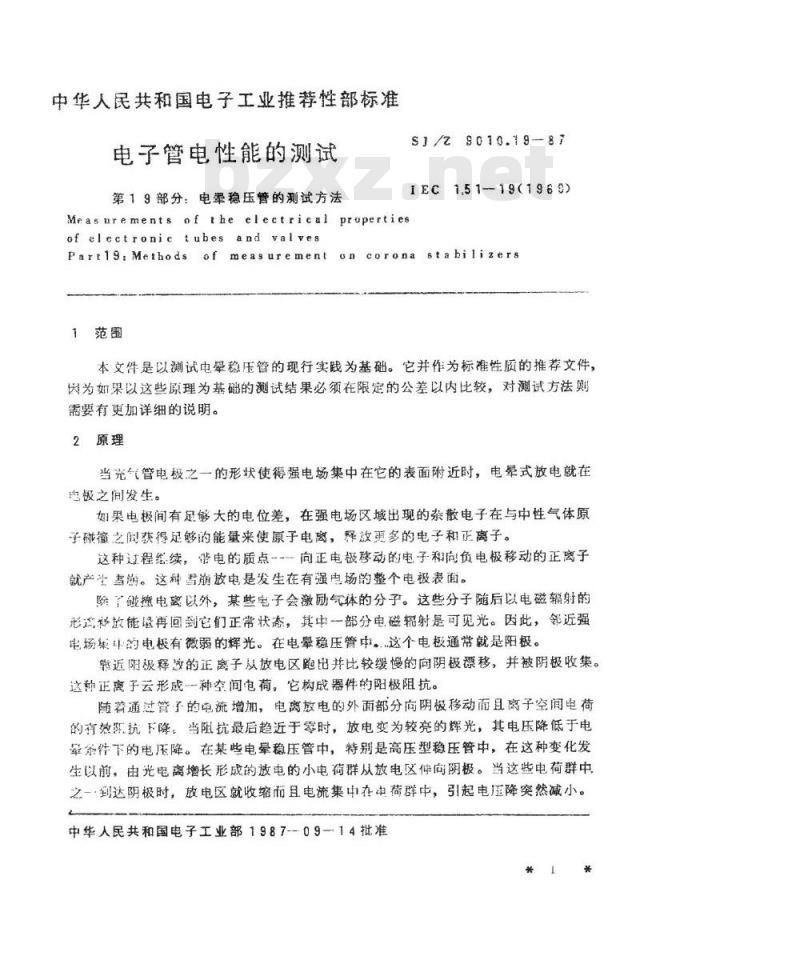

中华人民共和国电子工业推荐性部标准电子管电性能的测试
第19部分：电晕稳压管的测试方法Measurementsof theelectricalpropertiesof electronietubes and valvesSJ/z9010.19-87
IEC1.51-19(196)
Parti9:Methodsof measurement on corona stabilizers1范围
本文件是以测试电晕稳压管的现行实践为基础。它并作为标准性质的推荐文件，因为如果以这些原理为基础的测试结果必须在限定的公差以内比较，对测试方法则需要有更加详细的说明。
2原理
当充气管电极之一的形状使得强电场集中在它的表面附近时，电晕式放电就在电极之间发生。
如果电极间有足够大的电位差，在强电场区域出现的杂散电子在与中性气体原子碰撞之问获得足够的能量来使原子电离，释放更多的电子和正离子。这种过程绝续，带电的质点~向正电极移动的电子租向负电极移动的正离子就产生雪期。这科雪崩放电是发生在有强电场的整个电极表面。除了磁撞电离以外，某些电子会激励气体的分子。这些分子随后以电磁辐射的形出移放能量再回到它们正常状态，其中一部分电磁辐射是可见光。因此，邻近强电场中的电极有微弱的辉光。在电晕稳压管中。这个电极通带就是阳极。繁近阳极释收的正离子从放电区跑出并比较缓慢的向阴极漂移，并被阴极收集。这种正离子云形成种空间电荷，它构成器件的阳极阻抗。随著通过管子的电流增加，电离放电的外部分向阴极移动而且离子空间电荷的有效附抗下降。当阻抗最后趋近于零时，放电变为较亮的辉光，其电压降低于电晕条件下的电压降。在某些电晕稳压管中，特别是高压型稳压管中，在这种变化发生以前。由光电离增长形成的放电的小电荷群从放电区伸向阴极。当这些电荷群中之一到达阴极时，放电区就收缩而且电流集中在中荷群中，引起电压降突然减小。中华人民共和国电子工业部1987--09-14批准*1*
SJ/Z9010.19-87
电晕放电的最大稳定电流受到这些效应之的限制。3定义

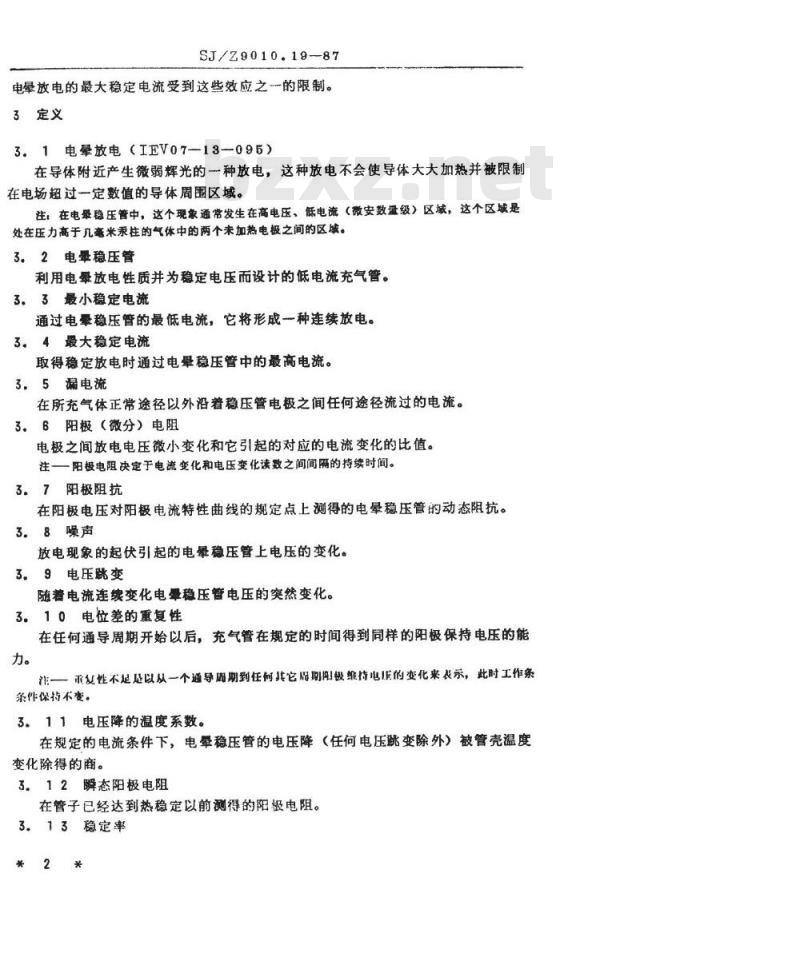

3.1电晕放电（IEV07-13—095）在导体附近产生微弱辉光的一种放电，这种放电不会使导体大大加热并被限制在电场超过一定数值的导体周围区域。注：在电晕稳压管中，这个现象通常发生在高电压、低电流（微安数盘级）区域，这个区域是处在压力高于几毫米汞柱的气体中的两个未加热电极之间的区域。3.2电翠稳压管
利用电翠放电性质并为稳定电压而设计的低电流充气管。3.3最小稳定电流此内容来自标准下载网
通过电晕稳压管的最低电流，它将形成一种连续放电。3.4最大稳定电流
取得稳定放电时通过电晕稳压管中的最高电流。3.5漏电流
在所充气体正常途径以外沿着稳压管电极之间任何途径流过的电流。3。6阳极（微分）电阻
电极之间放电电压微小变化和它引起的对应的电流变化的比值。注一一阳极电阻决定于电流变化和电压变化该数之间间隔的持续时间。3.7阳极阻抗
在阳极电压对阳极电流特性曲线的规定点上测得的电晕稳压管的动态阻抗。3.8噪声
放电现象的起伏引起的电晕稳压管上电压的变化。3.9电压跳变
随电流连续变化电晕稳压管电压的突然变化。3.10电位差的重复性
在任何通导周期开始以后，充气管在规定的时间得到同样的阳极保持电压的能力。
注一重复性不足是以从一个通导调期到任例其它周期阳极维持电压的变化来表示，此时工作条条件保持不变。
3.11电压降的温度系数。
在规定的电流条件下，电晕稳压管的电压降（任何电压跳变除外）被管壳温度变化除得的商。
3.12瞬态阳极电阻
在管子已经达到热稳定以前测得的阳极电阻。3.13稳定率
SJ/Z9010.19—87
在稳压管电流规定的范围内，最大和最小阳极电压降之间的差。4测试方法

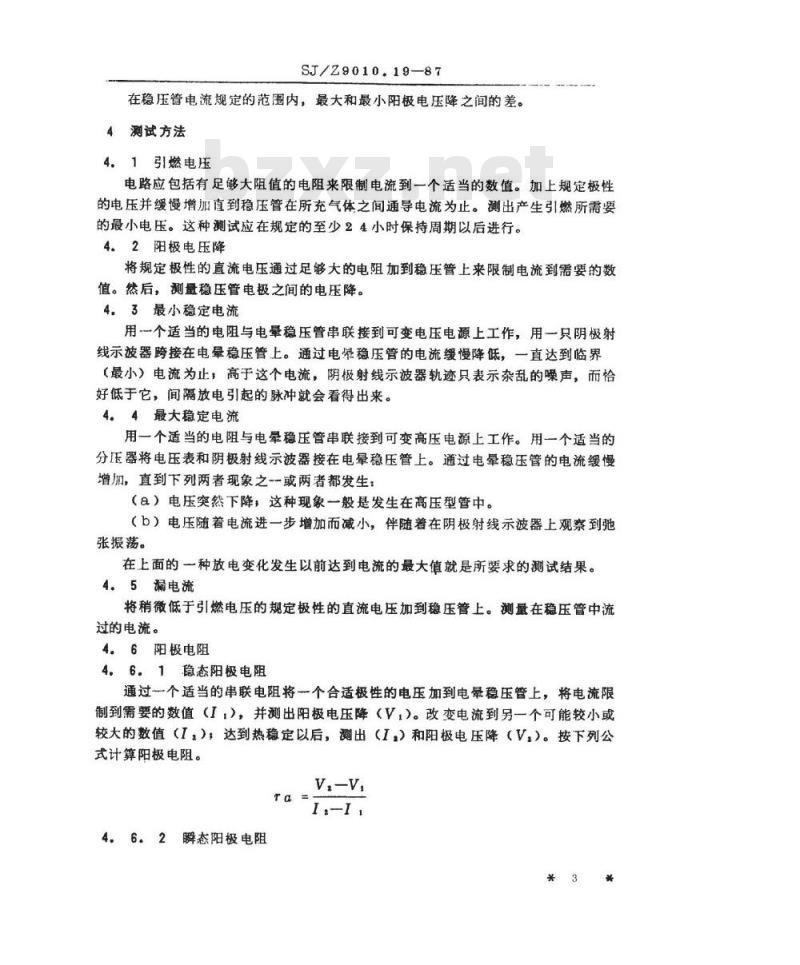

4.1引燃电压
电路应包括有足够大阻值的电阻来限制电流到一个适当的数值。加上规定极性的电压并缓慢增加直到稳压管在所充气体之间通导电流为止。测出产生引燃所需要的最小电压。这种测试应在规定的至少24小时保持周期以后进行。4.2阳极电压降
将规定极性的直流电压通过足够大的电阻加到稳压管上来限制电流到需要的数值。然后，测量稳压管电极之间的电压降。43最小稳定电流
用一个适当的电阻与电晕稳压管串联接到可变电压电源上工作，用一只阴极射线示波器跨接在电晕稳压管上。通过电晕稳压管的电流缓慢降低，一直达到临界（最小）电流为止，高于这个电流，阴极射线示波器轨迹只表示杂乱的噪声，而恰好低于它，间隔放电引起的脉冲就会看得出来。4。4最大稳定电流
用一个适当的电阻与电晕稳压管串联接到可变高压电源上工作。用一个适当的分压器将电压表和阴极射线示波器接在电晕稳压管上。通过电晕稳压管的电流缓慢增加，直到下列两者现象之或两者都发生：（&）电压突然下降，这种现象一般是发生在高压型管中。（b）电压随着电流进一步增加而减小，伴随着在阴极射线示波器上观察到弛张振荡。
在上面的一种放电变化发生以前达到电流的最大值就是所要求的测试结果。4.5漏电流
将稍微低于引燃电压的规定极性的直流电压加到稳压管上。测量在稳压管中流过的电流。
4.6阳极电阻
4.6.1意态阳极电阻
通过一个适当的串联电阻将一个合适极性的电压加到电晕稳压管上，将电流限制到需要的数值（I，），并测出阳极电压降（V，）。改变电流到另一个可能较小或较大的数值（I，），达到热稳定以后，测出（I，）和阳极电压降（V，）。按下列公式计算阳极电阻。
4.62瞬态阳极电阻
SJ/29010.19-87
并将一个合适极性的电压加到电晕稳压管上，将电流限制到需要的数值（I，）并测出阳极电压降（V,）。然后将电流迅速变化到一个新的数值（I，），并立即测出阳极电压降（V，）。根据46。1小条中给出的公式来计算阳极电阻。4.7阳极阻抗
4.7、1稳态阳极阻抗（方法1）
通过一个适当串联的电阻（Rs）并将一个合适极性的电压加到电晕稳压管上，将电流限制到需要的数值。将交流电压（V，）叠加在直流电压上。测电极之间的交流电压（V，）。阳极阻抗能够根据下式计算：Za=Rs
非一一电个豹正管的阻抗有时是电抗性的，因此需要考感V，和V，的相位关系。4。7.2稳态阳极阻抗（方法2）
通过一个合适的串联电阻（Rs）将一个合适极性的电压加到电晕稳压管上，将电流限制到需要的数值。
再将电晕稳压管的电极通过合适的隔直流的电容器（C）接到一个交流阻抗的电桥上，该电桥有一个所需频率（f）的电源。当平衡时电桥就显示一个阻抗（Z）。阳极阻抗能够根据下式计算：
Rs(Xc-Z)
Z-Xe-Rs
式中：
准一一实际上，如果将Rs做成很大，而Xc与阳极阳抗比较就很小，电桥会直接显示阳极阻抗的数值。
4.8噪声
通过一个适当的串联电阻将一个合适极性的电压加到电晕稳压管的电极上，将电流限制到需要的数值。在所需要的频带和规定的电流范围内，测量电极间交流电压的均方根值。开始的电离振荡也能引起噪声输出，它既不完全是杂乱的，也不完全是连贯的。由于在特性曲线的工作范围内有负电阻部分，也可能产生振荡。这些寄生振荡可以用一个示波器来观察。4.9漂移率
从一个恒定的电流源或者通过合适的电阻将直流正电位加到阳极上来获得规定的电流。电晕稳压管在这个电流下连续工作，在规定的时间间隔对电压降进行测量。*4*
SJ/Z9010.19-87
将结果绘成曲线并将短时间的变化平均值绘成平滑曲线。漂移率就是电压降对时间曲线在预定点上的斜率。在整个测量中环境温度应该保持不变。4.10电位差的重复性
从一个恒定的电流源或者通过合适的电阻将一个直流正电位加到阳极上来取得规定的电流并在规定的时间间隔以后测量电压降。除去阳极电压一定的时间后，并连续重新加上几次。在每加上一次以后，在规定的时间测量管压降。电位差的重复性用测得的电压降数值的极限差来表示。在整个测试中，环境温度必须保持不变。
4.11电压降的温度系数
从一个恒定的电流源或者通过合适的电阻将直流正电位加到阳极上来获得规定的电流。电晕稳压管在这个电流下连续工作，在两个规定的管壳温度下测试电压降温度系数就是管压降的变化（电压任何跳变除外）被环境（或管壳）温度的变化除得的商。
非：在认试温度系数以前必须有足够的时间使电子管温度达到平衡。利用充分流动的前浴可以得到渐要求的温度购勾性。
4.1.2电压的跳变

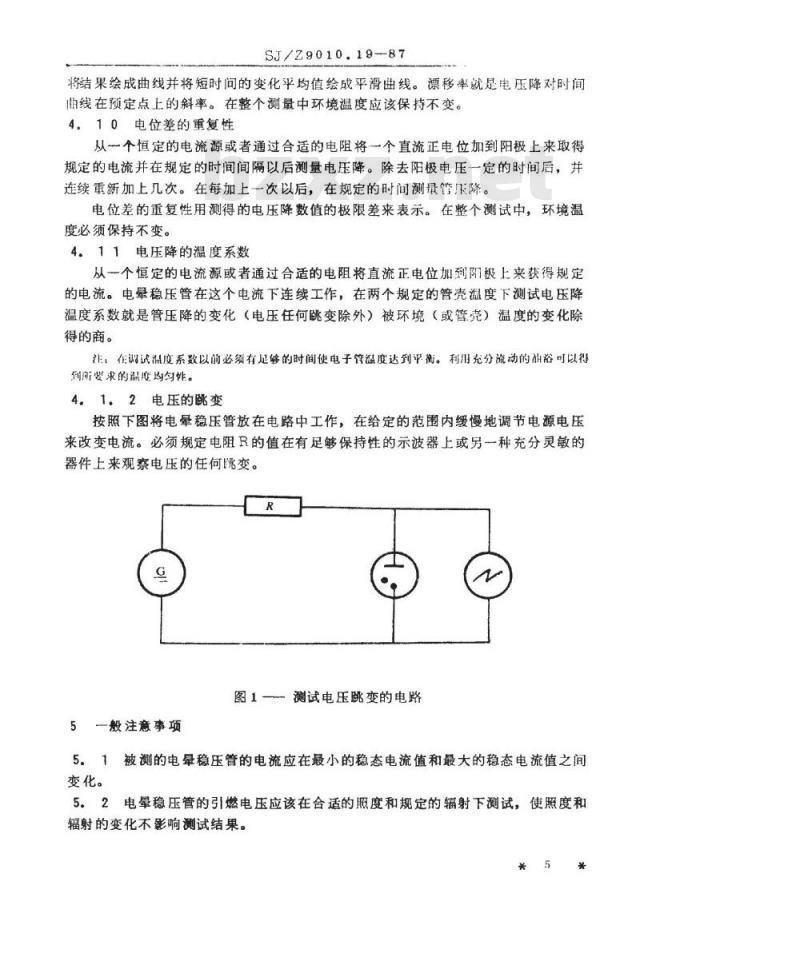

按照下图将电晕稳压管放在电路中工作，在给定的范围内缓慢地调节电源电压来改变电流。必须规定电阻R的值在有足够保持性的示波器上或另一种充分灵敏的器件上来观察电压的任何隧变。R
图1—测试电压跳变的电路
5一般注意事项
5.1被测的电晕稳压管的电流应在最小的稳态电流值和最大的稳态电流值之间变化。
5。2电晕稳压管的引燃电压应该在合适的照度和规定的辐射下测试，使照度和辐射的变化不影响测试结果。
SJ/Z9010.19-87
5。3当允许电晕稳压管持久放置时，电离时间和引燃电压可能增加。在稳压管已经通导电流若干秒以后，电离时间和引燃电压恢复到它们原来的数值。5.4除了引燃电压外，电晕稳压管的测量通常只应在已经达到热平衡时进行。：测量阳极电压的电压表的电阻应比管子的电阻大。5.
