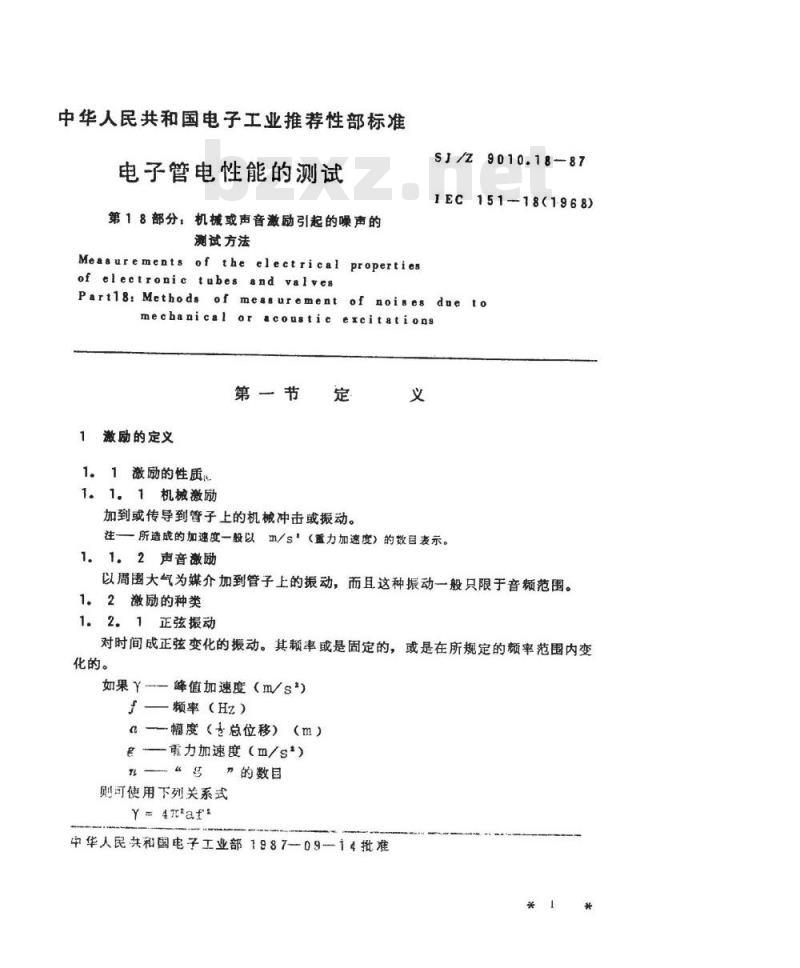

【电子行业标准(SJ)】 电子管电性能的测试 第１８部分：机械或声音激励引起的噪声的测试方法

中华人民共和国电子工业推荐性部标准电子管电性能的测试
第18部分：机械或声音激励引起的噪声的测试方法
Measurements of the electrical propertiesof electronic tubes and valvesPartlB:Methods of measurementmecbanical or
9010.18-87
1EC151-18(1968)
noises due to
acoustic
excitations
第一节
激励的定义
1。1激励的性质
1.1.1机械激励
加到或传导到管子上的机械冲击或报动。义
注—所造成的加速度一殷以m/s（重力加速度）的数目表示。1.1.2声音激励
以周围大气为媒介加到管子上的振动，而且这种振动一般只限于音频范围。1。2激励的种类
1.2.1正弦振动
对时间成正弦变化的振动。其频率或是固定的，或是在所规定的频率范围内变化的。
如果降值加速度（m/s\）
F—频率（HZ）
a幅度（总位移）
（m）
重力加速度（m/s）
”的数目
则可使用下列关系式
Ym4taf2
中华人民共和国电子工业部1987—09-14批准*www.bzxz.net

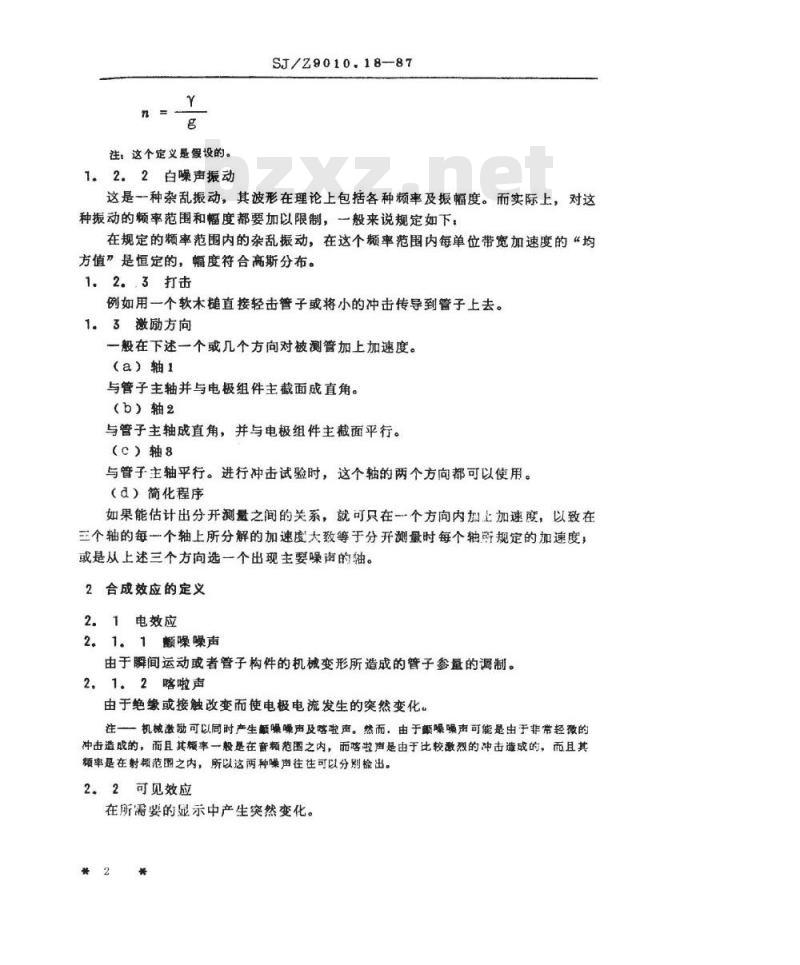

注：这个定义是假设的。
1。2.2白噪声振动
SJ/Z9010.18—87
这是一种杂乱振动，其波形在理论上包括各种频率及振幅度。而实际上，对这种振动的频率范围和幅度都要加以限制，一般来说规定如下：在规定的频率范围内的杂乱搬动，在这个频率范围内每单位带宽加速度的“均方值”是恒定的，幅度符合高斯分布。1.2.，3打击
例如用一个软木槌直接轻击管子或将小的冲击传导到管子上去。1.3激励方向
一般在下述一个或几个方向对被测管加上加速度。（a）轴l
与管子主轴并与电极组件主截面成直角。（b）轴2
与管子主轴成直角，并与电极组件主截面平行。（c）轴8
与管子主轴平行。进行冲击试验时，这个轴的两个方向都可以使用。（d）简化程序
如果能估计出分开测量之间的关系，就可只在一个方向内加上加速度，以致在三个轴的每一个轴上所分解的加速度大致等于分开测量时每个轴所规定的加速度，或是从上述三个方向选一个出现主要噪声的轴。2合成效应的定义
2.1电效应
2.1.1颜噪噪声
由于瞬间运动或者管子构件的机械变形所造成的管子参量的调制。2、1.2喀啦声
由于绝缘或接触改变而使电极电流发生的突然变化。注一机被激励可以同时产生颤噪噪声及喀啦声。然而，由于颤噪噪声可能是由于非常轻微的冲击造成的，而且其频率一般是在音范图之内，而喀啦声是由于比较激烈的冲击造战的，而且其频率是在射赖范围之内，所以这两种噪声往往可以分别检出。2.2可见效应
在所需要的显示中产生突然变化。营2*

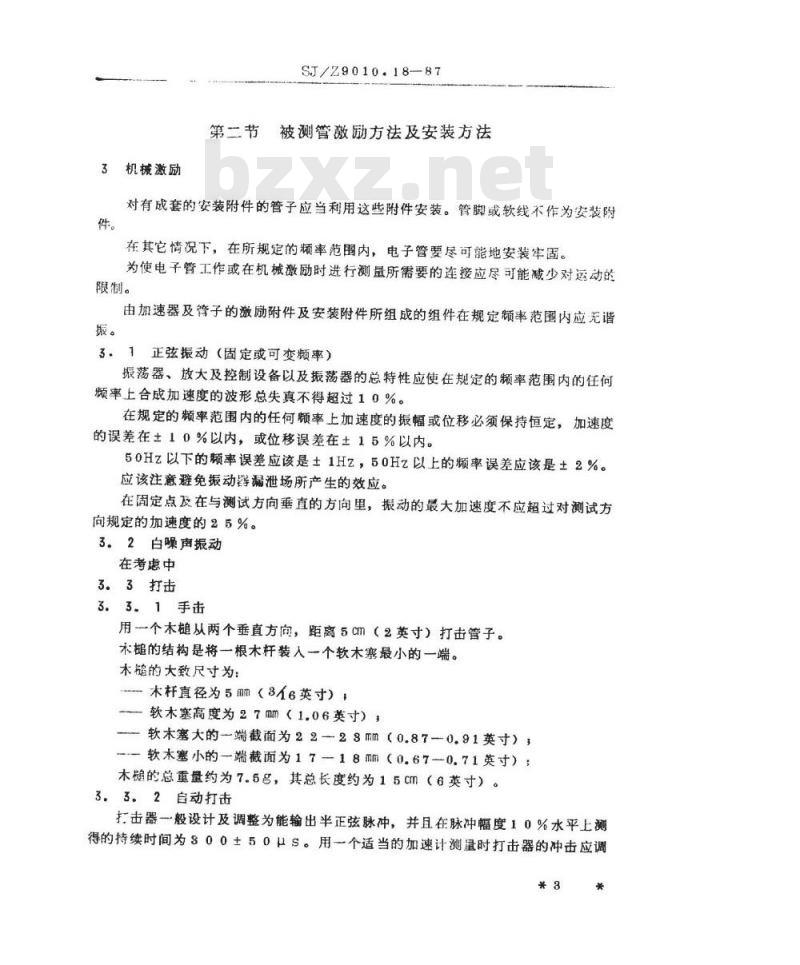

3机械激励
SJ/Z9010.18--87
第一节被测管激励方法及安装方法对有成套的安装附件的管子应当利用这些附件安装。管脚或软线不作为安装附在其它情况下，在所规定的频率范围内，电子管要尽可能地安装牢固。为使电子管工作或在机械激励时进行测量所需要的连接应尽可能减少对运动的限制。
由加速器及管子的激励附件及安装附件所组成的组件在规定频率范围内应无谐3.1正弦振动（固定或可变频率）振荡器、放大及控制设备以及振荡器的总特性应使在规定的频率范围内的任何频率上合成加速度的波形总失真不得超过10%。在规定的频率范围内的任何频率上加速度的振幅或位移必须保持恒定，加速度的误差在±10%以内，或位移误差在±15%以内。50Hz以下的频率误差应该是±1Hz，50Hz以上的频率误差应该是±2%。应该注意避免振动馨漏泄场所产生的效应。在固定点及在与测试方向垂直的方向里，振动的最大加速度不应超过对测试方向规定的加速度的25%。
3.2白噪声振动
在考虑中
3.3打击
3.3.1手击
用个木槌从两个垂直方向，距离5cm（2英寸）打击管子。术槌的结构是将一根木杆装入个软木塞最小的一端。木糙的大致尺寸为：
木杆直径为5（3^6英寸），
软木塞高度为27mm（1.06英寸）3—软木塞大的端截面为2223mm（0.87-0.91英寸）3-软木塞小的—端截面为17—18mm（0.67—0.71英寸）：木的总重量约为7.5名，其总长度约为15cm（6英寸）。3.3.2自动打击
打击器一般设计及调整为能输出半正弦脉冲，并且在脉冲幅度10%水平上测得的持续时间为300±50μS。用一个适当的加速计测量时打击器的冲击应调*3
SJ/Z9010.18-87

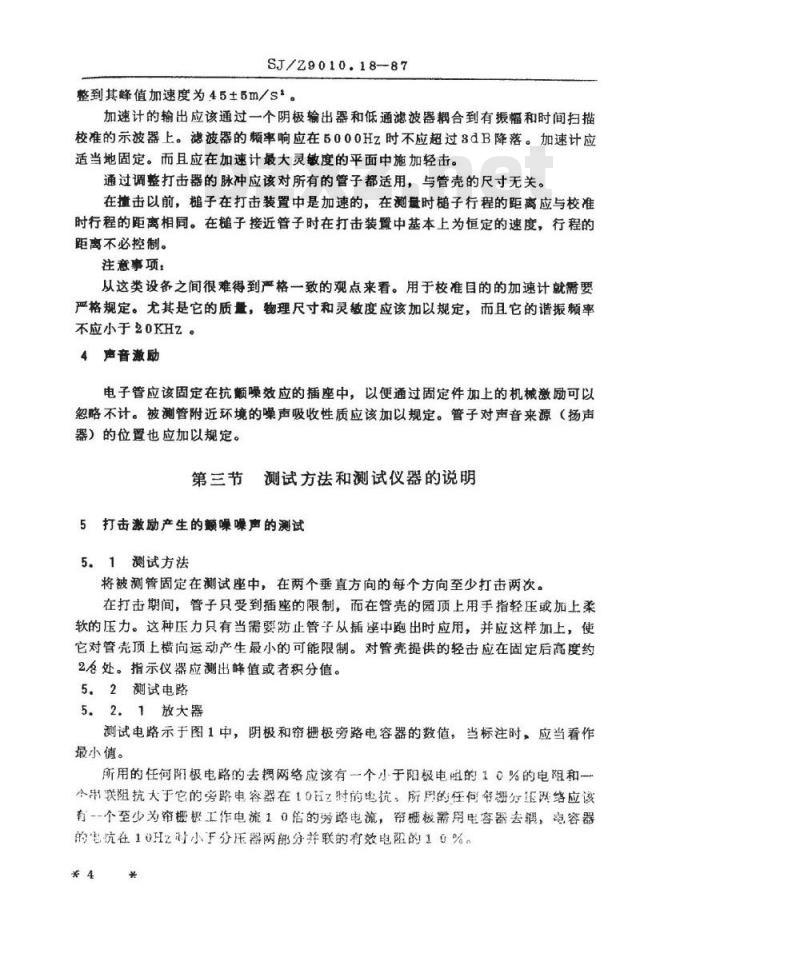

整到其蜂值加速度为45±5m/s。加速计的输出应该通过一个阴极输出器和低通滤波器耦合到有振幅和时间扫描校准的示波器上。滤波器的频率响应在5000Hz时不应超过8dB降落。加速计应适当地固定。而且应在加速计最大灵敏度的平面中施加轻击。通过调整打击器的脉冲应该对所有的管子都适用，与管壳的尺寸无关。在擅击以前，槌子在打击装置中是加速的，在测盘时槌子行程的距离应与校准时行程的距离相同。在子接近管子时在打击装置中基本上为恒定的速度，行程的距离不必控制。
注意事项：
从这类设备之间很难得到严格一致的观点来看。用于校准目的的加速计就需要严格规定。尤其是它的质，物理尺寸和灵敏度应该加以规定，而且它的谐振频率不应小于20KHz。
4声音激励
电子管应该固定在抗颜噪效应的插座中，以便通过固定件加上的机械激励可以忽略不计。被测管附近环境的噪声吸收性质应该加以规定。管子对声音来源（扬声器）的位置也应加以规定。
第三节测试方法和测试仪器的说明5打击激励产生的赖噪噪声的测试5.1测试方法
将被测管固定在测试座中，在两个垂直方向的每个方向至少打击两次。在打击期间，管子只受到插座的限制，而在管壳的园顶上用手指轻压或加上柔软的压力。这种压力只有当需要防止管子从插痤中跑出时应用，并应这样加上，使它对管壳顶上横向运动产生最小的可能限制。对管壳提供的轻击应在固定后高度约2处。指示仪器应测出峰值或者积分值。5.2测试电路
5.2.1放大器
测试电路示于图1中，阴极和帘栅极旁路电容器的数值，当标注时，应当看作最小值。
所用的任何阳极电路的去耦网络应该有一个小于阳极电咀的10%的电阻和一个串联阻抗大于它的旁路电容器在10Hz时的电抗，所用的任何舒栅分压两络应该有--个至少为帘极极工作电流10信的劳路电流，帘栅板需用电容器去钢，电容器的宅炕在10Hz时小于分压器两部分并联的有效电阻的10%。*4*
SJ/Z9010.18-87

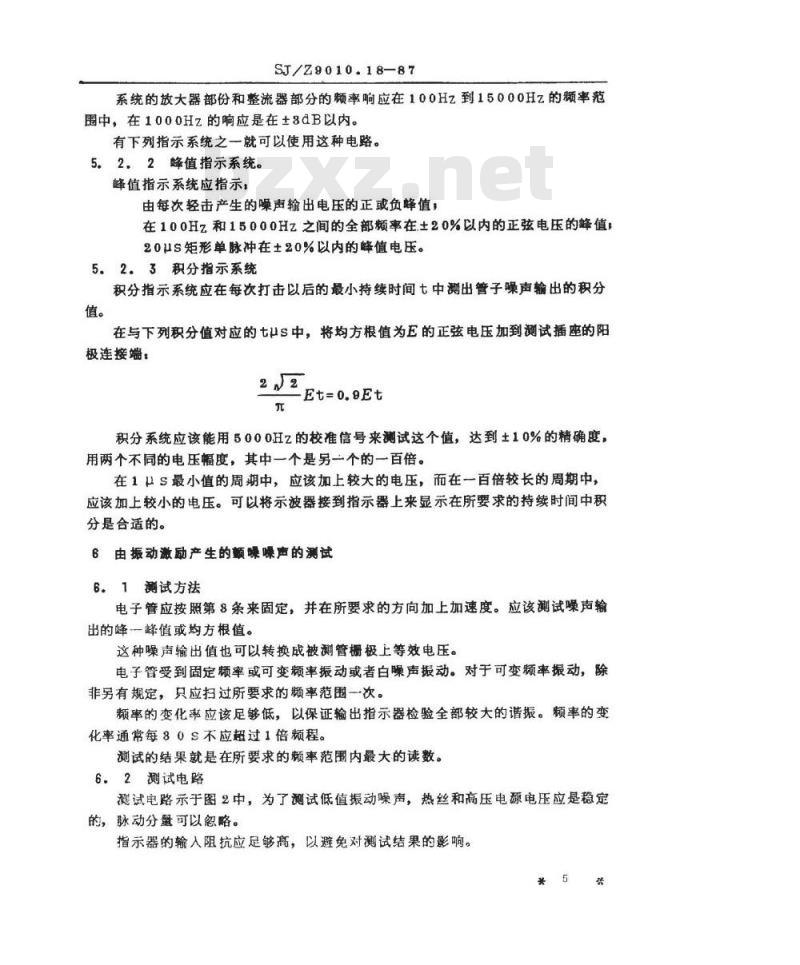

系统的放大器部份和整流器部分的频率响应在100Hz到15000Hz的频率范围中，在1000Hz的响应是在±8dB以内。有下列指示系统之一就可以使用这种电路。5.2.2峰值指示系统。
峰值指示系统应指示：
由每次轻击产生的噪声输出电压的正或负峰值，在100Hz和15000Hz之间的全部频率在±20%以内的正弦电压的峰值；20us矩形单脉冲在±20%以内的峰值电压。5。2。3积分指示系统
积分指示系统应在每次打击以后的最小持续时间七中出管子噪声输出的积分值。
在与下列积分值对应的七μs中，将均方根值为E的正弦电压加到测试插座的阳极连接端：
积分系统应该能用5000Hz的校准信号来测试这个值，达到土10%的精确度，用两个不同的电压幅度，其中一个是另一个的一百倍。在1μS最小值的周期中，应该加上较大的电压，而在一百倍较长的周期中，应该加上较小的电压。可以将示波器接到指示器上来显示在所要求的持续时间中积分是合适的。
6由振动激励产生的颜噪噪声的测试6.1测试方法
电子管应按照第8条来固定，并在所要求的方向加上加速度。应该测试噪声输出的峰一蜂值或均方根值。
这种噪声输出值也可以转换成被测管栅极上等效电压。电子管受到固定频率或可变频率振动或者白噪声报动。对于可变频率振动，除非另有规定，只应扫过所要求的频率范围一次。频率的变化率应该足够低，以保证输出指示器检验全部较大的谐振。赖率的变化率通常每80S不应超过1倍频程。测试的结果就是在所要求的频率范围内最大的读数。6.2测试电路
避试电路示于图2中，为了测试低值振动噪声，热丝和高压电源电压应是稳定的，脉动分量可以忽略。
指示器的输人阻抗应足够高，以避免对测试结果的影响。*5
SJ/Z9010.18-87
噪声输出指示器的频率啊应要加以规定。在收讯管的情况下，这种响应在60Hz到20KHz的频率范围中相对于1000Hz的响应在1dB以内。相对于1000Hz的响应，在25KHz，响应应为-8±1dB，而在40KHz时，应为-15±3dB。
为了特殊目的，可能需要一个较宽的频率范围。在60Hz到50KIz的频率范围内，相对于1000Hz的响应应在±1dB以内。相对1000Hz的响应，在60KHz响应应为-3±1dB，在100KHz时，应为-15±8dB。如果使用峰指示器，应该规定它的时间常数。在收讯管的情况下，指示器应在25μS持续时间的单脉冲条件下，不管是正极性或者是负极性加到指示器的输入端，产生的读数不应小于脉冲幅度的63%。7辟啪声的测试
7.1测试方法
将电子管放在测试的位置并调节到规定的工作条件。把输出耦合到射频放大器，在此放大器后跟随一个检波器、音频放大器和一个指示仪表。利用3。31条所述的木槌或8。8。2条所述的自动打击装置使电子管受到给定次数的轻击。
应该给出击的方向和作用点。将指示仪表上的读数变回到被测管输出端的最大电压，就是测试的结果。
7.2测试电路
测试电路示于图3中。将被测管的阳极耦合到射频放大器。调谐到50KHz和1600KHz之间的个频率。对于信号的振幅为可能要求测量的最大值振幅十倍时，最小的频宽应为5干KHz。
音频放大器在100Hz到2000Hz频率范围中的频率响应为它在400Hz时响应的±5αB以内。用一个有规定电压的信号在400Hz以80%的调制加到电子管插座（没有电子管）的阳极电路来进行这种放大器的校准。这个信号应该通过个网络加上，网络包括一个电容和一个电阻，在工作频率下，电容的最大电抗为100而电阻的射频阻抗为100KQ±20%。电子管阳极电路变压器的初级在谐振时的阻抗应为50KQ±20%，并应调谐到谐振。
调节放大器的增益以便在音频放大器的输出取得50mW。然后除去校准网络并将被测管固定在它的插座中。然后将变压器调到新的谐振并将信号除去。被测管栅极电路的电阻应具有5KQ和25KQ之间的数值，而且不应有旁路。不用重新调节调谐机构就可以试同样型号的电子管。*6*
SJ/Z9010.18-87
A—音顾放大器
G积分电路的调谐门
Vsig—5000Hz的信号源
工，指示器，锋值通道
工—指示器，积分通道
Int——积分电路
Re...全波整流器
S—开关
1校准位置
2-测试位置
用打击激励产生颤噪噪声的测试电路加速计
①加速度等级指示器和控制器
②扫描频率发生器
③具有自动增益控制的前置放大器④一功率放大器
③振动器
?—噪声输出指示器
电子管电和负载
图2用报动激励产生颜噪噪声的测试电路方块图8
SJ/Z9010.18-87
图8瞬啪声的测试电路
Vsig-射频信号源，
C--电容器（最大电抗：100Q）
2--限抗：100元0，
Rg——栅极电阻：5KQ到25KQ，
T-耦合变压器，谱振时的原级阻抗为50KQS-开关
1—校准位置
2—刷试位置
D检波器—放大器
In输出指示器
