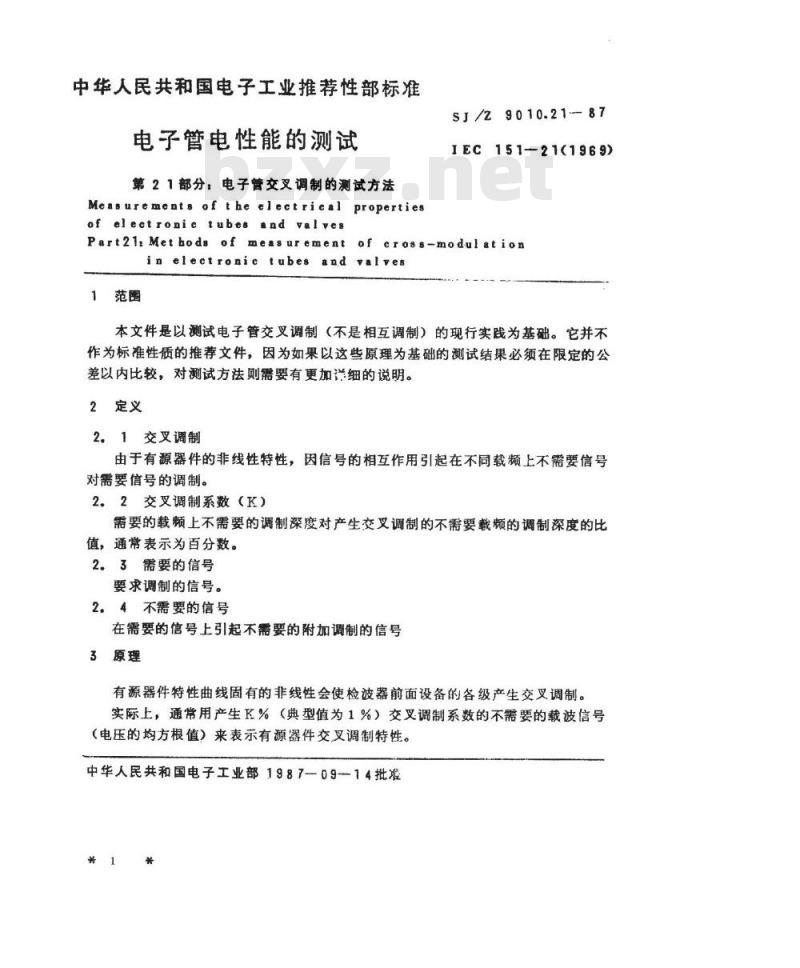

【电子行业标准(SJ)】 电子管电性能的测试 第２１部分：电子管交叉调制的测试方法

中华人民共和国电子工业推荐性部标准电子管电性能的测试
第21部分：电子管交叉调制的测试方法Measurements of the electrical propertiesof electronic tubes and valvesSJ/Z9010.21--87
IEC151-21(1969)
Part2l.Methods of measurementofcross-modulation
in electronictubes and valves1范围
本文件是以测试电子管交叉调制（不是相互调制）的现行实践为基础。它并不作为标准性质的推荐文件，因为如果以这些原理为基础的测试结果必须在限定的公差以内比较，对测试方法则需要有更加说细的说明。2定义
2.1交叉调制
由于有源器件的非线性特性，因信号的相互作用引起在不同载频上不需要信号对需要信号的调制。
2。2交叉调制系数（K）
需要的载频上不需要的调制深度对产生交叉调制的不需要载频的调制深度的比值，通常表示为百分数。
2.3需要的信号
要求调制的信号。
2.4不需要的信号
在需要的信号上引起不需要的附加调制的信号3原理
有源器件特性曲线固有的非线性会使检波器前面设备的各级产生交叉调制。实际上，通常用产生K%（典型值为1%）交叉调制系数的不需要的载波信号（电压的均方根值）来表示有源器件交叉调制特性。中华人民共和国电子工业部198709-14批*1

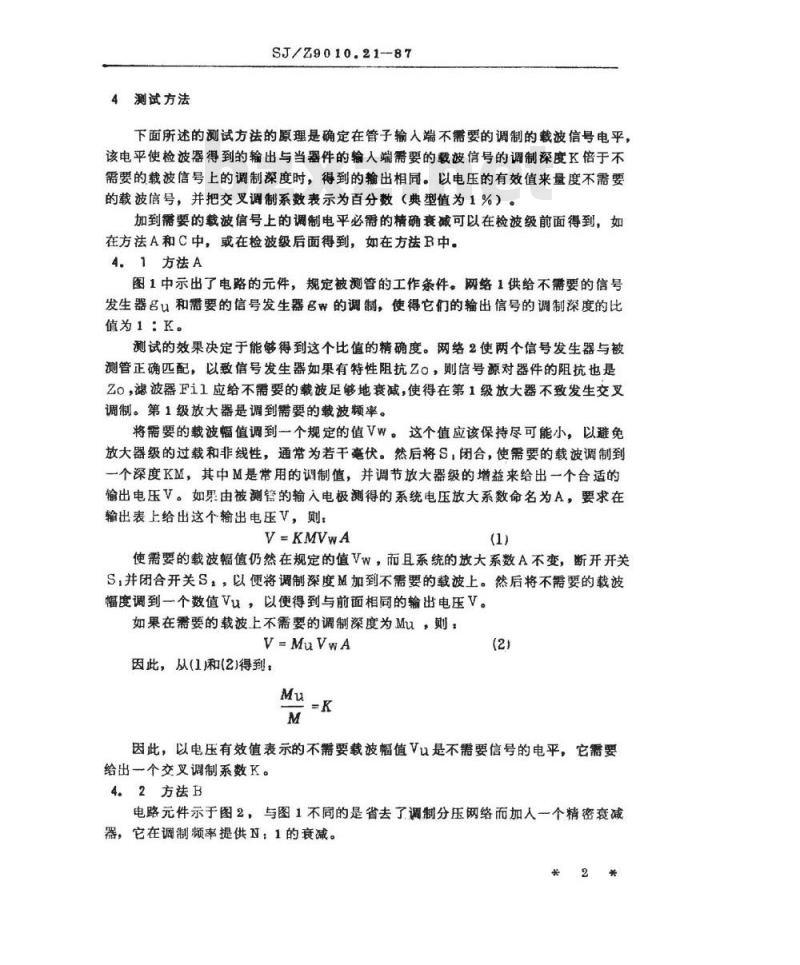

4测试方法
SJ/Z9010.21--87
下面所述的测试方法的原理是确定在管子输入端不需要的调制的载波信号电平，该电平使检波器得到的输出与当器件的输人端需要的载波信号的调制深度K倍于不需要的载波信号上的调制深度时，得到的输出相同。以电压的有效值来量度不需要的载波信号，并把交叉调制系数表示为百分数（典型值为1%）。加到需要的载波信号上的调制电平必需的精确衰减可以在检波级前面得到，如在方法A和C中，或在检波级后面得到，如在方法B中。4.1方法A
图1中示出了电路的元件，规定被测管的工作条件。网络1供给不需要的信号发生器名u和需要的信号发生器多w的调制，使得它们的输出信号的调制深度的比值为1：K。
测试的效果决定于能够得到这个比值的精确度。网络2使两个信号发生器与被测管正确匹配，以致信号发生器如果有特性阻抗Z，则信号源对器件的阻抗也是Zo，滤波器Fi1应给不需要的载波足够地衰减，使得在第1级放大器不致发生交叉调制。第1级放大器是调到需要的载波频率。将需要的载波幅值调到一个规定的值VW。这个值应该保持尽可能小，以避免放大器级的过载和非线性，通常为若干毫伏。然后将S，闭合，使需要的载波调制到一个深度KM，其中M是常用的调制值，并调节放大器级的增益来给出一个合适的出电压V。如果由被测管的输入电极测得的系统电压放大系数命名为A，要求在输出表上给出这个输出电压V，则：V=KMVWA
使需要的载波幅值仍然在规定的值Vw，而且系统的放大系数A不变，断开开关S，并闭合开关S，，以便将调制深度M加到不需要的载波上。然后将不需要的载波幅度调到一个数值Vu，以便得到与前面相同的输出电压V。如果在需要的载波上不需要的调制深度为Mu，则：V=MuVwA
因此，从（1和（2)得到：
因此，以电压有效值表示的不需要载波幅值Vu是不需要信号的电平，它需要给出一个交叉调制系数K。
4.2方法B
电路元件示于图2，与图1不同的是省去了调制分压网络而加人一个精密衰减器，它在调制频率提供N：1的衰减。*2*
SJ/Z9010.21-87

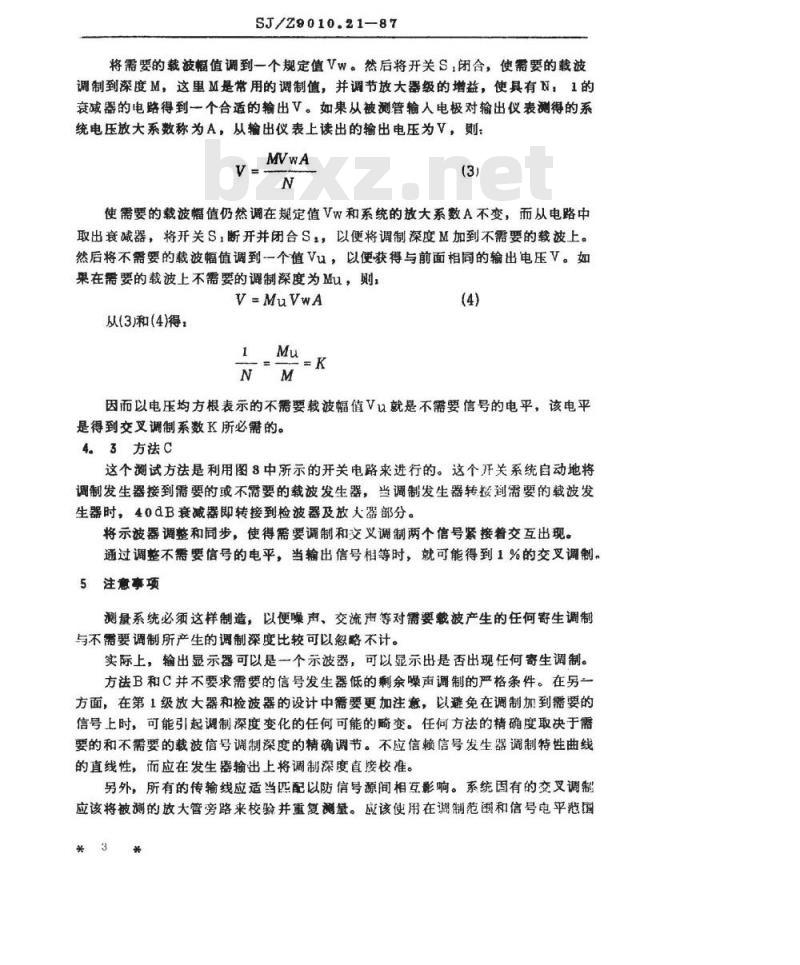

将需要的载波韬值调到一个规定值VW。然后将开关S，闭合，使需要的载波调制到深度M，这里M是常用的调制值，并调节放大器级的增益，使具有N，1的衰减器的电路得到一个合适的输出V。如果从被测管输人电极对输出仪表测得的系统电压放大系数称为A，从输出仪表上读出的输出电压为V，则MVwAwww.bzxz.net
使需要的载波幅值仍然调在规定值VW和系统的放大系数A不变，而从电路中取出衰减器，将开关S，断开并闭合S，，以便将调制深度M加到不需要的载波上。然后将不需要的载波幅值调到个值Vu，以便获得与前面相同的输出电压V。如果在需要的载波上不需要的调制深度为Mu，则，V-MuVwA
从(3)和（4)得：
因而以电压均方根表示的不需要载波幅值Vu就是不需要信号的电平，该电平是得到交叉调制系数K所必需的。4.3方法C
这个测试方法是利用图8中所示的开关电路来进行的。这个开关系统自动地将调制发生器接到需要的或不露要的载波发生器，当调制发生器转接到需要的载波发生器时，40&B衰减器即转接到检波器及放大器部分。将示波器调整和同步，使得需要调制和交义调制两个信号紧接着交互出现。通过调整不需要信号的电平，当输出信号相等时，就可能得到1%的交叉调制。5注意事项
测量系统必须这样制造，以便噪声、交流声等对需要载波产生的任何寄生调制与不需要调制所产生的调制深度比较可以忽略不计。实际上，输出显示器可以是一个示波器，可以显示出是否出现任何寄生调制。方法B和C并不要求需要的信号发生器低的剩余噪声调制的产格条件。在另一方面，在第1级放大器和检波器的设计中需要更加注意，以避免在调制加到需要的信号上时，可能引起调制深度变化的任何可能的畸变。任何方祛的精确度取决于需要的和不需要的载波信号调制深度的精确调节。不应信赖信号发生器调制特性曲线的真线性，而放在发生器输出上将调制深度真接校准。另外，所有的传输线应适当匹配以防信号源间相互影响。系统固有的交叉调制应该将被测的放大管旁路来校验并重复测量。应该使用在调制范围和信号电平范*3*
SJ/Z9010.21-87
内基本上是直线性的第二检波器。注一—应该注款，使用调谐政大器（放大器2）没有考虑被测器作中产生的调制频率的诺波。6结果的表示
被测管交叉调制特性通常表示为使交叉调制系数K具有某一固定值的不需要的信号电压对增益参数或与增益有关的直流参数之一所绘的曲线图。S
Net.INet.
Net.T—调制分压器网络
NetI-匹配网络
gm-调制发生器
gu—不T要的信号发生器
gw—需要的言号发生器
X被滋管
Fil不需婴的信号的滤被器
AmP.1—端谐到需婴的信号瓶率的放大器Det训腾检波器
AmP.2—课到调制频率的放大器

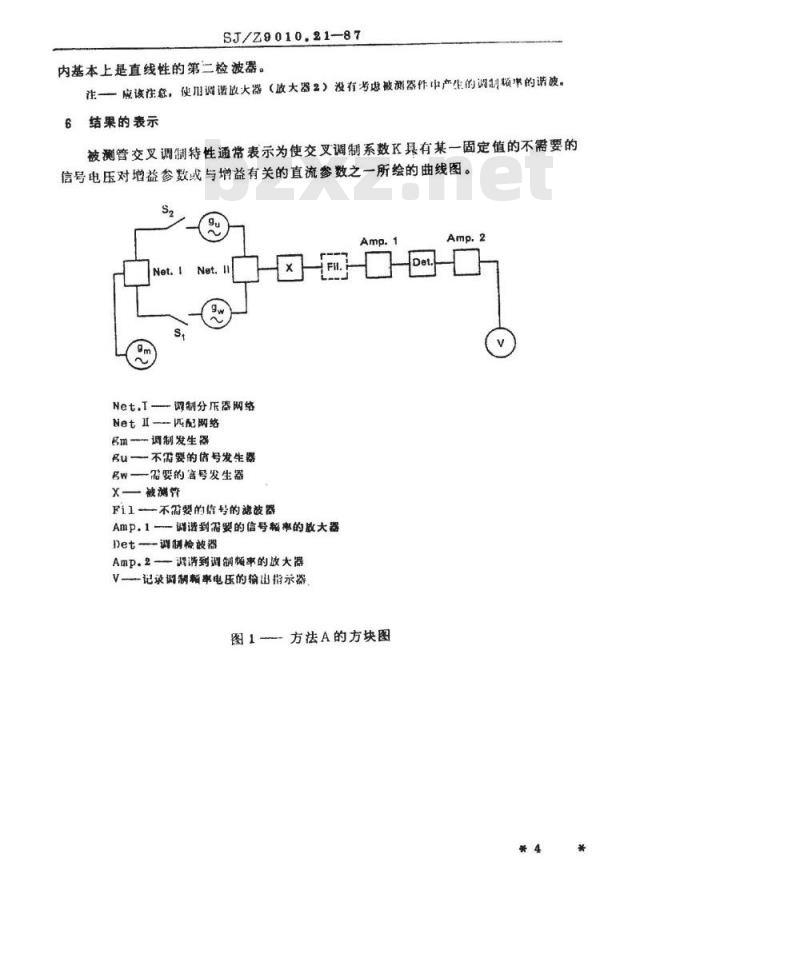

V—记录调制率电压的输出指示器图1方法A的方块图
SJ/Z9010.21--87
Net.I--匹配网络
gm—调制发生器
gw-h婴的信号发生器
Bu—不需要的信号发生器
X—敲测管
F11—不需婴的信号的滤波器
Hoet.HAtt.
Amp.1调谐到君要的信号赖率的放大器Det—调制检波器

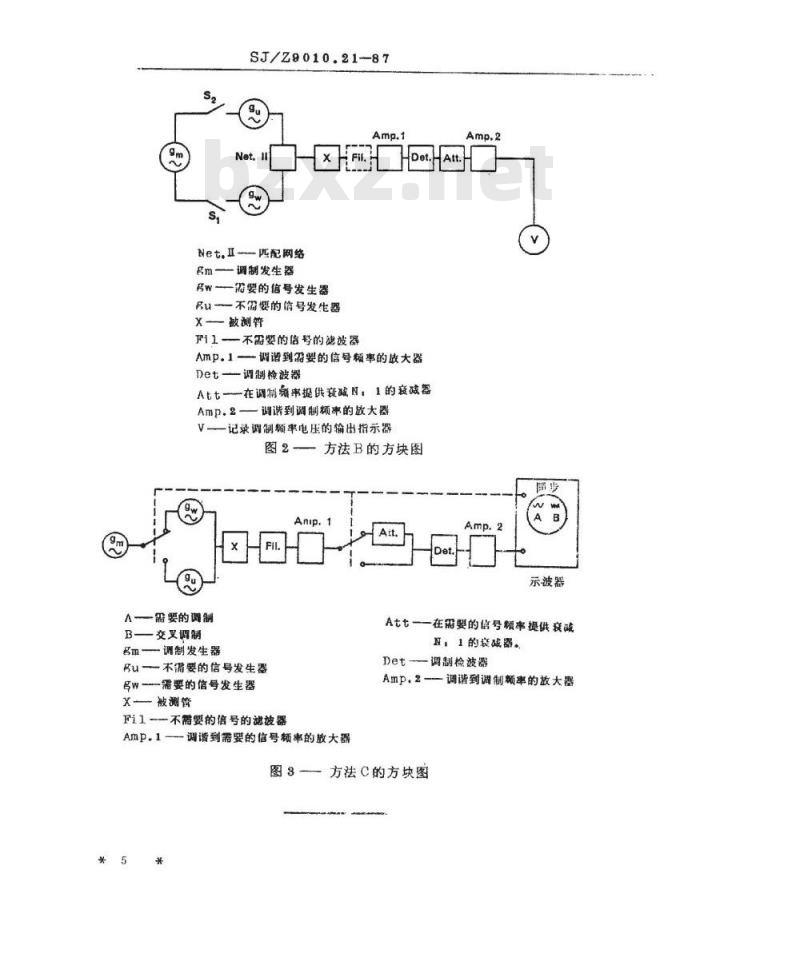

Att—在调满须率提供度减N，1的衰减器Amp.2—训谱到调制频率的放大器V—记录调制频率电压的输出指示器图2—方法B的方块图
A需要的调制
B——交叉调制
gm调制发生器
gu—不储要的信号发生器
gw需要的信号发生器
X被测管
Fi不需要的信号的滤被器
Amp.1调谐到需妥的信号频率的放大器At.
示波器
Att——在需要的信号额率提供疫诚H，1的袭减器。
Det调制检波器
AmP.2—调谐到调制频率的放大费图3—方法C的方块图
