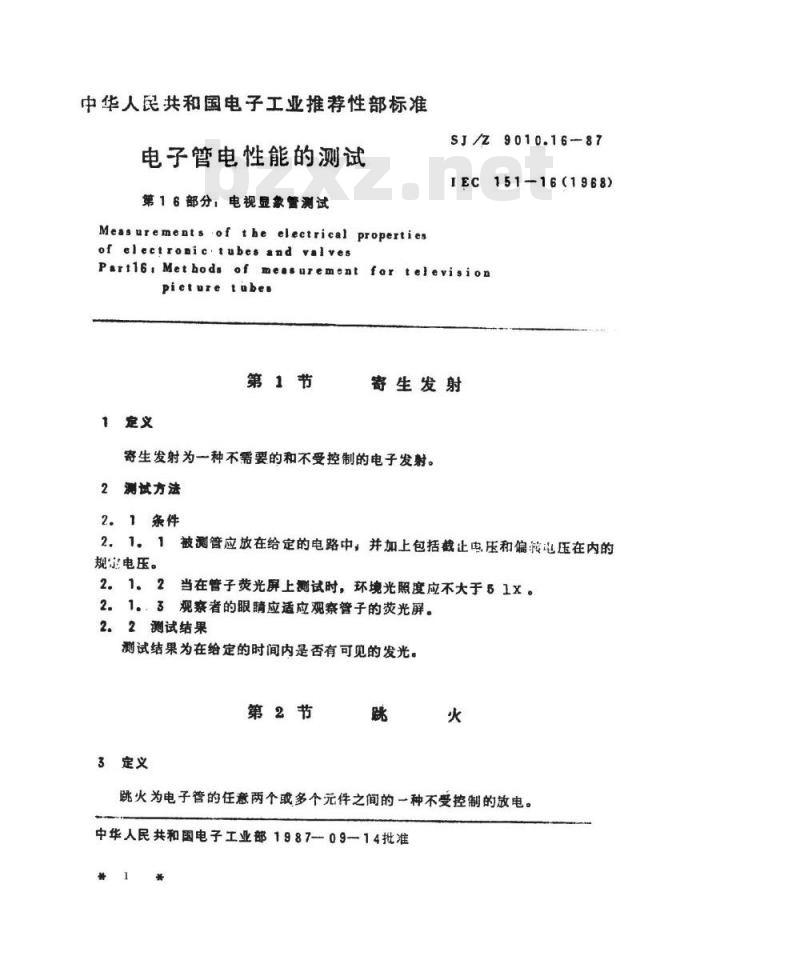

中华人民共和国电子工业推荐性部标准电子管电性能的测试
第16部分，电视显象管测试
Meas urements -of the electrical propertiesofelectronic tubes and valves9010.16-87
IEC151-16(1968)
Partl6Methods of measurementtfortelevision
picture tubes
第1节
1定义
寄生发射
寄生发射为一种不需要的和不受控制的电子发射。2测试方法
2.1条件
2.1。1被测管应放在给定的电路中，并加上包括截止电压和偏转电压在内的规乐电压。
2当在管子荧光屏上测试时，环境光照度应不大于51×。2.1。，3观察者的眼睛应适应观察管子的荧光屏。2.2测试结果
测试结果为在给定的时间内是否有可见的发光。第2节
3定义
跳火为电子管的任意两个或多个元件之间的一种不受控制的放电。中华人民共和国电子工业部1987—09-14批准*1

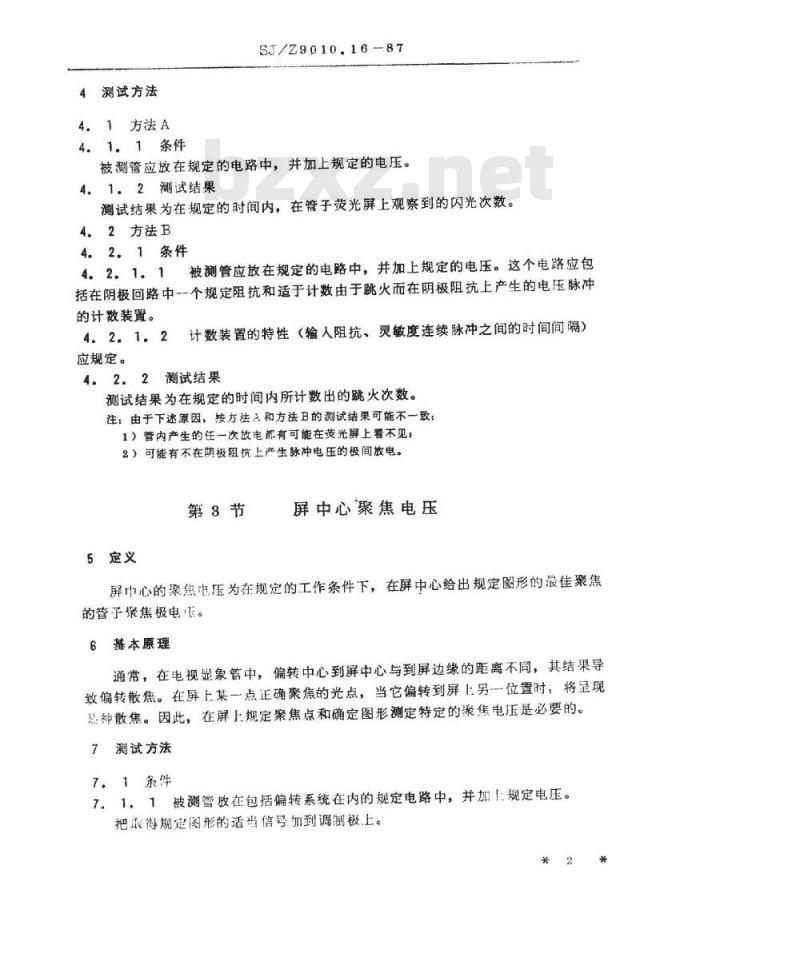

4测试方法
4.1方法A
SJ/Z9010.16-87
4.1.1条件
被测管应放在规定的电路中，并加上规定的电压。4.1.2测试结果
测试结果为在规定的时间内，在管子荧光屏上观察到的闪光次数。4.2方法B
4。2.1条件
4.2.1。1被测管应放在规定的电路中，并加上规定的电压。这个电路应包括在阴极回路中一个规定阻抗和适于计数由于跳火而在阴极阻抗上产生的电压脉冲的计数装置。
应规定。
计数装置的特性（输人阻抗、灵敏度连续脉冲之间的时间间隔）4.2.2测试结果
测试结果为在规定的时间内所计数出的跳火次数。注：由于下述原因，按方法A和方法B的测试结果可能不一致：1）管内产生的任一次放电部有可能在荧光解上看不见，2）可能有不在荫极阻抗上产生脉冲电压的极间放电。第8节
5定义
屏中心聚焦电压
屏中心的聚焦电压为在规定的工作条件下，在屏中心给出规定图形的爱佳聚焦的管子聚焦极电正。
6基本原理
通常，在电视显象管中，偏转中心到屏中心与到屏边缘的距离不同，其结果导致偏转散焦。在屏上某一点正确聚焦的光点，当它偏转到屏上另位置时，将呈现种散焦。因此，在解上规定聚焦点和确定图形测定特定的聚焦电压是必要的。7测试方法
7．1条件
71，1被测管放在包括偏转系统在内的规定电路中，并加！规定电压。把取得规定图形的适当信号加到调制极上。*2*
SJ/Z9010.16-87

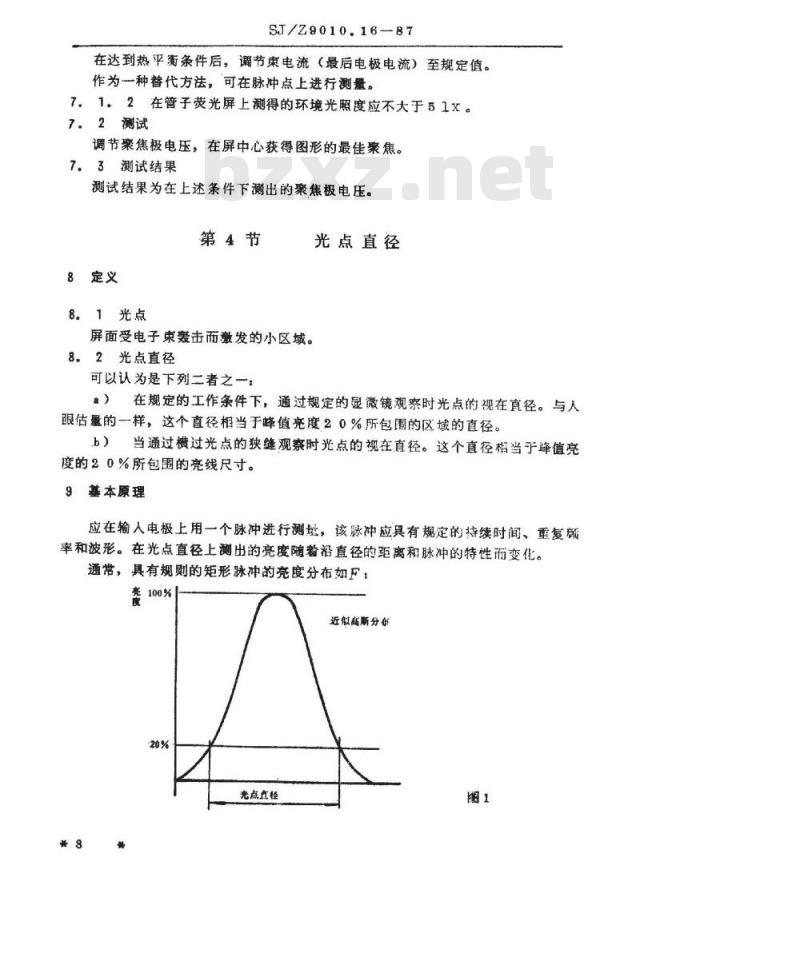

在达到热平衡条件后，调节束电流（最后电极电流）至规定值。作为一种替代方法，可在脉冲点上进行测量。7.1.2在管子荧光屏上测得的环境光照度应不大于51x。7.2测试
调节聚焦极电压，在屏中心获得图形的最佳聚焦。7.3测试结果
测试结果为在上述条件下测出的聚焦极电压。第4节
8定义
8.1光点
屏面受电子束轰击而发的小区域。8.2光点直径
可以认为是下列二者之一：
光点直径
。）在规定的工作条件下，通过规定的显微镜观察时光点的视在直径。与人跟估的一样，这个直径相当于峰值亮度20%所包围的区域的直径。b）当通过横过光点的狭缝观察时光点的视在直径。这个直径相当于峰值亮度的20%所包围的亮线尺寸。
9基本原理
应在输人电极上用一个脉冲进行测短，该脉冲应具有规定的持续时间、重复频率和波形。在光点直径上测出的亮度随着沿直径的距离和脉冲的特性而变化。通带，具有规则的矩形脉冲的亮度分布如F：100%
近似离斯分布
光点直径
10测试方法
10.1条件
SJ/Z9010.16-87
10.1。1被测管放在规定的电路中，并加上规定的电压，无偏转和校正磁铁。调节束电流至规定值。
10.1.2在管子荧光屏上测得的环境光照度应不大于51×。10.1.3管子应加偏压使亮度截止。10。14把脉冲信号加到输入电极上，应规定如下脉冲特性：幅度
重复频率
持续时间
一脉冲上升和下降时间

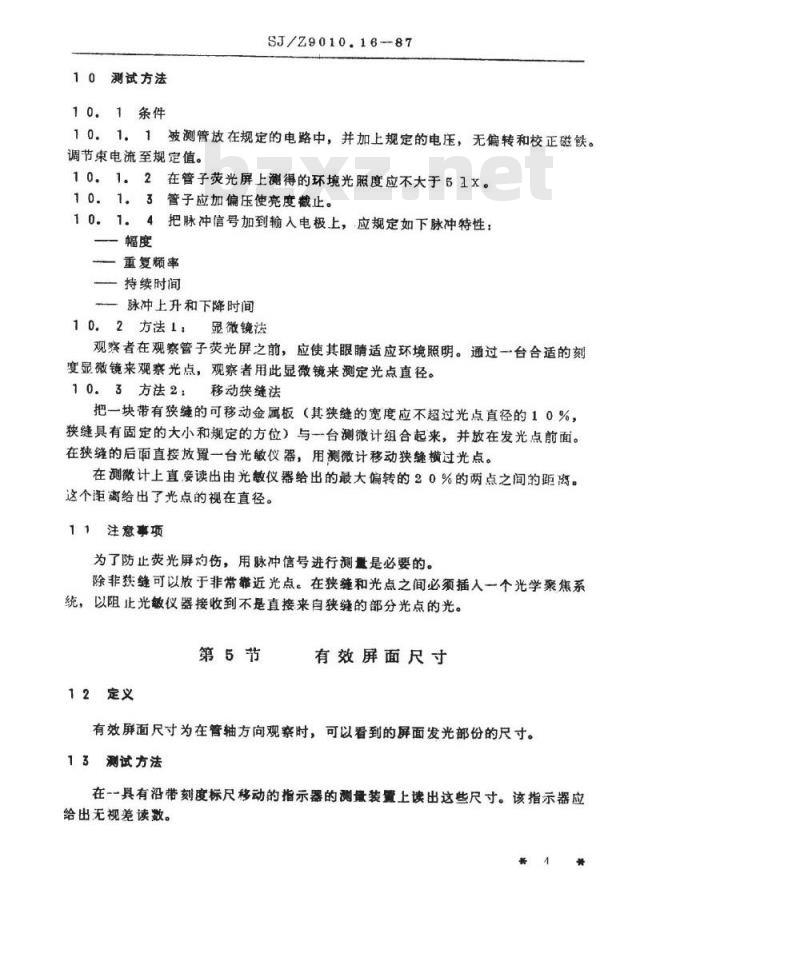

10.2方法1：显微镜法
观繁者在观察管子荧光屏之前，应使其眼睛适应环境照明。通过一台合适的刻度显微镜来观察光点，观察者用此显微镜来测定光点直径。10.3方法2：移动狭缝法
把一块带有狭缝的可移动金属板（其狭缝的宽度应不超过光点直径的10%，狭缝具有固定的大小和规定的方位）与一台测微计组合起来，并放在发光点前面。在狭缝的后面直接放置一台光敏仪器，用测微计移动狭缝横过光点。在测微计上直接读出由光敏仪器给出的最大偏转的20%的两点之间的距离。这个距离给出了光点的视在直径。11注意事项
为了防止荧光屏灼伤，用脉冲信号进行测量是必要的。除非获缝可以放于非常靠近光点。在狭缝和光点之间必须插人一个光学聚焦系统，以阻止光敏仪器接收到不是直接来自狭缝的部分光点的光。第5节
12定义
有效屏面尺寸
有效屏面尺寸为在管轴方向观察时，可以看到的屏面发光部份的尺寸。13测试方法
在-一具有沿带刻度标尺移动的指示器的测最装置上读出这些尺寸。该指示器应给出无视差读数。
14测试条件
SJ/Z9010.16-87

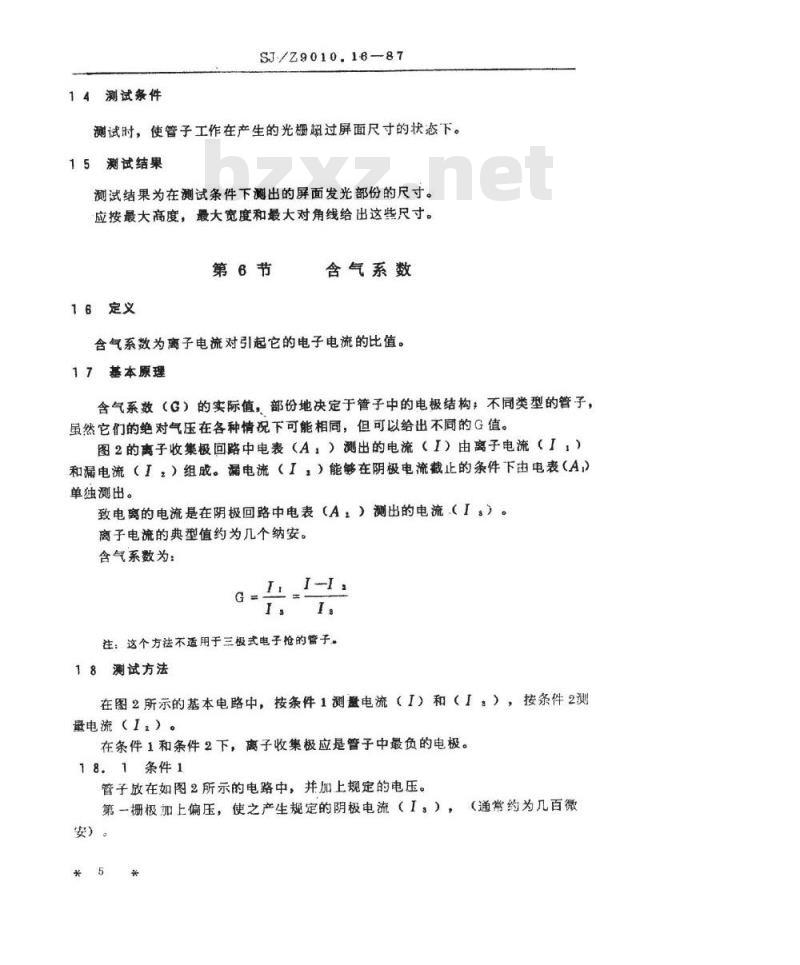

测试时，使管子工作在产生的光極超过屏面尺寸的状态下。15
测试结果
测试结果为在测试条件下测出的屏面发光部份的尺寸。应按最大高度，最大宽度和最大对角线给出这些尺寸。第６节
16定义
含气系数
合气系效为离子电流对引起它的电子电流的比值。17基本原理
含气系数（G）的实际值，部份地决定于管子中的电极结构，不同类型的管子，虽然它们的绝对气压在各种情况下可能相同，但可以给出不同的G值。图2的离子收集极回路中电表（A1）测出的电流（I）由离子电流（I：）和漏电流（I）组成。漏电流（I，）能够在阴极电流截止的条件下由电表（A）单独测出。
致电离的电流是在阴极回路中电表（A：）测出的电流（I）。离子电流的典型值约为几个纳安。含气系数为：
注：这个方法不适用于三极式电子枪的管子。18测试方法
在图2所示的基本电路中，按条件1测量电流（I）和（I：），按条件2测量电流（I）。
在条件1和条件2下，离子收集极应是管子中最负的电极。18.1条件1Www.bzxZ.net
管子放在如图2所示的电路中，并加上规定的电压。第一极加上偏压，使之产生规定的阴极电流（I：），（通常约为几百微安）。
S1/29010.16-87
第二栅极电压足够高（约250V），以使气体电离。阳极和与阳极连接的电极接上负电压，以收集离子。此电压应足够负（约25V)，以阻止电子到达阳极。
18.2条件2
除第一栅极加上偏压，以达到阴极电流截止的条件外，其余同条件1。19测试结果
测试结果为（I一I，）值与I。值的比值G。应规定分子和分母中的电流单位。图2
含气系数的测量电路
