【电子行业标准(SJ)】 电子管内各电极的编号和单的命名

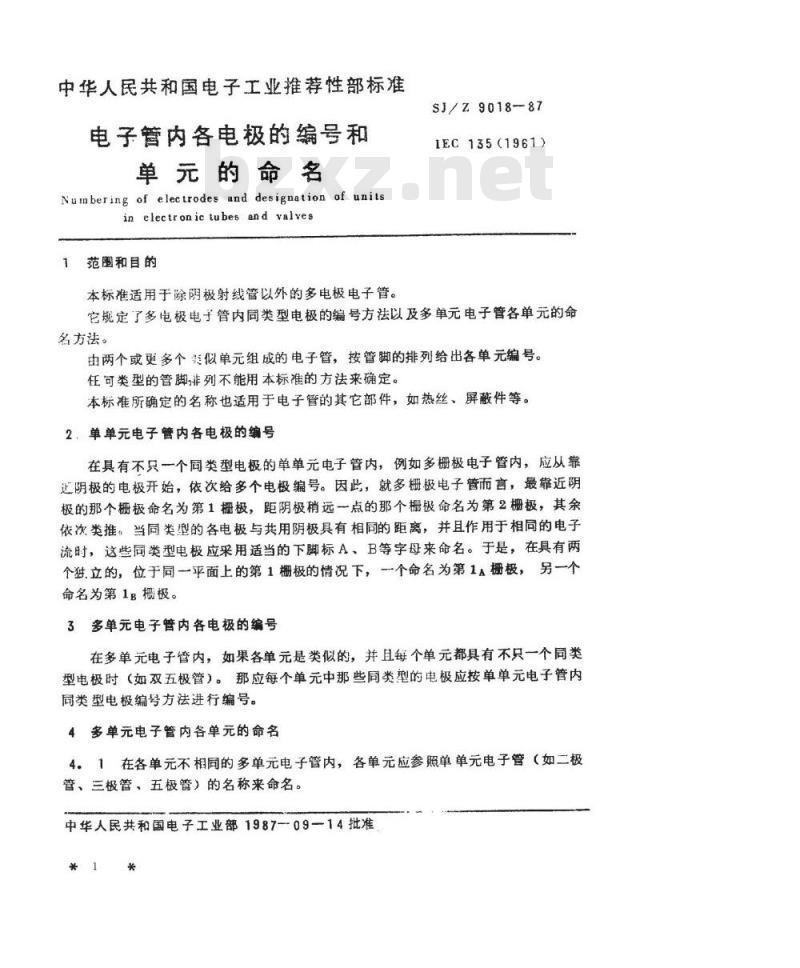

中华人民共和国电子工业推荐性部标准电子管内各电极的编号和
单元的命名
Numbering of electrodes and designation of unitsin electronic tubes and valves1范圈和目的
本标准适用于除阴极射线管以外的多电极电子管。SJ/Z9018-87
IEC135(1961)
它规定了多电极电于管内同类型电极的编号方法以及多单元电子管各单元的命名方法。
由两个或更多个类似单元组成的电子管，按管脚的排列给出各单元编号。任可类型的管脚非列不能用本标准的方法来确定。本标准所确定的名称也适用于电子管的其它部件，如热丝、屏蔽件等。2，单单元电子管内各电极的编号在具有不只一个同类型电极的单单元电子管内，例如多栅极电子管内，应从靠达阴极的电极开始，依次给多个电极编号。因此，就多栅极电子管而言，最靠近阴极的那个栅极命名为第1栅极，距阴极稍远一点的那个栅极命名为第2栅极，其余依次类推。当同类型的各电极与共用阴极具有相同的距离，并且作用于相同的电子流时，这些同类型电极应采用适当的下脚标A、B等字母来命名。于是，在具有两个独.立的，位于同一平面上的第1栅极的情况下，一个命名为第1栅极，另一个命名为第1B栅极。
3多单元电子管内各电极的编号
在多单元电子管内，如果各单元是类似的，并且每个单元都具有不只一个同类型电极时（如双五极管）。那应每个单元中那些同类型的电极应按单单元电子管内同类型电极编号方法进行编号。4多单元电子管内各单元的命名
41在各单元不相同的多单元电子管内，各单元应参照单单元电子管（如二极管、三极管、五极管）的名称来命名。中华人民共和国电子工业部1987-09一14批准*一*
SJ/Z9018-87
4，2在多单元电子管（如双二极管）中，在给两个或更多个类似单元编号时，具有与最低编号管脚相连的电极的那个单元应给予最高编号，同时按以下题序给各附加单元编号：与各附加单元的相同电极连接的管脚的编号越大，给予单元的编号越小。当类似单元具有一个或多个共用电极时，单元的命名由这些单元的任一连接到最低编号管脚的独立电极来确定。一旦确定，单元编号应适用于此单元中所有的独立电极。
4：3单元命名与此单元某一电极的命名可通过字母或符号，以任何方便的方式联系起来。

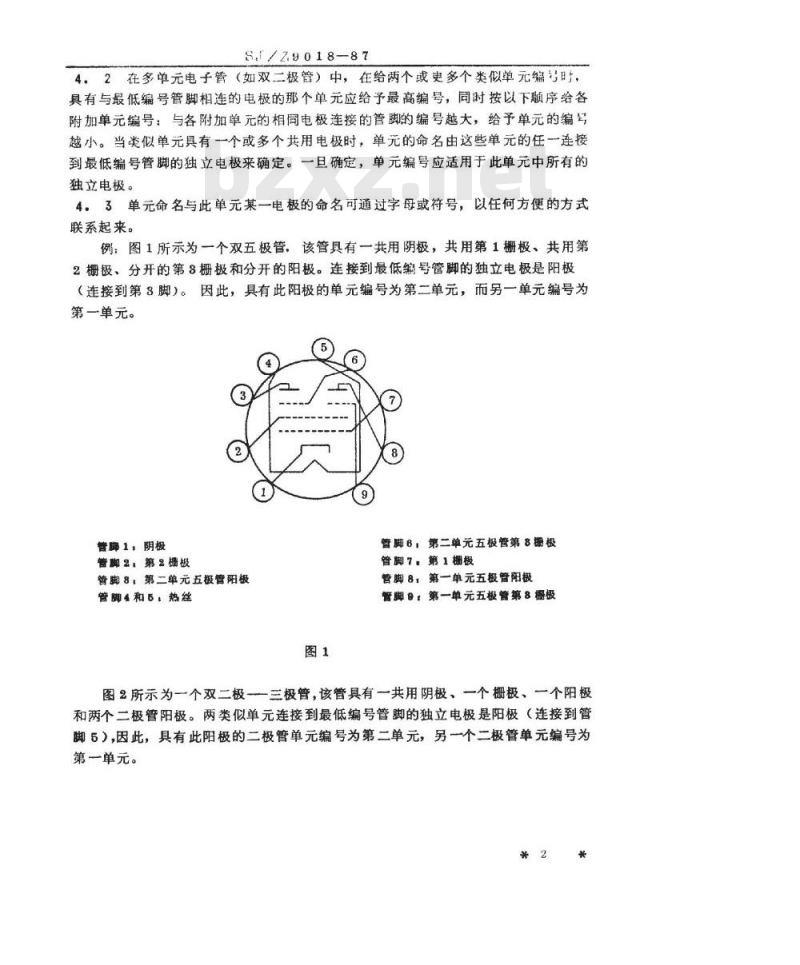

例：图1所示为一个双五极管，该管具有一共用阴极，共用第1栅极、共用第2橱极、分开的第8栅极和分开的阳极。连接到最低编号管脚的独立电极是阳极（连接到第8脚）。因此，具有此阳极的单元编号为第二单元，而另一单元编号为第一单元。
替脚1，阴极
管脚2：第2极
管脚8，第二单元五极管阳极
管脚4和5，热丝
暂脚6，第二单元五极管第8搬极管脚7，第1橱极
管脚8，第一单元五极管阳极

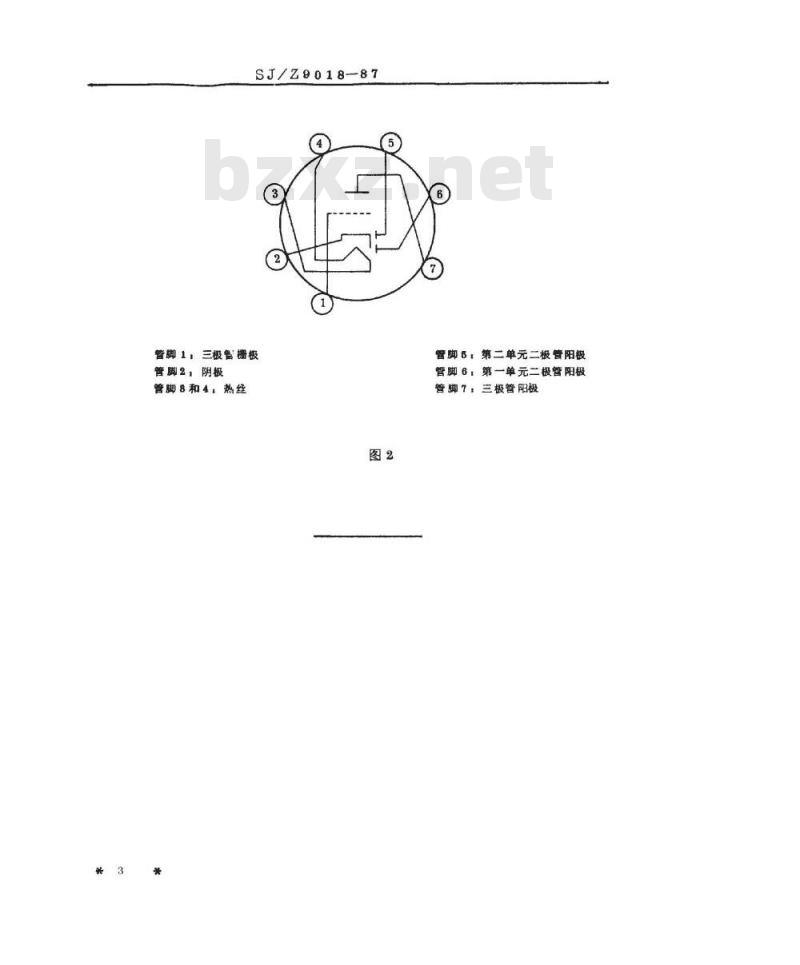

管脚9：第一单元五极管第8橱极图2所示为一个双二极一一三极管，该管具有一共用阴极、一个栅极、一个阳极和两个二极管阳极。两类似单元连接到最低编号管脚的独立电极是阳极（连接到管脚5），因此，具有此阳极的二极管单元编号为第二单元，另一个二极管单元编号为第一单元。免费标准bzxz.net
SJ/Z9018-87
暂脚1：三极驾栅极
管脚2，阴极
管脚8和4：热丝
管脚5：第二单元二极管阳极
管脚6：第一单元二极管阳极
管脚7：三极管阳极
