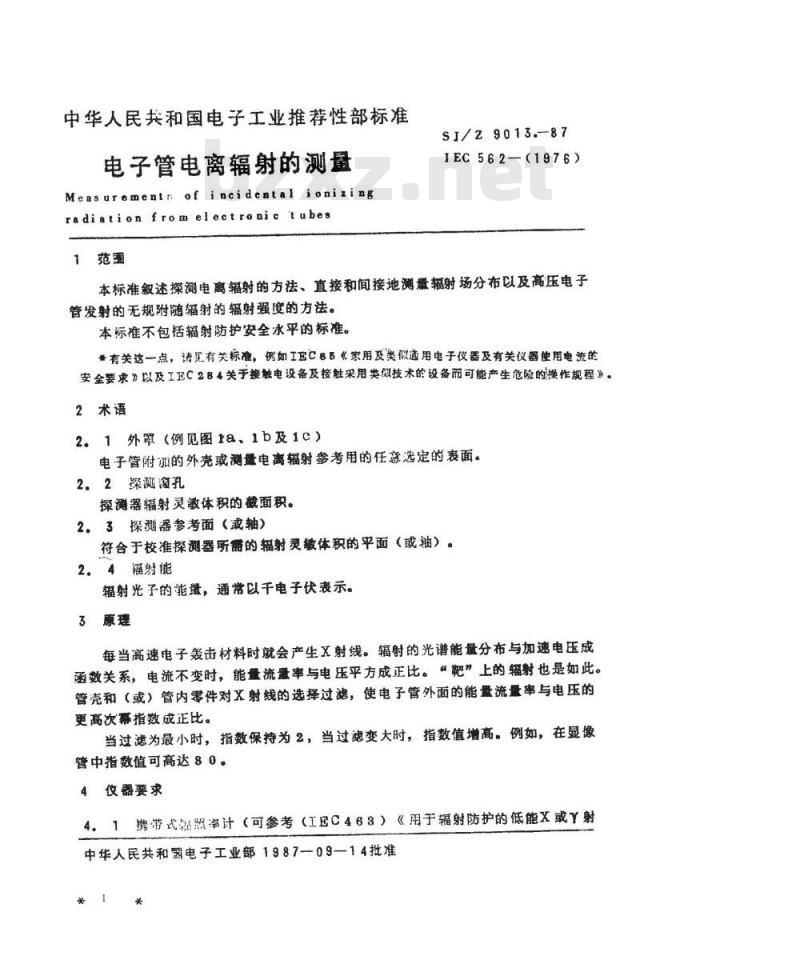

【电子行业标准(SJ)】 电子管电离辐射的测量

中华人民共和国电子工业推荐性部标准电子管电离辐射的测量
Measurementr of incidental ionizingradiation fromelectronic tubes1范围
SJ/z9013.87
1EC562-(1976)
本标准叙述探测电离辐射的方法、直接和间接地测量辐射场分布以及高压电子管发射的无规附随辐射的辐射强度的方法。本标准不包活辐射防护安全水平的标准。鲁有关这一点，请见有关标准，例如工EC85α家用及类似通用电子仪器及有关仪器使用电流的安全要求》以及工EC284关于接触电设备及接触采用类似技术的设备而可能产生危险的操作规程》。2术语
2.1外罩（例见图1a、1b及1c）
电子管附加的外壳或测量电离辐射参考用的任意选定的表面。2.2深窗孔
探测器辐射灵敏体积的裁面积。2.3探测器参考面（或轴）
符合于校准探测器所需的辐射灵敏体积的平面（或轴）。2.4福射能
辐射光子的能激，通常带以干电子伏表示。3原理
每当高速电子轰击材料时就会产生X射线。辐射的光谱能量分布与加速电压成函数关系，电流不变时，能量流量率与电压平方成正比。“靶”上的辐射也是如此。管壳和（或）管内零件对×射线的选择过滤，使电子管外面的能流量率与电压的更高次幕指数成正比。
当过滤为最小时，指数保持为2，当过滤变大时，指数值增高，。例如，在显像管中指数值可高达80。
4仪器要求
4.1携带式照率计（可参考（工EC468）《用于辐射防护的低能X或射中华人民共和国电子工业部1987-09-14批准*1*
SJ/Z9013-87

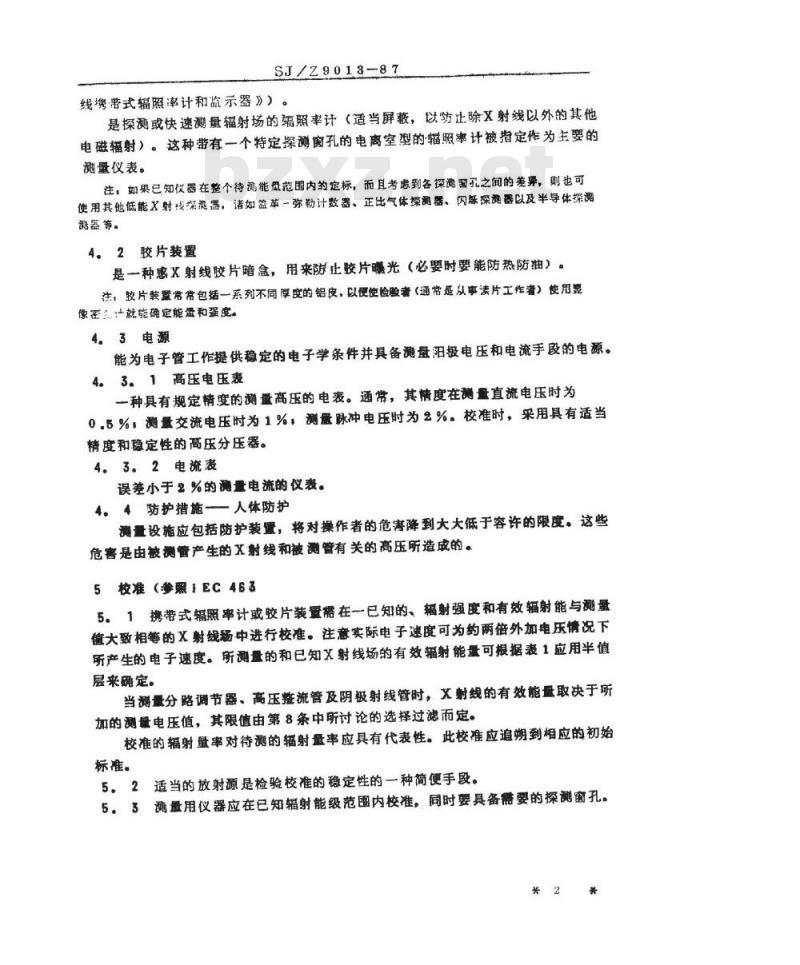

线境带式辐照率计和监示器》）。是探测或快速测量辐射场的辐照率计（适当屏蔽，以防止除文射线以外的其他电磁辐射）。这种带有一个特定探测窗孔的电离室型的辐照率计被指定作为主要的测量仪表。
注，如果已知仪器在整个待满能量范围内的定标，而且考患到各探测窗孔之间的差异，则也可使用其他低能X射成深烫需，诸如益革一弥勒计数器、正比气体探器、闪烁操流器以及半导体探测器等。
4。2胶片装置
是一种感射线胶片暗盒，用来防止较片曦光（必要时要能防热防油）。注，胶片装置常常包括一系列不同厚度的铝皮，以便使检验者（通常带是从事片工作者）使用显像至就能确定能量和强度。
4.3电源
能为电子管工作提供稳定的电子学条件并具备测量阳极电压和电流手段的电源。4。3.1高压电压表
一种具有规定精度的测量高压的电表。通带，其情度在测量直流电压时为0.5%，测量交流电压时为1%，测脉冲电压时为2%。校准时，采用具有适当精度和稳定性的高压分压器。
4.3.2电流表
误差小于2%的测量电流的仪表。4。4防护措施一人体防护
测量设施应包括防护装置，将对操作者的危害降到大大低于容许的限度。这些危害是由被测管产生的文射线和被测管有关的高压所造成的。5校准（参照1EC463
5。1携带式辐照率计或胶片装盘需在一已知的、射强度和有效辐射能与测量值大致相等的X射线场中进行校准。注意实际电子速度可为约两倍外加电压情况下所产生的电子速度。所测盘的和已知×射线场的有效辐射能量可根据表1应用半值层来确定。
当测量分路调节器、高压整流管及阴极射线管时，文射线的有效能量取决于所加的测量电压值，其限值由第8条中所讨论的选择过滤而定。校准的辐射量率对待测的辐射量率应具有代表性。此校准应追朔到相应的初始标准。
5，2适当的放射源是检验校准的稳定性的一种简便手段。5。3测盘用仪器应在已知辐射能级范围内校准，同时要具备带要的探测窗孔。*2*
SJ/Z9013-87

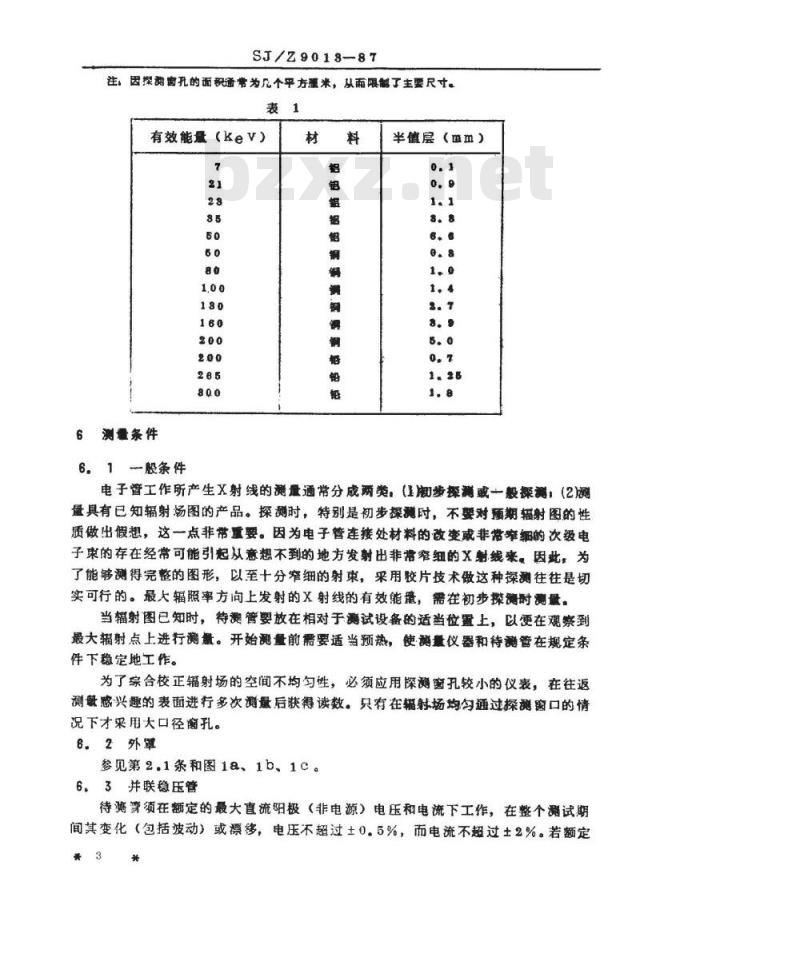

注。因探测窗孔的面积通常为几个平方重米，从而限制了主要尺寸。表1
有效能量（keV）
6测量条件免费标准下载网bzxz
6.1一股条件
半值层（mm）
电子管工作所产生X射线的盘通常分成两类，（1闭步探测或一般探测：（2测量具有已知辐射场图的产品。探厕时，特别是初步探刹时，不婴对预期辐射图的性质做出假想，这一点非带重要。因为电子管连接处材料的改变或非常宰细的次级电子束的存在经常可能引起从意想不到的地方发射出非带窄细的射线来。因此，为了能够测得完整的图形，以至十分窄细的射束，采用胶片技术做这种探测往往是切实可行的。最大辐照率方向上发射的×射线的有效能量，需在初步操馈时测量，当辐射图已知时，待测管要放在相对于测试设备的适当位置上，以更在观察到最大辐射点上进行满鼠。开始测量前需要适当预热，使测量仪器和待管在规定条件下稳定地工作。
为了综合校正辐射场的空间不均匀性，必须应用探深测窗孔较小的仪表，在往返测最悠兴趣的表面进行多次测量后获得读数。只有在辐射场均勺通过探测窗口的情况下才采用大口径离孔。
6.2外罩
参见第2.1条和图18、1b、1c。
6，3并联稳压管
待警须在额定的最大直流阳极（非电源）电压和电流下工作，在整个测试期间其变化（包括波动）或漂移，电压不超过土0。5%，而电流不超过±2%。若额定3
SJ/Z9013-87

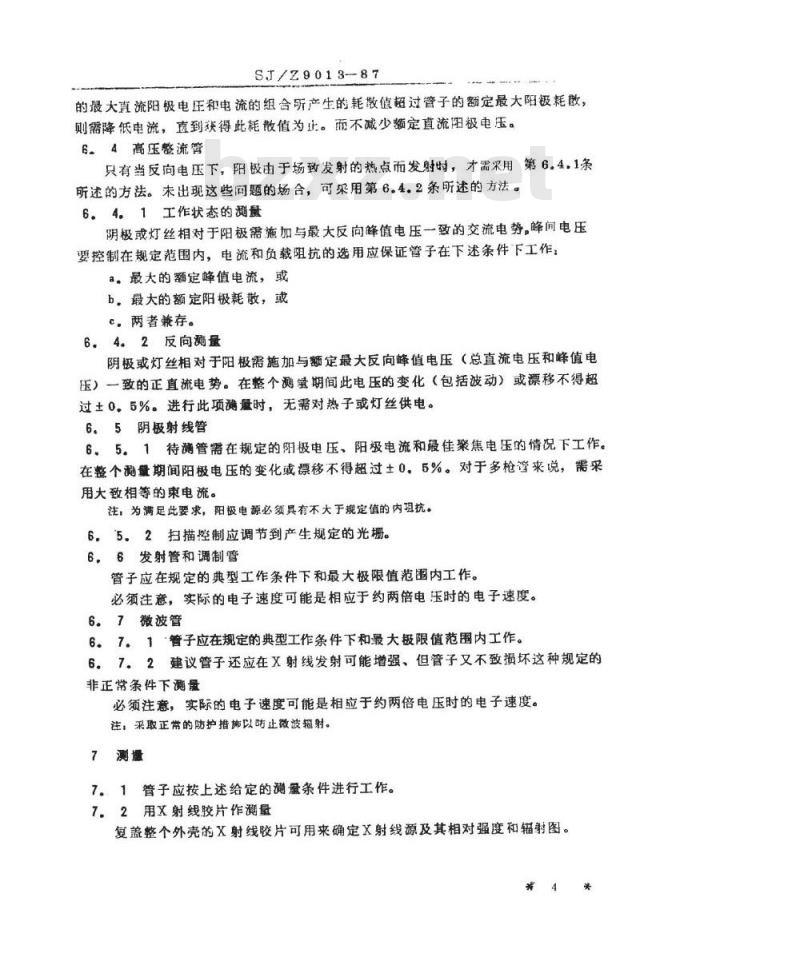

的最大直流阳极电压和电流的组合所产生的耗散值超过管子的额定最大阳极耗散，则需降低电流，直到获得此耗散值为止。而不减少额定直流阳极电压。6。4高压整流管
只有当反向电压下，阳极由于场致发射的热点而发射时，才需采用第6。4，1条所述的方法。末出现这些问题的场合，可采用第6.4。2条所述的方法。6。4。1工作状态的测量
阴极或灯丝相对于阳极需施加与最大反向峰值电压一致的交流电势，峰间电压要控制在规定范围内，电流和负载阻抗的选用应保证管子在下述条件下工作：a。最大的额定峰值电流，或
b。最大的额定阳极耗散，或
c。两者兼存。
6。42反向量
阴极或灯丝相对于阳极需施加与额定最大反向峰值电压（总直流电压和峰值电压）一致的正直流电势。在整个期间此电压的变化（包括波动）或漂移不得超过土0。5%。进行此项盘时，无需对热子或灯丝供电。6.5阴极射线管
65.1待满管需在规定的阳极电压、阳极电流和最佳聚焦电压的情况下工作。在整个量期间阳极电压的变化或漂移不得超过土0。5%。对于多枪管来说，需采用大致相等的束电流。
注，为满足此要求，阳极电源必领具有不大于规定值的内咀抗。6，‘5.2扫描控制应调节到产生规定的光栅。6，6发射管和调制管
管子应在规定的典型工作条件下和最大极限值范围内工作。必须意，实际的电子速度可能是相应于约两倍电压时的电子速度。67微波管
6。7．1管子应在规定的典型工作条件下和最大极限值范围内工作。6。7。2建议管子还应在X射线发射可能增强、但管子又不致损坏这种规定的非正常条件下测量
必须注意，实际的电子速度可能是相应于约两倍电压时的电子速度。注：采取正带的防护措施以防止微波辑射。7测量
7。1管子应按上述给定的条件进行工作。7.2用×射线胶片作测量
复盖整个外壳的X射线胶片可用来确定X射线源及其相对强度和辐射图。*4*
SJ/Z901887

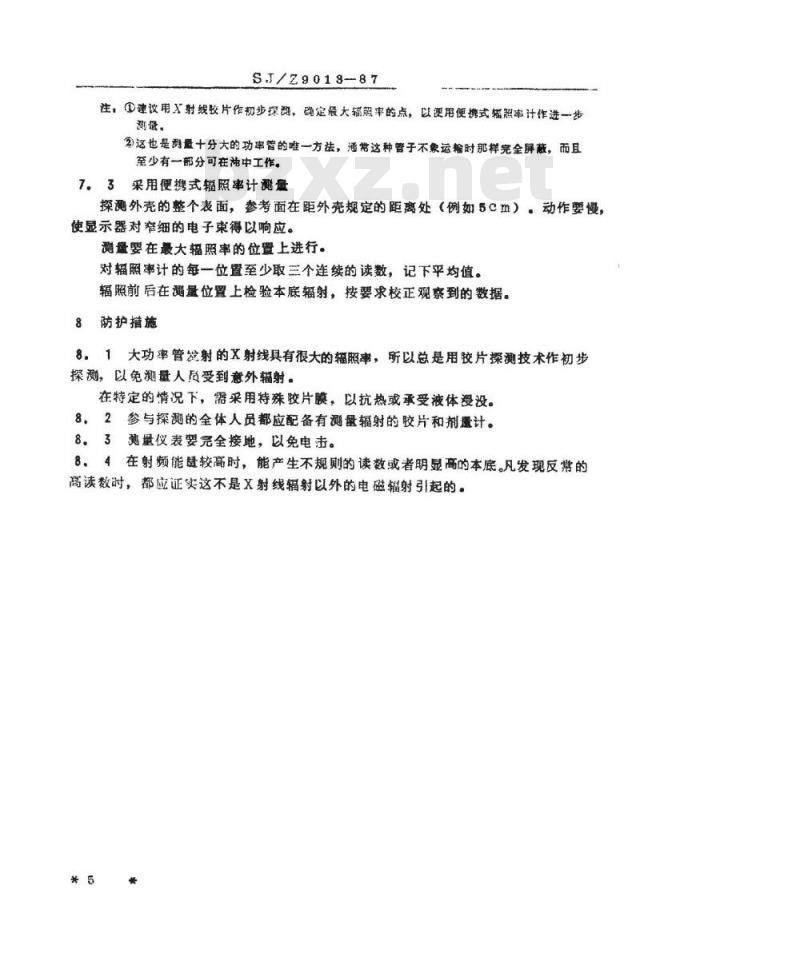

注，①建议用入射线胶片作初步探观，晚定最大辐照害的点，以便用便携式辐照率计作进一步谢量
②这也是刻量十分大的功率管的唯一方法，通常这种普于不象运懿时那样完全屏蔽，而且至少有一部分可在油中工作。
7.3采用便携式辐照率计量
探测外壳的整个表面，参考面在距外壳规定的距离处（例如5Cm），动作要慢。使显示器对窄细的电子束得以响应。测最要在最大辐照率的位置上进行。对辐照率计的每一位置至少取三个连续的读数，记下平均值。辐照前后在测量位置上检验本底辐射，按要求校正观察到的数据。8防护措施
8.1大功率管发射的×射线具有很大的辐照率，所以总是用胶片探测技术作初步探测，以免测量人员受到意外辐射。在特定的情况下，需采用特殊胶片膜，以抗热或承受液体漫没。8，2参与探测的全体人员都应配备有测量辐射的胶片和剂遇计。8。3测量仪表要完全接地，以免电击。8，4在射频能疑较高时，能产生不规则的读数或者明显高的本底。凡发现反常的高读数时，都应证实这不是X射线辐射以外的电磁辐射引起的。*5
SJ/Z9018-87
注1，阴极阱通常不作为外壳屏蔽罩的一部分。注！
2，排气管区城容易损坏，因为这里的金属很荐。图1a
脉冲磁控管的典型外壳蔽罩
SJ/Z9013-87
SJ/Z9013-87
