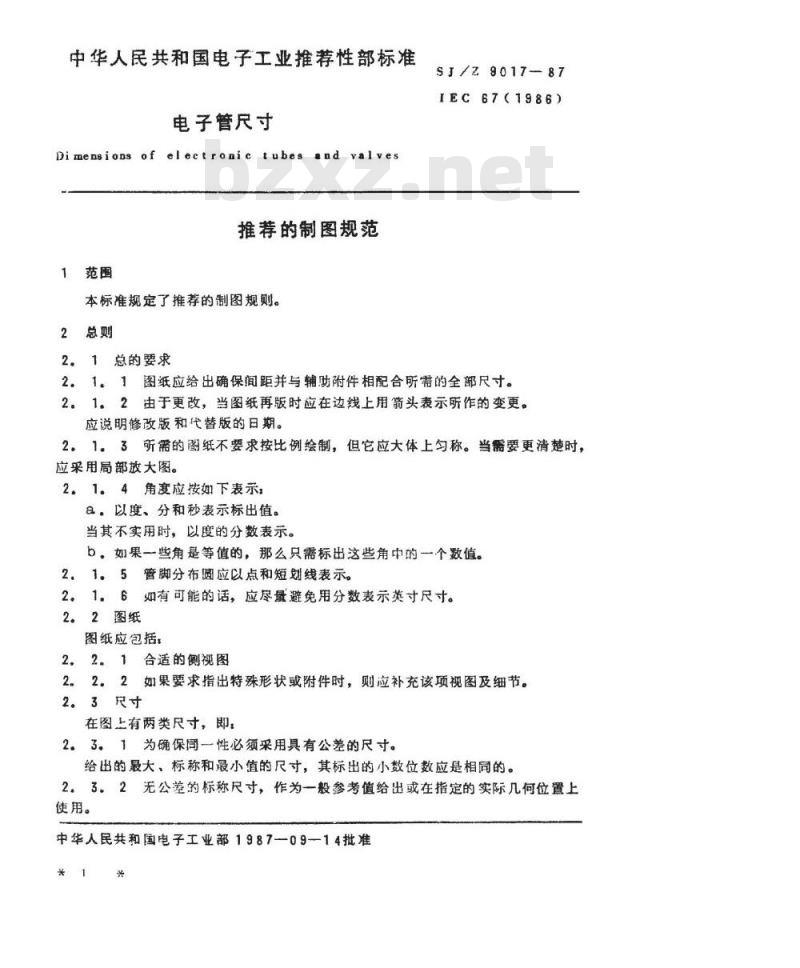

【电子行业标准(SJ)】 电子管尺寸

中华人民共和国电子工业推荐性部标准电子管尺寸
Dimensionsofelectronictubesandvalves推荐的制图规范
1范围
本标准规定了推荐的制图规则。2总则
2.1总的要求
SJ/Z9017-87
IEC67（1986)
2。1。1图纸应给出确保间距并与辅助附件相配合所需的全部尺寸。2。1.2由于更改，当图纸再版时应在边线上用头表示所作的变更。应说明修改版和代替版的日期。2。1.3所需的图纸不要求按比例绘制，但它应大体上匀称。当需要更清楚时，应采用局部放大图。
2.1.4角度应按如下表示
8。以度、分和秒表示标出值。
当其不实用时，以度的分数表示。b。如果一些角是等值的，那么只需标出这些角中的一个数值。2.1.5管脚分布圆应以点和短划线表示。2.1.6如有可能的话，应尽量避免用分数表示英寸尺寸。2.2图纸
图纸应包括：
2。2。1合适的侧视图
2。2.2如果要求指出特殊形状或附件时，则应补充该项视图及细节。2。3尺寸
在图上有两类尺寸，即：
2.3。1为确保同一性必须采用具有公差的尺寸。给出的最大、标称和最小值的尺寸，其标出的小数位数应是相同的。2.3.2
2无公差的标称尺寸，作为一般参考值给出或在指定的实际几何位置上使用。
中华人民共和国电子工业部1987-09-14批准*一*

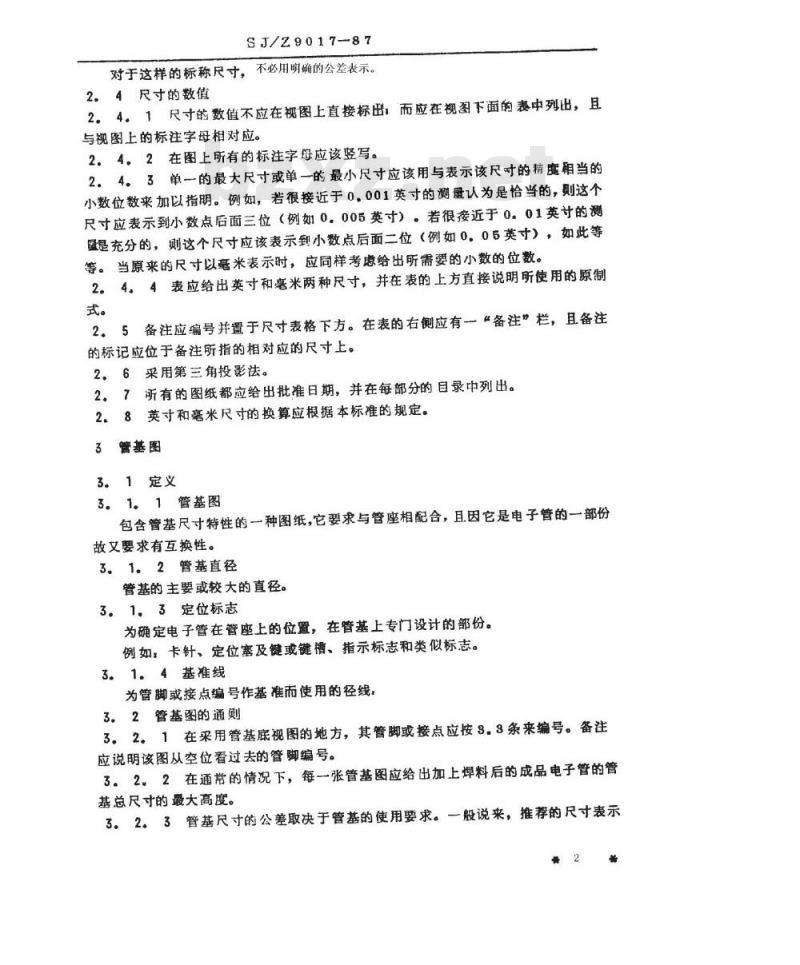

SJ/Z9017-87
对于这样的标称尺寸，不必用明确的公差表示。2．4尺寸的数值
2。4.1尺寸的数值不应在视图上直接标出：而应在视图下面的表中列出，且与视图上的标注字母相对应。
2。4、2在图上所有的标注字母应该竖写。2.4。3单的最大尺寸或单一的最小尺寸应该用与表示该尺寸的精度相当的小数位数来加以指期。例如，若很接近于0，001英寸的测量认为是恰当的，则这个尺寸应表示到小数点后面三位（例如0.005英寸）。若很接近于0.01英寸的测是充分的，则这个尺寸应该表示到小数点后面二位（例如0。05英寸），如此等等。当原来的尺寸以毫米表示时，应同样考虑给出所需要的小数的位数。2。4。4表应给出英寸和寒米两种尺寸，并在表的上方直接说明所使用的原制式。
2。5备注应编号并置于尺寸表格下方。在表的右侧应有“备注”栏，且备注的标记应位于备注所指的相对应的尺寸上。2。6采用第三角投影法。
2。7所有的图纸都应给出批准日期，并在每部分的目录中列出。2．8英寸和塞米尺寸的换算应根据本标准的规定。3管基图
3.1定义
3.1.1管基图wwW.bzxz.Net
包含管基尺寸特性的一种图纸，它要求与管座相配合，且因它是电子管的一部份故又要求有互换性。
3.1。2管基直径
管基的主要或较大的直径。
3.1.3定位标志
为确定电子管在管座上的位置，在管基上专门设计的部份。例如：卡针、定位塞及键或键槽、指示标志和类似标志。3。1.4基准线
为管脚或接点编号作基准而使用的径线。3.2管基图的通则
3.2。1在采用管基底视图的地方，其管脚或接点应按3.3条来编号。备注应说明该图从空位看过去的管脚编号。3。2。2在通带的情况下，每一张管基图应给出加上焊料后的成品电子管的管基总尺寸的最大高度。
3。2。3管基尺寸的公差取决于管基的使用要求。一般说来，推荐的尺寸表示+2%
如下，

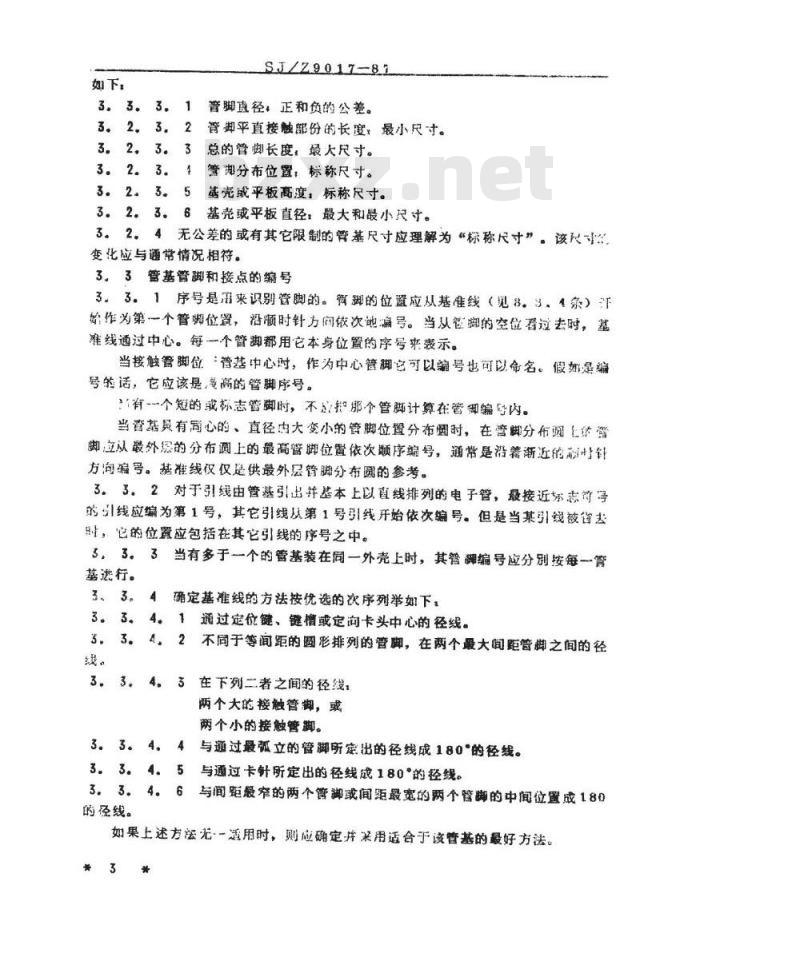

SJ/Z9017-81
管脚直径，正和负的公差。
管却平直接触部份的长度最小尺寸。3
总的管长度，最大尺寸。
管御分布位置，标称尺寸。
基壳或平板高度，标称尺寸。
3。6基壳或平板直径：最大和最小尺寸。3。2。4无公差的或有其它限制的管基尺寸应理解为“标称尺寸”。该尺寸：变化应与通常情况相符。
3。3管基管邸和接点的编号
3，3。1序号是用来识别管脚的。简脚的位置应从基准线（见8。3，4条）始作为第一个管卿位置，沿顺时针方间依次地遍号。当从管脚的空位看过去时，基准线通过中心。每一个管脚都用它本身位置的序号来表示。当按触管脚位管基中心时，作为中心管脚它可以编号也可以命名。假娜是编号的话，它应该是，急高的管脚序号。有一个短的或标志管脚时，不那个管脚计算在管却编与内。当管基員有高心的、直径内大变小的管脚位置分布网时，在管脚分布阅的曾脚立从最外保的分布圆上的最高管脚位置依次题序编号，通常是沿籍渐近的科时针方询编号。基准线仅仅是供最外层管脚分布圆的参考。3。3，2对于引线由管基引出并基本上以直线排列的电子管，最接近尔志符的引线应编为第1号，其它引线从第1号引线开始依次编号。但是当某引线被省去时，它的位置应包括在其它引线的序号之中。3，3。3当有多于个的管基装在同一外壳上时，其阐编号应分别按每一管基逆行。
确定基准线的方法按优选的次序列举如下，3。3.4.1
通过定位键、键槽或定询卡头中心的径线。3.3.
2不同于等间距的圆形排列的管脚，在两个最大间距管脚之间的径线。
3.3，4。3在下列二者之间的径线；两个大的接触管脚，或
两个小的接触管脚。
3.3。4，4与通过最就立的管脚所定出的径线成180的径线。33。4.5与通过卡针所定出的径线成180的径线。3。3.4。6与间距最窄的两个管脚或间距最宽的两个管脚的中闻位置成180的径线。
如果上述方法无·一适用时，则应确定并采用适合于该管基的最好方法。*3*
ST/Z9017-87
当无法确定明确的其准线时，例如只具有两个管脚的节情况，且管脚又需要编号时，则可采用标志符号。
3。4录规图的通则
3，4。1除了那简单的管基允许真接测录管脚位罩和其它的同特性的情况外，单独的管基量规应给出确定间距的管基接点的排列以及诸如管脚和管座之间互换性这样一些重要的因素。
推荐的尺寸如下所示；
管脚孔分布酒直径，标称尺寸。4
管脚孔直径，正和负公差。
3，4。2。3管脚孔分布位置：相对于设计中心和管脚孔图形的X方向，在其实标的几何位置座标轴上的置公差范围。3.4。24鼠规厚度，标称尺寸
3。4。2。5定位塞和键孔尺寸，正和负公差。基准槽应画出，以便这个槽位于y轴之上或靠近y轴。
3。4.2.6当孔是以圆形排列时，在管脚孔之间的角度，标称尺寸。在直角座标中可以给出附加的数据，以清楚地表示出极座标是原来的尺寸。3.4。2.7壁垒圆（和槽）的中心相对于管脚孔分布圆的设计中心（和y轴）的编心率。
3.4。2。8采用的测量方法：参见第1部份的有关条款。3。5在管基和量规图上的尺寸标注字母在可能的情况下，盘规图上所标注的尺寸字母应对应于相应的管基图上所标注的尺寸字母。在图上不出现标注字母时，在表中亦不应列出。当字母具有数字下角标时，用较小的数码表示较大的尺寸，但这不适用半径。A-管脚分布圆直径
B—大管脚直径
C小管脚直径
D基壳直径
E管脚圆心间的大间距
F管脚圆心间的小间距
G一一谢规上的定位塞和键槽
H基壳和管脚的总高度
J管脚的平直部份
K基壳高度
工—管脚长度
M管脚上的凸缘宽度
N管脚上的凸缘深度

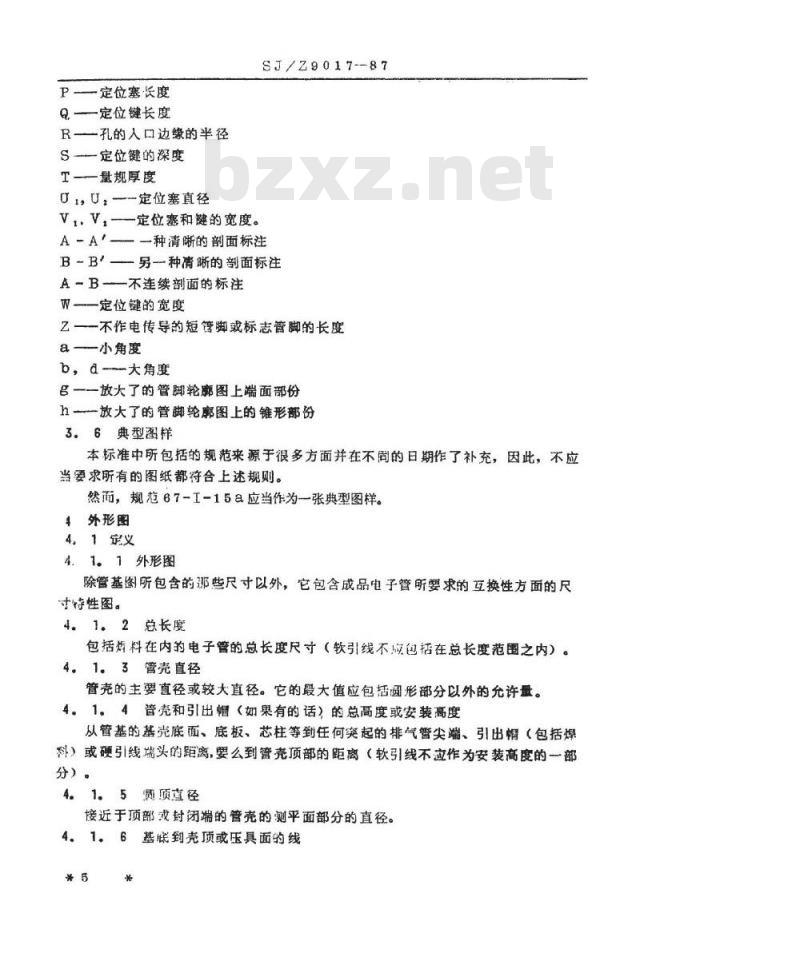

P——定位塞长度
Q定位键长度
R一一孔的人口边缘的半径
S定位键的深度
T—量规厚度
U，U，—一定位塞直径
V..V定位塞和键的宽度。
SJ/Z9017--87
A-A--种清晰的剖面标注
B-B\另-种清晰的剖面标注
AB不连续剖面的标注
W定位键的宽度
乙一不作电传导的短管脚或标志管脚的长度a—小角度
b，d大角度
名一一放大了的管脚轮嘟图上端面部份h放大了的管脚轮廊图上的锥形部份3。6典型图样
本标准中所包括的规范来源于很多方面并在不同的日期作了补充，因此，不应当要求所有的图纸都符合上述规则。然而，规范67-I-15a应当作为一张典型图样。4外形图
4。1定义
4.1.1外形图
除管基图听包含的那些尺寸以外，它包含成品电子管所要求的互换性方面的尺时特性图。
4.1.2总长度
包括炳料在内的电子管的总长度尺寸（软引线不应包括在总长度范围之内）。4.1.3管壳直径
管壳的主要直径或较大直径。它的最大值应包括圆形部分以外的允许量。4。1.4管壳和引出帽（如果有的话）的总高度或安装高度从管基的基壳底面、底板、芯柱等到任何突起的排气管尖端、引出帽（包括焊科）或硬引线端头的距离，要么到管壳顶部的距离（软引线不应作为安装高度的一部分）。
4.1.5质顶直径
接近于顶部或封闭端的管壳的厕平面部分的直径。4.1。6基底到壳顶或压具面的线*5*
SJ/Z9017--87
从管基基壳的底面、底板、芯柱等到用规定直径的环规所确定的圆形平面的距离，这个圆形平面与电子管的轴线垂直，且通常是与电子管同心。4。2外形图的通则
4。2.1当电子管的接头，例如软引线、硬引线等，用来代替管基和引出帼作电传导使用对，其必要的尺寸及公差应在电子管的外形图上表示出来。这些软引线不应包括在电子管的外形总长度尺寸内。4。2。2在管基的外形图上所规定的管基尺寸，一般不应在电子管的外形图上重复出现。
4。2。3当管基的直径比管壳的直径大时，应在电子管的外形图上分别给出管壳及管基二者的最大直径。
通常，推荐的尺寸如下所示，
音通电子管
，单端的·。（圆柱形外壳）
（不包括小型及超小型管）
b。单端的（除面柱形的智尧以
C，双端的··（不包括小型及
超小型管）
d，单端和双端的小型及超小型
安装高度
直径·
圆顶直径
（包括时）
設大最大
最大殿大
标称值土公差
标称值支公差
￥见42.8条。
善由于电子射线指示管的用途要求，应以最大和最小值表示设计的安装高度。底座到压
具面的线
标称值土公差
功率管和发射臀及周类
型的电子停（具有推人
式固定的单端及双猫接
SJ/Z9C17-87
安装高度
安装高度
4。：3外形图上的尺寸标注字母大
管壳直径
尧南径*
A-管壳直径（或管壳的较大的真径）B臂壳的较小直径
侧相（当包括时）
距电子管轴战的标称
值土公差
活性期极
表面的长
度及资度
最小（每
一个）
C…一管壳和引线的总长度（包活引出增，如果有的话）D一管壳的总长度（包括引出幅，如果有的话）E管基底面到管壳顶线的长度
一芯柱压端的宽度
G-引线长度
H引线直径
J—引线间距
4。4典型图样
综座到阴极的
标弥值
本标准中所包括的规范来源于很多方面，并在不同日期作了补充，因此，不应当要求所有的图纸都符合上述规则。然而，规范87-Ⅱ-9a应当作为一张典型图样。#见4.2.8条。
SJ/Z9017-87
英寸尺寸和毫米尺寸的换算和圆整本方法是以工SO标准R370为基础，从中摘出第4条、第5条以及附录。说明：当把英寸尺寸换算到毫米尺寸或把毫米尺寸换算为英寸尺寸时，注衰在表1和表2的第一栏上方标有“最低限度等于”这个事实。1原单位
必须知道原尺寸所采用的单位。2公差尺寸
必须给出带有公差的标称值或最大值和最小值。2．1公差尺寸的最大值和最小值用方法B换算和圆整。具体例子见第4条和第5条。2。2公差尺寸的标称值
用方法A，把用于同一尺寸的最大值和最小值换算和圆整到小数点后面相同的位数。
3无公差尺寸
3。1仅有最大值或仅有最小值的无公差尺寸假设倒数第二位所表示的数量级的单位值为原公差，用方法B换算和圆整。如果应用这个法产生矛盾，那么应采用更高的精度。例1
某一尺寸用英寸表示为：1.9438英寸最小。准泡地换算为毫米得出：49.1286毫米。假设原公差0。01英寸（即倒数第二位所表示的数盘级的单位值），那么表1表示圆整到0，01毫米。并用方法B（即在公差内圆整）得出49。13毫米。例2：
某一尺寸用毫米表示为：49.9毫米最大。准确地换算为英寸得出：1.9645669英寸。假设原公差是1毫米（即倒数第二位所表示的数级的单位值），那么表2友示圆整到0。001英寸，并用方法B（即在公差内圆整）得出1，964英寸最大。3。2供一般参考所给出的无公差的标称尺寸假设倒数第二位所表示的数量级的单位值为原公差，用方法A换算和圆整。例如
某一尺寸用毫米表示为，101露米。*8
SJ/Z9017-87
准确地换辑为英寸得出：8。976378英寸。假设原公差是10毫米（邓倒数第二位所表示的数量级的单位值），那么表2表示圆整到0。01英寸，并用方法A得出3.98英寸。33在指定的实际几何位置上所给出的无公差标称尺寸假设在实际儿何位置附近的公差范围内的直径为原公差，用方法A进行换算和圆整。
公差范围内的直径应用方法B换算和圆整到与指定的实际几何位置所给出的无公差标称尺寸相同的小数位数。例如：
从某一基准面到指定点的距离为1.428英寸，用米尺寸准确地换算得出36.1442需米，并在该点周围有一个径向位置公差为0.007英寸。假设原公差是0，007英寸（即该点周围的径问位置公差），于是表1表示出阅整到0。001毫米并应用方祛A得出86.144毫米。径向公差范围用米尺寸准确地换算得出0.1778毫米。在公差内圆整到相同的小数位数、结果得出0。177毫米。4英寸换算到毫米
4.1方法A
一以英寸表示的每一个尺寸，仅仅考虑它的两个极限，即最大和最小。一一借助于换算因子1英寸等于25。4毫米（见附录A中的换算表），把相应的两个数值换算成毫米。
一一如下列表1所示，用本方法所得到的结果圆整到最接近的整值，取决于以英表示的原公差，即在两个以英寸表示的极限值之间的差异。注，当以英寸表示的原公差处在1×10-n和小于10×10-n英寸之闻时，把两个数值中间的每一个图整的结果换算成1×10-n毫米整数。用这个方法应保证甚至在最差的情况下，两个原极限中的任何一个值，均不能超过公差值的2%。
4.2方法B
除了圆整不能得到最接近的公差整值但在内公差附近（即对上限取邻近于它的较小的值，对下限取邻近于它的较大值）之外，其余按照方法A。这种方法仅仅在当无条件考虑了原极限时才使用（特别是需借助于原来的量规来检验这部分时）
SJ/Z9017-87
用英寸表示的原公差尺寸
最低限度等于
假定尺寸用英寸表示如下：
1.950±0.016
把两个极限换算为毫米得出：
49.1236和49.9364
整到整数
当原公差等于0.032英寸，且处在0.01英寸和0。1英寸之间对，应使用方法A把这些敏值圆整到最接近0.01毫米。用毫米表示的这两个极限效值为：49.12和49.94
（根据方法B，在公差内盈整应给出49.13和49.98毫米的极限，即公差减少到0.80毫米，而不是像方法A所给出的0.82毫米）。5毫米换算到英寸
5.1方法A
一一以毫米表示的每一个尺寸，仅仅考虑它的两个极限，即最大和最小。一借助于换算因子1毫米等于1／25。4英寸（见在附录A中的换算表），把相应的两个数值情确地换算成英寸。一如下列表2所示，用本方法所得到结果圆整到最近的整值，取决于以毫米表示的原公差，即在两个用毫米表示的极限值之间的差异。注，如公差最低限度等于0.0005毫米，以毫米表示的原公差处在6x10-n和小于50×10-m毫米之间时，把两个数值中间的每一个圆整换算成1x10（n+2）英寸整数。用这个方法应保证甚至在最差的情况下，两个原极限中的任何一个值均不能超过公差值的2.5%。
5、2方法B
SJ/Z901787
除了圆整不能得到最接近的公差整值但在内公差附近（即对上限取邻近于它的较小值，对下限取邻近于它的较大的值）之外，其余按照方法A。这个方法仅仅适用于考虑原极限值（特别是需借助于原来的量规来检验这部分时）。
用整米表示的原公差尺寸
最低限度等于
例如：
假定尺寸用落米表示如下，
49.5±0.4
把两个极限换算成为英寸得出：1.9830709和1.9645669
当公差等于0.8毫米，且处在0。5毫米到5毫米之闻时，应采用方法A把这些做值阅整到最接近0.001英寸，用英寸表示的这两个极限数值为：1.938和1.965
（根据方法B，在公差内圆整应给出1.984和1.966英寸的极限，即公差减少到0.030英寸，而不是像方法A所给出的0032英寸）。11
ST/9017-87
附录A
英寸尺寸和毫米尺寸的换算
（补充件）
由英寸到毫米的换算表*
用分数表示的美寸，换算表见表A：1。表4.
015625
Q:031858
046876
0:218750
284875
265625
Q:281250
286876
828125
Q859375
875000
890625
0:421875
190625
746875
540625
997500
384875
731250
10.715626
11.112500
11.509875
1:906250
500000
12:808125
12.700000
515625
513250
546875
578125
693750
609875
640625
871876
703125
718750
7834875
750000
765625
781250
796875
821825
843750
859875
890626
906250
921875
937500
95a125
908750
884875
000000
18.096875
13.498750
13.890625
14.287500
14.684375
15.081250
15-478125
15.875G00
271875
18.688750
065626
17.462500
17.859375
18.256250
18.858125
19.050000
446875
848750
20.240825
20.637560
21.084875
21.431250
21:828125
22.225000
22.621875
23:018759
28.416625
29.812500
24.209375
24:606250
25.008125
25.400000
并根据换筛因子1英寸等于25。4毫米（在表中的所有数值部是精确的）。12
