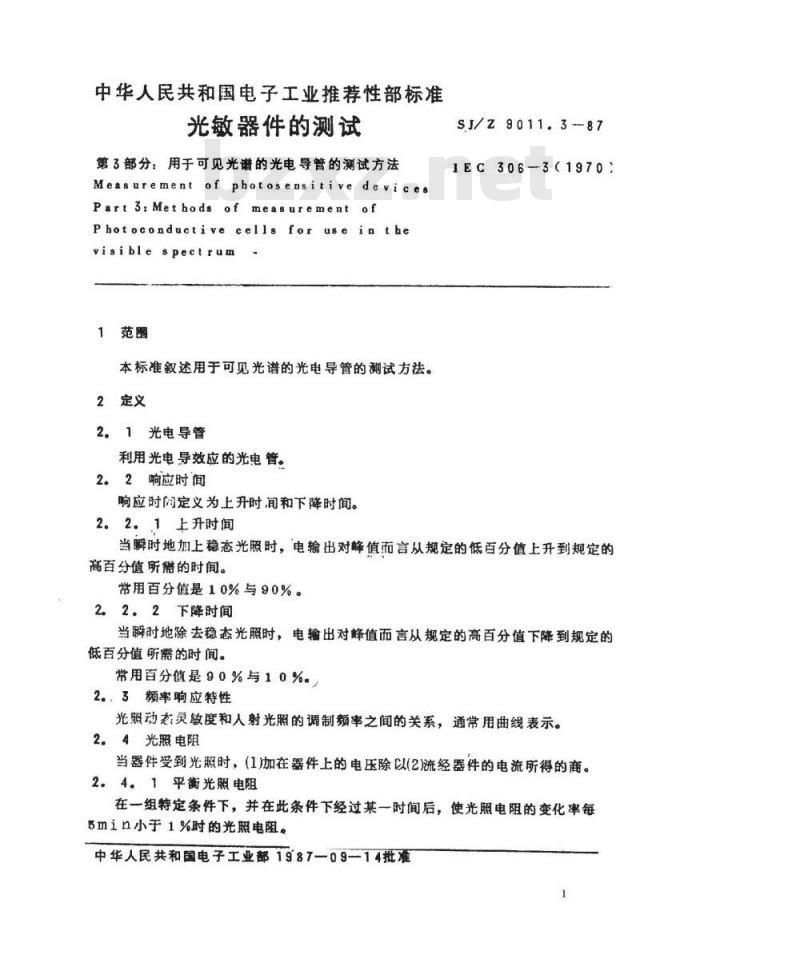

【电子行业标准(SJ)】 光敏器件的测试 第３部分：用于可见光谱的光电导管的测试方法

中华人民共和国电子工业推荐性部标准光敏器件的测试
第3部分：用于可见光谱的光电导管的测试方法Measurement of photoseusitive devicesPart 3:Methods of measurement ofPhotoconductivecellsforuseinthevisible spectrum
1范圈
本标准叙述用于可见光谱的光电导管的测试方法。2定义
2.1光电导管
利用光电导效应的光电管。www.bzxz.net
2.2响应时间
响应时间定义为上升时间和下降时间。2.2.1上升时间
SJ/z9011.3--87
1EC306-3(1970
当瞬时地加上稳态光照时，电输出对峰值而言从规定的低百分值上升到规定的高百分值所需的时间。
常用百分值是10%与90%。
2.2.2下降时间
当瞬时地除去稳态光照时，电输出对峰值而言从规定的高百分值下降到规定的低百分值所需的时间。
常用百分值是90%与10%
2.3频率响应特性
光照动态灵敏度和人射光照的调制频率之间的关系，通常用曲线表示。2.4光照电阻
当器件受到光照时，（1)加在器件上的电压除以2流经器件的电流所得的商。2.4。1平衡光照电阻
在一组特定条件下，并在此条件下经过某一时间后，使光照电阻的变化率每5min小于1%时的光照电阻。
中华人民共和国电子工业部1987—09—14批准1

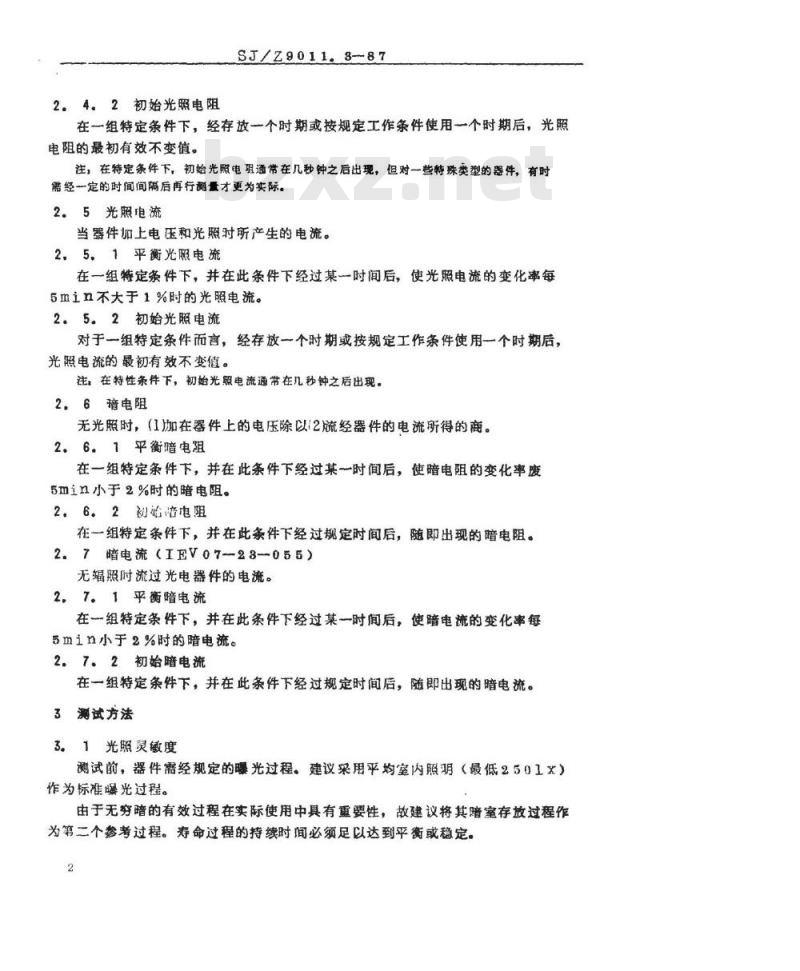

2.4.2初始光照电阻
SJ/Z9011.3-87
在一组特定条件下，经存放一个时期或按规定工作条件使用一个时期后，光照电阻的最初有效不变值。
注，在特定条件下，初始光照电咀通常在几秒钟之后出现，但对一些特殊类型的器件，有时需经一定的时间间隔后再行翘意才更为实际。2.5光照电流
当器件加上电压和光照时所产生的电流。2.5.1平衡光照电流
在一组特定条件下，并在此条件下经过某一时间后，使光照电流的变化率每5min不大于1%时的光照电流。
2。5。2初始光照电流
对于一组特定条件而言，经存放一个时期或按规定工作条件使用一个时期后，光照电流的最初有效不变值。
注，在特性条件下，初始光照电流通带在几秒钟之后出现。2.6暗电阻
无光照时，（1加在器件上的电压除以2流经器件的电流所得的商。2.6.1平衡暗电阻
在一组特定条件下，并在此条件下经过某一时间后，使暗电阻的变化率废5min小于2%时的暗电阻。
2.6。2初始培电阻
在一组特定条件下，并在此条件下经过规定时间后，随即出现的暗电阻。2.7暗电流（IEV07-23-055）
无辐照时流过光电器件的电流。2.7.1平衡暗电流
在一组特定条件下，并在此条件下经过某一时间后，使暗电流的变化率每5min小于2%时的暗电流。
2.7。2初始暗电流
在一组特定条件下，并在此条件下经过规定时间后，随即出现的暗电流。3测试方法
3.1光照灵敏度
测试前，器件需经规定的光过程。建议采用平均室内照明（最低2501×）作为标准爆光过程。
由于无穷暗的有效过程在实际使用中具有重要性，故建议将其暗室存放过程作为第二个参考过程。寿命过程的持续时间必须足以达到平衡或稳定。2
SJ/Z9011.3--87
测试应在室温（25±5C）下进行。待测器件应在分布温度为2854K的已知照度下受照。电流须在外加电压下测量，低于此量电压则非线性或温升将变得明显。必须特别注意保持总误差小于5%。在低照度下（此时器件的响应趋于缓慢），允许有一持续时间，此时间应足够长，以获得器件的稳定条件：但也应足够短，以期在一定照度下避免记忆效应对平衡产生漂移效应。
在适合于器件的照度范围内，测试结果可用电流（或上述外加电压下的电导或电阻）对照度的曲线表示。由于包括的照度范围较宽，宜选用对数坐标。器件经规定的过程后，在同样的条件下测试其暗电流。光缴面的受照面积或光窗孔径应在外形图上表明。32上升时间和下降时间
利用能量调制装置或机械光闸产生特定的人射能量脉冲。能量脉冲的技术要求包括，幅度，持续时间、上升时间、下降时间以及激励脉冲的频率。对辐射源的“开启”条件，其光谱分布以及能量数值必须加以规定：而对辐射源的“关闭”条件，则呈黑暗状态或无能量辐射状态，这种状态不会因进一步屏蔽而有所改变，见图1。
如有适当的预防措施，允许采用单阶医脉冲或脉冲序列的方祛法。能盘脉冲的接通时间应适当小于测试时间。
这可借一规定特性的辅助探测器来监控。能量脉冲的持续时间应足够长，以使在测量下降时间之前保持特性稳定。由于某些器件对人射能量呈非线性响应，因此希整标明两个或更多个能量值的响应时间。光线应沿器件的视轴照射，且应均匀地分布在器件的有效表面上。环境温度、偏压和负载的数值取向以及测试用的屏蔽或光栏装置应说明。在适当地方，器件的经历、使用时间和存放时间都应予以规定。测试电路中的最大电阻应小于测试过程中器件电阻最低值的1%。3。3相对光谱灵敏度
在确定光电导管的相对光谱灵敏度时，可用单色仪*辐射照射器件并记下输出。再用一校准过的热电偶深测器（在所涉及的范围内具有平坦的光谱响应）来监控出口狭缝的辐射。
若测试在相等的能量上进行，则照射到器件上的辐射能在所有波长上都必须保持相等，而所得数值仅适于规定能盘。为获得与信号能量无关的相对光谱灵敏度的数值，测量时应借助调节每一波长上辐射能的数值，使光电流或光电阻处在规定的数值内。*在很多情况下，可用按单色仪校准过的一组滤光器。3
SJ/Z9011.3-87

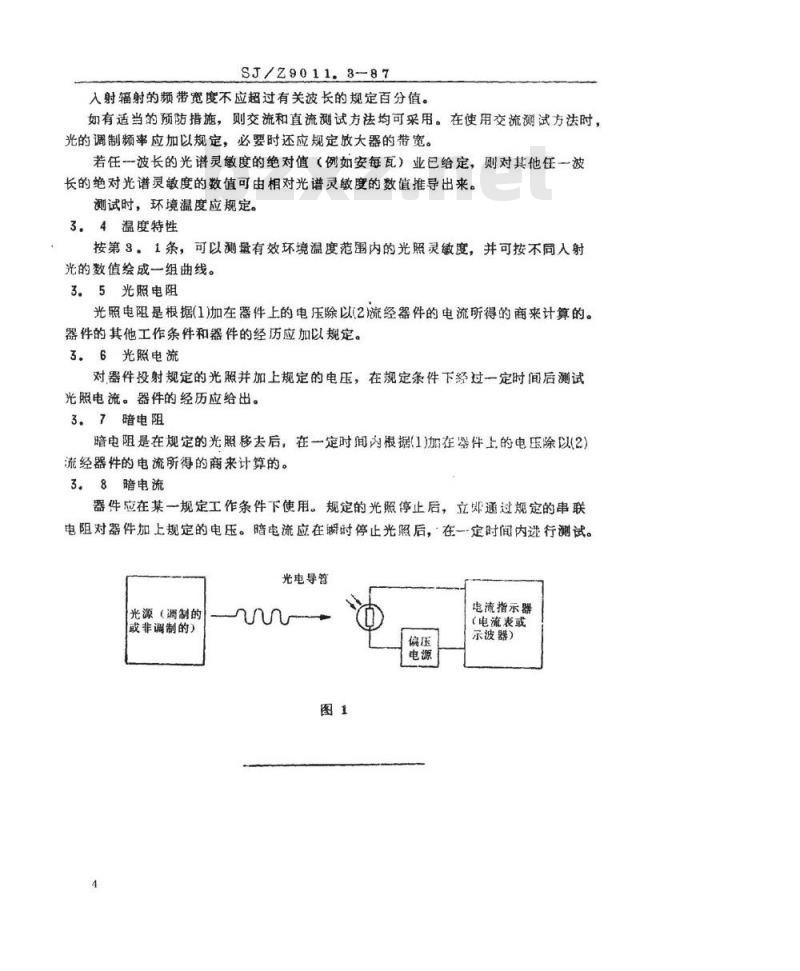

入射辐射的频带宽度不应超过有关波长的规定百分值。如有适当的预防措施，则交流和直流测试方法均可采用。在使用交流测试方法时，光的调制频率应加以规定，必要时还应规定放大器的带宽。若任一波长的光谱灵敏度的绝对值（例如安每瓦）业已给定，则对其他任一波长的绝对光谱灵敏度的数值可由相对光谱灵敏度的数值推导出来。测试时，环境温度应规定。
3.4温度特性
按第3。1条，可以测量有效环境温度范围内的光照灵敏度，并可按不同入射光的数值绘成一组曲线。
3.5光照电阻
光照电阻是根据（1加在器件上的电压除以2流经器件的电流所得的商来计算的。器件的其他工作条件和器件的经历应加以规定。3。6光照电流
对器件投射规定的光照并加上规定的电压，在规定条件下经过一定时间后测试光照电流。器件的经历应给出。3.7暗电阻
暗电阻是在规定的光照移去后，在一定时间内根据1加在签件上的电压除以2）流经器件的电流所得的商来计算的。3.8暗电流
器件应在某一规定工作条件下使用。规定的光照停止后，立处通过规定的串联电阻对器件加上规定的电压。暗电流应在概时停止光照后，在一定时间内选行测试。光电导管
光源（调制的
或非调制的）
电流指示器
（电流表或
示波器）
