【电子行业标准(SJ)】 功率调速管电性能测试电源完好要求和检查评定方法

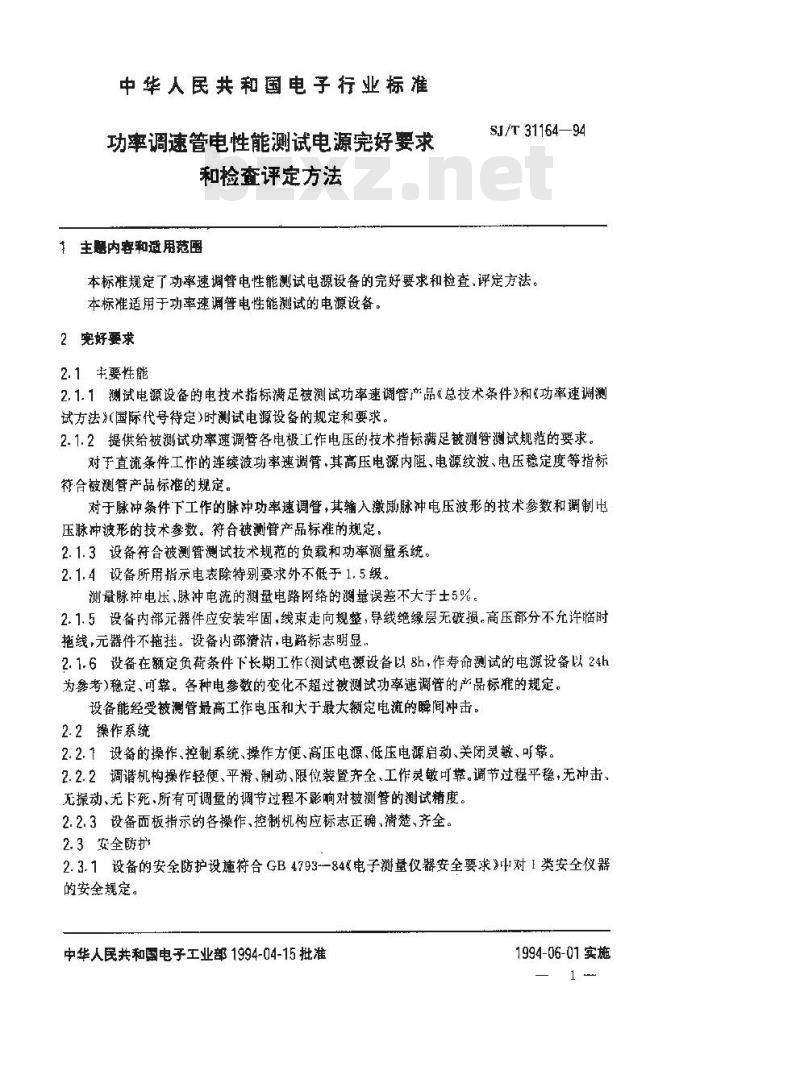

中华人民共和国电子行业标准
功率调速管电性能测试电源完好要求和检查评定方法免费标准下载网bzxz
1主题内容和道用范医
SJ/T31164—94
本标准规定了功率速调管电性能测试电源设备的完好要求和检查、评定方法。本标准适用于功率速调管电性能测试的电源设备。2究好要求
2.1丰要能
2.1.1测试电源设备的电技术指标满足被测试功率速调管产品《总技术条件》和《功率速调测试方法》国际代号待定）时测试电源设备的规定和要求。2.1.2提供给被测试功率速调管各电极工作电压的技术指标满足被测管测试规范的要求。对于直流条件工作的连续波功率速调管，其高压电源内阻、电源纹波、电压稳定度等指标符合被测管产品标准的规定。
对于脉冲条件下工作的脉冲功率速调管，其输入激励脉冲电压波形的技术参数和调制电压脉冲波形的技术参数。符合被測管产品标准的规定2.1.3设备符合被测管测试技术规范的负载和功率测量系统2.1.4设备所用指示电表除特别要求外不低于1.5级。测量脉冲电压、脉冲电流的测量电路网络的测量误差不大于土5%。2.1.5设备内部元器件应安装牢固，线束走向规整，导线绝缘层无破损高压部分不允许临时拖线，元器件不拖挂。设备内部清洁，电路标志明显，2.1.6设备在额定负荷条件下长期工作（测试电源设备以8h，作寿命测试的电源设备以24h为参考）稳定、可靠。各种电参数的变化不超过被测试功率速调管的产品标准的规定，设备能经受被测管最高工作电压和大于最大额定电流的间冲击。2.2操作系统
2.2.1设备的操作、控制系统、操作方便、高压电源、低压电源启动、关闭灵敏、可靠。2.2.2调谐机构操作轻便、平滑、制动、限位装置齐全、工作灵敏可靠。调节过程平稳，无冲击，无振动、无卡死.所有可调量的调节过程不影响对被测管的测试精度2.2.3设备面板指示的各操作、控制机构应标志正确、清楚、齐全。2.3安全防护
2.3.1设备的安全防护设施符合GB4793--84电子测量仪器安全要求》中对1类安全仪器的安全规定。
中华人民共和国电予工业部1994-04-15批准1994-06-01实施

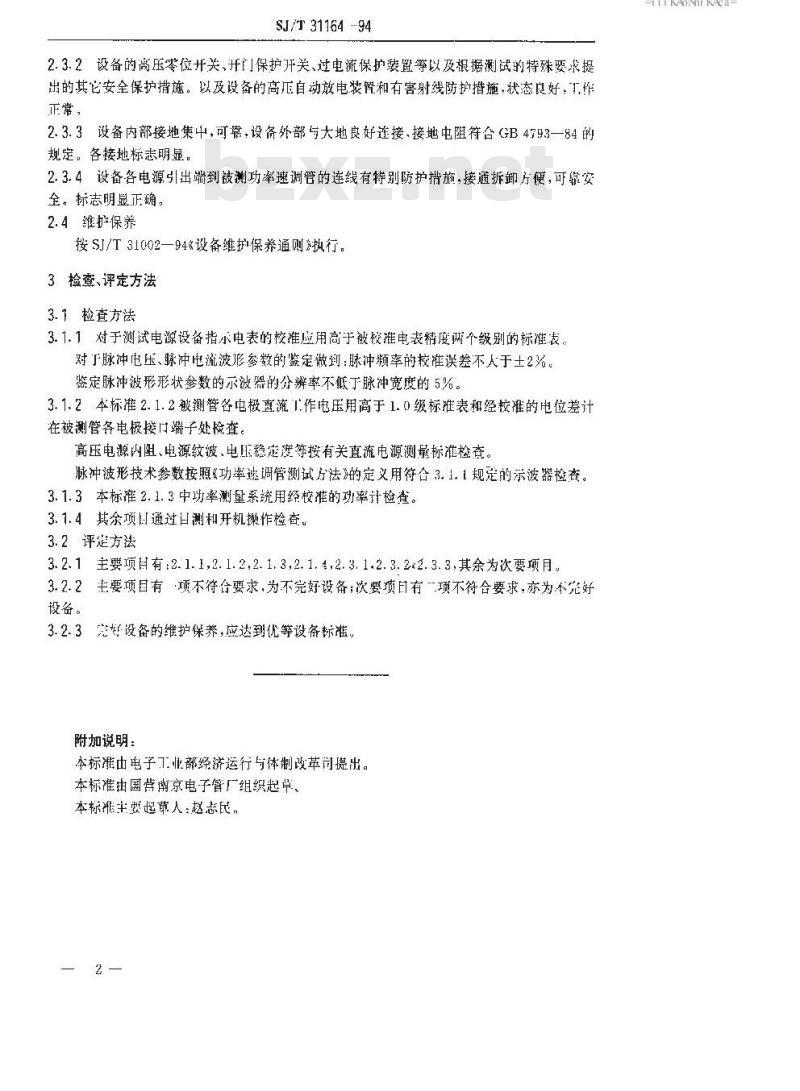

SJ/T 31164 94
2.3.2设备的高压零位开关，开门保护开关、过电流保护装置等以及根据测试的特殊要求提出的其它安全保护措施。以及设备的高正自动放电装臀和有害射线防护措施，状态良好，工作正常，
2.3.3设备内部接地集中，可靠，设备外部与大地良好连接、接地电阻符合GB4793一84的规定。各接地标志明显。
2.3.4设备各电源引出端到被测功率速调管的连线有待别防护措施，接通拆卸方便，可翁安全。标志明显正确。
2.4维护保养
按SJ/T31002—94《设备维护保养通则执行。3检查、评定方法
3.1检查方送
3.1.1对于测试电源设备指示电表的校准应用高于被饺准电表精度两个级别的标准表。对了脉冲电压、脉冲电流波形参数的鉴定做到：脉冲频率的校准误差不人于土2%。鉴定脉冲波形形状参数的示波器的分辨率不低丁脉冲宽度的5%。3.1.2本标准2.1.2被测管各电极直流1.作电压用高于1.0级标准表和经校准的电位差计在被测管各电梭接门端子处检查。高压电源内阻、电源纹波、电压稳定度等按有关直流电源测量标准检查，脉冲波形技术参数按照“功率谢调管测试方法》的定义用符合3.1.1规楚的示波器检查。3.1.3本标准2.1.3中功率测量系统用经校准的功率计检查。3.1.4其余项目通过日测和开机操作检查。3.2评楚方
3.2.1主要项月有：2.1.1,2.1.2,2.1.3,2.1.4,2.3.1.2.3.22.3.3，其余为次要项月3.2.2主要项国有项不符合要求，为不完好设备；次要项日有“项不符合要求，亦为不完好设备。
3.2.3宽好设备的维护保养，应达到优等设备标准谢加说明：
本标准由电子工业部经济运行与体制改革司提出。本标准由国营南京电子管厂组织起草。本标雅主要起草人：赵志民，
