【电子行业标准(SJ)】 氢闸流管动态电性能测试电源完好要求和检查评定方法

中华人民共和国电子行业标准
氢闻流管动态电性能测试电源完好要求和检查评定方法
主题内容与适用范围
SJ/T 31169-94
本标准规定了测试氢闸流管动态电性能的电源设备的完好要求和检查、评定方法。本标准适用于氢闸流管动态电性能测试的电源设备。2脉冲波形及其参数符号

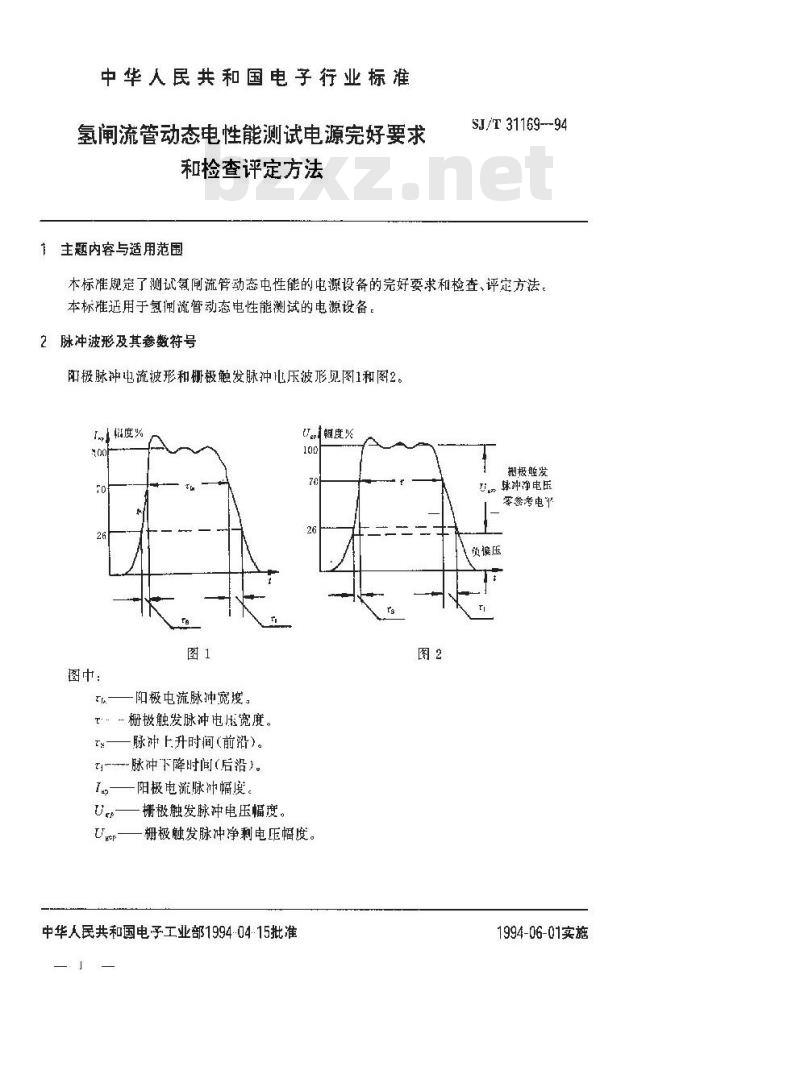

阳极脉神电流波形和栅极触发脉冲也压波形见图1和图2。1度%
图中：
阳极屯流脉冲宽度。
T…栅极触发脉冲电压宽度。
:——脉冲上升时间(前沿)。
脉冲下降时间（后沿)。
一阳极电流脉冲幅度。
一栅极触发脉冲电压幅度。
栅极触发脉冲净剩电压幅度。
中华人民共和国电子工业部1994-04-15批准图2
拥极躯发
U绿冲净电压
零参考电心
负遍压
1994-06-01实施

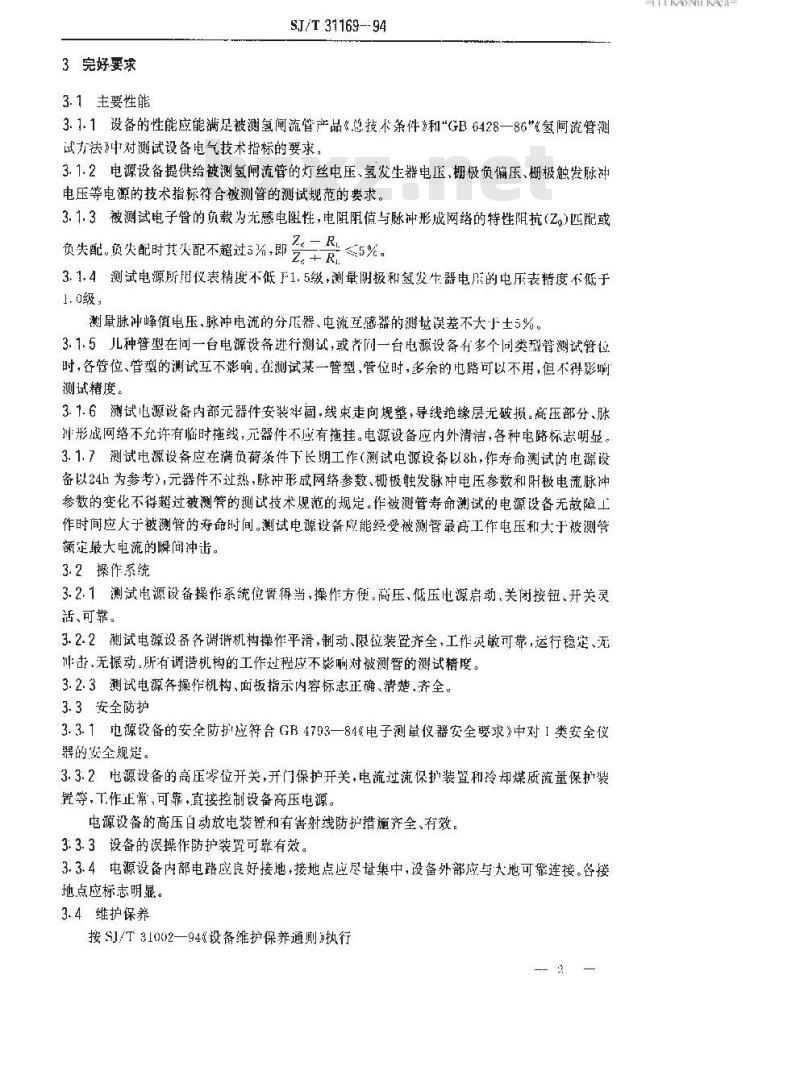

3完好要求
3.1主要性能
SJ/T 31169-- 94
3.1.1设备的性能应能满足被测氢闸流誉产品&总技.术条件和\GB6428—86”《氢间流管测试方法》中对测试设备电气技术指标的要求。3.1.2电源设备提供给被测氢闸流管的灯丝电压，氢发生器电压、棚极负偏压、栅极触发脉冲电压等电源的技术指标符合被测管的测试规范的要求。3.1.3被测试电子管的负载为无感电阻性，电阻阻值与脉冲形成网络的特性阻抗（Z。）匹配或负失配。负失配时其失配不超过5%，即会炭Z.- R
3.1.4测试电源所用仪表精度不低F1.5级，测量阴极和氢发生器电斥的电压表精度不低于1.0级，
测量脉冲峰值电压、脉冲电流的分瓜器、电流互感器的测盐误差不大小士5%。3.1.5儿种管型在间一台电源设备进行测试，或齐间一台电源设备有多个同类型管测试管位时，各管位、管型的测试互不影响在测试某一管型，管位时，多余的也路可以不用，但不得影哪测试精度。
3.1.6测试心源设备内部元器件安装半固.线束走向规整，导线绝缘层无破损。高压部分、脉形成网络不允许有临时拖线，元器件不应有拖挂。电源设备应内外清洁，各种电路标志明显。3.1.7测试电源设备应在满负荷条件下长期工作（测试电源设备以8h，作寿命测试的电源设备以24h为参考），元器件不过热，脉冲形成网络参数、栅极触发脉冲电压参数和附极电流脉冲参数的变化不得超过被测管的测试技术现范的规定。作被测管寿命测试的电源设备无故障工作时间应大于被测管的寿命时间。测试电源设备应能经受被测管最高工作电压和大于被测管额定最大电流的瞬间冲步。
3.2操作系统
3.2.1测试电源设备操作系统位置得当，操作方便。商压、低压电源启动、关闭按钮、开关灵适、可靠。
3.2.2测试电源设备各调谐机构操作平滑，制动、限位装置齐全，工作灵敏可靠，运行稳定、无冲击、无振动，所有调谐机构的工作过程应不影响对被测管的测试精度。3.2.3测试电源各操作机构、面板指示内容标志正确、清楚，齐全。3.3安全防护
3.3.1电源设备的安全防应符合GB4793—84《电子测量仪器安全要求》中对1类安全仪得的全规能。Www.bzxZ.net
3.3.2电源设备的高压零位开关，开门保护开关，电流过流保护装置利冷却煤质流量保护装置等，下作正常、可靠，直接控制设备高压电源。电源设备的高压白动放电装留和有害射线防护措施齐全、有效。3.3.3设备的误操作防护装置可靠有效。3.3.4电源设备内部电路应良好接地，接地点应尽量集中，设备外部应与大地可靠连接。各接地点应标志明显。
3.4维护保养
按S1/T31002—94《设备维护保养通则执行YKAONKAca

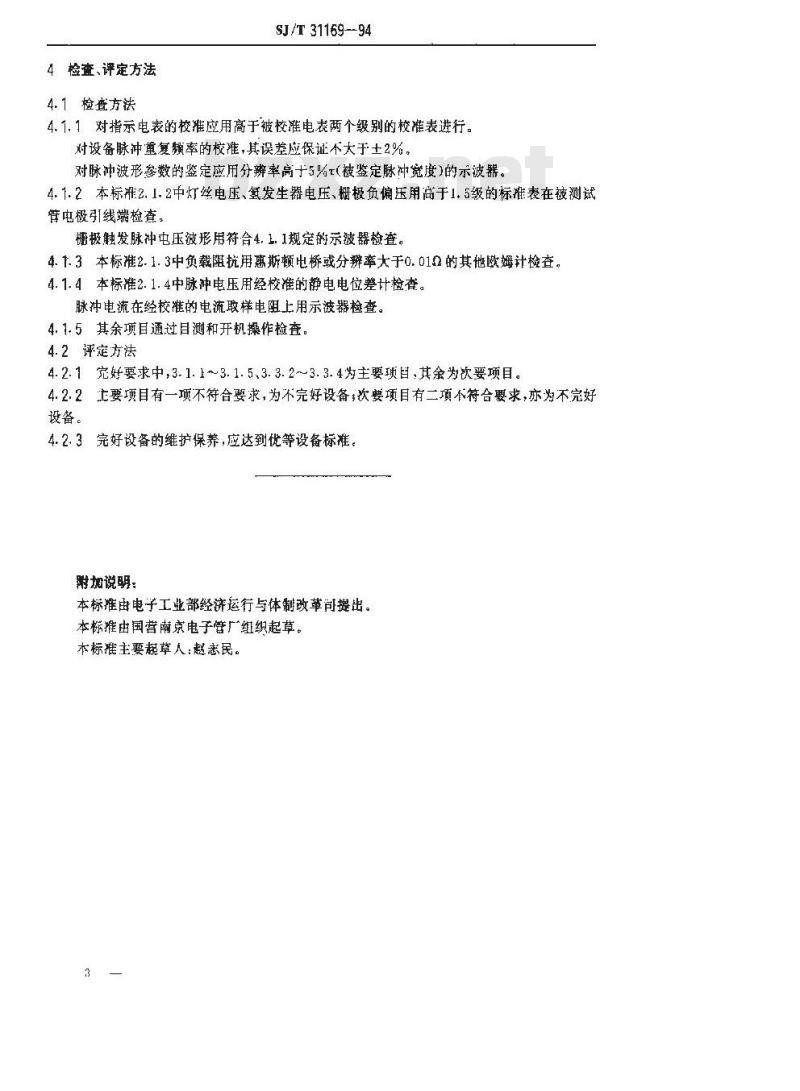

4检查、评定方法
4.1检查方法
SJ/T 31169--94
4.1.1对指示电表的校准应用高于被校准电表两个级别的校准表进行。对设备脉冲重复题率的校难，其误差随保证不太于土2%，对冲波形参数的鉴定应用分辨率高于5%t(被鉴定脉冲宽度)的示波器。4.1.2本标准2.1.2中灯丝电压、氢发生器电压、栅极负偏压用高于1.5级的标准表在被测试管电极引线端检查，
栅极触发脉冲电压被形用符合4，1.1规定的示波器检查。4.13本标准2.1.3中负载阻抗用惠斯赖电桥惑分辨率大于0.0102的其他欧姆计检查，4.1.4本标准2.1.4中脉冲电压用经校准的静电电位差计检查。脉冲电流在经校准的电流取样电阻上用示波器检查。4.1.5其余项目通过目测和开机操作检查。4.2评定方法
4.2.1究好要求中,3.1.1~3. 1.5,3.3.2~3.3.4为主要项目，其余为次要项目。4.2.2主要项目有一项不符合要求，为不完好设备次要项目有二项不符合要求，亦为不完好设备。
4.2.3完好设备的维护保养，应达到优等设备标准，附加说明：
本标准由电子工业部经济运行与体制改革司提出。本标推由国营南京电子管广组织起草。本标推主要起草人：赵民。
