【电子行业标准(SJ)】 发射管电性能测试电源完好要求和检查评定方法

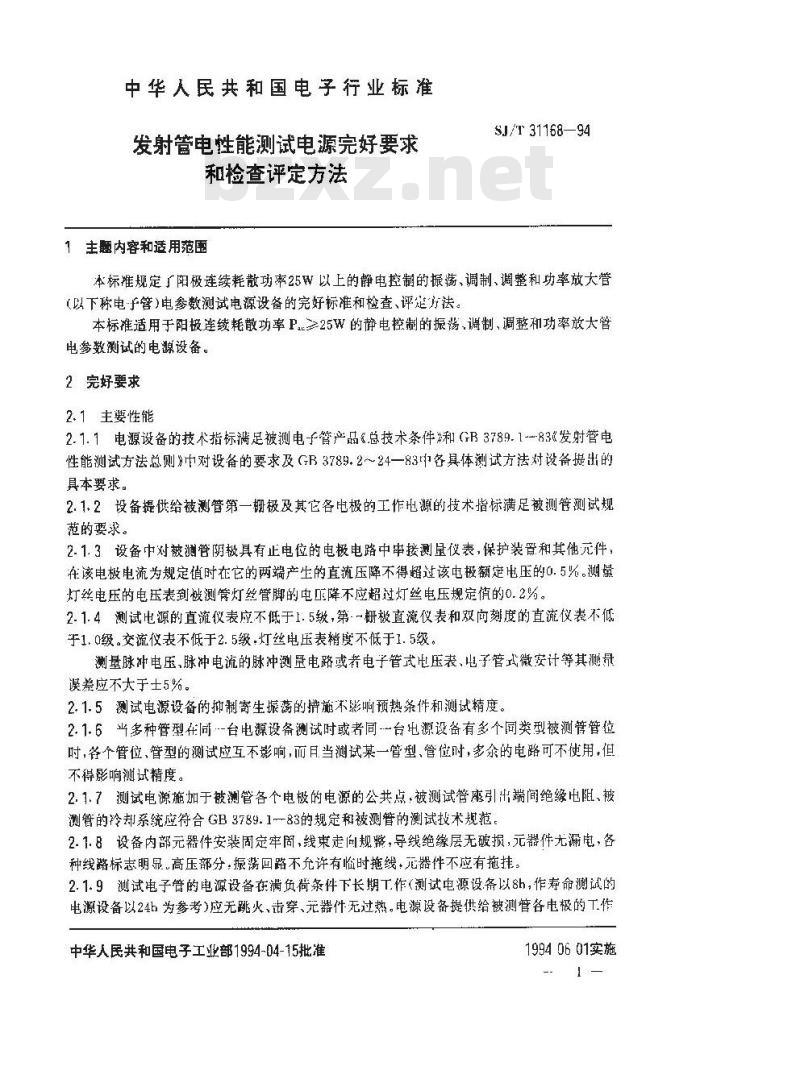

中华人民共和国电字行业标准
发射管电性能测试电源完好要求和检查评定方法
主题内容和适用范围
SJ/T 31168—94
本标准规定厂阳极连续耗散功率25W以上的静电控制的振荡、调制、调整和功率放大管（以下称电于箸）电参数测试电源设备的完好标准和检查、评楚方法。本标准适用于阳极连续耗散功率P25W的静电控制的振荡，调制、调整和功率放大管电参数测试的电源设备。
2完好要求
2、1主要性能
2.1.1电源设备的技术指标满足被测电子管产品总技术条件》和GR3789.1---83《发射管电性能测试方法总则》中对设备的要求及GB3789.2～24一83中各具体测试方法对设备提出的具本要求。
2.1.2设备提供给被测管第一栅极及其它各电极的工作也源的技术指标满足被测管测试规范的要求。
2.1.3设备中对被测管阴极具有止电位的电极电路中串接测量仪表，保护装和其他元件在该电极电流为规定值时在它的两端产生的直流压降不得超过该电极额定电压的0.5%。测量灯丝电压的电压表到被测管灯丝管脚的电压降不应超过灯丝电压规定值的0.2%。2.1.4测试电源的直流仪表应不低于1.5级，第-~栅极直流仪表和双向刻度的直流仪表不低于1.0级。交流仪表不低于2.5级，灯丝电压表精度不低于1.5级。测量脉冲电压，脉冲电流的脉冲测量电路或者电子管式电压表，电子管式微安计等其测量误差应不大于士5%。
2.1.5测试电源设备的抑制寄生振荡的措施不影响预热条件和测试精度。2.1.6当多种管型在同-台电源设备测试时或者同-台电源设备有多个同类型被测管管位时，各个管位、管型的测试应互不影响，而目当测试某一管型、管位时，多余的电路可不使用，但不得影响测试精度。
2.1.7测试电源施加于被测管各个电极的电源的公共点，被测试管座引出端间绝缘电阻、被测管的冷却系统应符合GB3789.1-83的规定和被测管的测试技术规范。2.1.8设备内部元器件安装固定牢固，线束走间规整，导线绝缘层无破损，元器件无漏电，各种线路标志明显。高压部分，振荡回路不允许有临时拖线，元器件不应有拖挂。2.1.9测试电子管的电源设备在满负荷条件下长期T作（测试电源设备以8h，作寿命测试的电源设备以24h为参考）应无跳火、击穿、无器件无过热。电源设备提供给被测管各电极的工作中华人民共和国电子工业部1994-04-15批准19940601实施

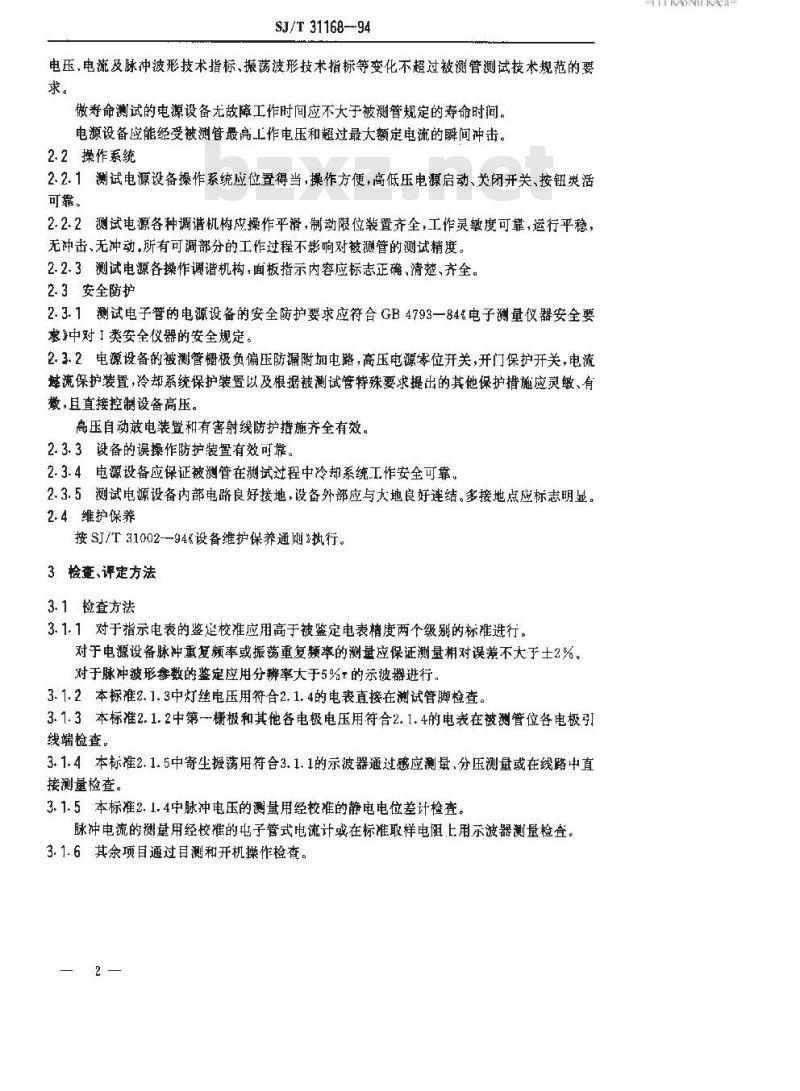

SJ/T31168--94
电压，电流及脉冲波形技术指标，振荡波形技术指标等变化不超过被测管测试技术规范的要求。
做寿命测试的电源设备无故障工作时间应不大于被测管规定的寿命时间。电源设备应能经受被测管最高L作电压和超过最大额定电流的瞬间冲击。2.2操作系统
2.2.1测试电源设备操作系统应位置得当，操作方便，高低压电源启动、关闭开关，按钮灵活可靠。
2.2.2测试电源各种调谐机构应操作平滑，制动限位装置齐全，工作灵敏度可靠，运行平稳，无冲击、无冲动。所有可调部分的工作过程不影响对被测管的测试精度。2.2.3测试电源各操作调谐机构，面板指示内容应标志正确，清楚、齐全。2.3安全防护
2.3.1测试电子管的电源设备的安全防护要求应符合GB4793一84电子测量仪器安全要求中对类安全仪器的安全规定。2.3.2电源设备的被测管栅极负偏压防漏附加电路，高压电源零位开关，开门保护开关，电流基流保护装置，冷却系统保护装置以及根据被测试管特殊要求提出的其他保护措施应灵、有数，且直接控制设备高压。
高压自动放电装置和有害射线防护措施齐全有效2.3.3设备的误操作防护装置有效可靠。2.3.4电源设备应保证被测管在测试过程中冷却系统工作安全可靠。2.3.5测试电源设备内部电路良好接地，设备外部应与大地良好连结。多接地点应标志明显。2.4维护保养
按SJ/T31002-94《设备维护保养通划\执行。3检变、评定方法
3.1越查方法
3.1.1对于指示电表的鉴定校准应用高于被鉴定电表精度两个级别的标准进行。对于电源设备脉冲重复频率或振荡重复频率的测量应保证溯量相对误差不大于土2%对于脉冲波形参数的鉴定应用分辨率大于5%t的示波器进行。3.1.2本标准2.1.3中灯丝电压用符合2.1.4的电表直接在谢试管脚检查。3.1.3本标准2.1.2中第-~栅极和其他各电极电压用符合2.1.4的电表在被测管位各电极引线端检查：
3.1.4本标准2.1.5中寄生振荡用符合3.1.1的示波器通过感应测量、分压测量或在线路中直接测量检查。免费标准下载网bzxz
3.1.5本标准2.1.4中脉冲电压的测量用经校准的静电电位差计检查。脉冲电流的测量用经校准的电子管式电流计或在标准取样电阻上用示波器测量检查。3.1.6其余项目通过目测和开机操作检套。2—
YKAONKAca

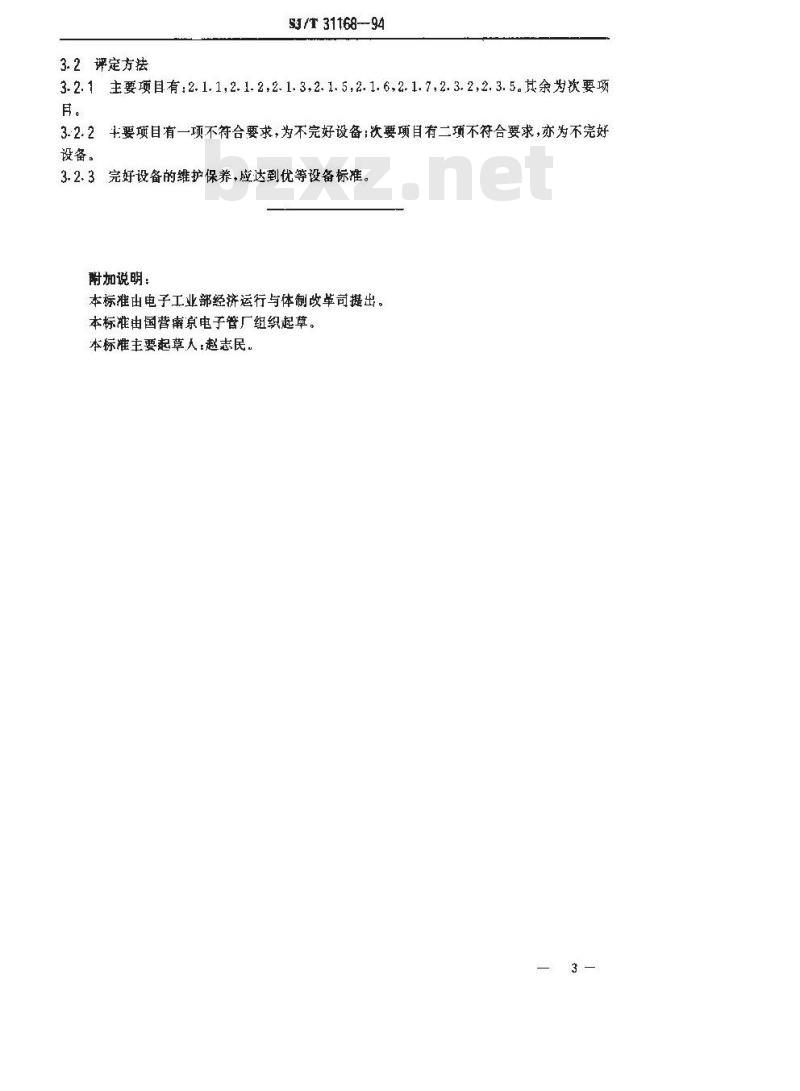

2定方法
S3/T 31168-94
3.2.1主要项目有：2.1.1,2.1.2,2.1.3,2.1.5.2.1.6,2.1.7,2.3.2,2.3.5。其余为次要项。
设备。
主要项目有一项不符合要求，为不完好设备：次要项目有二项不符合要求，亦为不完好3完好设备的维护保养，应达到优等设备标准。3. 2. 3
附加说明：
本标准由电子工业部经济运行与体制改革司提出本标准由国营南京电子管厂组织起草。本标准主要起草人：赵志民。
