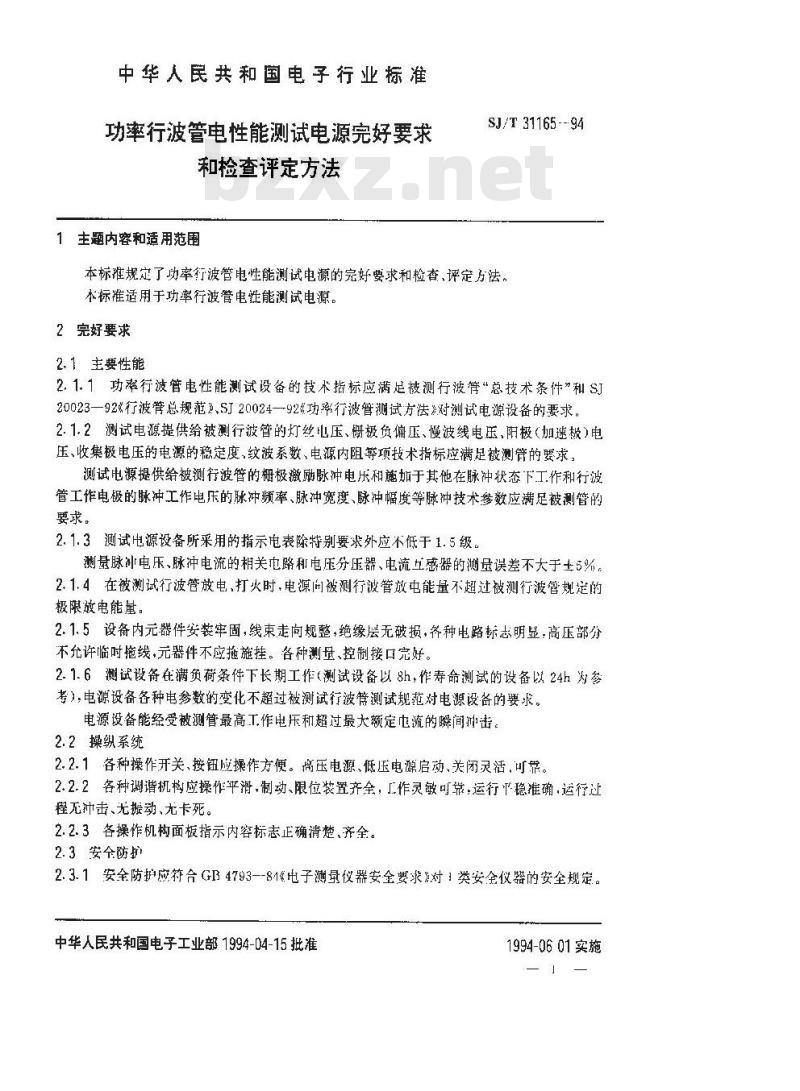

中华人民共和国电子行业标准
功率行波管电性能测试电源完好要求和检查评定方法
1主题内容和适用范围
SJ/T31165--94
本标准规定了功率行波管电性能测试电源的完好要求和检查、评定方法。和标准适用于功率行波管电性能测试电源。2完好要求
2、1主要性能
2.1.1功率行波管电性能测试设备的技术指标应满足被测行波管总技术条件”和SJ20023—92行波管总规范、SJ20024—92《功率行波管测试方法》对测试电源设备的要求。2.1.2测试电源提供给被测行波管的灯丝电压、栅极负偏压、慢波线电压，阳极（加速极）电压、收集极电压的电源的稳定度、纹波系数、电源内阻等项技术指标应满足被测管的要求：测试电源提供给被测行波管的栅极激励脉冲电压和施加于其他在脉冲状态下工作和行波管工作电极的脉冲工作电压的脉冲率、脉冲宽度、脉冲幅度等脉冲技术参数应满足被测管的要求。
2.1.3测试电源设备所采用的指示电表除特别要求外应不低干1.5级。测量脉冲电压、脉冲电流的相关电路和电压分压器、电流互感器的测量误差不大于土5%。2.1.4在被测试行波管放电，打火时，电源间被测行波管放电能量不超过被测行波管规定的极限放电能量。
2.1.5设备内元器件安装牢固，线束走向规整，绝缘层无破损，各种电路标志明显，高压部分不允许临时拖线，元器件不应拖施挂。各种测量、控制接口完好。2.1.6测试设备在满负荷条件下长期工作（测试设备以8h，作寿命测试的设备以24h为参考），电源设备各种电参数的变化不超过被测试行波管测试规范对电源设备的要求。电源设备能经受被测管最高工作电压和超过最大额定电流的瞬间冲击，2.2操纵系统
2.2.1各种操作开关、按钮应操作方便。高压电源、低压电源启动、关闭灵活，可靠。2.2.2各种调谐机构应操作平滑，制动、限位装置齐全，厂作灵敏可带，运行平稳准确，运行过程无冲击、无搬动、无卡死。免费标准下载网bzxz
2.2.3各操作机构面板指示内容标志正确清楚、齐全。2.3安全防护
2.3.1安全防护应符合GB4793--81电子测量仪器安全要求》对1类安全仪器的安全规定。中华人民共和国电子工业部1994-04-15批准1994-0601实施

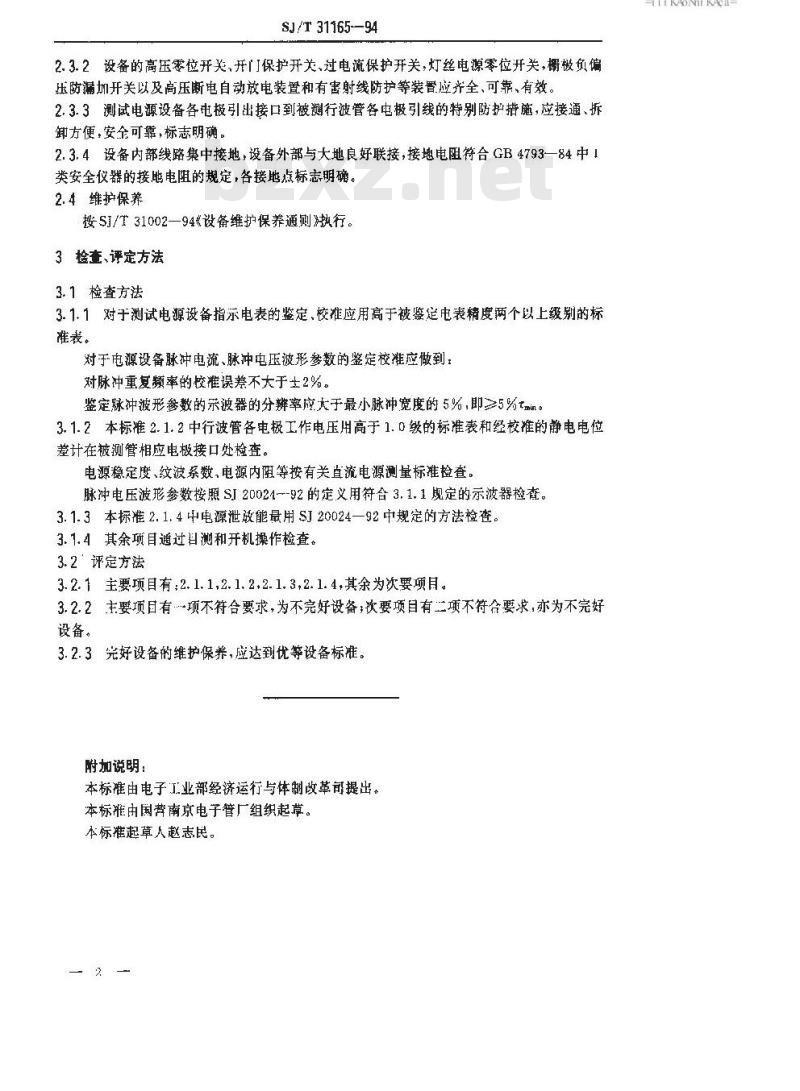

SJ/T 31165-—94
2.3.2设备的高压零位开关，开门保护开关、过电流保护开关，灯丝电源零位开关，极负偏压防漏加开关以及高压断电自动放电装暨和有害射线防护等装置应齐全、可靠、有效2.3.3测试电源设备各电报引出接口到被谢行波管各电极引线的特别防护措施，应接通、拆卸方便，安全可靠，标志明确。2.3.4设备内部线路集中接地，设备外部与大地良好联接，接地电阻符合GB4793一84中1类安全仪器的接地电阻的规定，各接地点标志明确。2.4维护保养
按SJ/T31002—94设备维护保养通则执行。3检查、评定方法
3.1检查方法
3.1.1对于测试电源设备指示电表的鉴定校准应用高于被鉴定电表精度两个以上级别的标准表。
对于电源设备脉冲电流、脉冲电压波形参数的鉴定校准应做到：对脉冲重复频率的校准误差不大于士2%。鉴定脉冲波形参数的示波器的分辨率应于最小脉冲宽度的5%，即≥5%tn：3.1.2本标准2.1.2中行波管各电极工作电压用高于1.0级的标准表和经校准的静电电位差计在被测管相应电极接口处检查。电源稳定度、纹波系数，电源内阻等按有关直流电源测量标准检查。脉冲电压波形参数按照SI20021--92的定义用符合3,1.1规定的示波器检查。3.1.3本标准2.1.4中电源泄改能最用SJ20024—92中规定的方法检查3.1.4其余项目通过日测和开机操作检查。3.2＇评定方法
3.2.1主要项目有；2.1.1,2.1.2.2.1.3,2.1.4，其余为次要项目。3.2.2主要项回有项不符合要求，为不完好设备，次要项目有二项不符合要求，亦为不完好设备。
3.2.3完好设备的维护保养，应达到优等设备标准。时加说明：
本标雅由电子业部经济行与体制革可提出。本标雅由国荠南京电子管厂组织起草。本标准起草人赵志民。
