【电子行业标准(SJ)】 电子管电性能的测试 第２８部分：彩色电视显像管测试方法

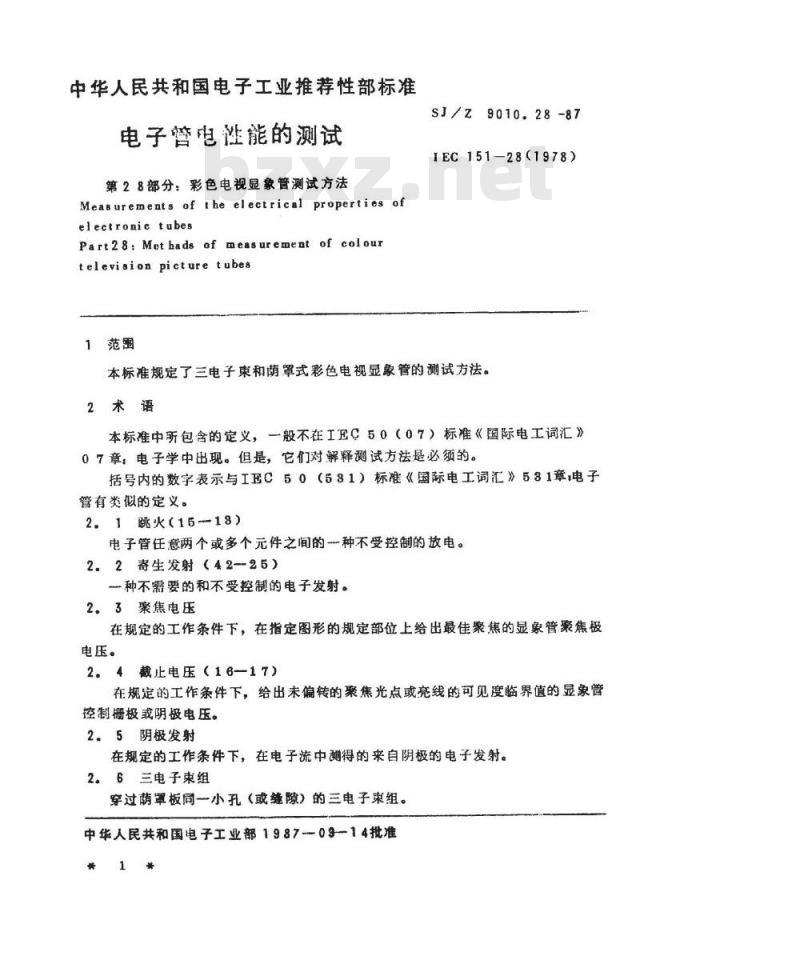

中华人民共和国电子工业推荐性部标准电子管电性能的测试
第28部分：彩色电视显象管测试方法Measurements of the electrical properties ofelectronic tubes
Part28:Met hads of measurement of colourtelevision picture tubes
1范围
9010.28-87
IEC151-28(1978)
本标准规定了三电子束和荫罩式彩色电视显象管的测试方法。2术语免费标准bzxz.net
本标准中所包含的定义，一般不在工EC50（07）标准《国际电工词汇》07章，电子学中出现。但是，它们对解释测试方法是必须的。括号内的数字表示与工EC50（581）标准《国际电工词汇》581章电子管有类似的定义。
2.1跳火（15-18）
电子管任意两个或多个元件之间的一种不受控制的放电。2.2寄生发射（42-25）
一种不需要的和不受控制的电子发射。2.3聚焦电压
在规定的工作条件下，在指定图形的规定部位上给出最佳聚焦的显象管聚焦极电压。
2.4截止电压（16—17）
在规定的工作条件下，给出未偏转的聚焦光点或亮线的可见度临界值的显象管控制栅极或阴极电压。
2.5阴极发射
在规定的工作条件下，在电子流中测得的来自阴极的电子发射。2.6三电子束组
穿过荫罩板同一小孔（或缝隙）的三电子束组。中华人民共和国电子工业部1987-09-14批准*1*
SJ/Z9010.28-87

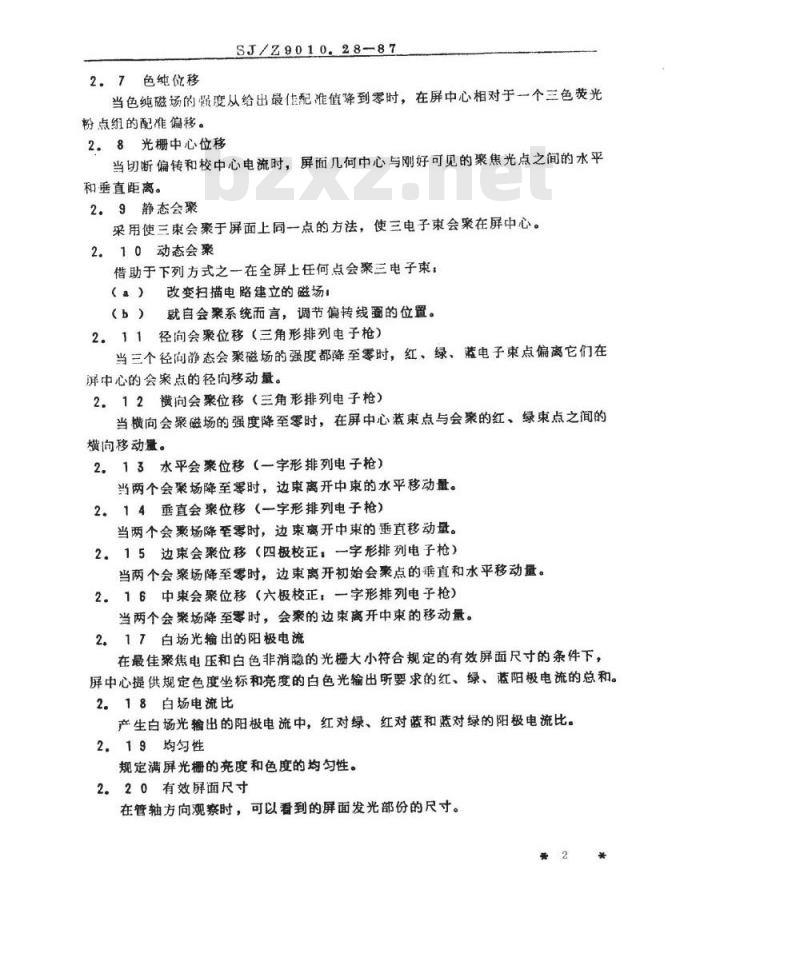

2.7色纯位移
当色纯磁场的度从给出最佳配准值降到零时，在屏中心相对于一个三色荧光粉点组的配准偏移。
2.8光栅中心位移
当切断偏传和校中心电流时，屏面几何中心与刚好可见的聚焦光点之间的水平和垂直距离。
2.9静态会聚
采用使三束会聚于屏面上同一点的方法，使三电子束会聚在屏中心。2.10动态会聚
借助于下列方式之一在全屏上任何点会聚三电子束：（a）改变扫描电路建立的磁场
（b）就自会聚系统而言，调节偏转线署的位置。2.11径向会聚位移（三角形排列电子枪）当三个径向净态会聚磁场的强度都降至零时，红、绿、蓝电子束点偏离它们在屏中心的会聚点的径向移动量。2.12横向会聚位移（三角形排列电子枪）当横向会聚磁场的强度降至零时，在屏中心蓝束点与会聚的红、绿束点之间的横向移动量。
2.13水平会聚位移（一字形排列电子枪）当两个会聚场降至零时，边束离开中束的水平移动量。2.14垂直会聚位移（一字形排列电子枪）当两个会聚场降至零时，边束离开中束的垂直移动量。2。15边束会聚位移（四极校正，一字形排列电子枪）当两个会聚场降至零时，边束离开初始会聚点的垂直和水平移动量。2。16中束会聚位移（六极校正：一字形排列电子枪）当两个会聚场降至零时，会聚的边束离开中束的移动量。2。17白场光输出的阳极电流
在最佳聚焦电压和白色非消隐的光栅大小符合规定的有效屏面尺寸的条件下，屏中心提供规定色度坐标和亮度的白色光输出所要求的红、绿、蓝阳极电流的总和。2.18白场电流比
产生白场光输出的阳极电流中，红对绿、红对蓝和蓝对绿的阳极电流比。2.19均匀性
规定满屏光栅的亮度和色度的均匀性。220有效屏面尺寸
在管轴方向观察时，可以看到的屏面发光部份的尺寸。*2*

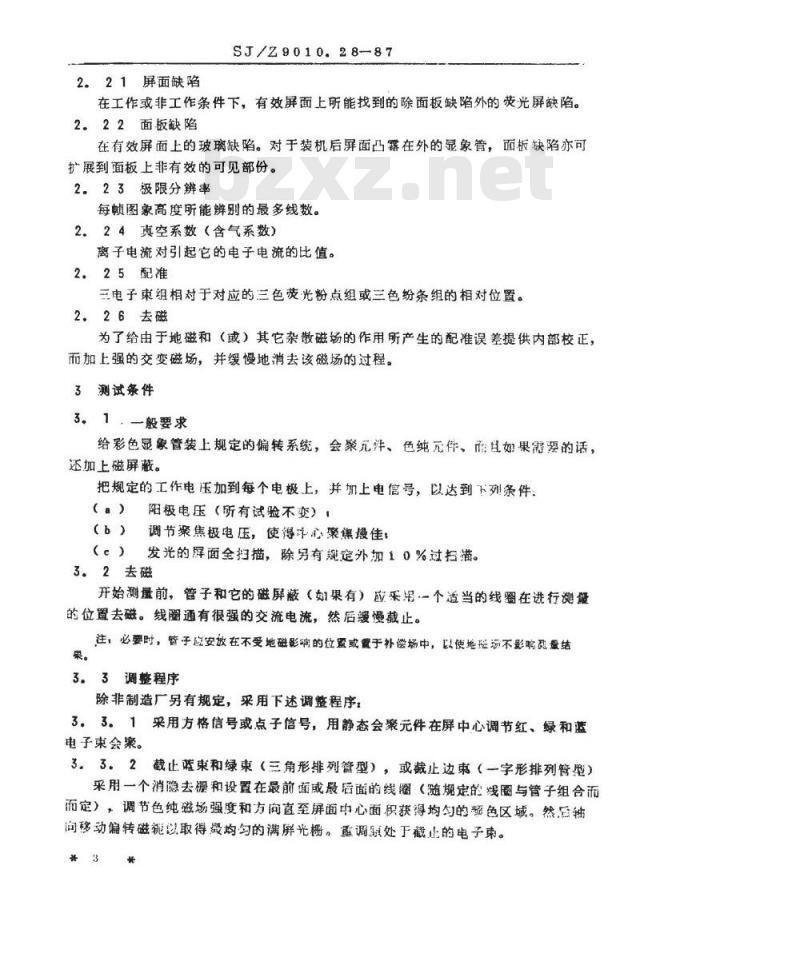

2.21屏面缺陷
SJ/Z9010.28-87
在工作或非工作条件下，有效屏面上所能找到的除面板缺陷外的荧光屏缺陷。222面板缺陷
在有效屏面上的玻璃缺陷。对于装机后屏面凸露在外的显象管，面板缺陷亦可扩展到面板上非有效的可见部份。2.23极限分辨率
每赖图象高度所能辨别的最多线数。2.24真空系数（含气系数）
离子电流对引起它的电子电流的比值。2.25配准
三电子束组相对于对应的三色荧光粉点组或三色纷条组的相对位置。2.26去磁
为了给由于地磁和（或）其它杂散磁场的作用所产生的配准误差提供内部校正，而加上强的交变磁场，并缓慢地消去该磁场的过程。3测试条件
3。1，一般要求
给彩色显象管装上规定的偏转系统，会聚元洋、色纯元件、而且如果需要的话，还加上磁屏蔽。
把规定的工作电压加到每个电极上，并加上电信号，以达到下列条件：（）阳极电压（所有试验不变）！（b）调节聚焦极电压，使得中心焦摄佳：（。）发光的屏面全扫描，除有规定外加10%过扫描。3.2去磁
开始测量前，管子和它的磁屏藏（如架有）应来男一个适当的线圈在进行量的位置去磁。线通有很强的交流电流，然后缓慢裁止。注，必要时，皆子应安放在不受地磁影响的位置戴實于补偿场中，以使地绘场不影响乱量结果。
3.3调整程序
除非制造厂另有规定，采用下述调整程序，3。3。1采用方格信号或点子信号，用静态会聚元件在屏中心调节红、绿和蓝电子束会聚。
3。3。2截止蓝束和绿束（三角形排列管型），或截止边束（一字形排列管型）采用一个消隐去和设置在最前面或最后面的线圈（随规定的圈与管子组合而而定），调节色纯磁场强度和方向直至屏面中心面积获得均勾的颜色区域。然日轴向移动偏转磁轭以取得最均匀的满屏光栅。置调原处于截止的电子束。*3*
SJ/Z9010.28-87

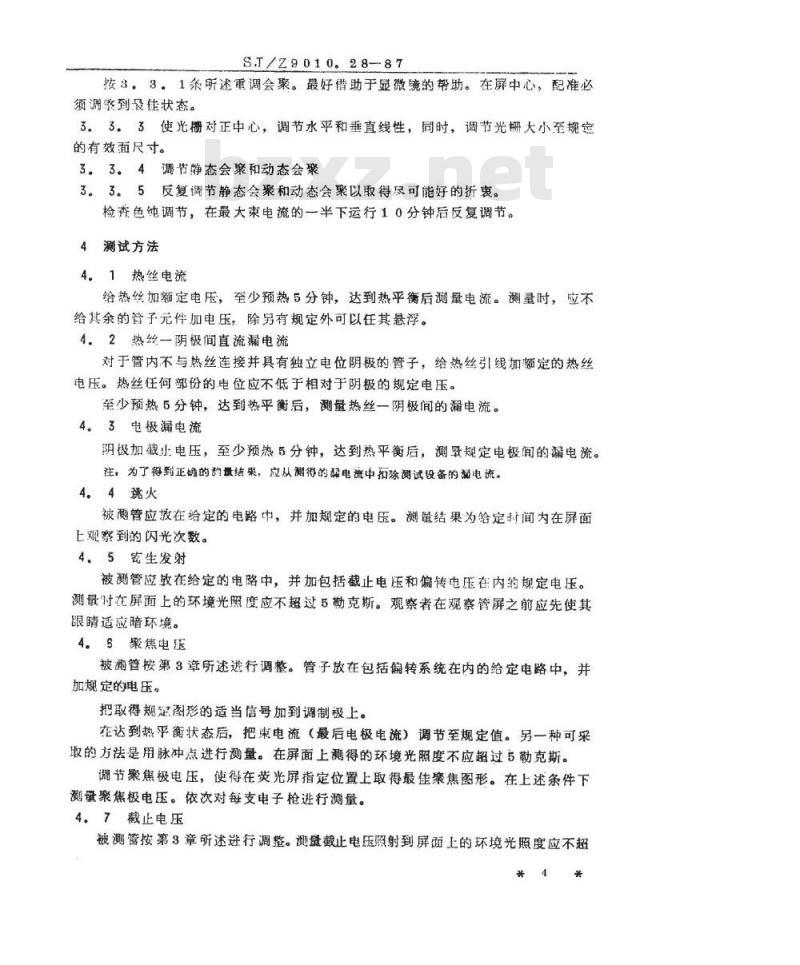

按3，3。1条所述重调会聚。最好借助于显微镜的帮助。在屏中心，配准必须调整到最佳状态。
3.3。3使光栅对正中心，调节水平和垂直线性，同时，调节光栅大小至规定的有效面尺寸。
3。3.4调节静态会聚和动态会聚3。3。5反复调节静态会聚和动态会聚以取得尽可能好的折衷。检查色纯调节，在最大束电流的一半下运行10分钟后反复调节。4测试方法
4.1热丝电流
给热丝加额定电压，至少预热5分钟，达到热平衡后测景电流。测量时，应不给其余的管子元件加电压，除另有规定外可以任其悬浮。4.2热丝一阴极间直流漏电流
对于管内不与热丝连接并具有独立电位阴极的管子，给热丝引线加额定的热丝电压。热丝任何部份的电位应不低于相对于阴极的规定电压。至少预热5分钟，达到热平衡后，测量热丝一阴极间的漏电流。4.3电极漏电流
阴极加截止电压，至少预热5分钟，达到热平衡后，测墅规定电极间的漏电流。往，为了得到正确的韵量结果，应从测得的器电流中拓除测试设备的谢电流。4.4跳火
被测管应放在给定的电路中，并加规定的电压。测鼠结果为给定时间内在屏面上观察到的闪光次数。
4.5寄生发射
被测管应放在给定的电路中，并加包括截止电压和偏传电压在内的规定电压。测最时在屏面上的环境光照度应不超过5勘克斯。观察者在观察管屏之前应先使其眼晴适应暗环境。
4.5聚焦电压
被测管按第3章所述进行调整。管子放在包括偏转系统在内的给定电路中，并加规定的电压。
把取得规定图形的适当信号加到调制极上。在达到热平衡状态后，把束电流（最后电极电流）调节至规定值。另一种可采取的方法是用脉冲点进行量。在屏面上测得的环境光照度不应超过5勒克斯。调节聚焦极电压，使得在荧光屏指定位置上取得最佳象焦图形。在上述条件下测盘聚焦极电压。依次对每支电子枪进行测量。47截止电压
被测管按第3章所述进行调整。测量截止电压照射到屏面上的环境光照度应不超*4*

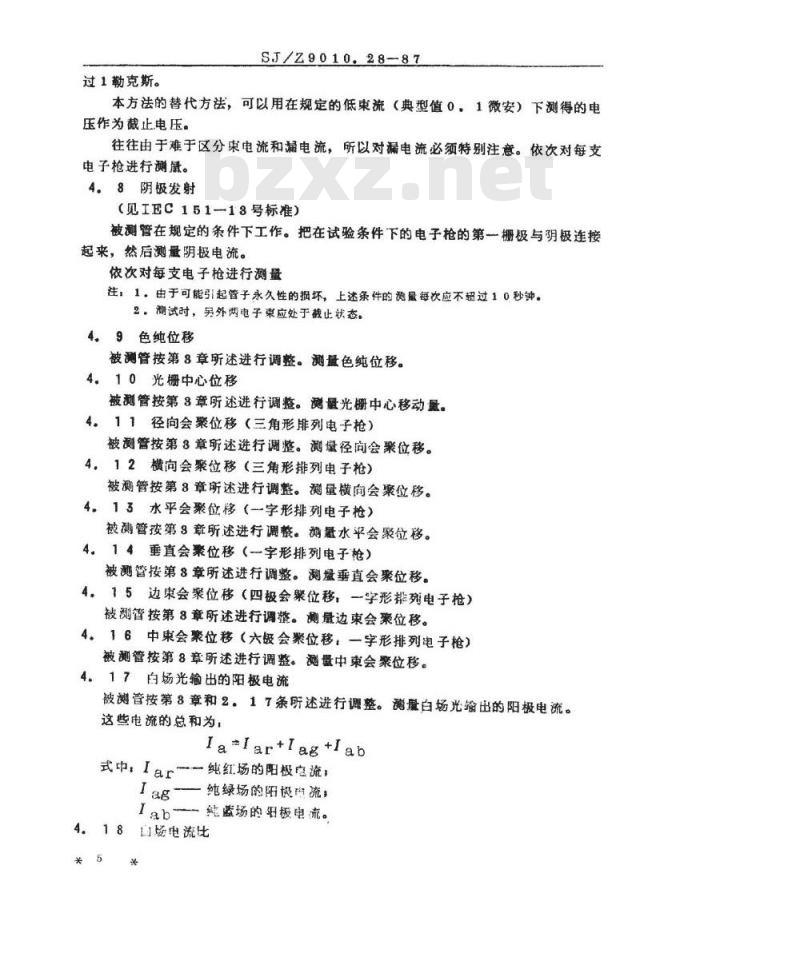

过1勒克斯。
SJ/Z9010.28-87
本方法的替代方法，可以用在规定的低束流（典型值0。1微安）下测得的电压作为截止电压。
往往由于难于区分束电流和漏电流，所以对漏电流必须特别注意。依次对每支电子枪进行测量。
4。8阴极发射
（见工EC15118号标准）
被测管在规定的条件下工作。把在试验条件下的电子枪的第栅极与明极连接起来，然后测量阴极电流。
依次对每支电子枪进行测量
注：1。由于可能引起管子永久性的损坏，上述条件的魂量每次应不超过10秒钟。2。潮试时，另外两电子束应处于载止状态。4。9色纯位移
被测管按第8章所述进行调整。测盘色纯位移。4.10光栅中心位移
被测管按第8章所述进行调整。测量光橱中心移动量。4。11径向会聚位移（三角形排列电子枪）被测管按第8章所述进行调整。测量径向会聚位移。4.12横向会聚位移（三角形排列电子枪）被测管按第8章所述进行调整。测量横向会聚位移。4.13水平会聚位移（一字形排列电子枪）被测管按第8章所述进行调整。测量水平会聚位移。4.14垂直会聚位移（字形排列电子枪）被测管按第8章所述进行调整。量垂直会聚位移。4，15边束会聚位移（四极会聚位移，一字形排列电子枪）被测管按第8章所述进行调整。厕最边束会聚位移。4.16中束会聚位移（六极会聚位移，一字形排列电子枪）被测管按第8章所述进行调整。量中束会聚位移。4.17白场光输出的阳极电流
被测管按第8章和2。17条所述进行调整。度白场光翁出的阳极电流。这些电流的总和为，
Ia-Iar+ag+Iab
式中，Iar纯红场的阳极皂流，
Iag-—纯绿场的阳极内流，
Iab—纯蓝场的阳极电流。
4。18自场电流比
SJ/Z9010.28-87
按4。17条所述测量管子，并按下式计算电流比。Iar
红电流
绿电流
红电流
蓝电流
蓝电流
绿电流
4。19色度和颜色光谱特性
被测管按417条所述工作，用色度计或光谱辐射计测量每种颜色的色度和颜色光谱特性。
4.20均匀性
被测管按4：17条所述工作。在距管屏规定距离（通常为三倍图象对角线）用肉眼评价白色、红色、绿色和蓝色均匀性的质量。在屏面上测得的环境光照度应约为5勒克斯。
421屏面和面板陷
被测管按4。17条所述工作。在距屏至少60厘米处观测红、绿、蓝和点场的屏面缺陷。
在屏面上测得的环境光照度应不超过5勒克斯。在不工作的条件下，且在强的白炽光（700~1000勒克斯）照射面板表面下观测面板缺陷。
4.22分辨串
被测管按第8章所述进行调整。加规定的视频测试图形，并调节聚焦电压使得屏面规定部位的水平分辨率和垂直分辩率取得最佳折衷。在屏中心和屏边缘，灡最白、红、绿和蓝场上的垂直分辨率和水平分辨率。4.23外导电层与阳极间电容
外导电层与阳极间电容应按IEC100标准《电子管极间电容测量方法》的方法测虚。
4.24含气系数
含气系数应采用工EC151一16标准第6节的方法，.电子管电性能测试第16部份《电视显象管测试方法》测量。5注意事项
应消除外界因素对管子磁特性的影响。6
SJ/Z9010.28-87
应避免由于电子束的极端调整造成电子轰击管颈。当测量光栅中心位移时，电流应降到很低，以避免损坏荫罩和荧光屏。预热时间应使得不因更长时间的加热而明显改变管子结构的内部尺寸。*
