【电子行业标准(SJ)】 电子收款机通用技术条件

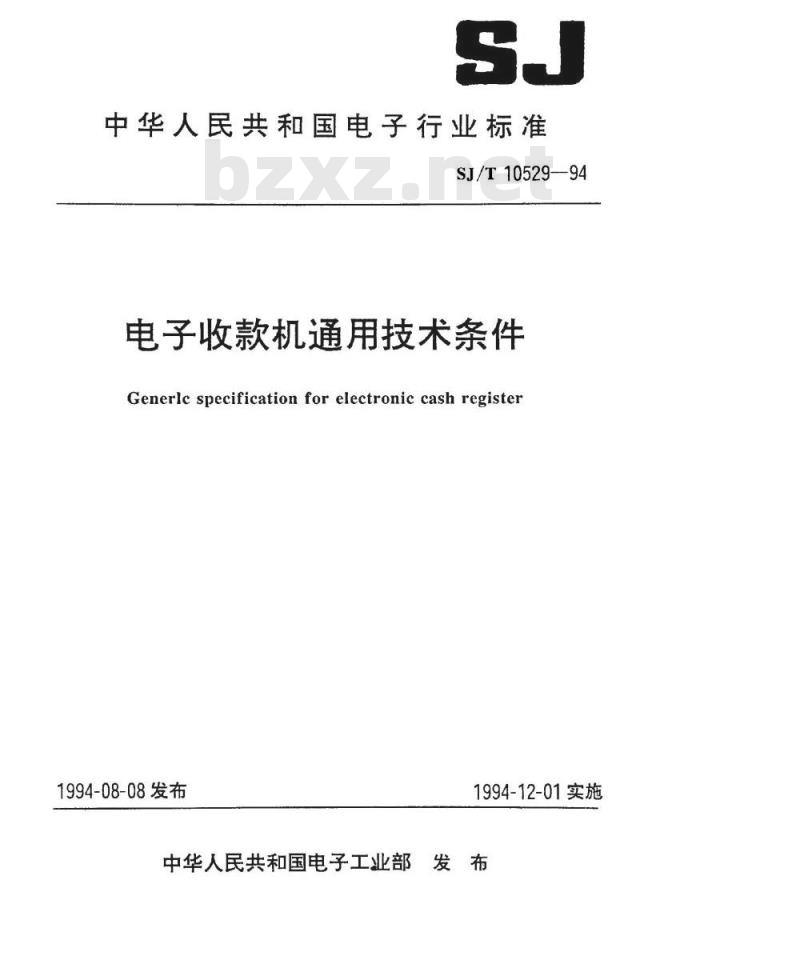

中华人民共和国电子行业标准
SJ/T10529—94
申子收款机通用技术条件
Generlc specification for electronic cash register1994-08-08发布
1994-12-01实施
中华人民共和国电子工业部发布中华人民共和国电子行业标准
电子收款机通用技术条件
Generic spccification for
electronic cash register
1主题内容与适用范围
SJ/T10529-—94
本标准规定了电子收款机（以下简称收款机）的产品分类、技术要求、试验方法、检验规则，以及标志、包装、运输、贮存等内容。本标准适用于电子收款机。
2引用标准
GB2421
GB2422
GB2423.10
GB2828
GB4943
GB5271.14
GB6881
GB9254
GB9813
3产品分类
包装储运图示标志
电工电子产品基本环境试验规程总则
电工电子产品基本环境试验规程名词术语
电工电子产品基本环境试验规程试验Fc：振动（正弦）试验方法逐批检查计数抽样程序及抽样表（适用于连续批的检查）信息技术设备（包括电气事务设备）的安全设备可靠性试验第7部分恒定失效率假设下的失效率与平均无故障时间的验证试验方案
数据处理词汇14部分可靠性、维修性和可用性电子测量仪器电磁兼容性试验规范磁场敏感度试验电子测量仪器电磁兼容性试验规范静电放电敏感度试验
电子测量仪器电磁兼容性试验规范电源瞬态敏感度试验电子测量仪器电磁兼容性试验规范辐射敏感度试验电子测量仪器电磁兼容性试验规范传导敏感度试验声学噪声源功率级的测定混响室精密法和工程法信息技术设备的无线电干扰极限值和测量方法微型数字电子计算机通用技术条件3.1产品按技术性能分为：高级型、中级型和普级型。3.2产品的型号、体积、外形尺寸、质量以及它们的表达形式由产品标准具体规定。中华人民共和国电子工业部1994-08-08批准1994-12-01实施

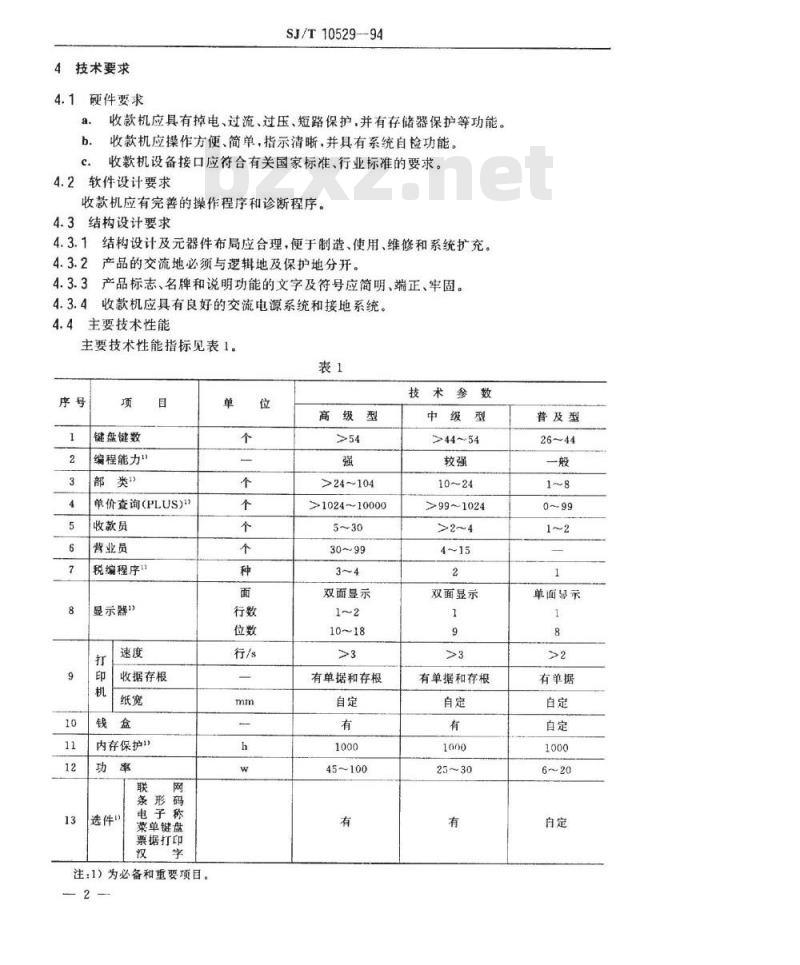

4技术要求
4.1硬件要求
SJ/T10529—94
收款机应具有掉电、过流、过压、短路保护，并有存储器保护等功能。a.
收款机应操作方便、简单，指示清晰，并具有系统自检功能。b.
收款机设备接口应符合有关国家标准、行业标准的要求。4.2软件设计要求
收款机应有完善的操作程序和诊断程序。4.3结构设计要求
4.3.1结构设计及元器件布局应合理，便于制造、使用、维修和系统扩充。4.3.2产品的交流地必须与逻辑地及保护地分开。4.3.3产品标志、名牌和说明功能的文字及符号应简明、端正、牢固。4.3.4收款机应具有良好的交流电源系统和接地系统。4.4主要技术性能
主要技术性能指标见表1。
键盘键数
编程能力”
部类”
单价查询(PLUS)）
收款员
营业员
税编程序13
显示器13
收据存根
内存保护1）
条形码
电子称
菜单键盘
票据打印
注：1）为必备和重要项目。
高级型
>24~104
>1024~10000
双面显示
有单据和存根
45~100
技术参数
中级型
>44~54
>99~1024
双面显示
有单据和存根
普及型
单面显示
有单据

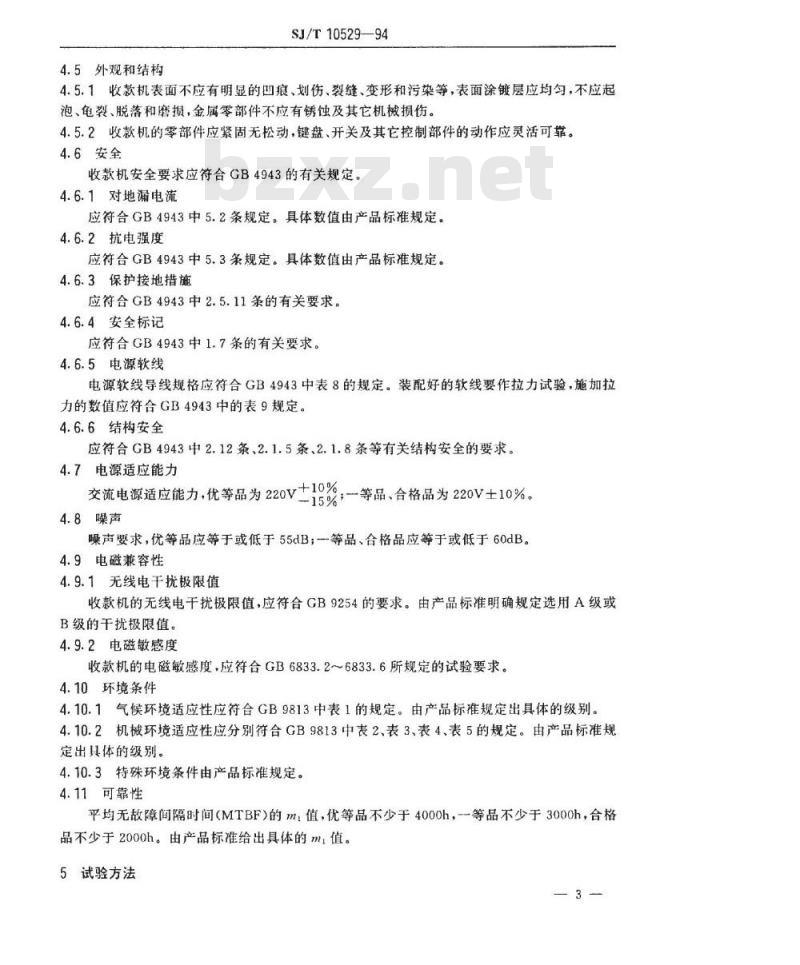

4.5外观和结构
SJ/T10529—94
4.5.1收款机表面不应有明显的凹痕、划伤、裂缝、变形和污染等，表面涂镀层应均匀，不应起泡、龟裂、脱落和磨损，金属零部件不应有锈蚀及其它机械损伤。4.5.2收款机的零部件应紧固无松动，键盘、开关及其它控制部件的动作应灵活可靠。4.6安全
收款机安全要求应符合GB4943的有关规定4.6.1对地漏电流
应符合GB4943中5.2条规定。具体数值由产品标准规定。4.6.2抗电强度
应符合GB4943中5.3条规定。具体数值由产品标准规定。4.6.3保护接地措施
应符合GB4943中2.5.11条的有关要求。4.6.4安全标记
应符合GB4943中1.7条的有关要求。4.6.5电源软线
电源软线导线规格应符合GB4943中表8的规定。装配好的软线要作拉力试验，施加拉力的数值应符合GB4943中的表9规定。4.6.6结构安全
应符合GB4943中2.12条、2.1.5条、2.1.8条等有关结构安全的要求。4.7电源适应能力
交流电源适应能力，优等品为220V±19%；一等品、合格品为220V±10%。-15%，
4.8噪声
噪声要求，优等品应等于或低于55dB；一等品、合格品应等于或低于60dB。4.9电磁兼容性
4.9.1无线电干扰极限值
收款机的无线电干扰极限值，应符合GB9254的要求。由产品标准明确规定选用A级或B级的干扰极限值。
4.9.2电磁敏感度
收款机的电磁敏感度，应符合GB6833.2～6833.6所规定的试验要求。4.10环境条件
4.10.1气候环境适应性应符合GB9813中表1的规定。由产品标准规定出具体的级别。4.10.2机械环境适应性应分别符合GB9813中表2、表3、表4、表5的规定。由产品标准规定出具体的级别。
4.10.3特殊环境条件由产品标准规定。4.11可靠性
平均无故障间隔时间（MTBF）的m，值，优等品不少于4000h，等品不少于3000h，合格品不少于2000h。由产品标准给出具体的m值。5试验方法

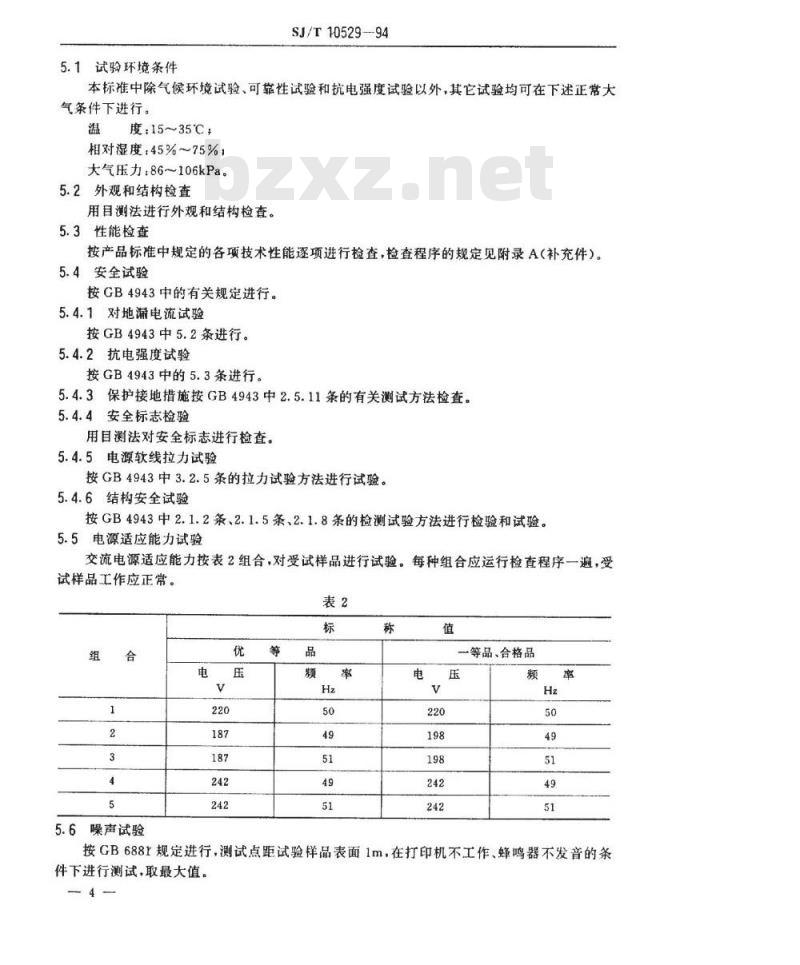

5.1试验环境条件
SJ/T10529-94
本标准中除气候环境试验、可靠性试验和抗电强度试验以外，其它试验均可在下述正常大气条件下进行。
度：15~35℃，
相对湿度：45%~75%，
大气压力：86106kPa。
5.2外观和结构检查
用目测法进行外观和结构检查。5.3性能检查
按产品标准中规定的各项技术性能逐项进行检查，检查程序的规定见附录A（补充件）。5.4安全试验
按GB4943中的有关规定进行。
5.4.1对地漏电流试验
按GB4943中5.2条进行。
5.4.2抗电强度试验
按GB4943中的5.3条进行。
5.4.3保护接地措施按GB4943中2.5.11条的有关测试方法检查。5.4.4安全标志检验
用目测法对安全标志进行检查。5.4.5电源软线拉力试验
按GB4943中3.2.5条的拉力试验方法进行试验。5.4.6结构安全试验
按GB4943中2.1.2条、2.1.5条、2.1.8条的检测试验方法进行检验和试验。5.5电源适应能力试验
交流电源适应能力按表2组合，对受试样品进行试验。每种组合应运行检真程序一遍，受试样品工作应正常。
5.6噪声试验
一等品、合格品wwW.bzxz.Net
按GB688r规定进行，测试点距试验样品表面1m，在打印机不工作、蜂鸣器不发音的条件下进行测试，取最大值。
5.7电磁兼容性试验
5.7.1无线电干扰极限的测量方法SJ/T10529--94
按GB9254规定的方法进行，试验过程中运行检查程序。5.7.2电磁敏感度试验
按GB6833.2～6833.6中规定的试验设备和试验方法进行，试验过程中运行检查程序，产品应能正常工作。
5.8环境试验
5.8.1一般要求
环境试验方法应符合GB2421、GB2422的有关规定以下各项试验中规定的初始检测和最后检测，应统一按5.2进行外观和结构检查，并运行一遍检查程序，工作应正常。
5.8.2温度下限试验
5.8.2.1工作温度下限试验
按GB9813中5.8.2.1条规定的试验方法进行，严酷程度应符合4.10.1条对工作温度下限值的要求。
5.8.2.2贮存运输温度下限试验
按GB9813中5.8.2.2条规定的试验方法进行，严酷程度应符合4.10.1条对贮存运输温度下限值的要求。
5.8.3温度上限试验
5.8.3.1工作温度上限试验
按GB9813中5.8.3.1条规定的试验方法进行，严酷程度应符合4.10.1条对工作温度上限值的要求。
5.8.3.2贮存运输温度上限试验
按GB9813中5.8.3.2条规定的试验方法进行，严酷程度应符合4.10.1条对贮存运输温度上限值的要求。
5.8.4恒定湿热试验
5.8.4.1工作条件下恒定湿热试验按GB9813中5.8.4.1条规定的试验方法进行，严酷程度应符合4.10.1条对工作温度、湿热上限值的要求。
5.8.4.2贮存运输条件下恒定湿热试验按GB9813中5.8.4.2条规定的试验方法进行，严酷程度应符合对贮存运输温度、湿热上限值的要求。
5.8.5振动试验
按GB2423.10\试验Fc”进行，受试样品按工作位置固定在振动台上，进行初始检测，受试样品在不工作状态下，按产品标准的具体规定值，分别对三个互相垂直轴线进行振动。初始振动响应检查按GB9813中5.8.5.1条的规定进行。定频耐久试验按GB9813中5.8.5.2条的规定进行。扫频耐久试验按GB9813中5.8.5.3条的规定进行。最后振动响应检查按GB9813中5.8.5.4条的规定进行。5.8.6冲击试验
SJ/T10529-94
按GB9813中5.8.6条规定的试验方法进行，冲击条件按GB9813中表3的规定。5.8.7碰撞试验
按GB9813中5.8.7条规定的试验方法进行，碰撞条件按GB9813中表4的规定。5.8.8运输包装件跌落试验
按GB9813中5.8.8条规定的试验方法进行，跌落条件按GB9813中表5的规定。5.9可靠性试验
5.9.1试验条件
按GB9813中5.9.1条的规定进行，其中试验周期为12。5.9.2试验方案
可靠性试验按GB5080.7进行，采用的试验方案由产品标准具体规定。在整个试验过程中，应运行检查程序，按附录A（补充件）和附录B（补充件）的规定进行。5.9.3试验时间
按GB9813中5.9.3条的规定进行。6检验规则
6.1一般规定
收款机在定型时和生产过程中必须按本标准和产品标准的规定进行检验，并应符合各项规定的要求。
6.2检验分类
产品检验分为三类：
a.定型检验；
b.交收检验；
例行检验。
各览检验项目和顺序分别按表3进行。表3
检验项目
外观和结构
电源适应能力
电容兼容性
环境条件
气候环境
适应性
机械环境
适应性
可靠性
技术要求
4.3、4.5
试验方法
5.8.2~5.8.4
5.8.5~5.8.8
定型检验
注：“0\表示应进行的检验项目，“一\表示不进行检验的项目。1\在交收检验时对于安全只进行对地漏电流和抗电强度两项试验。6
交收检验
例行检验
5.3定型检验
SJ/T10529--94
6.3.1产品在设计定型和生产定型时均应通过定型检验6.3.2定型检验由产品制造单位的质量检验部门或由上级主管部门指定或委托的质量检验单位负责进行。
6.3.3定型检验中，可靠性鉴定的受试样品数按表4规定。表4
批量或连续生产台数
97~200
200以上
最佳样品数
最大样品数
6.3.4定型检验（除可靠性试验外），检验中出现故障或某项通不过时，应停止试验。查明故障原因，排除故障，提出故障分析报告，重新进行该项试验。若在以后的试验中再出现故障或某项通不过时，在查明故障原因，排出故障，提出故障分析报告后，应重新进行定型检验。故障的判据和计算方法见附录B(补充件）。6.3.5检验后要提交定型检验报告。6.4交收检验
6.4.1批量生产或连续生产的产品，进行全数交收检验。检验中，出现任项不合格时，返修后重新进行检验。若再一次出现任一项不合格时，该产品判为不合格品。交收检验中，性能检查和外观结构检查两项，允许按GB2828抽样检查，在产品标准中应具体规定抽样方案和拒收后的处理方法。
6.4.2交收检验由产品制造单位的质量检验部门负责进行。6.5例行检验
6.5.1当产品定型或主要设计、工艺及关键元器件、原材料改变时，应进行例行检验。连续生产的产品每年至少进行一次例行检验。6.5.2例行检验由产品制造单位质量检查部门或上级主管部门指定的质量检验单位负责进行，根据订货方的要求，生产厂方应提供近期例行检验报告。6.5.3例行检验的样品应在交收检验合格产品中随机抽取，其中可靠性验收项目的样品数按表4规定，其余检验项目的试验样品数为2台。6.5.4、例行检验中，检验项目的故障判据和计算方法见附录B（补充件）。除可靠性验收试验外，其余项目的故障处理按以下规定进行：检验中出现故障或任一项通不过时，应查明故障原因，提出故障分析报告。除附录B（补充件）中B3章的d外，修复后应重新做该项检验，通过之后再顺序做以下各项检验，如再次出现故障或某项通不过，查明故障原因后提出故障分析报告，经修改后，平新进行例行检验：在重新进行检验中，又出现某一项通不过时，则判该产品通不过例行检验。
例行检验中经环境试验的样机，应印有标记，一般不准作为正品出厂。—7
6.5.5检验作要交例行检验报告。7标志、包装、运输、贮存
7.1标志
7.1.1产品标惠
SJ/T10529-94
在产品上应有型号、产品名称、商标、生产厂名称、生产日期。7.1.2包装标志
包装箱应注明产品型号、数量、质量和商标、制造单位名称、制造单位地址、出厂年、月、日，以及“小心轻放”、“向上”、“防湿”、“堆码”等储运标志，标志应符合GB191的规定。7.2包装
包装箱应符合防潮、防尘、防震的要求，包装箱内应有装箱清单、检验合格证、及有关的随机文件。
包装后的产品应能用任何运输方式，在避免雨雷或液体直接淋袭的条件下进行运输。7.4贮存
产品贮存时应放在原包装箱内，存放产品的环境温度为一20～40℃，相对湿度为30%～85%。仓库内不允许有各种有害气体、易燃、易爆物品及有腐蚀性的化学物品，并且应无强烈的机械震动、冲击和强磁场作用。包装箱应垫离地面至少20cm，距离墙壁、热源、冷源、窗口或空气入口至少50cm。若在制造单位存放超过六个月，则应重新进行交收检验。8
A1检查项目
SJ/T10529—94
附录A
电子收款机检查程序规定
（补充件）
收款机检查可采用自检程序进行如果没有自检程序的收款机应能对主机板、接口及外围设备功能做全面的检查。检查应包括下列内容：a.
部类编程；
b.单价查询(PLU)编程；
交易功能；
税款编程；
机器编程。
A2检查步骤
检查步骤由产品标准详细规定。附录B
电子收款机故障判据
（补充件）
B1故障定义和解释
按GB5271.14规定的定义，出现以下情况之一均视为故障：a。受试样品在规定的条件下，出现一个或几个技术性能超过规定要求。受试样品在规定的电应力和温度应力范围内工作，由于结构件的损坏或失灵，或元器b.
件的失效，而使受试样品不能完成其规定的功能。B2故障分类
B2.1关联性故障
关联性故障是受试样品预期会山现的故障通常都是由产品本身条件引起的。它是在解释试验结果和计算可靠性特征值时必须计入的故障。B2.2非关联性故障
非关联性故障是受试样品出现非预期的故障，不是由产品本身条件引起的故障.非关联性故障在解释试验结果和计算可靠性特征值时不计入，但应在试验中做记录，以便分析与判断时参考。
B3关联性故障判据
SJ/T10529—94
出现的以下故障，算作关联性故障a.必须更换元器件、零部件、外国设备等才能使系统恢复正常运行；b.必须修理、调整接插件、电缆、插头和消除短路及接触不良，才能恢复正常运行；c.不是由同一因素引起的，而同时发生两个以上（含两个）的故障，应记为两个或两个以上的关联性故障。若由同一因素引起，则不论出现几次故障，均记为一次关联性故障，d由于受试样品本身原因，试验中出现危及测试、维护和使用人员的安全，或造成受试样品和设备严重损坏的故障。一且出现，应立即拒收或判定不合格。B4非关联性故障判据
出现的以下故障，算作非关联性故障：a，因试验条件变化超出规定范围（如突然掉电、电网波动太大、温度波动太大，严重电磁干扰和机械冲击、振动等）所引起的故障；b.因人为操作失误而使样机造成的故障；c.由于误判而更换元器件、零部件，或在检修过程中，由于人为因素而造成的故障；d.根据产品有关技术规定，允许调整的部位（零部件、元器件等）未调整好而引起的故障，
e.被确定是程序差错的软件失效而造成的故障：f.若出现不正常情况，不须修理，停机0.5h后能自动恢复正常运行，每发生累积三次此类事件，则记为一次非关联性故障。B5承担试验检测的单位，根据失效分析和产品标准及相关标准可以做出关联性故障或非关联性故障的判定。
附加说明：
本标准由电子工业部标准化研究所归口。本标准由大连无线电总厂负责起草。本标准主要起草人：尹忠培、于义高。10
