【电子行业标准(SJ)】 塑料注射模零件 定位止动螺钉

中华人民共和国电子行业标准wwW.bzxz.Net
塑料注射模零件定位止动螺钉
Components of injection mould forplasticsPositioning stop screw
主题内容与适用范围
SJ/T10519.25-94
代替SJ2530.25-84
本标准规定了塑料注射模定位止动螺钉的结构尺寸、标记示例及技术要求。本标准适用于塑料注射模各种模架的定位止动螺钉。2引用标准
SJ/T10520
3结构尺寸
优质碳素结构钢钢号和一般技术条件塑料注射模零件技术条件

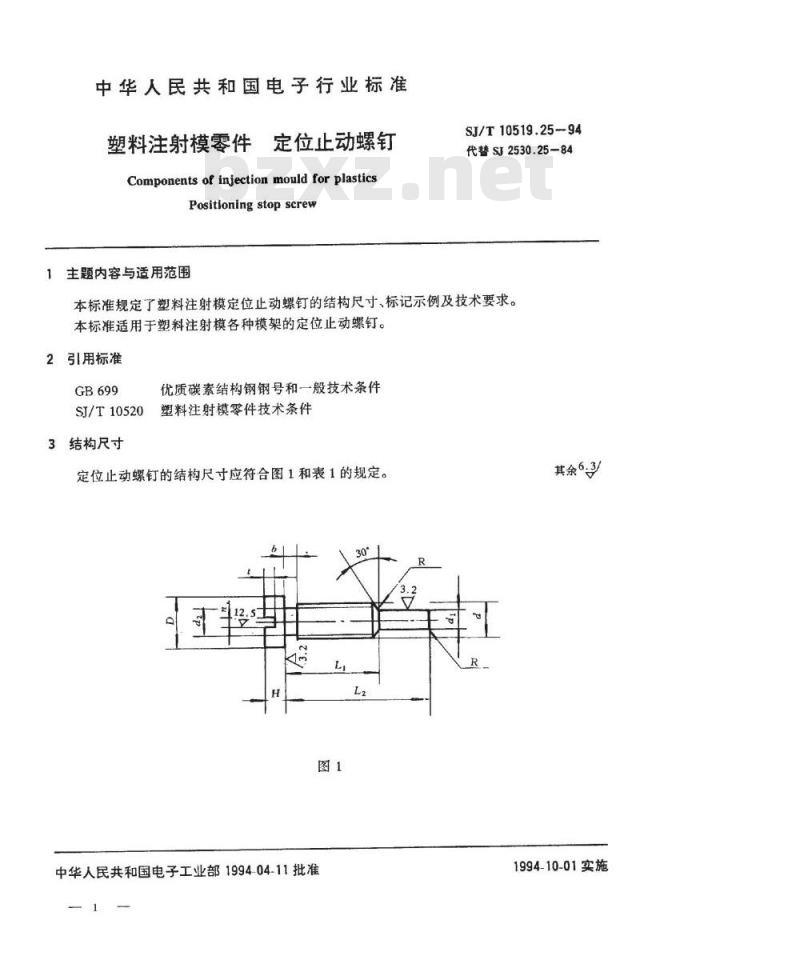

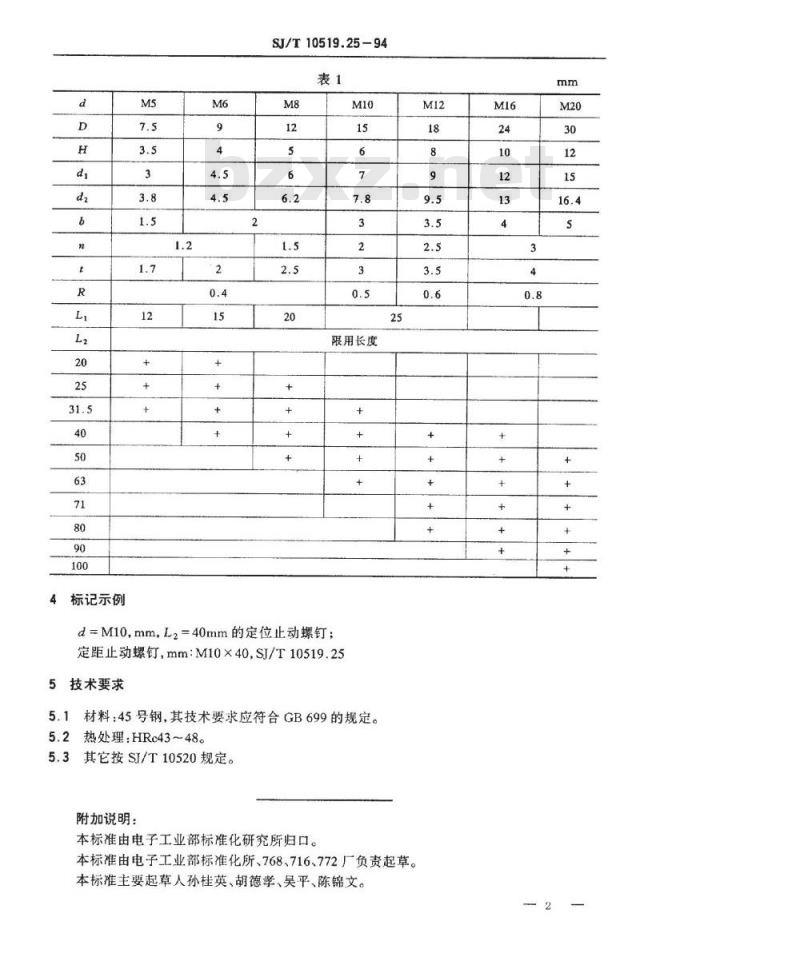

定位止动螺钉的结构尺寸应符合图1和表1的规定。12.5
中华人民共和国电子工业部1994-04-11批准其余6.3/
1994-10-01实施
标记示例
SJ/T10519.25-94
限用长度
d=M10，mm，L2=40mm的定位止动螺钉：定距止动螺钉，mm：M10×40.SJ/T10519.255技术要求
5.1材料：45号钢，其技术要求应符合GB699的规定。5.2热处理：HRc43~48。
5.3其它按SI/T10520规定。
附加说明：
本标准由电子工业部标准化研究所归口。25
本标准由电子工业部标准化所、768、716、772厂负责起草。本标准主要起草人孙桂英、胡德孝、吴平、陈锦文。M12
