【电子行业标准(SJ)】 塑封模具结构 预定位架

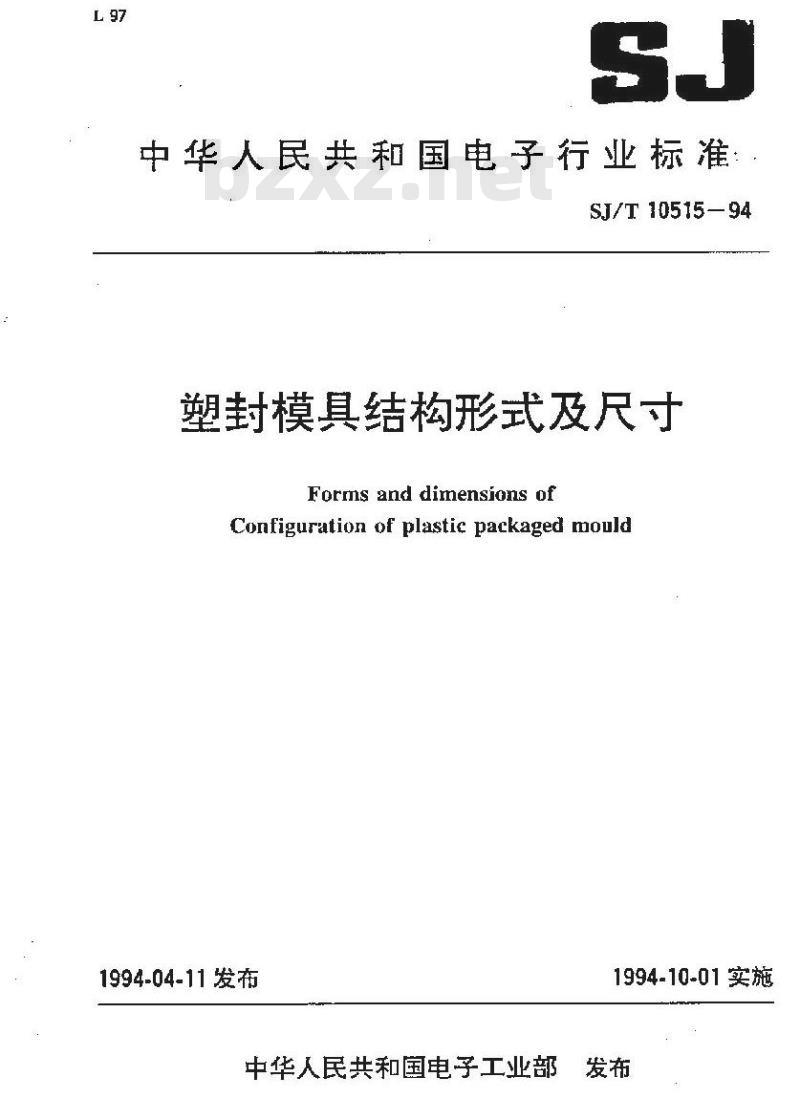

中华人民共和国电子行业标准：SJ/T 10515—94
塑封模具结构形式及尺寸
Forms and dimensions of
Configuration of plastic packaged mould1994-04-11 发布
中华人民共和国电学工业部
1994-10-01实施

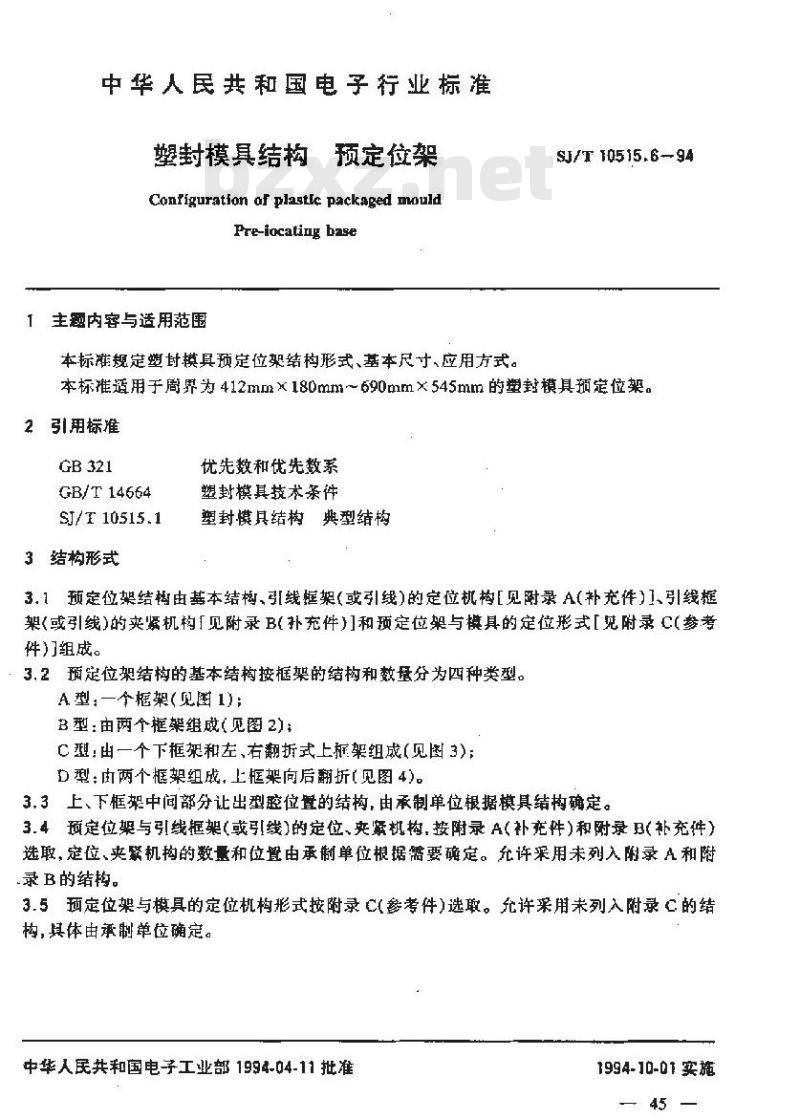

中华人民共和国电子行业标准
塑封模具结构预定位架
Configuration of plastle packaged mouldPre-iocating base
1主题内容与适用范围
本标耀规定塑封模具预定位架结构形式、基本尺寸、应用方式。SJ/T 10515.6-94
本标准适用于周界为412mm×180mm~690mm×545mm的塑封模具预定位架。2引用标准
GB 321
GB/T 14664
SJ/T 10515.1
3结构形式
优先数和代先数系
塑封模其技术条件
塑封模其结构典型结构
3.1预定位架结构由基本结构、引线框架（或引线)的定位机构[见附录A（补充件)、引线框架（或引绒）的来紧机构见附录B扑充件和预定位架与模具的定位形式见附录C参考件汀组成。
3.2预定位架结构的基本结构按框架的结构和数分为四种类型。A型：一个框架(见图1);
B型：由两个框架组成（见图2)
C理:由一个下框架和左，右翻折式上掘架组成(见图3);D型：内两个框架组成，上框架向后翻折（见图4)。33上、下框架中间部分让出型腔位置的结构，由承制单位根据模具结构确定。3.4预定位架与引线框架（或乳引线)的定位、充穿机构，按附录A（补充件)和附录B(补充件）选取，定位、夹筹机构的数量和位罩由承制单位根据要确定。允许采用未列入断录A和附录B的结构。
3.5预定位架与模具的定位机构形式按附录(参考件)选取。允许采用未列入附录C的结构,具体由承制单位确定。
中华人民共和国电子工业部1994-04-11批准1994-10-01实施
SJ/T10515.6—94

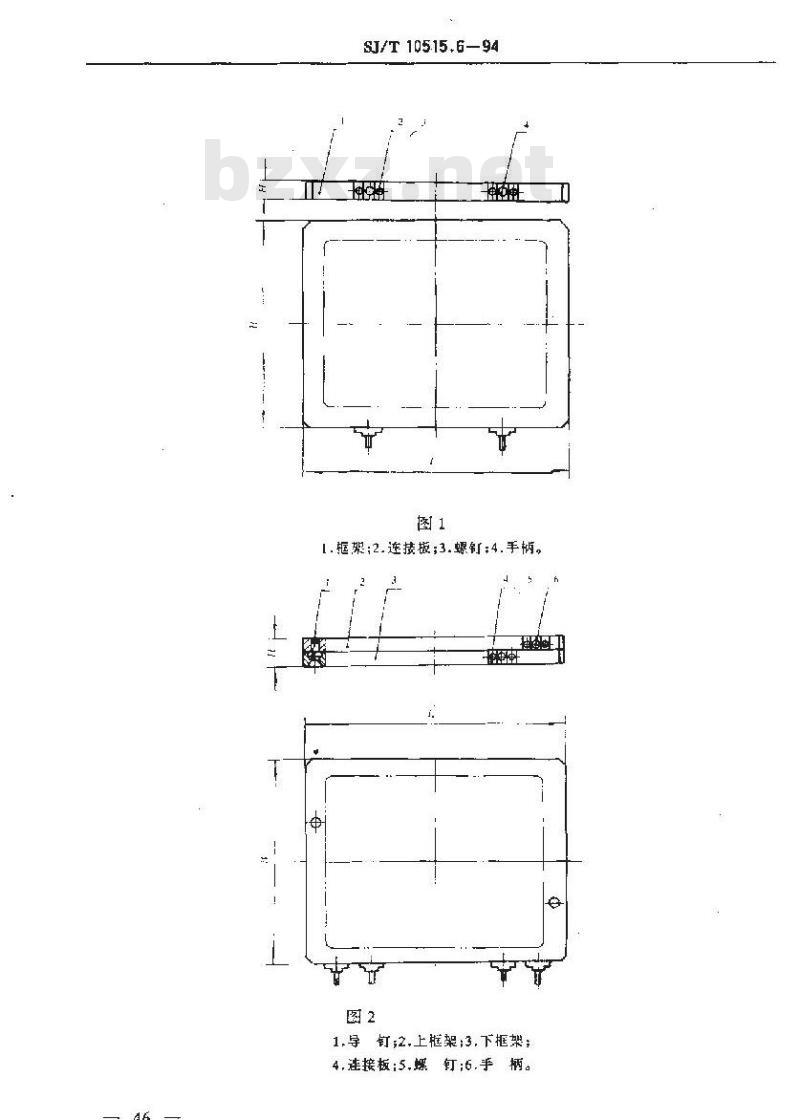

1.拒架;2.连接板;3.螺:4.手柄。图2
1.导钉;2,上框架:3,下框架：
4,连接板;5,螺钉;6.手柄。
SJ/T 10515.6—94

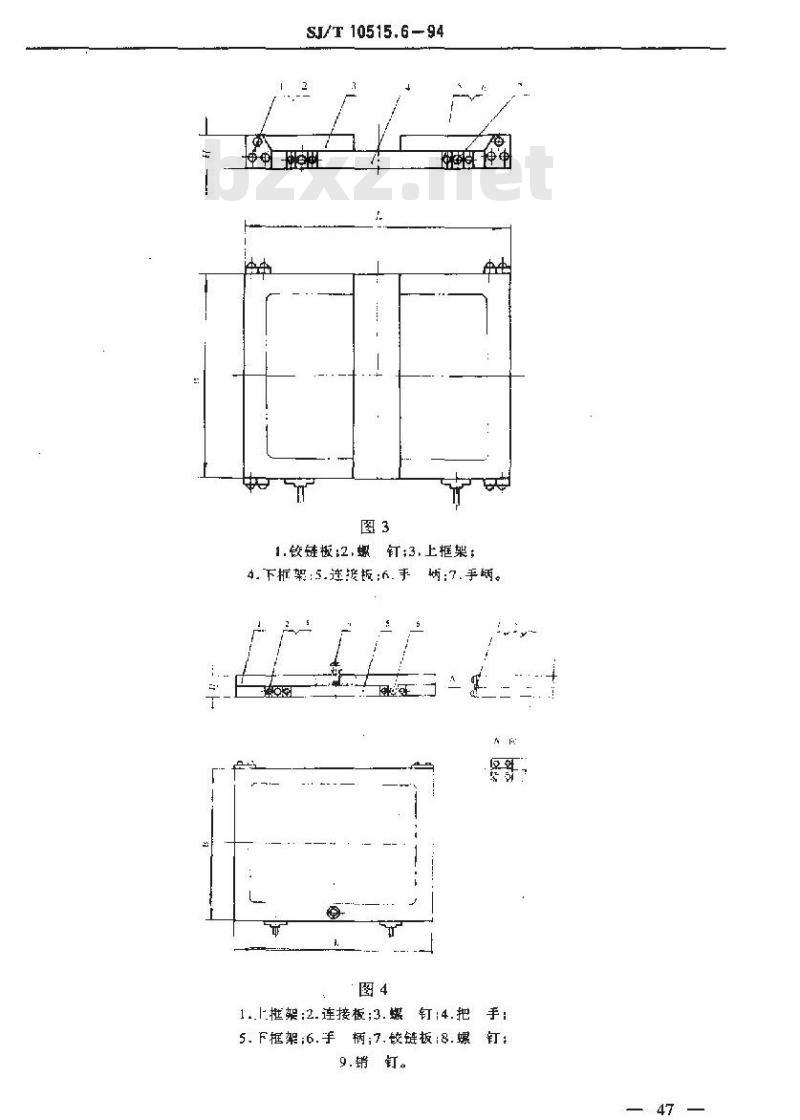

1.铰链板;2,螺钉:3,上框架;
4.下折架：5.连接扳;6.手
柄：了，手蜗。
1..1槛架：2.连接板;3.螺
5.下框架;6.手柄;7.链板:8.螺钉;9.销钉。

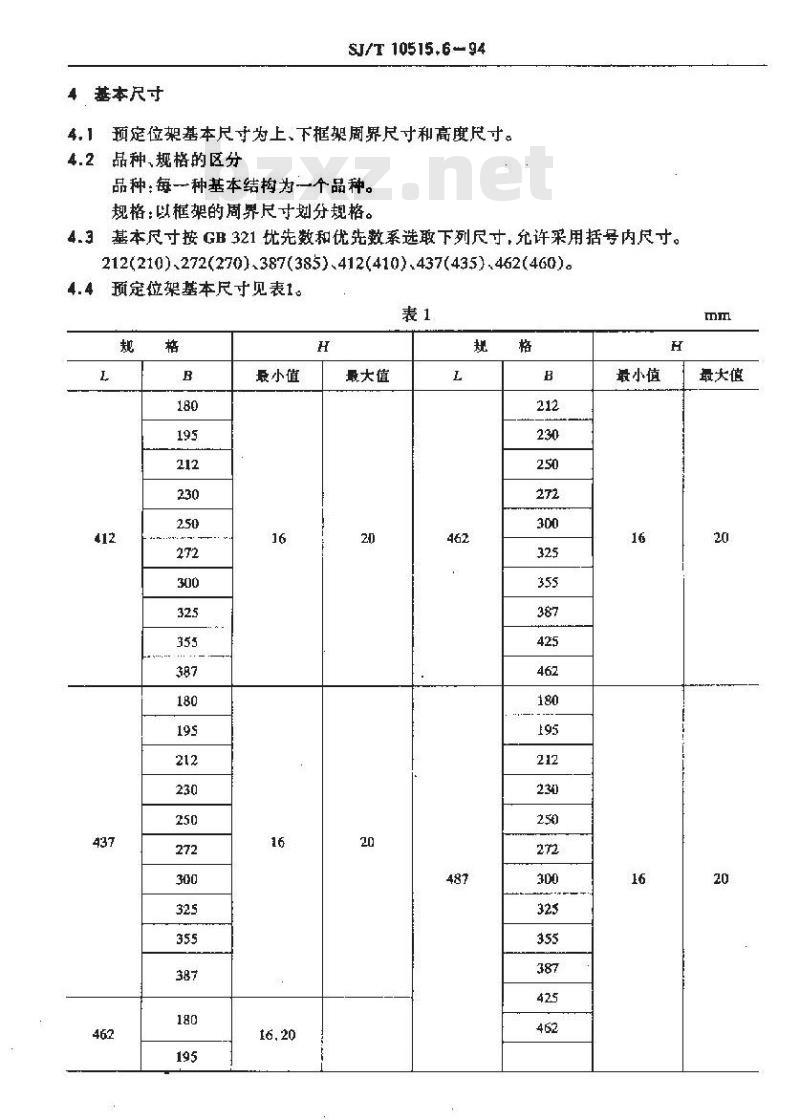

4基本尺寸
SJ/T10515.6-94
4，1预定位架基本尺寸为上、下框架周界尺寸和高度尺寸。4.2品种，规格的区分
品种;每一种基本结为一个品种。规格：以框架的周界尺寸划分规格。4.3基本尺寸按 GB 321 优先数和优先数系选取下列尺寸,允许采用括号内尺寸。212(210)、272(270).387(385)、412(410).437(435).462(460)。4.4预定位架基本尺寸见表1。
最小值
最大值
最小值
最大候
最小值
SJ/T 10515.6-- 94
续表1
最大值
最小值
最大值
5标记
标记方法
最小佳
SJ/T10515.6—94
续表1
最大值
标记出品种、规格、产品标准号三个部分组成。5.2标记示例
品种为A型，周界为412×180的颜定位架标记为：A-412×180
SI/T 10515.6—94
产品标推号
最小值
最大值
SJ/T10515.6-94
附录A
引线握架(惑引线]定位机构
(补充件）
A1引线框架或引线】定位机构是指预定位架中用于确定引线框架（或引线）位置的机构。A2引线框架(或引线)定位机构的分类：A2.1引线框架(或引线)定位机构分为两类：A类：定位钉式定位结构：
H类;定位式定位结构。
A2.2定位钉式定位结构分两种：A1 型:固定定位钉式(见图 A1)
1.下框架：2.定位钉13.引线框架。a.定位钉与线框架定位孔定位
A2 型;浮动定位式(见图 A2)。
1. 下据架;2.定位钉;3.引线框架。b.定位钉与引线框架工艺边定位3
1.下抵架；2.转轴；3.浮动托板：4.定位钉:5.引线框架。
A2.3定位槽式定位结构分四种。B1型：方形定位槽两端定位(见图A3)。1.端部定位;2.定位相;3.引线。图A3
SJ/T 10515.6—94
B2 型:方形定位槽一端定位(见图A4)。1,端部定位;2,定位推;3.引践，图A4
B3型，半国型定位槽两端定位(见图A5)。1.端部定位;2.定位增;3.引线
B4型：半圆形定位精一端定位（见图A6).谢部定位；2.定位槽：3.引线。图A6
A2.4A 类结构中的定位钉数和 B类结构中的定位槽数由承制单位根据设计需要确定。A3定位钉，定位槽与预定位架的固定结构。A3.1定位钉与预定位架的固定结构分为三种。C1 型:定位钉与下框架直接图定(见图A7)中
1.定位钉：2.下拒架：3.引线腿架。图A7
SJ/T 10515.6—94
C2型：通过定托板与下框架固定（见图A8)。国A8
C3型：通过浮动托板与下框架固定(见图A9)。图A9
A3.2定位槽与预定位架的固定结构分为两种。1. 下框架;2.引线框架;
3.定位汀;4.铆
钉;5.托板。
1.下框架;2.转轴
3.浮动托板：4.定位钉：
5.引线框架。
D1 型：定位槽元件镶入下框架、端部定位与下框架合并--体(见图A10)。1.铆钉；
2.下框架；
3.定位块；
4.引线。
D2 型：端部定位镶入下框架,定位槽与下框架合并一体(见图A11)。1.下框架；
2.铆钉；
3.定位块；免费标准bzxz.net
4.引线。
图A11
A4允许采用未列人本附录的其它引线框架(或引线)定位结构形式。53
SJ/T 10515.6-94
附录B
引线框架(或引线]夹爆机构
(补充件）
引线架【或引线]夹紧机构是指预定位架上夹紧引线框架【或引线】的机构。B1
引线框架[引线]来紧机构分为五种。B2
E1 型;无需任何夹紧
E2密：上框架自重夹紧(见图B1)。1.下框架;z、铆钉;3.上框架；
4.定位钉：5.托板：6.引线框架。a.上框架夹紧引绒框架
E3 型：卡板夹紧(见图 B2)。
E4型：卡板弹簧片夹紧(见图B3)。品
1.下框架;2.上架：
3.定位块：4.引线。
6.上框架夹紧引线
1.卡板;2.导间钉:3.压紧钉;4.定位块：5.下框架;6.上握架:7.铆钉;8.卡簧。图B3
1. 卡扳；
2.导向钉；
3.压紧钉；
4.上框架；
5.下板架。
SJ/T 10515.694
E5 型:齿轮齿茶机构夹紧(见图B4)。图B4
允许采用其它形式的引线框架(或引线)夹紧结构。附录C
预定位架与模具的定位形式
（补充件）
1.框 架;2.螺 钙;
3.压料板：4.螺钉;
5.直齿齿轮;6.直齿条；
7.螺 钉;8,推 杆;
9.轴螺钉;30.套。
预定位架与模具的定位形式是指预定位架上用于确定预定位架在模具上位置的机构形C2预定位架与模具的定位形式分为三种。A型：用预定位架的周边定位(见图C1)。1.支承块；
2.预定位架；
3.挡柱。
