中华人民共和国电子行业标准
塑料注射模零件
矩形顶杆
Components of injection mould for plasticsFlat ejector pins
主题内容与适用范围
SJ/T10519.13-94
代替SJ2530.13-84
本标准规定了塑料注射模矩形顶杆的结构尺寸、标记示例及技术要求。本标准适用于塑料注射模各种模架的矩形顶杆。2引用标准
GB1299
SJ/T10520
3结构尺寸
优质碳素结构钢钢号和一般技术条件合金工具钢技术条件
塑料注射模零件技术条件

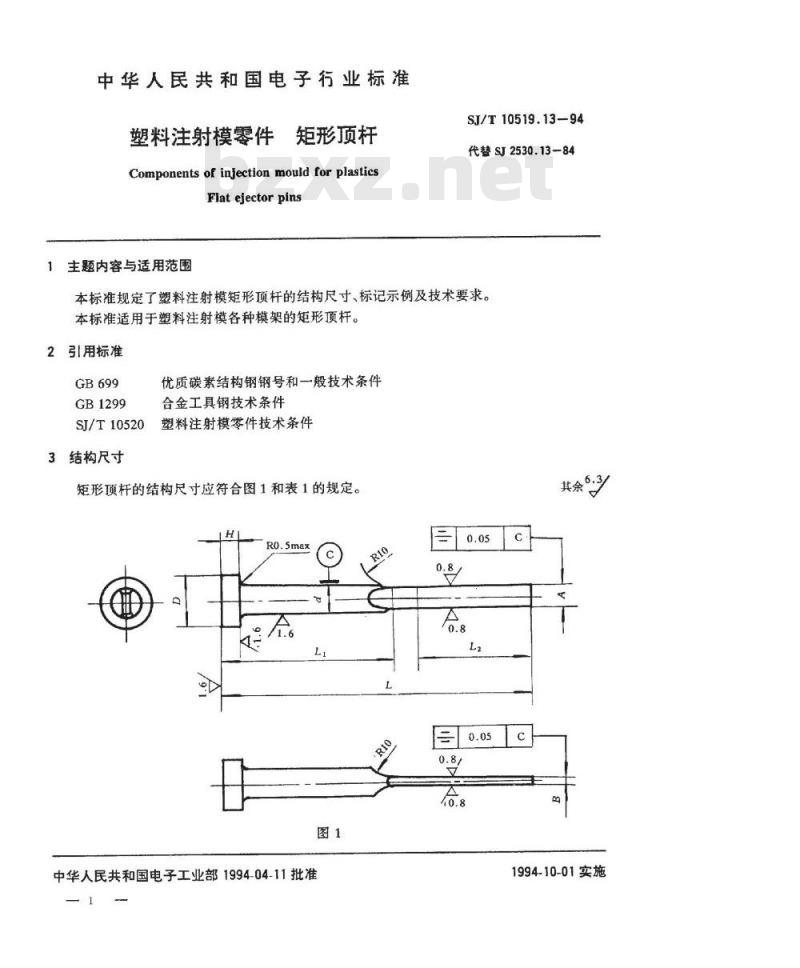

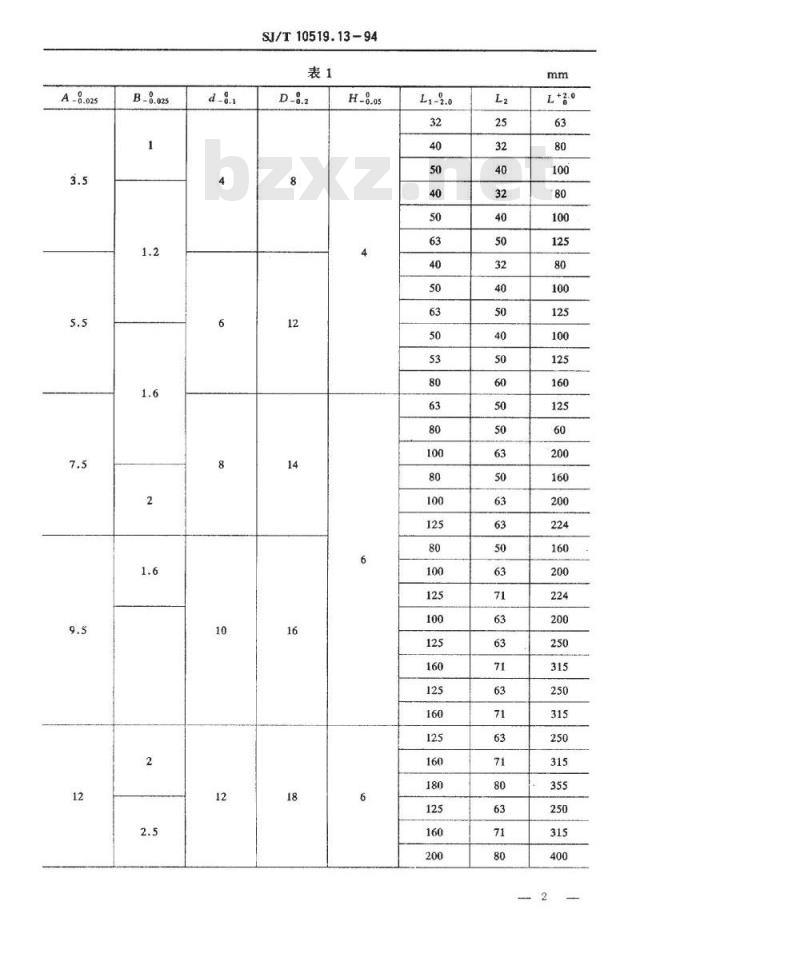

矩形项杆的结构尺寸应符合图1和表1的规定。R0.5m
中华人民共和国电子工业部1994-04-11批准AbzxZ.net
1994-10-01实施
SI/T10519.13-94
4标记示例
SJ/T10519.13-94

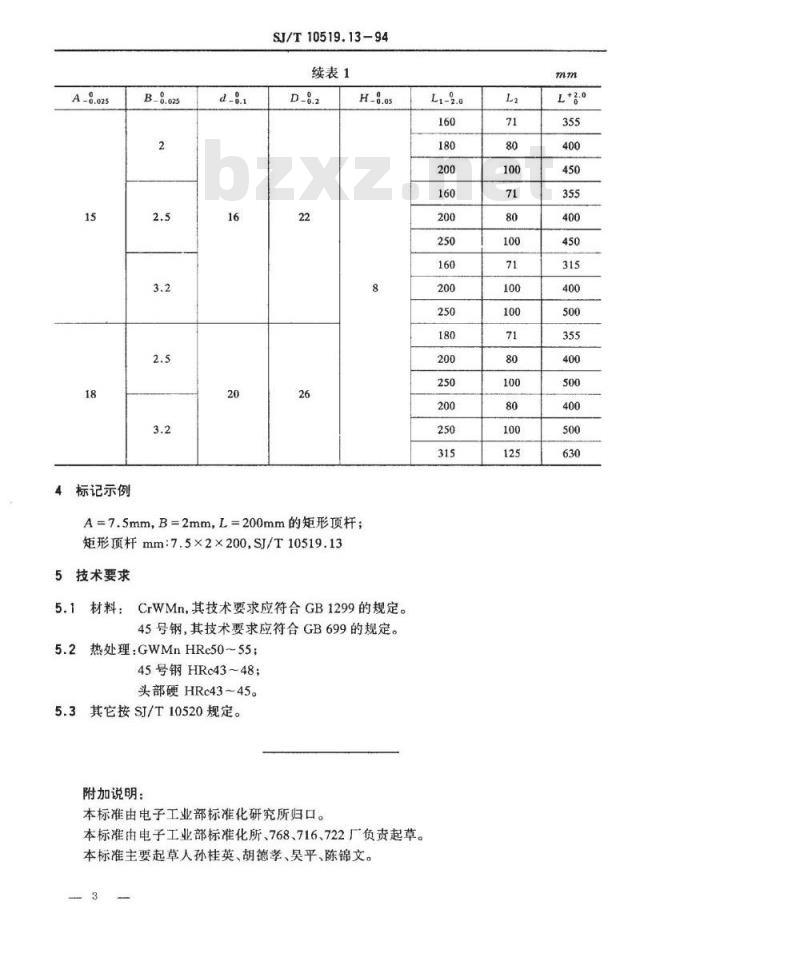

续表1
A=7.5mm，B=2mm，L=200mm的矩形顶杆；矩形顶杆mm7.5×2×200,SJ/T10519.135技术要求
5.1材料：CrWMn，其技术要求应符合GB1299的规定。45号钢，其技术要求应符合GB699的规定。5.2热处理：GWMnHRc50~55；
45号钢HRc43~48；
头部硬HRc43~45。
5.3其它按SJ/T10520规定。
附加说明：
本标准由电子工业部标准化研究所归口。本标准由电子工业部标准化所、768、716、722厂负责起草。本标准主要起草人孙桂英、胡德孝、吴平、陈锦文。3
