【电子行业标准(SJ)】塑料注射模零件锁紧楔

本网站发布时间： 2024-07-14 17:44:53

SJ/T10519.15-1994
现行
　点击下载此标准

基本信息

标准号：
SJ/T 10519.15-1994
标准名称：
塑料注射模零件锁紧楔
标准类别：
电子行业标准(SJ)
标准状态：
现行
发布日期：
1994-04-11
实施日期：
1994-10-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
66.16 KB

标准分类号

中标分类号：
农业、林业>>农业、林业综合>>B01技术管理

关联标准

替代情况：
SJ 2530.15-84

出版信息

页数：
3页
标准价格：
8.0 元

其他信息

相关标签：
塑料注射零件锁紧

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

SJ/T 10519.15-1994 塑料注射模零件锁紧楔 SJ/T10519.15-1994

标准内容

部分标准内容：

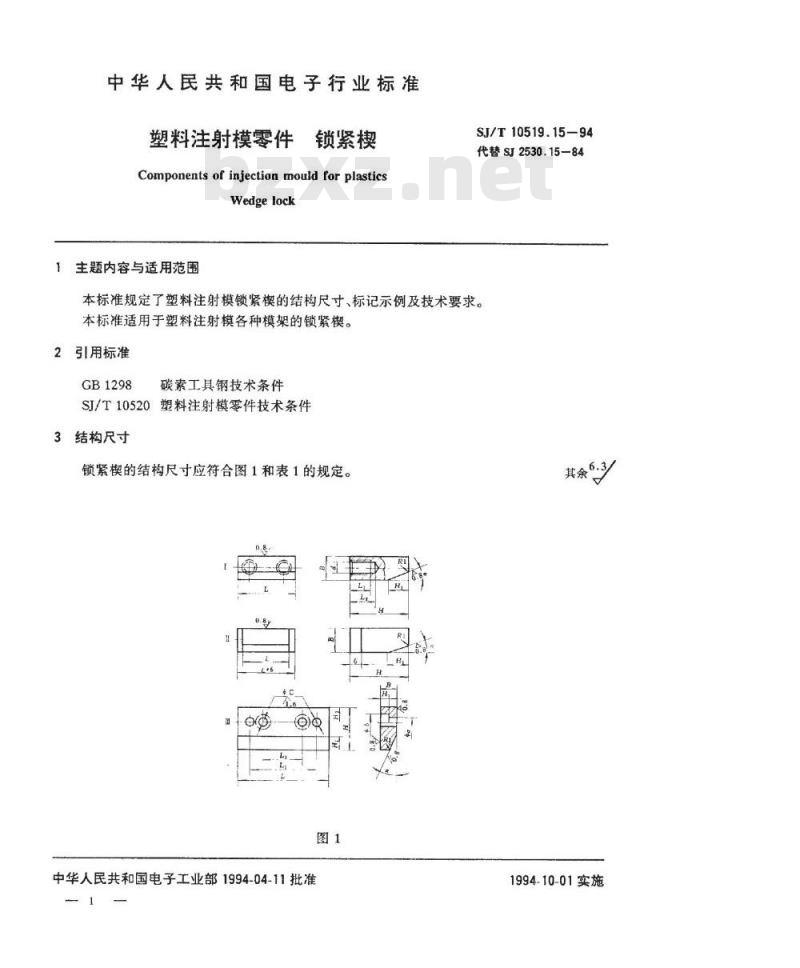

中华人民共和国电子行业标准
塑料注射模零件
锁紧楔
Componentsof injectionmouldforplasticsWedge lock
主题内容与适用范围
SJ/T10519.15-94
代替SJ2530.15-84
本标准规定了塑料注射模锁紧模的结构尺寸、标记示例及技术要求。本标准适用于塑料注射模各种模架的锁紧楔。引用标准
GB1298
碳索工具钢技术条件
SJ/T10520塑料注射模零件技术条件结构尺寸
锁紧楔的结构尺寸应符合图1和表1的规定。图1
中华人民共和国电子工业部1994-04-11批准1994-10-01实施

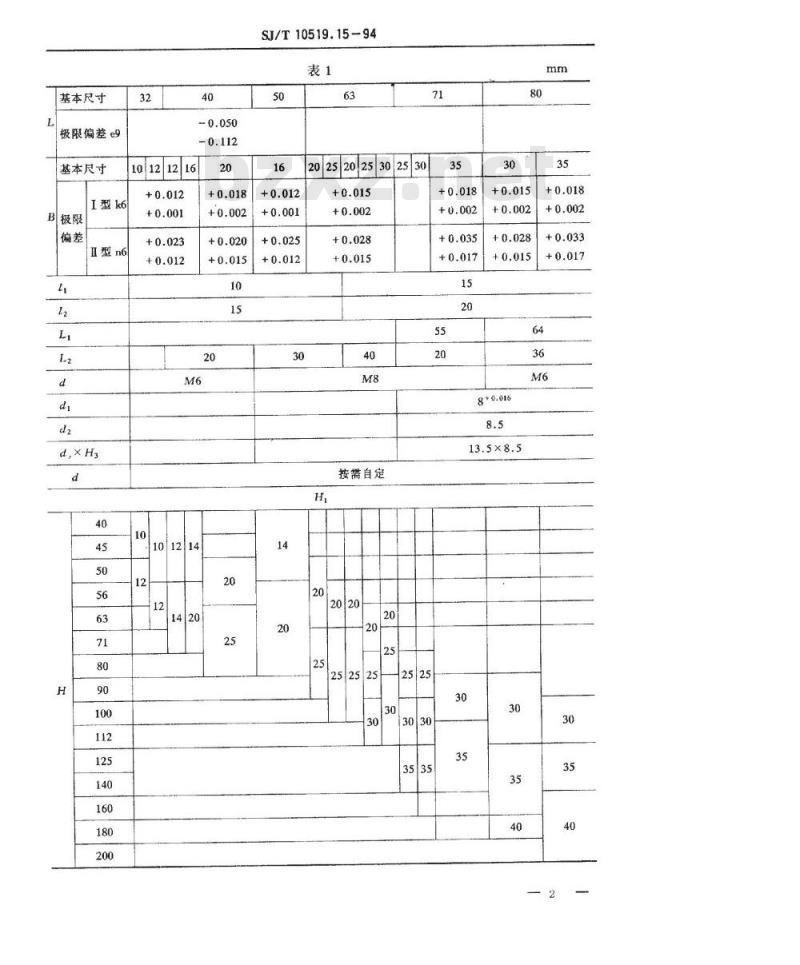

基本尺寸
极限偏差e9
基本尺寸
I型k6
B极限www.bzxz.net
I型n6
10121216
101214
SJ/T10519.15-94
2025202530 2530
按需自定
13.5×8.5

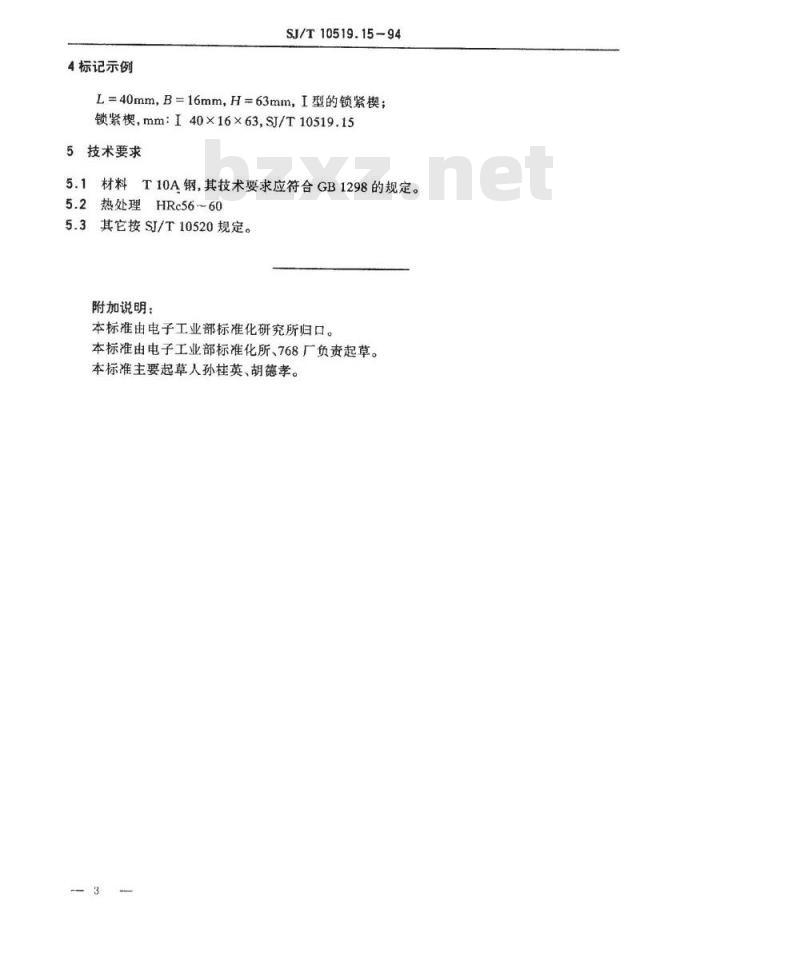

4标记示例
SJ/T10519.15-94
L=40mm，B=16mm，H=63mm，I型的锁紧；锁紧，mm：I40×16×63,SJ/T10519.155技术要求
5.1材料
T10A钢，其技术要求应符合GB1298的规定。5.2热处理HRc56~60
3其它按SI/T10520规定。
附加说明：
本标准由电子工业部标准化研究所归口。本标准由电子工业部标准化所、768厂负责起草。本标准主要起草人孙桂英、胡德孝。3
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览
