【电子行业标准(SJ)】 塑料注射模零件 斜导柱

中华人民共和国电子行业标准
塑料注射模零件
斜导柱
Components of injection mould for plasticsAngled guide pillar
主题内容与适用范围
SJ/T10519.16-94
代替SI2530.16-84
本标准规定了塑料注射模斜导柱的结构尺寸、标记示例及技术要求。本标准适用于塑料注射模各种模架的斜导柱。引用标准
GB1298
碳素工具钢技术条件
SJ/T10520塑料注射模零件技术条件结构尺寸www.bzxz.net

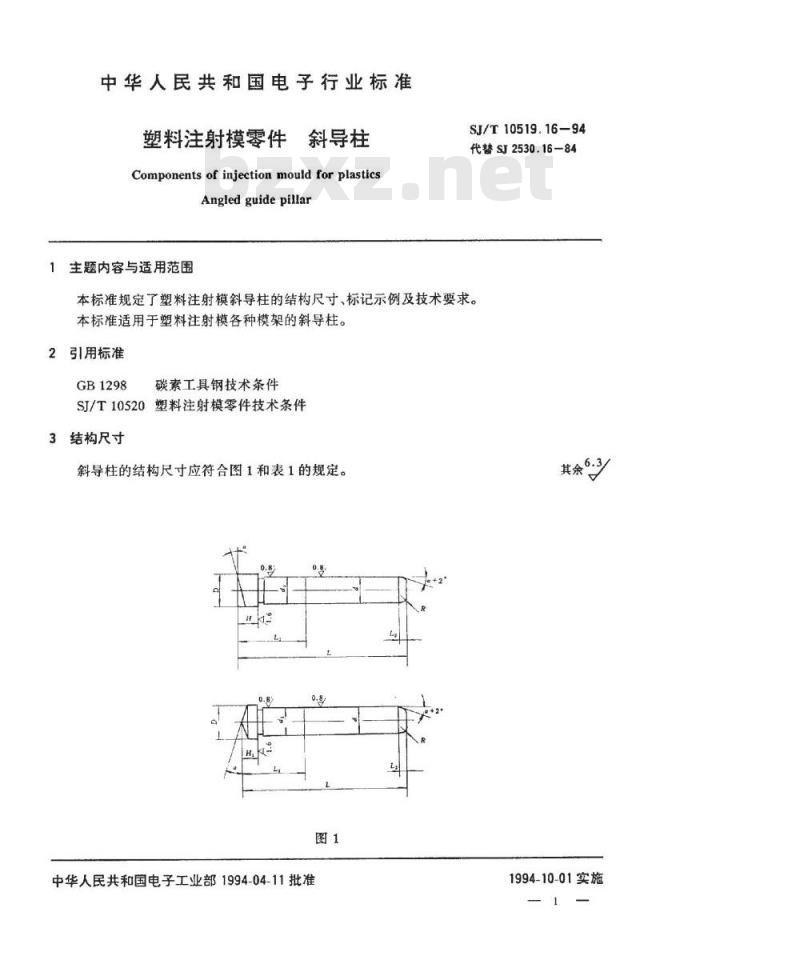

斜导柱的结构尺寸应符合图1和表1的规定。hks
中华人民共和国电子工业部1994-04-11批准其
1994-10-01实施

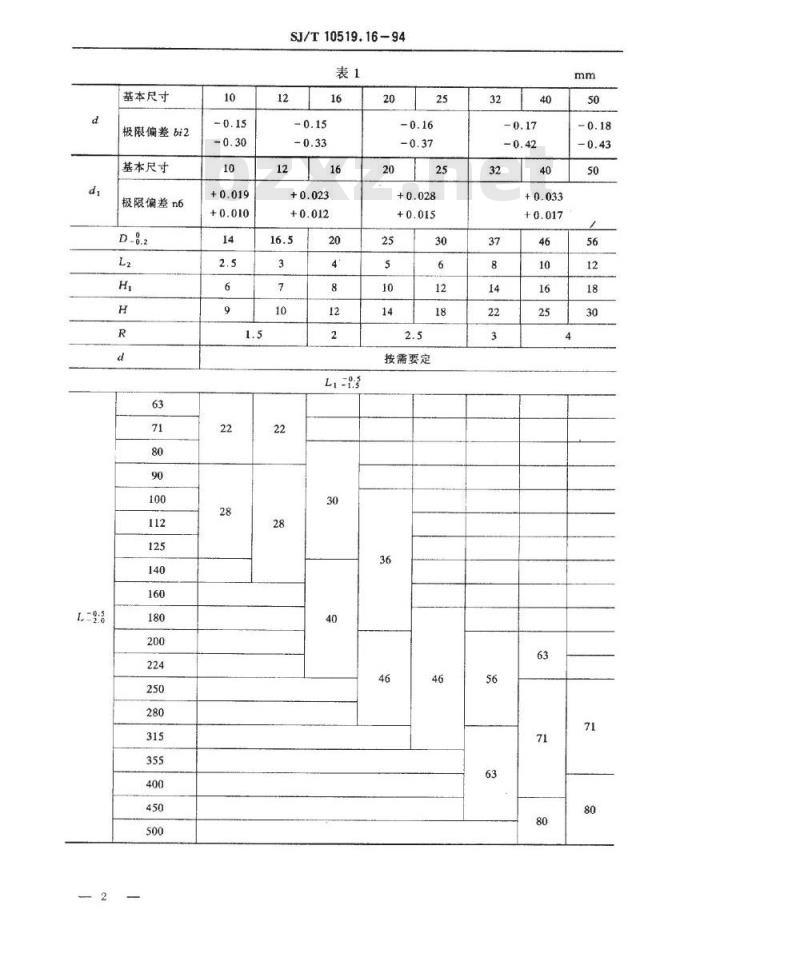

基本尺寸
极限偏差bi2
基本尺寸
极限偏差n6
SJ/T10519.16-94
按需要定

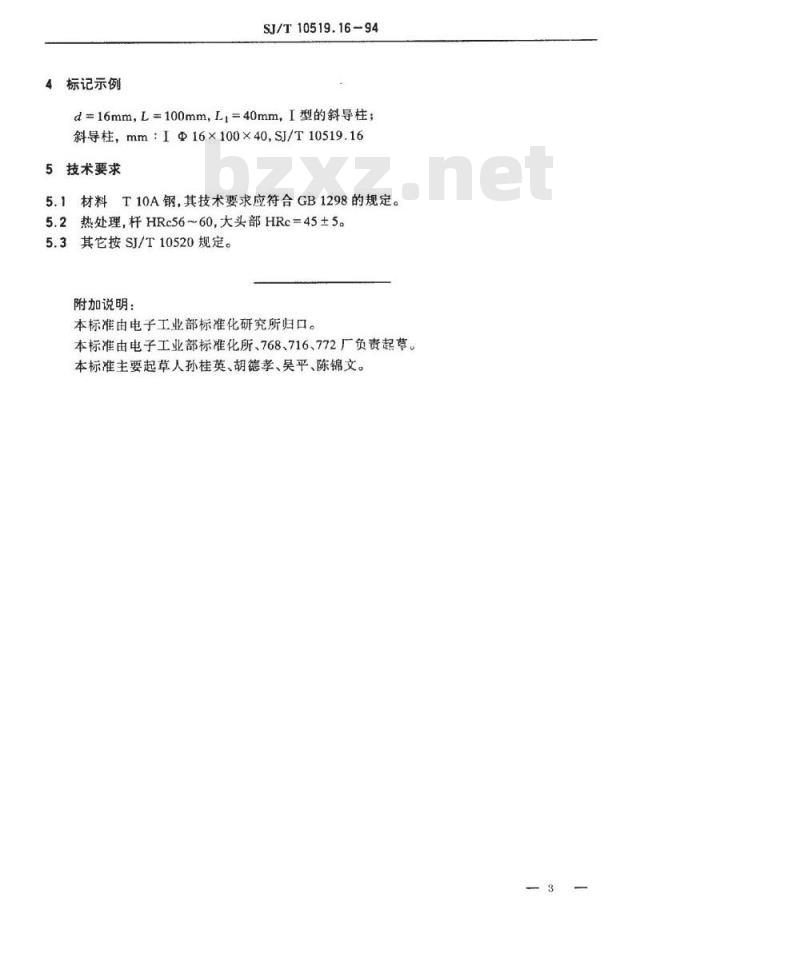

标记示例
SJ/T10519.16-94
d=16mm，L=100mm，L，=40mm，I型的斜导柱；斜导柱，mm：IΦ16×100×40,SJ/T10519.165技术要求
5.1材料T10A钢，其技术要求应符合GB1298的规定。5.2热处理，杆HRc5660，大头部HRc=45±5。5.3其它按SJ/T10520规定。
附加说明：
本标准由电子工业部标准化研究所归口。本标准由电子工业部标准化所、768、716、772厂负责起草。本标准主要起草人孙桂英、胡德孝、吴平、陈锦文。3
