【电子行业标准(SJ)】 塑料注射模零件 浇口套

中华人民共和国电子行业标准
塑料注射模零件Www.bzxZ.net
浇口套
Components or injection mould for plasticsGating insert
主题内容与适用范围
SJ/T10519.20-94
代替SJ2530.20-84
本标准规定了塑料注射模浇口套的结构尺寸、标记示例及技术要求。本标准适用于塑料注射模各种模架的浇口套。引用标准
GB1184
GB1298
SI/T10520
3结构尺寸
形状和位置公差未注公差的规定碳素工具钢技术条件
塑料注射模零件技术条件

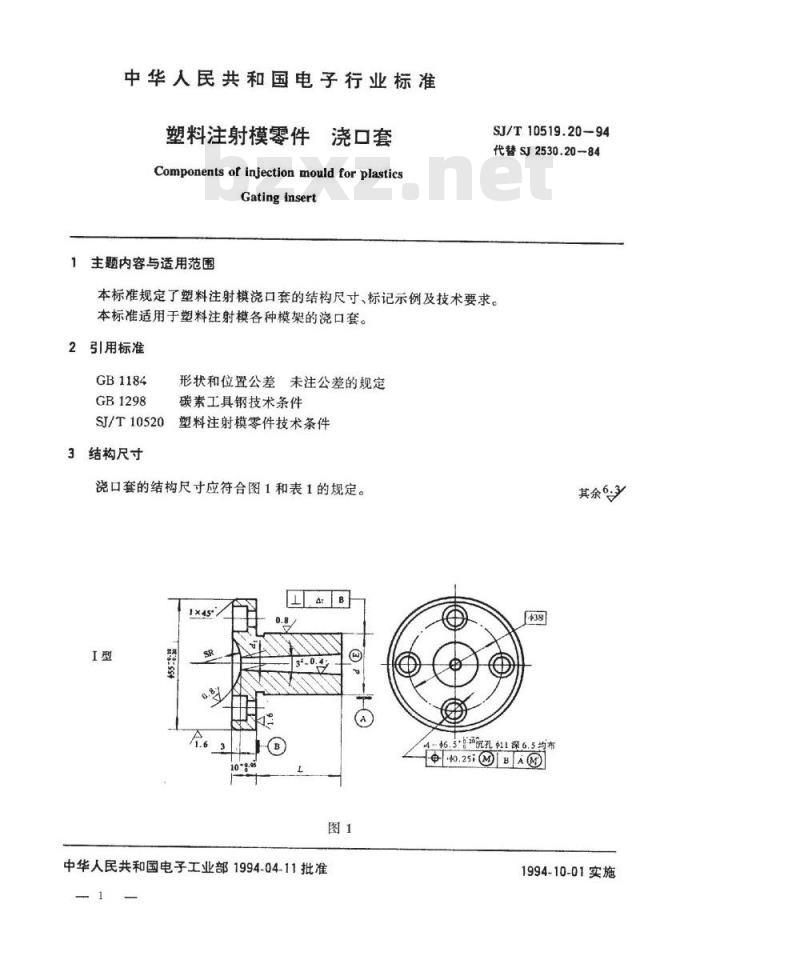

浇口套的结构尺寸应符合图1和表1的规定。1AB
-8-SS+
中华人民共和国电子工业部1994-04-11批准+38
4-+6.5·沉孔11深6.5
40.25国B网
1994-10-01实施
基本尺寸
极限偏差K6
标记示例
SJ/T10519.20-94

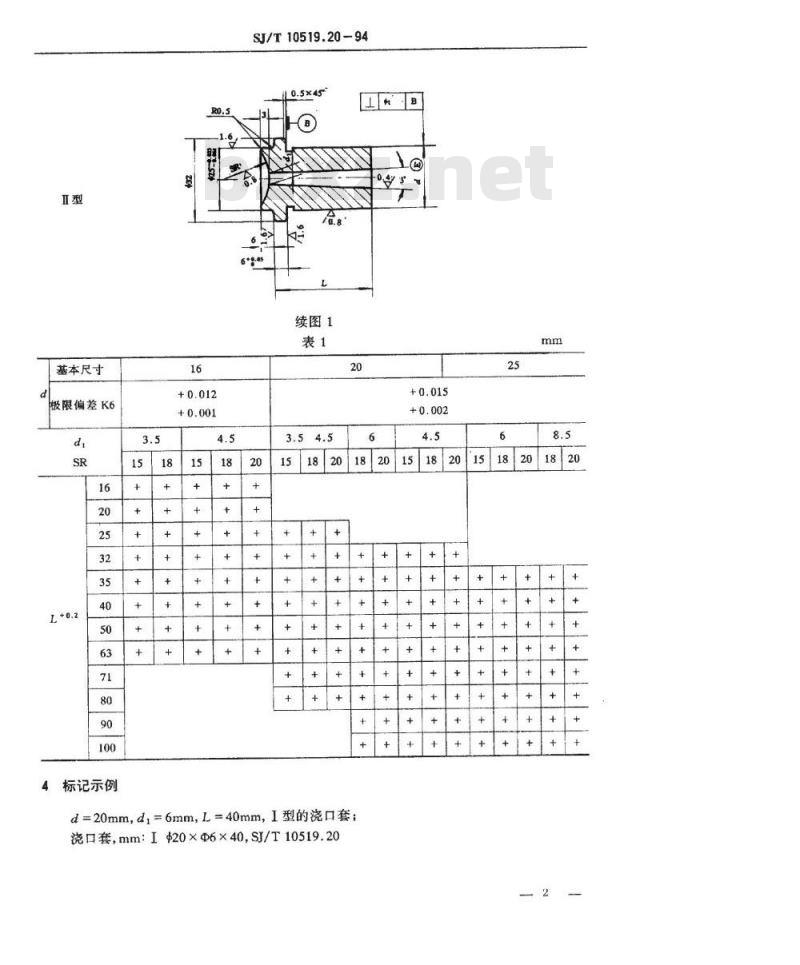

续图1
d=20mm，d，=6mm，L=40mm，I型的浇口套；浇口套，mm：I20×@6×40,S/T10519.2020

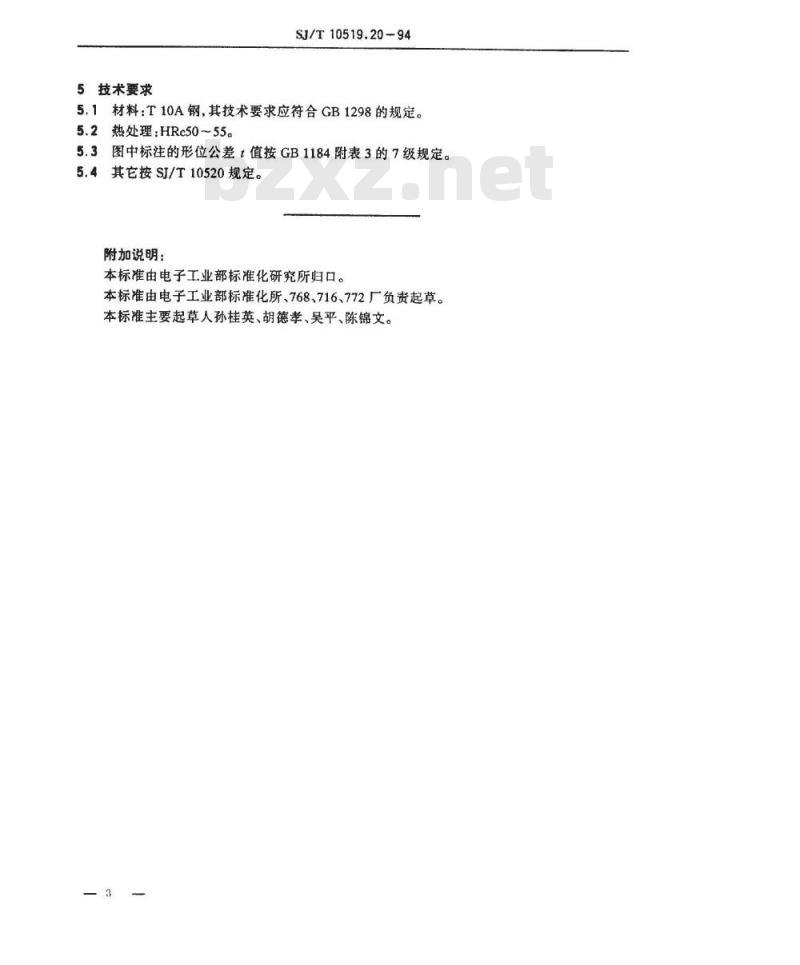

5技术要求
SJ/T10519.20-94
5.1材料：T10A钢，其技术要求应符合GB1298的规定。5.2
热处理：HRc5055。
图中标注的形位公差t值按GB1184附表3的7级规定。5.3
5.4其它按SJ/T10520规定。
附加说明：
本标准由电子工业部标准化研究所归口。本标准由电子工业部标准化所、768、716、772厂负责起草。本标准主要起草人孙桂英、胡德孝、吴平、陈锦文。-3
