【电子行业标准(SJ)】 塑封模具结构 预热座

中华人民共和国电子行业标准：SJ/T 10515—94
塑封模具结构形式及尺寸
Forms and dimensions of
Configuration of plastic packaged mould1994-04-11 发布
中华人民共和国电学工业部
1994-10-01实施
中华人民共和国电子行业标准
塑封模具结构
预热座
Configuration of plastic packaged moaldPre-heating unit
主题内容与适用范雷
本标准规定了塑封模具预热装置结构形式、基本尺寸,应用方式。SJ/T 10515.7—94
本标准适用于SI/T10515.6塑封模具结构预定位架规定的塑封模具。2引用标准
GB/T 14664
SJ/T 10S1S.6
3结构形式
优先数和优先数系
塑封模具技术条件
塑封模具结构预定位架

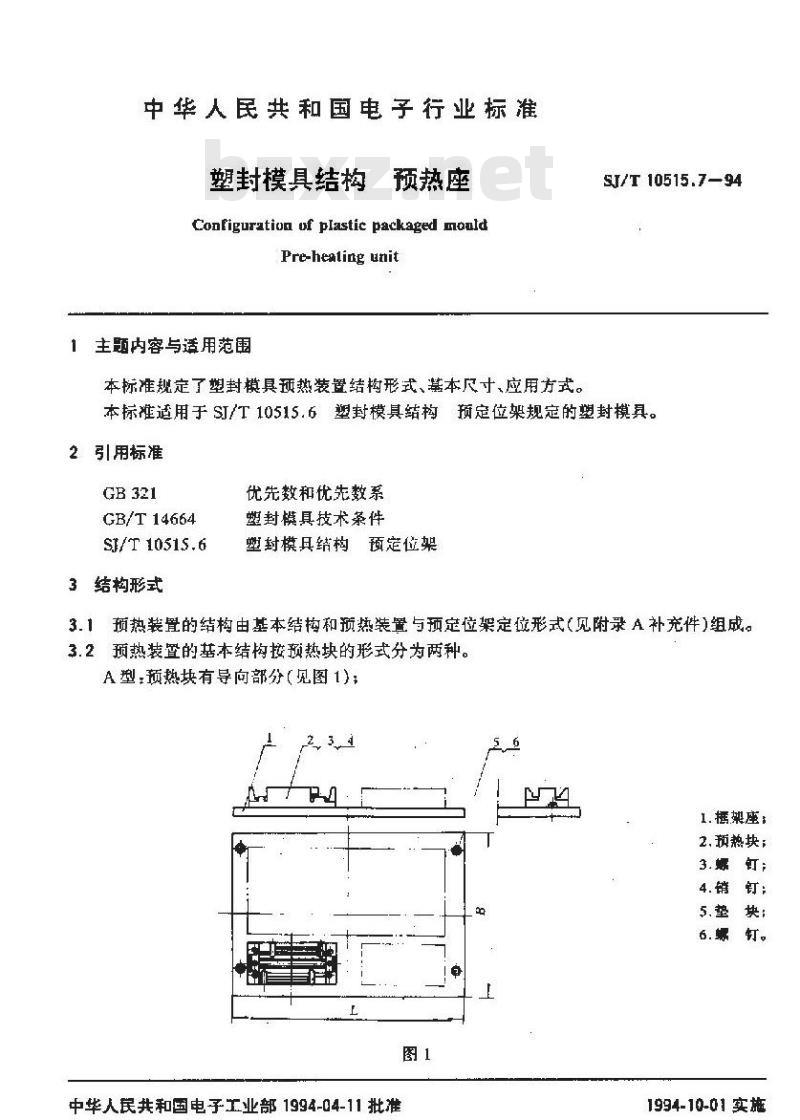

3.1预热装置的结构由基本结构和预热装置与预定位架定位形式(见附录A补充件)组成。3.2预热装暨的基本结构按预热块的形式分为两种。A型,预热块有导向部分(见图1);56
1.撬架座：
2.预热块；
3.娠钉;
4.销钉：
5.垫块;免费标准bzxz.net
6.螺钉。
中华人民共和国电子工业部1994-04-11批准58
1994-10-01实施
SJ/T 10515.7-94

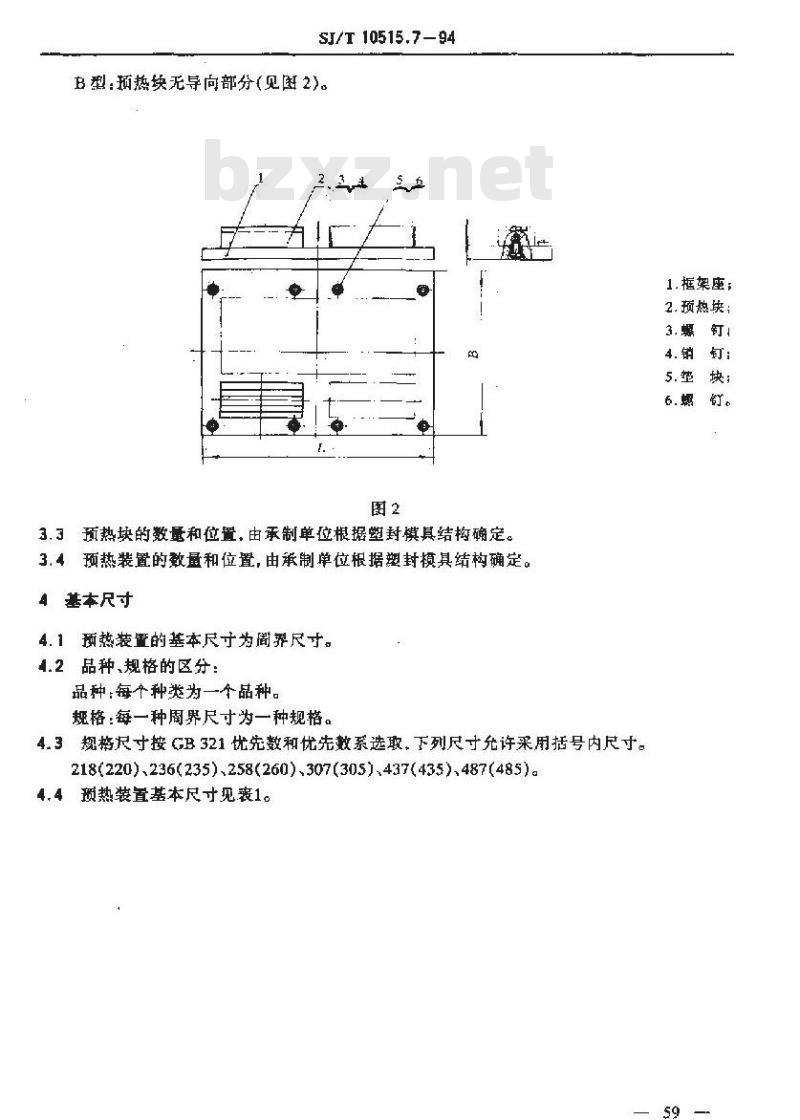

B型：预热块无导向部分(见图2)。2.3
3.3预热块的数量和位置，由承制单位根据塑封模具结构确定。3.4预热装置的数最和位置，由承制单位根据塑封模具结构确定。4基本尺寸
4.1预慈装重的基本尺寸为周界尺寸。4.2品种、规格的区分：
品种;每个种类为一个品种。

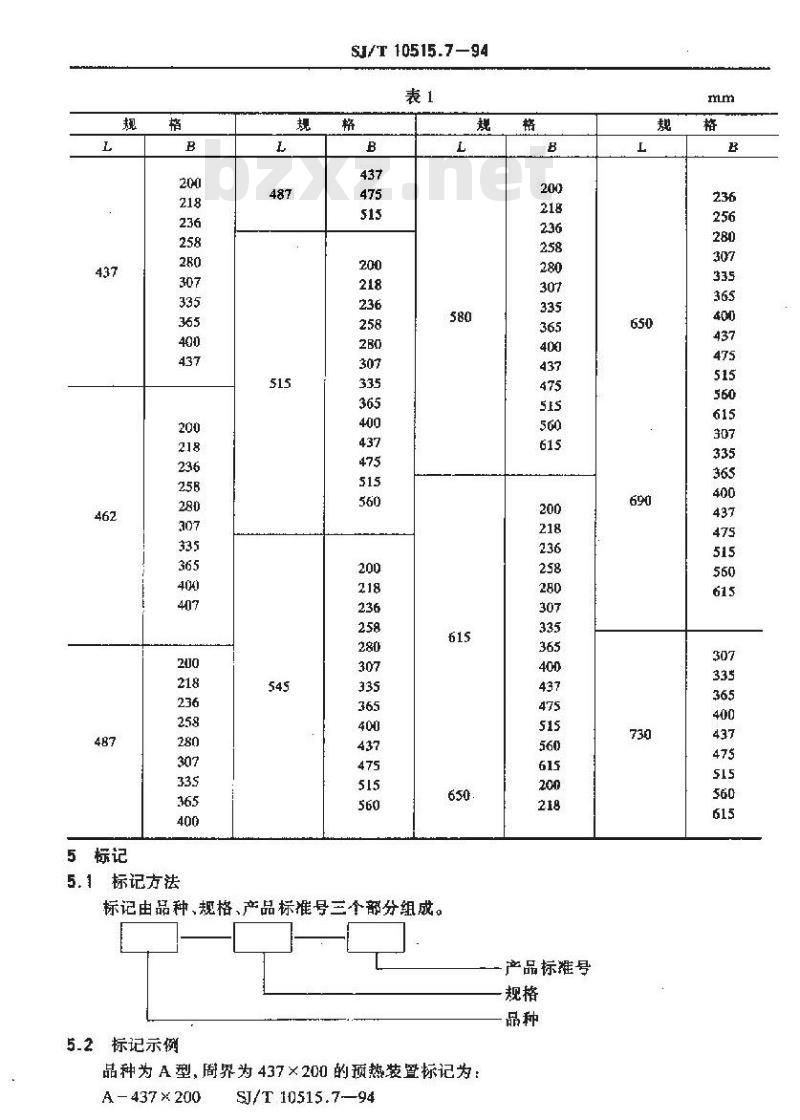

规格:每一种周界尺寸为一种规格。4.3规格尺寸按B321忧先数和优先数系选取，下列尺寸允许采用括号内尺寸218(220),236(235).258(260),307(305),437(435),487(48$)。4.4热装置基本尺寸见表1。
1.框架座；
2.预热块；
3.螺钉！
4.销钉：
5.垫块；
6.螺钉。
5标记
5.1标记方法
SJ/T10515.7-94
标记由品种、规格、产品标准号三个部分组成。5.2标记示例
品种为A型，周界为437×200的预热装暨标记为：A - 437 ×200
SJ/T 10515.7-—94
产品标摊号
SJ/T 10515.794

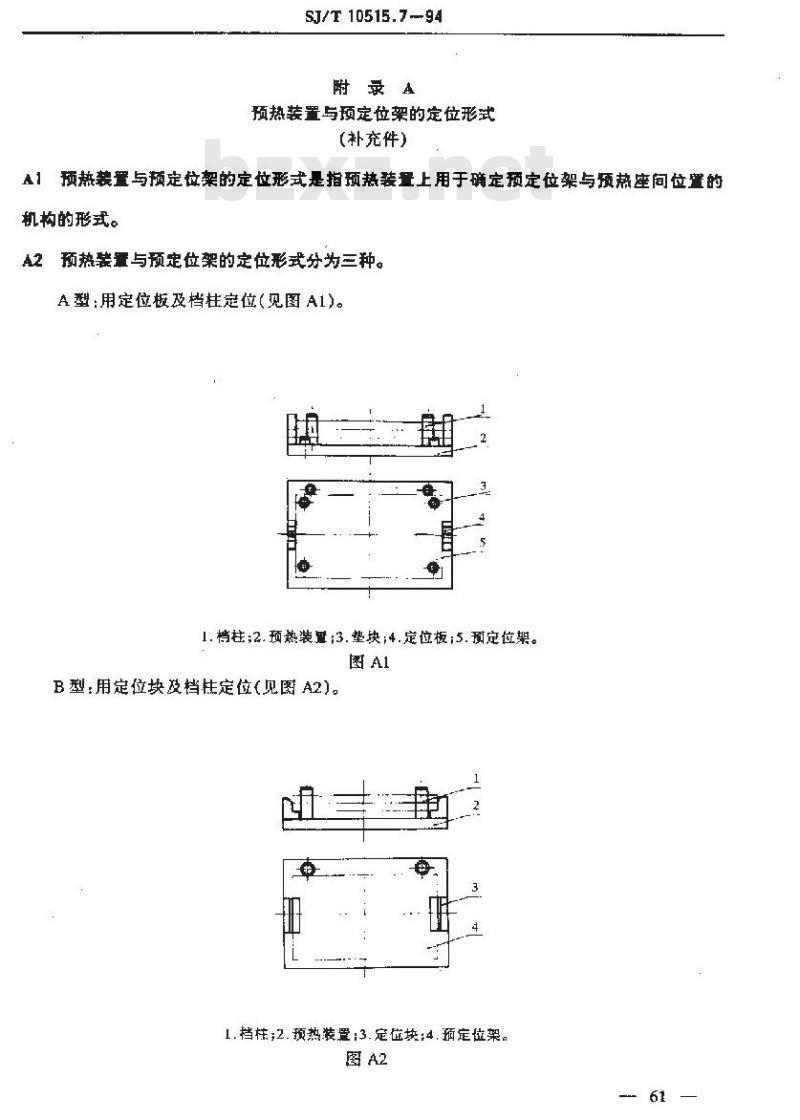

附录A
预热装置与预定位架的定位形试(补充件）
A1预热装置与预定位架的定位形式是指预热装置上用于确定预定位架与预热座间位置的机构的形式。
A2预热装量与预定位架的定位形式分为三种。A型:用定位板及档柱定位(见图A1)。1.档柱：2.预热装量：3.垫块；4.定位板；5.预定位架。图 Al
B型：用定位块及档柱定位（见图A2)。1.档2.预热装置：3.定位块：4.预定位架。图A2
C型：定位孔定位（见图A3)。
SJ/T10515.7-94
1.预热装置;2.定位钉;3.预定位架。1.预定位架:2.预热装置3.定位钉。图A3
充许架用其它结构的定形式。
附加说明：
本标准由电子工业部标准化研究所归口。本标雅内电子工业部标准化研究所和国誉第四五二四厂负击起草。本标准主要起草人：孙挂英、陈迎志、寻伟基、姜慧群、吴苓。62
