【电子行业标准(SJ)】 塑封模具结构 定位结构

中华人民共和国电子行业标准：SJ/T 10515—94
塑封模具结构形式及尺寸
Forms and dimensions ofwww.bzxz.net
Configuration of plastic packaged mould1994-04-11 发布
中华人民共和国电学工业部
1994-10-01实施

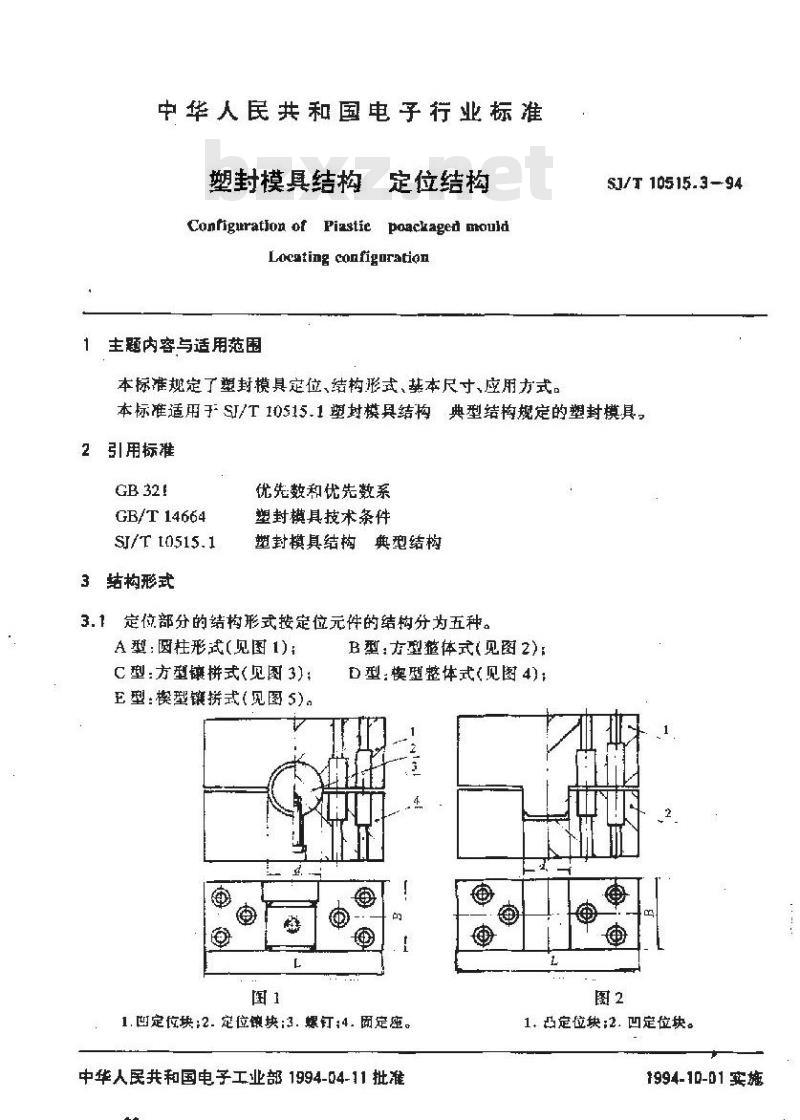

中华人民共和国电子行业标准
塑封模具结构定位结构
Configaration of Piastie poackaged mouldLocating config uration
主题内容与适用范围
本标准规定了塑封模具定位、结构形式、禁本尺寸、应用方式。SJ/T 10515.3-94
本标准适用于SI/T10515.1塑封模具结构典型结构规定的塑封模具。引用标准
GB/T 14664
SI/T t0515.1
结构形式
优先数和优先数系
塑封模具技术条件
塑封模具结构典结构
3.1定位部分的结构形式按定位元件的结构分为五种。A型：圆柱形式(见图1)：
C型：方型镶拼式(见图3)：
E型：模型镶捞式(见图5)。
B型：方型整体式(见图2);
D型：模型整体式(见图4);
1. 凹定位块;2. 定位镶块:3. 螺钉;4. 闭定座。中华人民共和国电子工业部1994-04-11批准32
1 凸定位块:2. 凹定位块。
1994-10-01实施
SI/T 10515.3--94

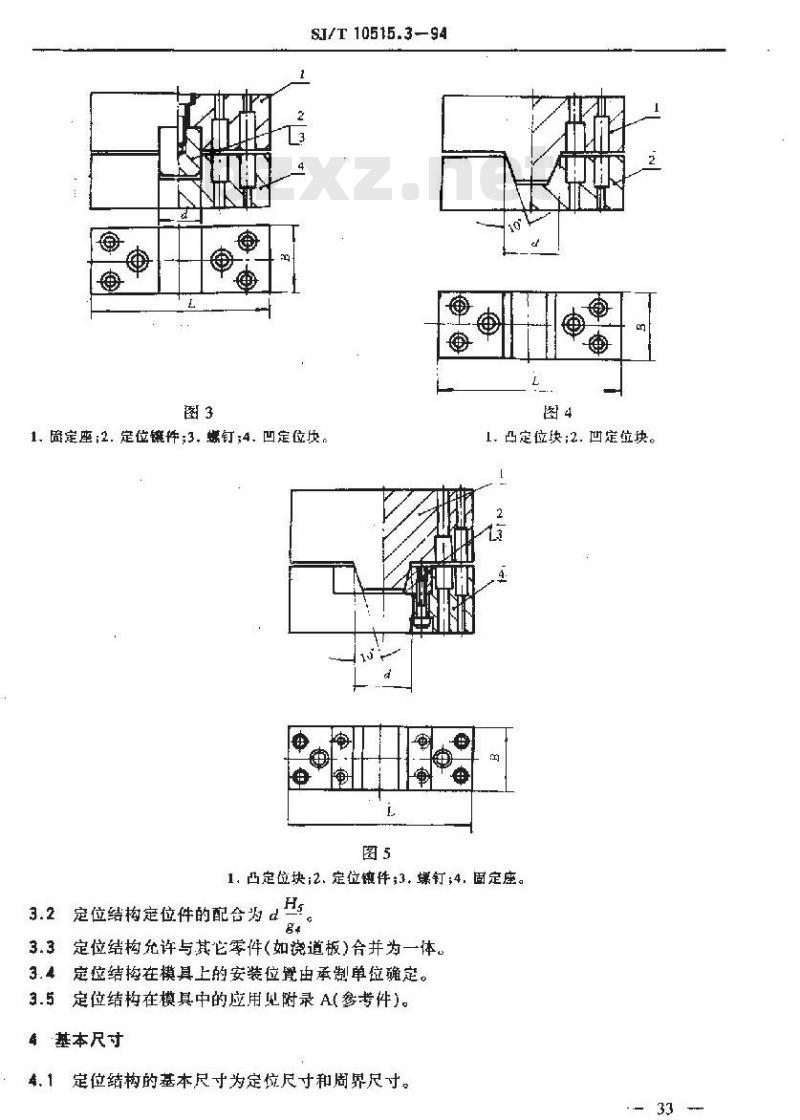

1.质定座;2.定位镶件：3。燃钉：4.凹定位央。图5
1、凸定位块:2.定块。
1.凸定位块;2. 定位镀件;3,螺钉;4. 固定座。3.2定位结构定位件的配合为6
3.3定位结构允许与其它零件（如烧道板）合并为一体。3.4定位结构在模具上的安装位實由承制单位确定，3.5定位结构在模其中的应用见附录A(参考件)。4基本尺寸
定位结构的基本尺寸为定位尺寸和周界尺寸。4.2品种，规格的区分：
SI/T10515.3-94
品种每种结构形式为一个品种。规格；每种定位结构的定位尺小为一个规格。4.3规格尺寸接GB321优先数和优先数系选取，下列尺1在允许采用括号内尺寸。31.5(30).63(60)。
4.4定位块的基本尺寸见表1。
5.1标记方法
标记由品种、规格，产品标准号三个部分组成。E
5.2标记示例
品种为A型，规格d为16的定位结构标记为：A1-16
SI/T 10515.3—94
产品标准号
定位块的应用方式有三种
采用两组定位块(见图A1)
采用四组定位块（见图4？）
SJ/T 10515.3-94

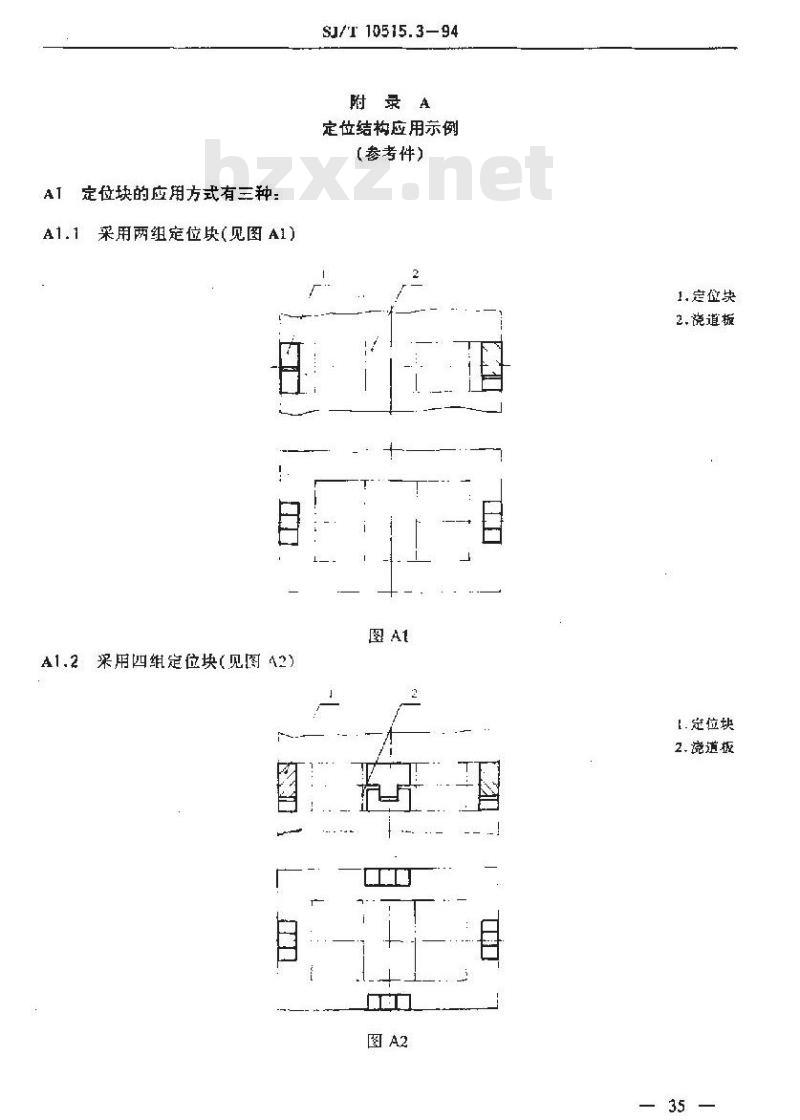

附录A
定位结构应用示例
（参考件）
1.定位块
2.说道板
.定位块
2.瓷道板
SI/T10515.3-94
A1.3采用两组定位、另外两组与上、下浇道板合并(见图A3）.2
A2同一付模具可采用不同品种的定位部分。附说明：
本标准出电了下业部标雅化研究所归口。本标准南电子上业部标准化研究所和国营筑四五二四厂负资起草。本标准主要起草人：孙英、陈迎志、姜慧群、吴苓茜、伟基。36
1.定位块
2.烧遵板
