【电子行业标准(SJ)】 塑封模具结构 注塑结构

中华人民共和国电子行业标准www.bzxz.net
塑封模具结构
注塑结构
Configuration of plastie packaged mouldInjection configuration

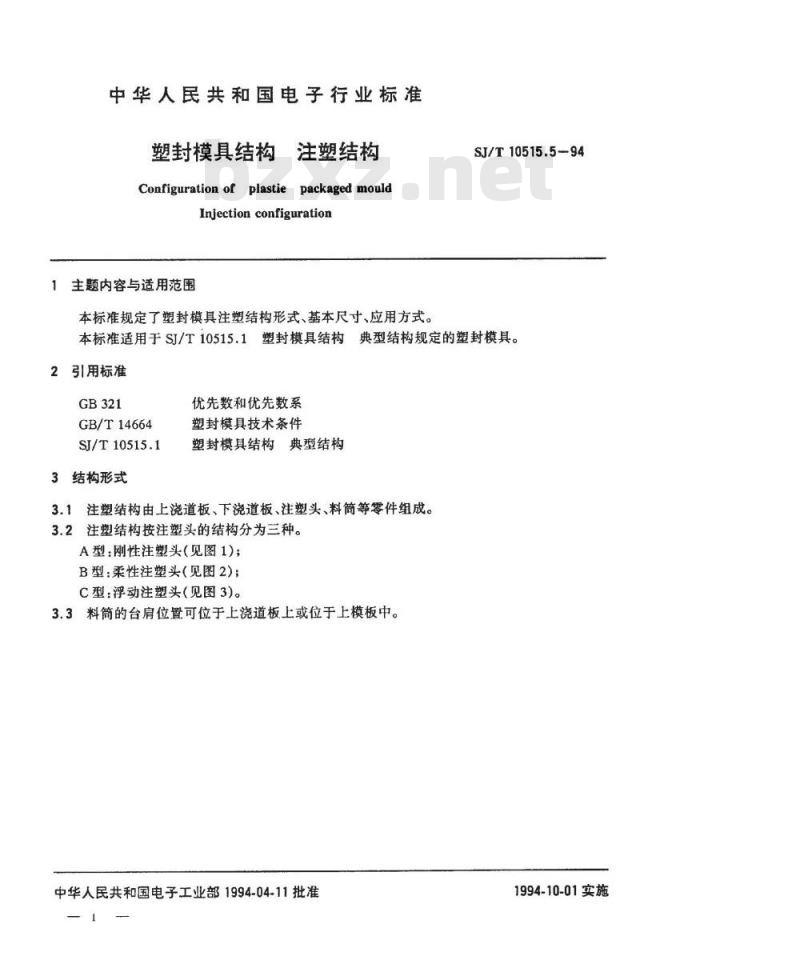

主题内容与适用范围
本标准规定了塑封模具注塑结构形式、基本尺寸、应用方式。SJ/T10515.5-94
本标准适用于SJ/T10515.1塑封模具结构典型结构规定的塑封模具。2引用标准
GB/T14664
SJ/T10515.1
3结构形式
优先数和优先数系
塑封模具技术条件
塑封模具结构典型结构
3.1注塑结构由上浇道板、下道板、注塑头、料筒等零件组成。3.2注塑结构按注塑头的结构分为三种。A型：刚性注塑头(见图1)；
B型：柔性注塑头（见图2)；
C型：浮动注塑头（见图3)。
3.3料筒的台肩位置可位于上浇道板上或位于上模板中。中华人民共和国电子工业部1994-04-11批准1994-10-01实施
SJ/T10515.5-94

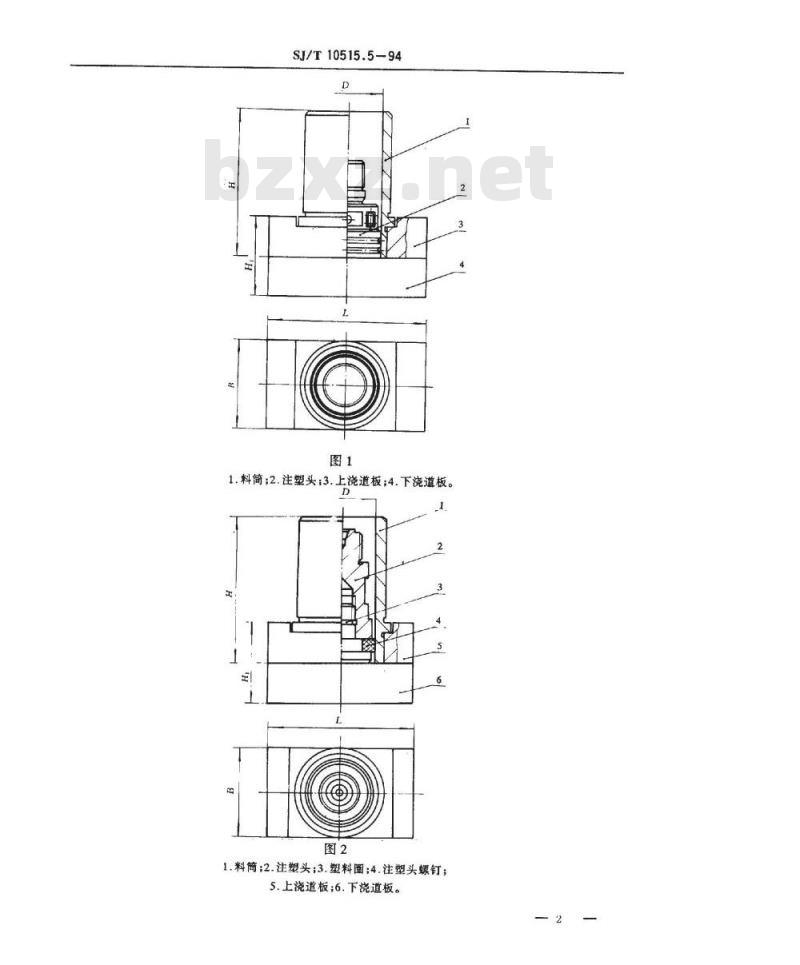

1.料筒；2.注塑头：3.上浇道板；4.下浇道板。D
1.料筒；2.注塑头：3.塑料圈；4.注塑头螺钉；5.上浇板；6.下浇道板。
4基本尺寸
SJ/T10515.5-94

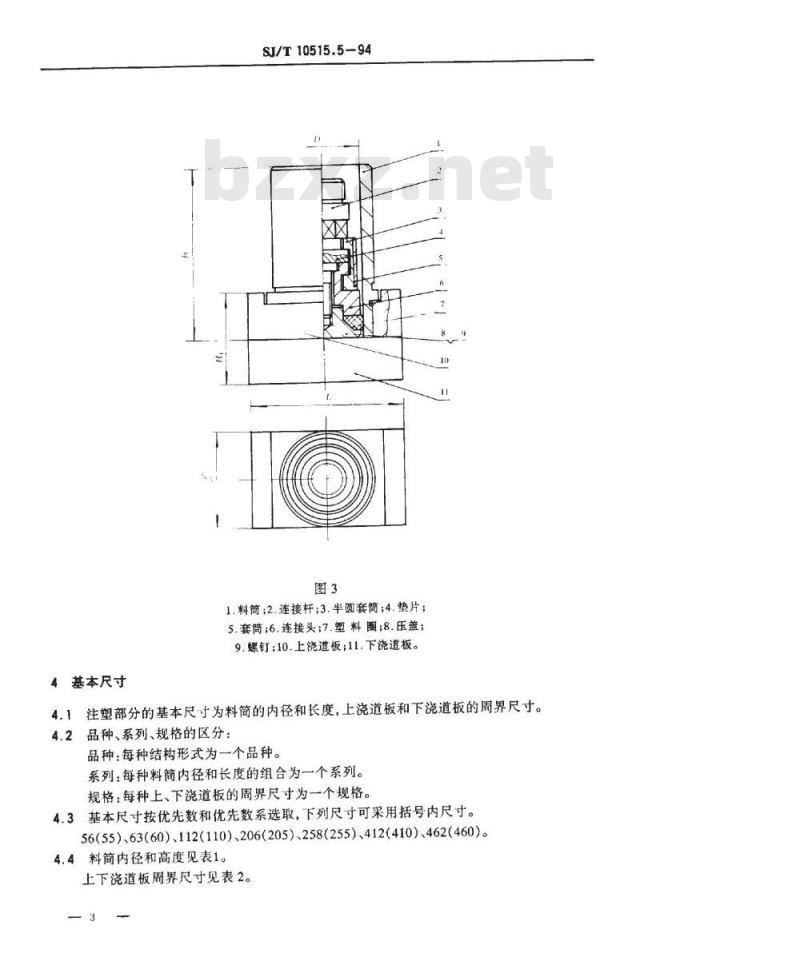

1.料简；2.连接杆；3.半圆套简；4.垫片；5.套简；6.连接头：7.塑料圈；8.压盖；9.螺钉；10.上浇道板；11.下浇道板。4.1注塑部分的基本尺寸为料筒简的内径和长度，上浇道板和下浇道板的周界尺寸。4.2品种、系列、规格的区分：
品种：每种结构形式为一个品种。系列：每种料简内径和长度的组合为一个系列。规格：每种上、下浇道板的周界尺寸为一个规格。4.3基本尺寸按优先数和优先数系选取，下列尺寸可采用括号内尺寸。56(55)、63(60)、112(110)、206(205)、258(255）、412(410)、462（460)。4.4料简内径和高度见表1。

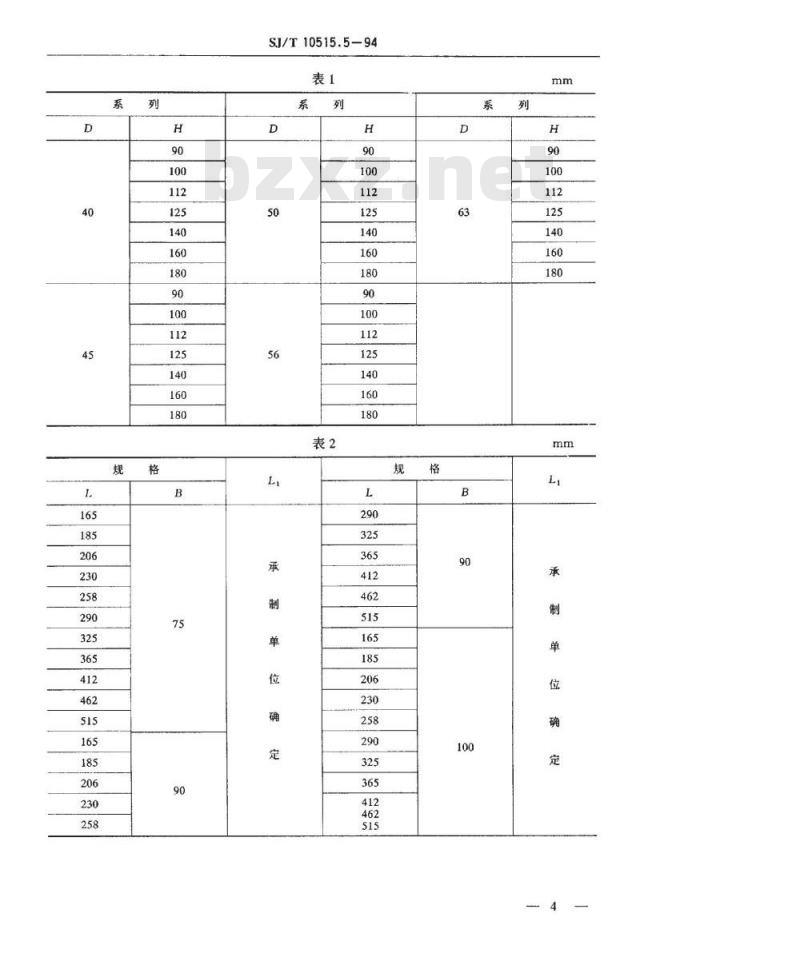

上下浇道板周界尺寸见表2。
SJ/T10515.5-94
5标记

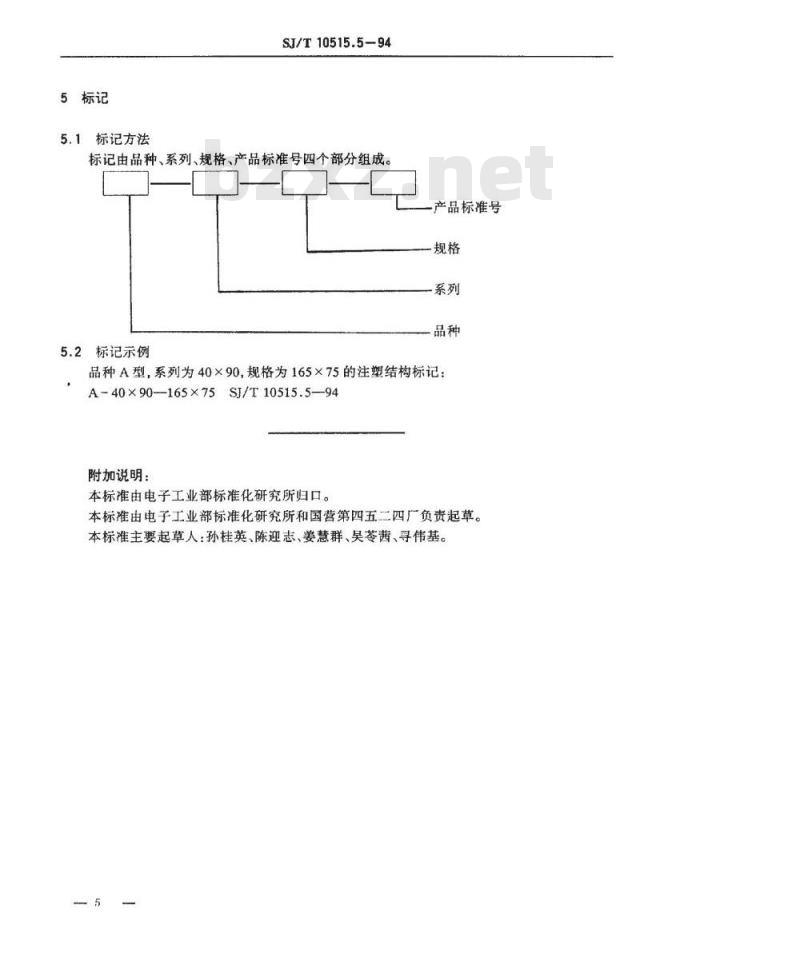

5.1标记方法
SJ/T10515.5-94
标记由品种、系列、规格、产品标准号四个部分组成。5.2标记示例
产品标准号
一系列
品种A型，系列为40×90，规格为165×75的注塑结构标记：A-40×90-165×75
附加说明：
SJ/T10515.5—94
本标准由电子工业部标准化研究所归口。本标准由电子工业部标准化研究所和国营第四五二四厂负责起草。本标准主要起草人：孙桂英、陈迎志、姜慧群、吴苓茜、寻伟基。5
