中华人民共和国电子行业标准：SJ/T 10515—94
塑封模具结构形式及尺寸
Forms and dimensions of
Configuration of plastic packaged mould1994-04-11 发布
中华人民共和国电学工业部
1994-10-01实施
中华人民共和国电子行业标准
塑封模具结构
型腔结构
Configuratlan of plastic packaged mouldCavity configuratian
主题内容与适用范围
本标准规定了塑封模具型腔结构形式，基本尺寸，应用方式。SJ/T 10515.2—94
本标准适用于S/T10515.1塑封模其结构典型结构规定的塑封模具。2引用标准
忧先数和优先数系
GB/T14664--93塑封模具技术条件SJ/T10515.1塑封模具结构典型结构型腔组或需件名称及位置

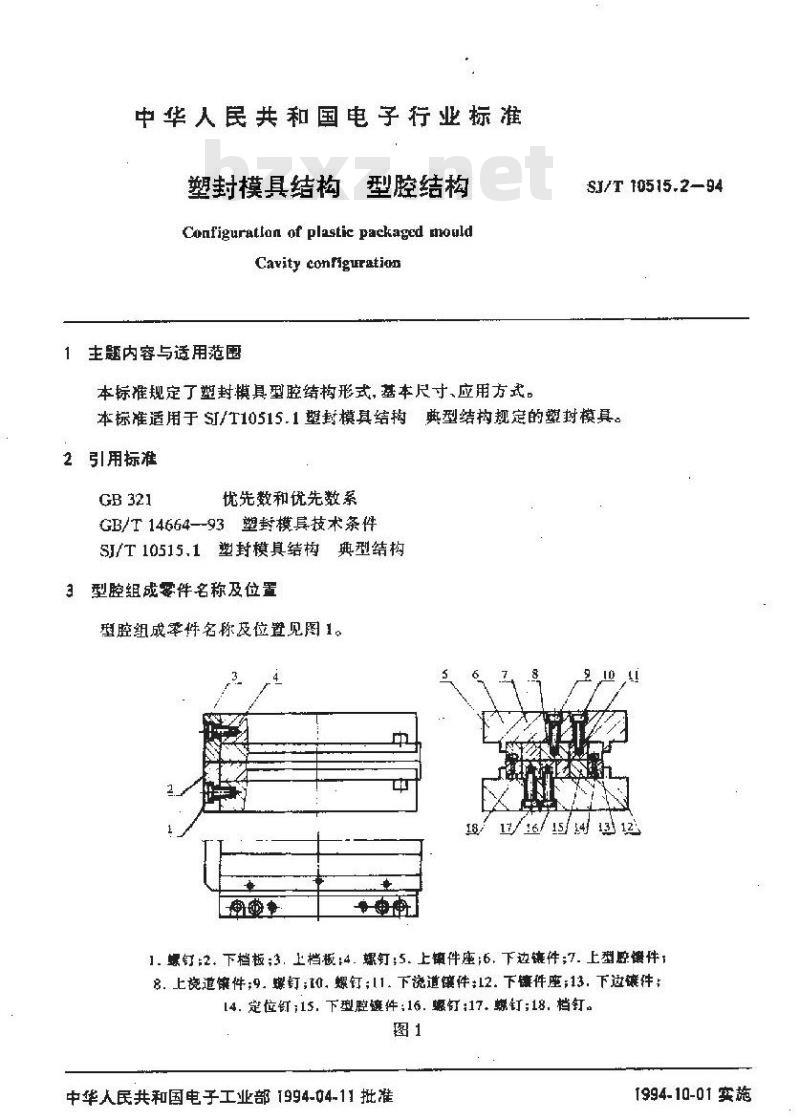

型腔组成零件名称及位置见图1。5
谢续事
1.螺钉：2.下档板3.上档板：4.螺钉；5.上铺件座；6，下边镶件；7.上型腔惯件18.上瓷道策件：9.糜钉；10，螺钉；11.下浇道镶件：12.下镶件座；13，下过镶件[4.定位钉;15.下型腔链件：16.驱钉：17.螺钉；18.档钉。图1
中华人民共和国电子工业部{994-04-11批准20
1994-10-01 实施
4结构形式
SI/T 10515.2-94
4.1型腔的结构形式由型腔基本结构键拼结构[附录 A(补充件)1,引线架(惑引线)的定位结构[附录B(补充件)]组成。

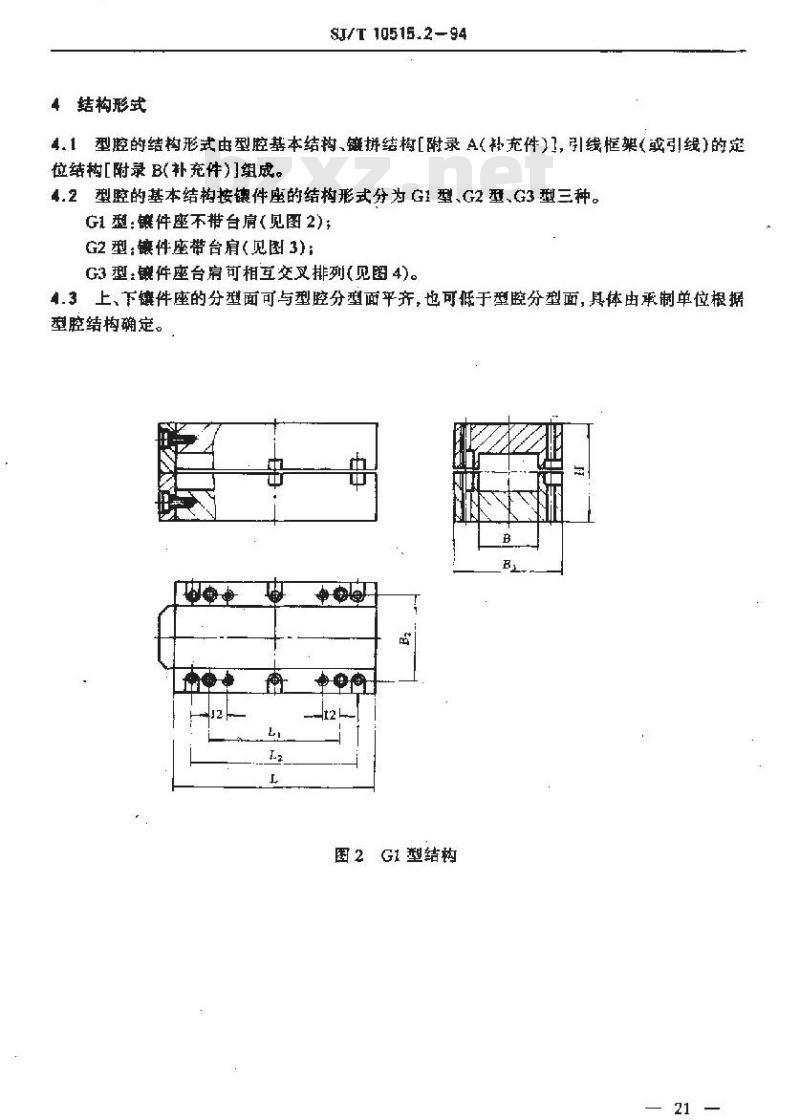

4.2型腔的基本结构按镶件座的结构形式分为G1 型、G2型、G3型三种。G1型：镶件座不带台肩（见图2)；G2型;镶件座带台肩(见图3)
G3 型:镶件座台肩可相互交叉排列(见围4)。.3上、下键件座的分型面可与型腔分型面平齐，也可低于型腔分型面，其体由承制单位根据型腔结构确定。
图2G1型结构
5基本尺寸
SJ/T 10515.294

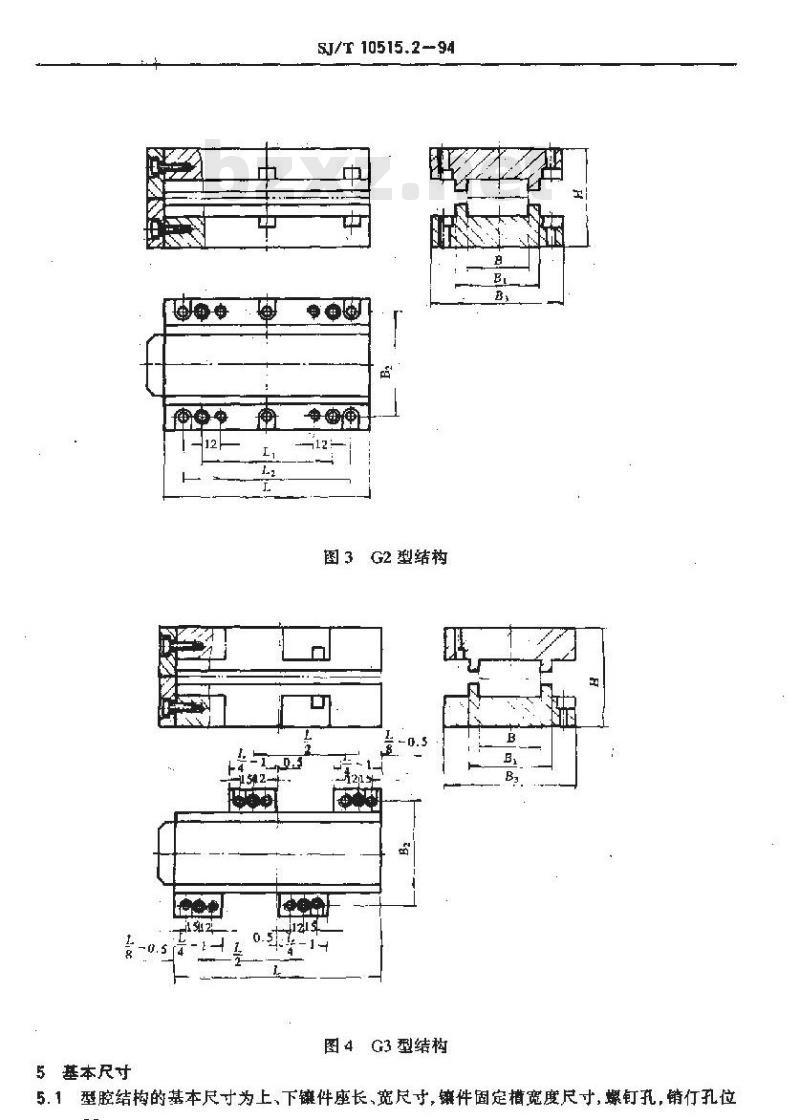

图3G2型结构
图4G3型结构
5.1型腔结构的基本尺寸为上、下镶件座长，宽尺寸，镶件固定宽度尺寸，螺钉孔,销行孔位22
置尺寸，具体见图2、图3、图4。5.2品种、规格的区分
SJ/T10515.2—94

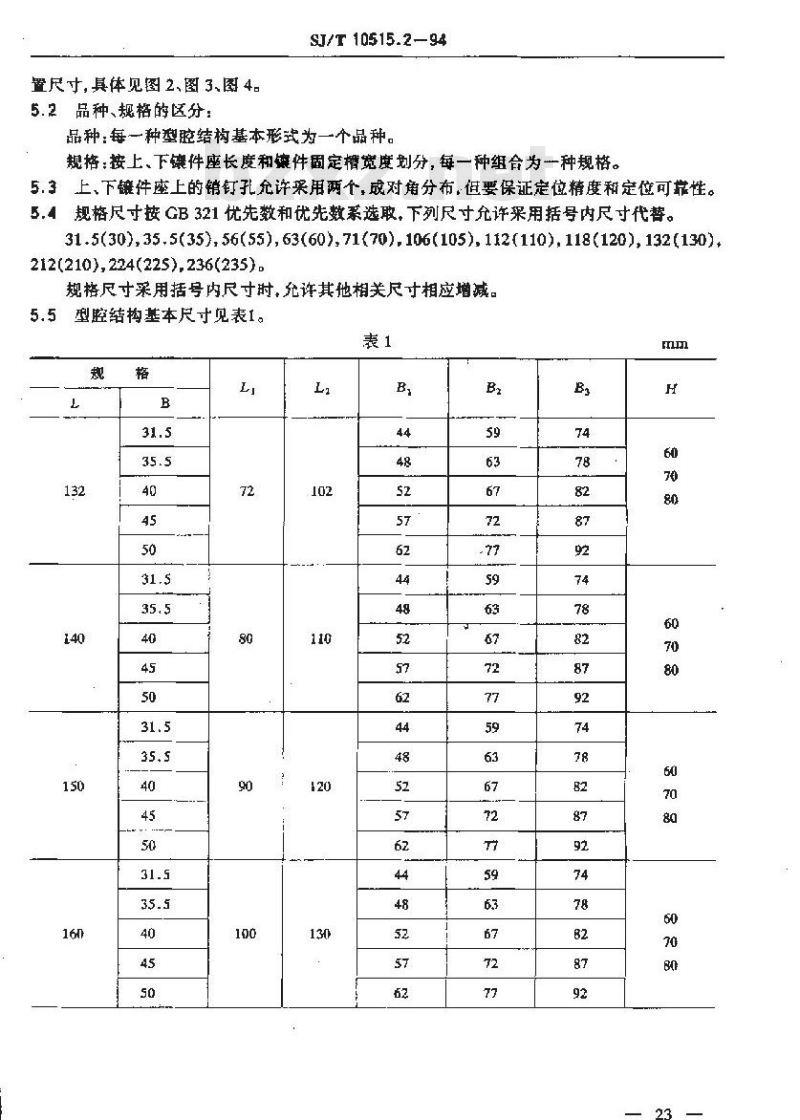

品种;每一种塑腔结构基本形式为一个品种。规格：按上。下镶件座长度和镶件固定槽宽度划分，每一种组合为一一种规格。5.3上、下镶件座上的销钉孔允许采用两个，成对角分布，但要保证定位精度和定位可靠性。5.4规格尺寸按GB321优先数和优先数系选取，下列尺寸允许采用括号内尺寸代替。31.5(30),35.5(35), 56(55), 63(60),71(70), 106(105), 112(110), 118(120), 132(130)212(210),224(225),236(235).
规格尺寸采用括号内尺寸肘，允许其他相关尺寸相应增减。5.5型腔基本尺寸见表1。
SJ/T 10515.294
续表1
SJ/T10515.2—94
续表1
SJ/T 10515.2-94
续表1免费标准bzxz.net
SJ/T10515.2-94
续表1
往;当<170时.不宜采用G3型型腔基本结构。标记方法
6.1标记内容
型腔结构的种类,规格,如采用附录At补充件),附录B(补充件)中的结构,也将其种类标出，不采用则不标出。
6.2标记示例
SJ/T 10515.2 -- 94
产品标准号
引线框架(或引线)定位
方式代号
镶件方式代号
规格L×B
品种代号
品种为 G1 型,规格为 170 × 31.5,镶拼方式为 P1 型, 引线框架的定位方式为 A1 型的型腔结构标记为：
G1 -170 × 31.5 - P1 - A1
SJ/T 10515.2---94
如不采用附录A，附录B中的结构，则标记为G1 - 170 × 31.5
SI/T 10515.2--94
SJ/T10515.2—94
附录A
型腔镀件结构形式
（补充件）
型腔镶拼结构形式为成型镶件、浇道镶件、边镶件等镶拼组合形式。A1
A2 型腔镶拼结构形式按镜拼性的数量分为四种,其代号为 P1 型,P2 型、P3 型,P4 型(见图Al)
P1型：由上模型腔五块镶件，下模型腔六块镶件组成。P2型:由上模型腔五块镀件，下模型腔五块镶件组或。P3型：由上模型腔三块镶件，下模型腔四块镶件组成，P4 型:由上模型腔三块铸件，下模型腔三块链件组成。A3每种结构可摄据需要增加小镜件和小型芯等。每块铭件可握据需要分成差于段，A4
A5上下镶件座的分型面允许与镶件分型面平齐。A6允许采用更先进的型腔镶拼结构。附录B
引线框架（或引线）与模具的定位结构形式(补充件）
F2 型
BI引线框架（费引线）与模具的定位结构分为基本结构形式和定位钉挡钉、定位块等结构形29
SI/T 10515.2 --94
B2基本结构形式分为两类、五种方式。B2.1A类：引架的定位结构形式(图B1)。A1:：一个定位钉与挡钉组合，
A2：一个定位钉与档块组合，
A3：一个定位钉与菱形定位钉组合。B2.2B类引线的定位结构形式(见图B2)。B1;半圆携定位，
B2:方槽定位。
A类中的档钉,挡块、菱形定位钉应不少于两个。B类中的定位撸根据模具结构确定数中
1.挡钉;2.定位钉;3、引线框架。A1型
1，挡块；2.定位灯；3.引线挺架。A2型
. 菱形定位钉;2、定位钉:3. 引线据架,A3型
1引线：2.半圆定位槽。
B3定位钉、挡钉、菱形定位钉的结构形式图2
1. 引线;2. 方定位植。
定位钉、挡钉、菱形定位钉的结构形式按固定方式分为四种代号DI型、D2型、D3型、D430
