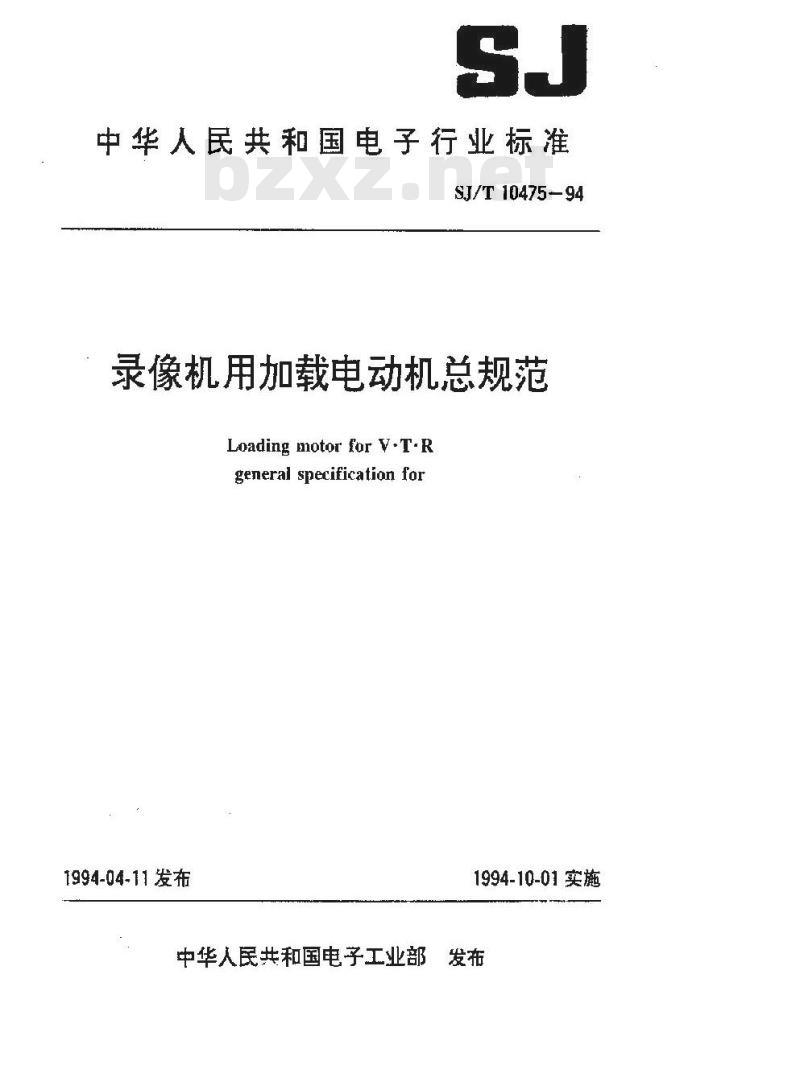

【电子行业标准(SJ)】 录像机用加载电动机总规范

中华人民共和国电子行业标准
SJ/T10475-94
录像机用加载电动机总规范
Loading motor for V·T-R
general specification for免费标准bzxz.net
1994-04-11发布
1994-10-01实施
中华人民共和国电子工业部发布中华人民共和国电子行业标准

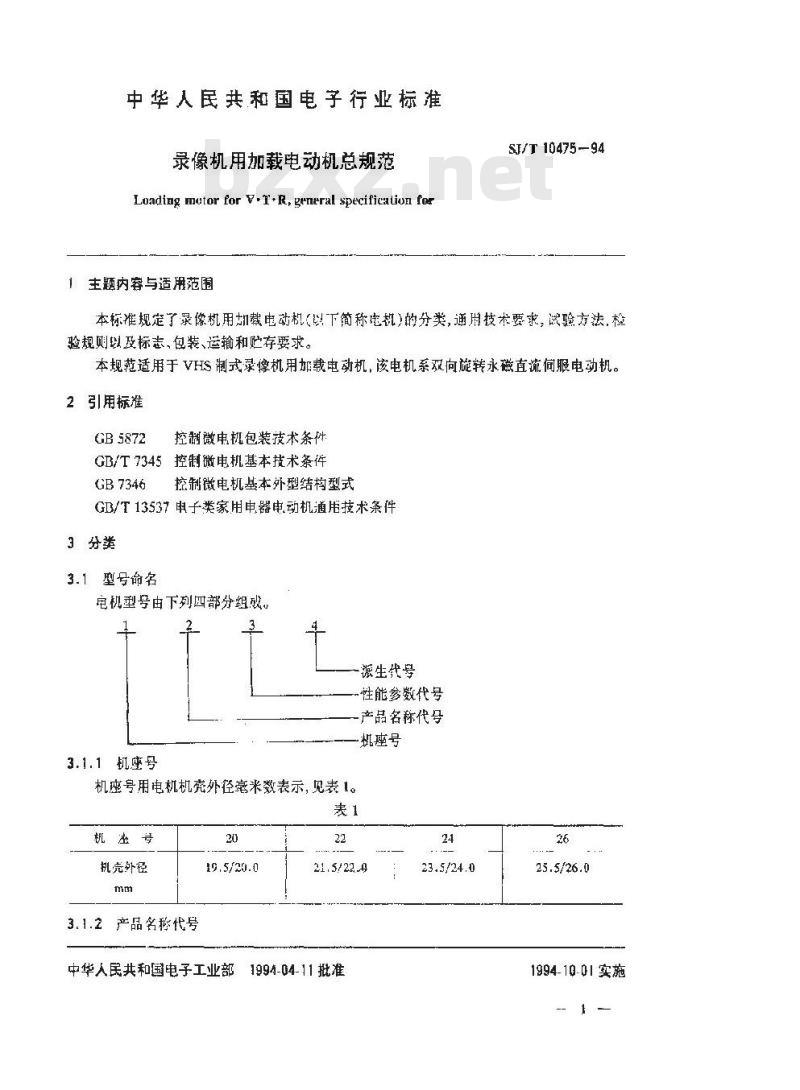

录像机用加载电动机总规范
Loading mutor for Y-T+R, general specificaliun for主题内容与适用范围
SJ/T 10475-94
本标准规定了录像机用却载电动机（以下简称班机)的分类，通用技术要求，该验方法，检验规则以及标志，包装、运输和贮存要求。本规范适用于VHS制式录像机用加载电动机，该电机系双向旋转永磁直流何服电动机。2引用标准
GB 5872
控制微电机包装技术条件
GB/T7345控制微电机基本技术条件GB 7346
控制微电机基本外型结构型式
GB/T13537电子类家用电器电动机通技术条件3分类
3.1型号命名
电机型号由下列四部分组破。
3.1.1机座号
派生代号
性能参数代号
-产品名称代号
机座号
机座号用电机机壳外径毫米数表示，见表1。表1
机壳外径
3.1.2产品名称代号
19.5/20.0
21.5/22.0
中华人民共和国电子工业部1994-04-11批准24
23.5/24.0
25.5/26.0
1994-10.01实施
SJ/T 10475--94

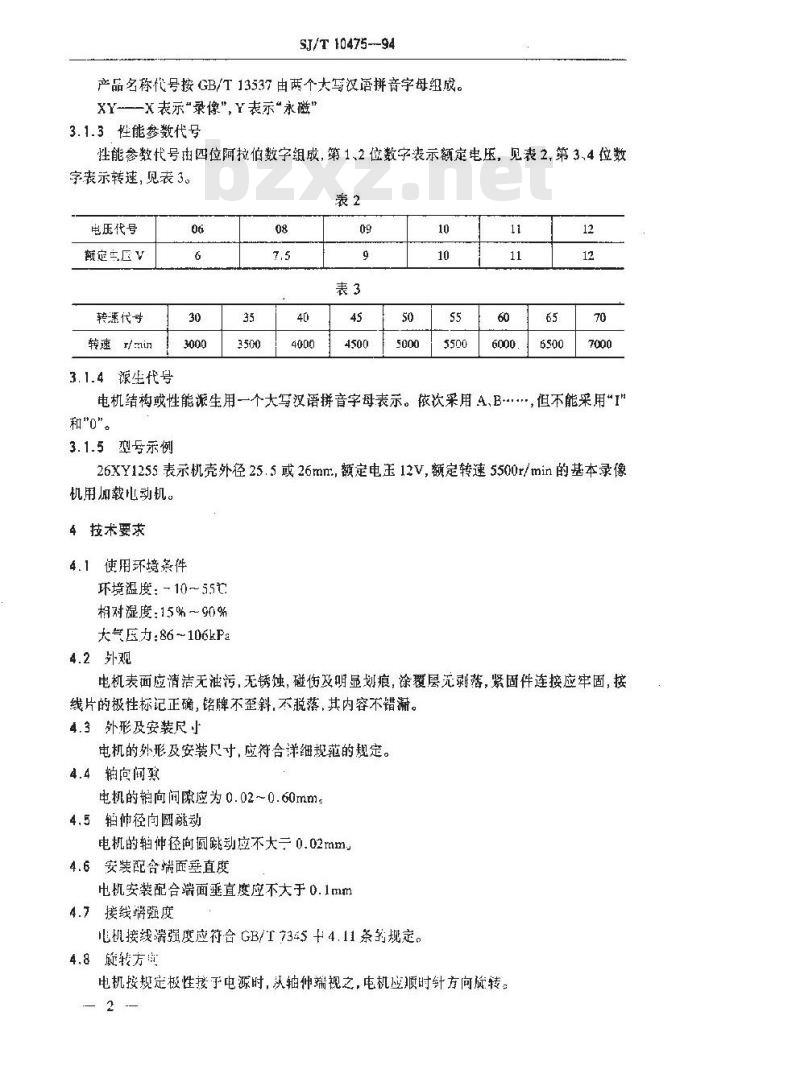

产品名称代号按GB/T13537由两个大写汉语拼音字母组成。XY-—-X表示“录像”，Y表示“永磁”3.1.3性能参数代号
性能参数代号由四位阿拉伯数字组成，第1.2位数字表示额定电压，见表2,第3.4位数字表示转速,见表3。
电压代号
额定EV
转速代寺
转速/min
3.1.4派生代号
电机结构或性能派生用一个大写汉语拼音字母表示。依次采用4,B，但不能采用\I\和\o\。
3.1.5型号示例
26XY1255表示机壳外径25.5或26rmm，额定电玉12V，额定转速5500r/min的基本录像机用加载电动机。
4技术要求
4.1使用环境条件
环境温度：～10～55℃
相对湿度:15% ~ 90 %
大气医力:86～106kPa
4.2外观
电机表面应清无油污.无锈蚀，碰伤及明显划痕，涂覆层无剥落，紧固件连接应牢固，按线片的极性标记正确，铭牌不歪斜，不脱落，其内容不错渐。4.3外形及安装尺小
电机的外形及安装尺寸，应符合详细规范的规定。4.4铂向间致
电机的编向间隙应为0.02~0.60mm4.5轴伸径向圆跳动
电机的轴伸径向圆跳动应不大元0.02rmm安装配合端面基直度
电机安装配合端面垂直度应不大于0.1mm4.7接线端强度
电机接线端强度应符合GB/T7345卡4.11条的规定。4.8旋转方可
电机按规定极性接手电源时，认轴仲端视之，电机应顺时针方向旋转。2

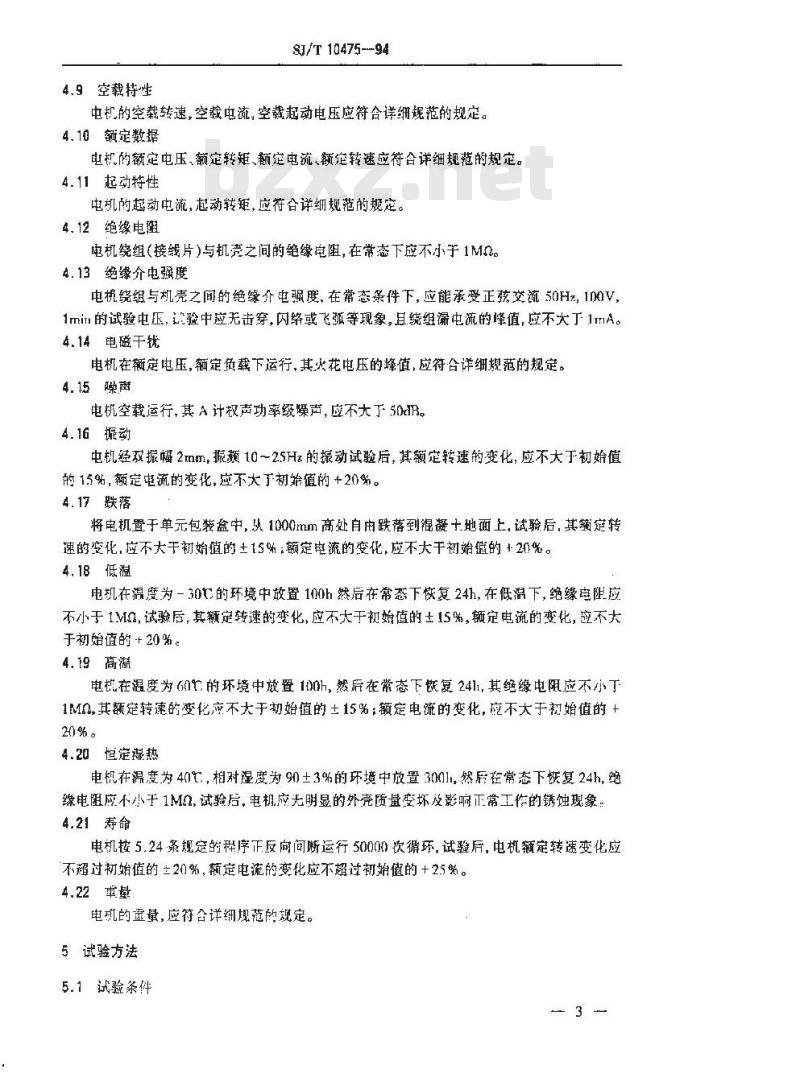

4.9空载特唑
SJ/T 10475--94
电机的空载转速，空载电流，空载起动电压应符合详细规范的规定。4.10额定数据
电机的额定电压、额定转矩、额定电流、额定转速应符合详细规范的规定。4.11起动特性
电机的起动电流，起动转矩，应符合详细规范的规定。4.12绝缘电趣
电机绕组（接线片）与机壳之间的绝缘皂阻，在常态下应不小于1M。4.13绝缘介电强度
电机绕组与机壳之间的绝缘介电瞩度，在常态条件下，应能承变正弦交流 50Hz,10)V,1min的试验电压，验中应无击穿,闪络或飞弧等现象，且缆组漏电流的峰值,应不大丁1mA。4.14电磁干扰
电机在额定电压，额定负载下运行，其火花电压的蜂值，应符合详细规范的规定。4.15碟声
电机空载运行，其A计权声功率级燥声，应不大丁50B。4.16振动
电机经双振幅2mm，振颜10～25Hz的振动试验后，其领定转速的变化，应不大于初始值的15%，额定电流的变化，应不大于初始值的+20%。4.17跌落
将电机置于单元包装盒中,从 1000mm高处自由跌落到混凝十地面上,试验后,其领定转速的变化,应不大干初始值的土15%；额定电流的变化，应不大干初始值的+20%。4.18低温
电机在滑度为-30C的环境中放置100h然后在常态下恢复24h，在低温下，绝缘电阻应不小于1M，试验后，其额定转速的变化，应不大于视始值的士15%，额定电流的变化，应不大于初始值的+20%。
4.19高温
电机在温度为60r的环境中放置 10h,然后在常态下嵌复 24lt,其绝缘电阻应不小于1MQ,其额定转速的变化应不大于韧始值的±15%；额定电流的变化,应不大于初始值的+20%。
4.20恒定热
电机在温度为40℃，相对湿度为90±3%的环境中放置3001,然后在常态下恢复24h,绝缘电阻应不小于1M2，试验后，电机应无明显的外壳质量变坏及影响正常工作的锈蚀现象，4.21寿命
电机按5.24条规定的释序正反向间断运行50000次循环，试验后，电机额定转速变化应不超过初始值的土20%，额定电流的变化应不超过初始值的+25%。4.22量
电矶的量，应符含详细规范的规定。5试验方法
5.1试验条件

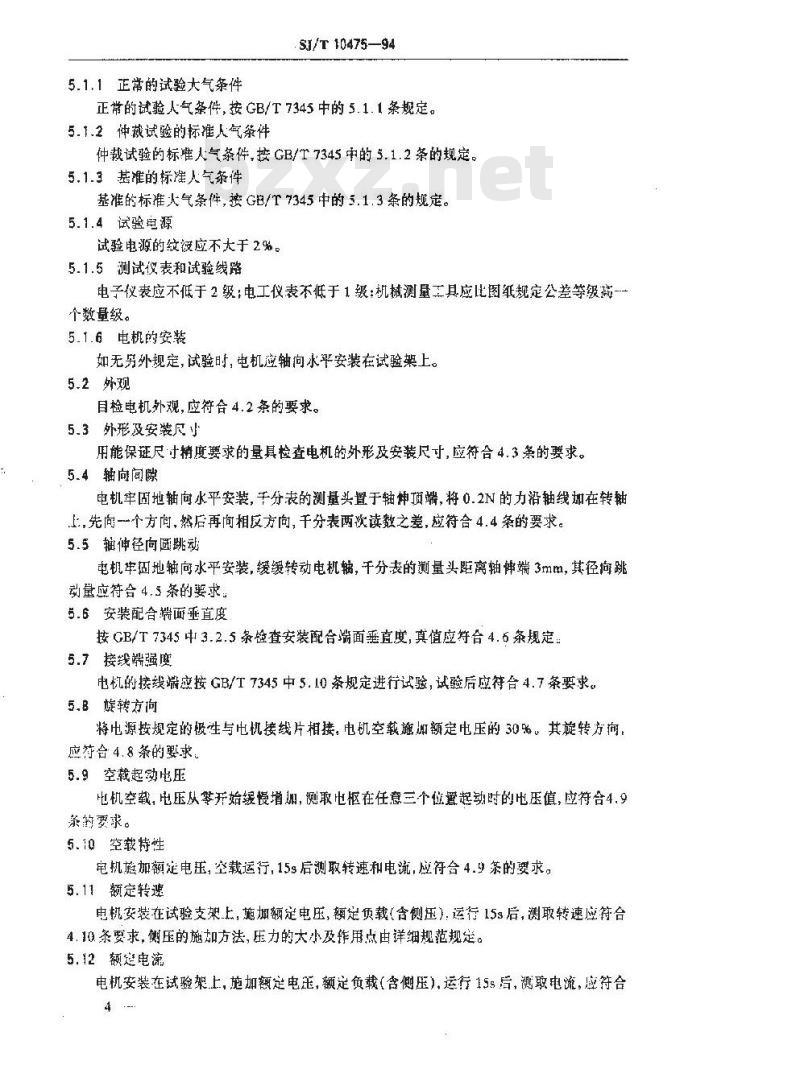

5.1.1正常的试验大气条件
SJ/T 10475—94
正常的试验人气条件，按GB/T7345中的5.1.1条规定。5.1.2仲裁试验的标准人气条件
仲裁试验的标准人气条件,按 GB/T 7345 中的 5.1.2 条的规定。5.1.3基准的标准人气条件
基准的标准大气条件,按 GB/T 7345中的 5.1.3条的规定。5.1.4试验电源
试验电源的纹设应不大于2%。
5.1.5测试仪表和试验线路
电子仪表应不低于2级：电工仪表不低于1级：机械测量三具应比图纸规定公差等级离-个数量级。
5.1.6电机的安装
如无另外规定，试验时，电机应轴向水平安装在试验架上。5.2外观
目检电机外观，应符合4.2条的要求。5.3外形及安装尺寸
用能保证尺寸精度要求的量具检查电机的外形及安装尺寸，应符合4.3条的要求。5.4轴向间隙
电机牢固地轴向水平安装，千分表的测量头置于轴钾顶端，将心.2NV的力沿轴线加在转轴上，先向一个方向，然后再向相反方向，千分表两次读数之差，应符合4.4条的要求。5.5轴伸径向匾跳动
电机车固地轴向水平安装，缓缓转动电机轴，千分表的测量头距离轴伸端3mm，其径向跳动量应符合4.5条的要求
5.6安装配合端面垂直度
按GB/T7345中3.2.5条检查安装配合端面垂直度,真值应符合4.6条规定5.7接线端强度
电机的接线端应按GB/T7345中5.10茶规定进行试验，试验后应符合4.7条要求。5.8旋转方向
将电源按规定的极生与电机接线片相接，电机空载施额定电压的30%其旋转方拘，应符合4.8条的要求，
5.9空载起动电压
也机空载，电压从开始缓慢增加，测取电枢在任意三个位置起动时的电压值，应符合4.9杀的要求。
5.10空载特性
电机施加额定电压，空载运行，15s后测取转速和电流，应符台4.5茶的要求。5.11额定转遵
电机安装在试验支架上，施加额定电压，额负载（含压）：运行15s后，测取转速应符合4.10条要求，侧压的施如方法，压力的大小及作用点由详细规范规定。5.12 额延电流
电机安装在试验架上，施加额定电压，额定负载（含侧压），运行15s后，鸿取电流，应符合S.I/T10475—94
4.10条要求，侧的瓶加方法，压力的大小及作用点，由详细规范规定。5.13起动电流
电机施加额定电压，并先后施加转矩T：和T3分跳测取T,和T,对应的转速1和n2及电流I和12，然后按式（1)算出起动电流I应符合4.11条要求，T，和Tz由详细规范规定。
5.14起动转矩
I -l2ny lin2
n.j -- n2
电机施加额定电压，并先后施加转矩TI和T2,分别测取T，和T,对应的转速n，和n2，然唇按式(2)算出起动转矩T,应符合4.11条要求。T和T,出详细规范规定T = T2nl- Tin2
nt n2
5.15绝缘电阻
用100V真流兆欧表测量电机绕组与机壳之间的冷态绝缘电阻，其值应符合4.12条规定。
5.16绝缘介电强度
试验方法按GB/T7345中的5.17条规定。试验后.应符合4.13条要求。5.17电磁下扰
电机按图1接线，在额定电压，额定负载下双向运行，用示波器（1000Hz)测取电阻器R的电压波形，其火花电压的峰值，应符合4.14条规定。E
图1电磁干就试验电端图
5.18喉声
电机轴仲水平地放置在%滑的本质V型支架上，抬音器距离电机轴仲端面300mm（26以下机座号电机为100mm）电机施加额定电压，空载运行20s后，用精密声级计测取电机噪声的A计权声功率级，应符合4.15条要求。5.19振动
电机置于单元包装盒中，安装在振动试验台.上，以双振握2mm，振频10~25Hz进行振动，沿电机渐线相互垂直的三个方向向各振动30min，试验后，应符合4，17条要求。5.20跌落
电机置于单元包装盒中，从1000mm高处自出跌落到混凝土地丽上，六面体的包装盒任意3个棱，1个角分别朝下跌落1次，共4次，试验后，应符合4.17条要求。5.21低温
电机不通电置丁低温箱中，箱中凝度为45%一85%，电机随降温至一30七，保温100起，在常态协复24h，试验后，应符合4.18条要求，5.22高温
SJ/T 10475—94
电机不通电置于高温箱中，随箱升温至60℃，保温100h，在常态恢复24h，试验后应符台4.19条要求。
5.23恒定湿热
电机不通电凳于温湿箱中，随箱升温至60C，升湿至90%，保温保强300h，在常态下忧复24h，试验后应符合4.20条。
5.24寿命
电机安装在试验支架上，施加额定电压和额定负载（含侧压）正向运行4s.停机4s，再反向运行4S，停机4S，如此为--个错坏，共试验50000次循环，试验期问及试验后，电机应衍合4.21条要求。
5.25重景
用感量5%的衡器秤量电机的重量，应符合4.22条要求。6检验规则
检验规则应按GB/T7345中第6章的规定。但型式试验和出厂试验项目及AQL值按表3规定，其中第13～21项为周期检验的试验项目。表3
外形及安装尺于
轴向间馥
轴伸径可圆跟动
安装配合端面垂直度
接线端强度
巅转方可
空载持件
翻定数据
总动特性
绝缘电阻
绝缘介电强度
电干扰
恒定显热
7质量保证期
要求条款号
方法条款号
5.11.5.12
5.13.5 14
型式球验
样机编号
出厂检验
SJ/T10475-94
质量保证期，按GB/T7345第7章规定，存放期为一年，保用期为二年半。8标志、包装、运输和贮存
8.1标志
出厂电机应有铭牌标记，铭牌按GB7345中的第6章规定。8.2包装
电机的包装按 GB 5872规定的B级。包装前的中机紧固件应点封，单元包装电机应有产品合格证。包装必须牢固可靠。8.3运输
包装箱或包装盒在运输过程中，应小心轻放，避免碰撞和敲击，严禁与酸碱等膚蚀性物敢在一起。
8.4贮存
电机应放在环境温度为10～35℃，相对湿度不大于75%的清洁，通风良好的库房内，空气中不得含有膺绅性气体。
附加说明：
本规范由电子工业部标推化研究所归口。本规范由国昔成部电机广负责起草。本规范主要起草人！陈绍忠，杜洪富。
