【电子行业标准(SJ)】 卡拉ＯＫ处理器通用技术条件

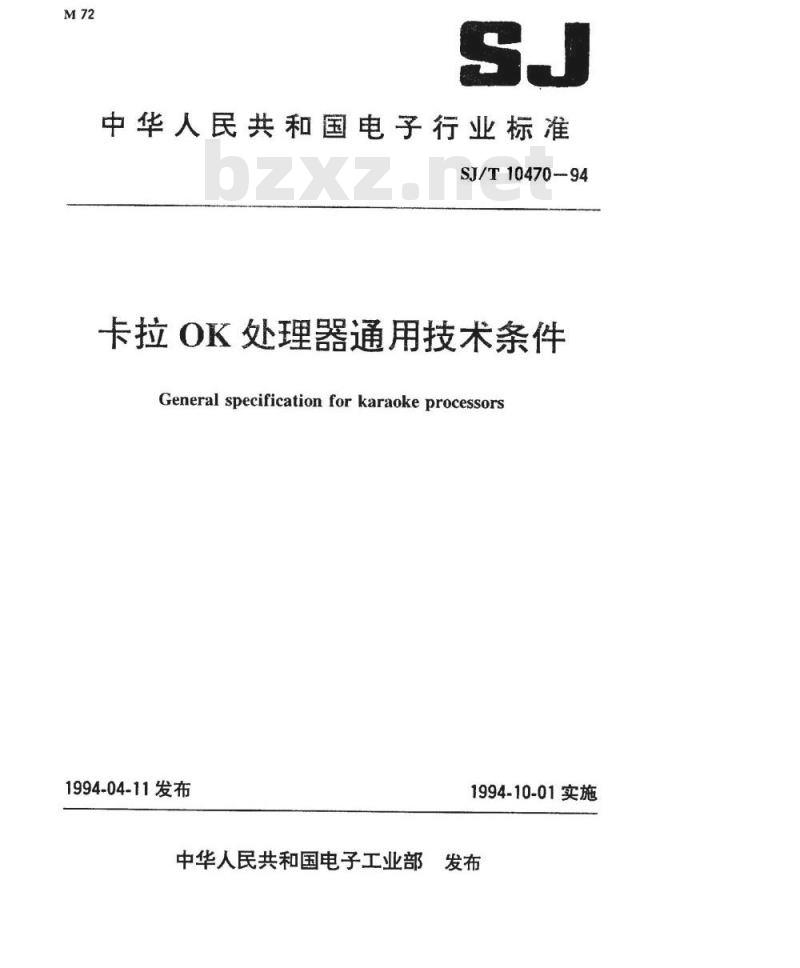

中华人民共和国电子行业标准
SJ/T10470-94
卡拉OK处理器通用技术条件
General specification for karaoke processors1994-04-11发布
1994-10-01实施
中华人民共和国电子工业部发布1
主题内容与适用范围
引用标准
技术要求
使用条件
外观、机械结构及功能要求…
互连配接要求
电性能要求
安全要求
电磁兼容要求
环境适应性要求
可靠性要求
5试验方法
外观、机械结构及功能检查
电性能测量方法
安全试验方法
电磁兼容试验方法
环境试验方法
5.6可靠性试验方法
6检验规则
6.1定型检验
6.2交收检验…
6.3例行试验
7标志、包装、运输、览存
7.1标志
7.2包装
中华人民共和国电子行业标准
卡拉OK处理器通用技术条件
General specification for
karaoke processors

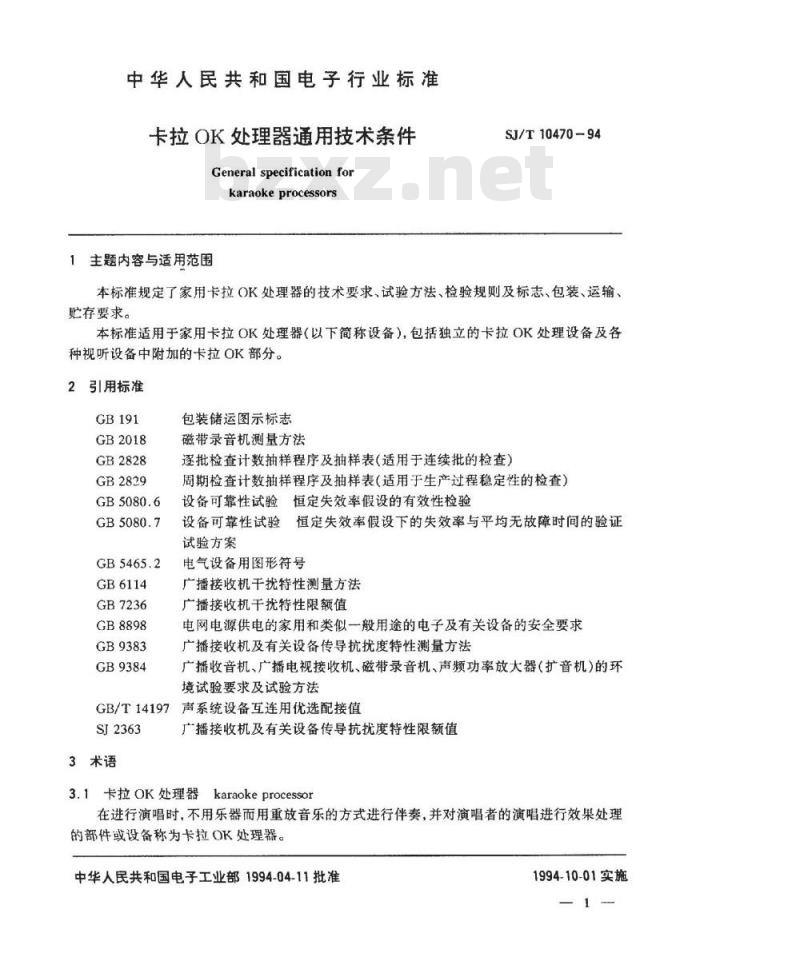

1主题内容与适用范围
SJ/T10470-94
本标准规定了家用卡拉OK处理器的技术要求、试验方法、检验规则及标志、包装、运输、贮存要求。
本标准适用于家用卡拉OK处理器（以下简称设备），包括独立的卡拉OK处理设备及各种视听设备中附加的卡拉OK部分。2引用标准
GB2018
GB2828
GB2829
GB6114
GB7236
GB8898
GB9383
GB9384
包装储运图示标志
磁带录音机测量方法
逐批检查计数抽样程序及抽样表（适用于连续批的检查）周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）设备可靠性试验恒定失效率假设的有效性检验设备可靠性试验
试验方案
恒定失效率假设下的失效率与平均无故障时间的验证电气设备用图形符号
广播接收机干扰特性测量方法
广播接收机干扰特性限额值
电网电源供电的家用和类似一般用途的电子及有关设备的安全要求广播接收机及有关设备传导抗扰度特性测量方法广播收音机、广播电视接收机、磁带录音机、声频功率放大器（扩音机）的环境试验要求及试验方法
GB/T14197
声系统设备互连用优选配接值
SJ2363
3术语
广播接收机及有关设备传导抗扰度特性限额值3.1卡拉OK处理器karaokeprocessor在进行演唱时，不用乐器而用重放音乐的方式进行伴奏，并对演唱者的演唱进行效果处理的部件或设备称为卡拉OK处理器。中华人民共和国电子工业部1994-04-11批准1994-10-01实施

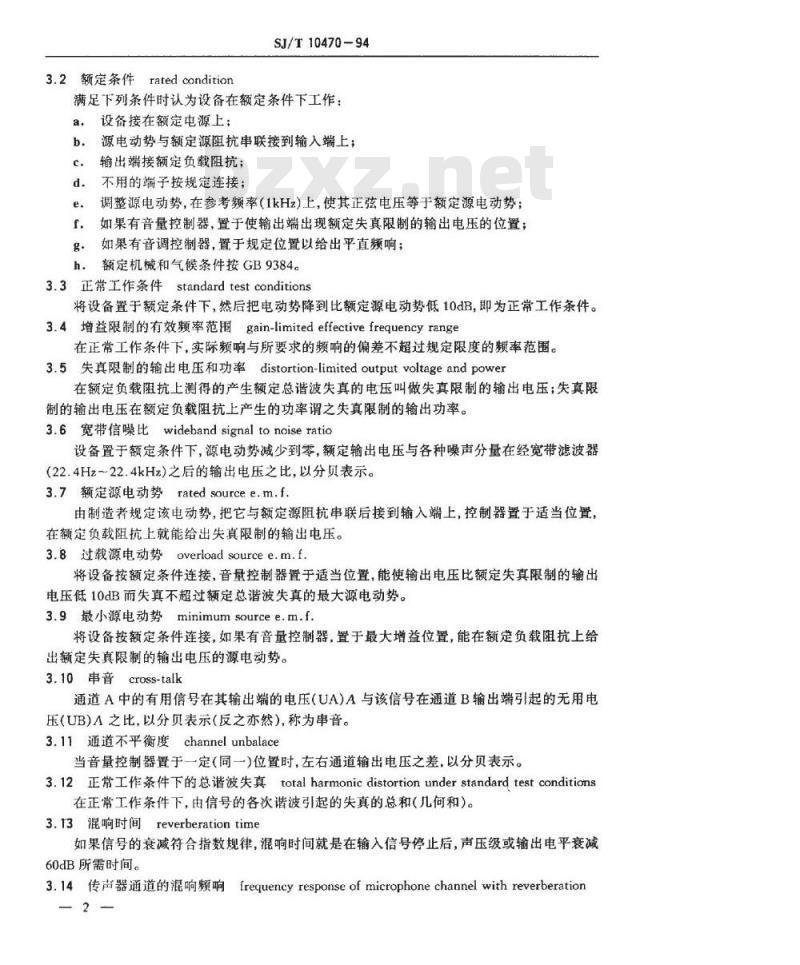

3.2额定条件ratedcondition
SJ/T10470-94
满足下列条件时认为设备在额定条件下工作：a，设备接在额定电源上；
b源电动势与额定源阻抗串联接到输入端上；输出端接额定负载阻抗；
d.不用的端子按规定连接；
调整源电动势，在参考频率（1kHz）上，使其正弦电压等于额定源电动势：如果有音量控制器，置于使输出端出现额定失真限制的输出电压的位置；f.
如果有音调控制器，置于规定位置以给出平直频响；g.
额定机械和气候条件按GB9384。h.
3.3正常工作条件standardtestconditions将设备置于额定条件下，然后把电动势降到比额定源电动势低10dB，即为正常工作条件。3.4增益限制的有效频率范围gain-limitedeffectivefrequencyrange在正常工作条件下，实际频响与所要求的频响的偏差不超过规定限度的频率范围。3.5失真限制的输出电压和功率distortion-limitedoutputvoltageandpower在额定负载阻抗上测得的产生额定总谐波失真的电压叫做失真限制的输出电压：失真限制的输出电压在额定负载阻抗上产生的功率谓之失真限制的输出功率。3.6宽带信噪比widebandsignal tonoiseratio设备置于额定条件下，源电动势减少到零，额定输出电压与各种噪声分量在经宽带滤波器(22.4Hz22.4kHz）之后的输出电压之比，以分贝表示。3.7额定源电动势ratedsourcee.m.f.由制造者规定该电动势，把它与额定源阻抗串联后接到输入端上，控制器置于适当位置，在额定负载阻抗上就能给出失真限制的输出电压。3.8过载源电动势overloadsourcee.m.f.将设备按额定条件连接，音量控制器置于适当位置，能使输出电压比额定失真限制的输出电压低10dB而失真不超过额定总谐波失真的最大源电动势。3.9最小源电动势minimumsourcee.m.f.将设备按额定条件连接，如果有音量控制器，置于最大增益位置，能在额定负载阻抗上给出额定失真限制的输出电压的源电动势。3.10串音cross-talk
通道A中的有用信号在其输出端的电压（UA）A与该信号在通道B输出端引起的无用电压(UB)A之比，以分贝表示(反之亦然），称为串音。3.11通道不平衡度channelunbalace当音量控制器置于一定（同一）位置时，左右通道输出电压之差，以分贝表示。3.12正常工作条件下的总谐波失真totalharmonicdistortionunderstandardtestconditions在正常工作条件下，由信号的各次谐波引起的失真的总和（几何和）。3.13混响时间reverberationtime如果信号的衰减符合指数规律，混响时间就是在输入信号停止后，声压级或输出电平衰减60dB所需时间。
3.14传声器通道的混响频响frequencyresponseofmicrophonechannelwithreverberation2
SJ/T10470-94
传声器通道在混响工作状态下的幅度频率响应。技术要求
使用条件
环境温度：-10～40℃；
相对湿度：≤90%；
大气压：86~106kPa；
电源电压：220±22V；
电源频率：50±1Hz。

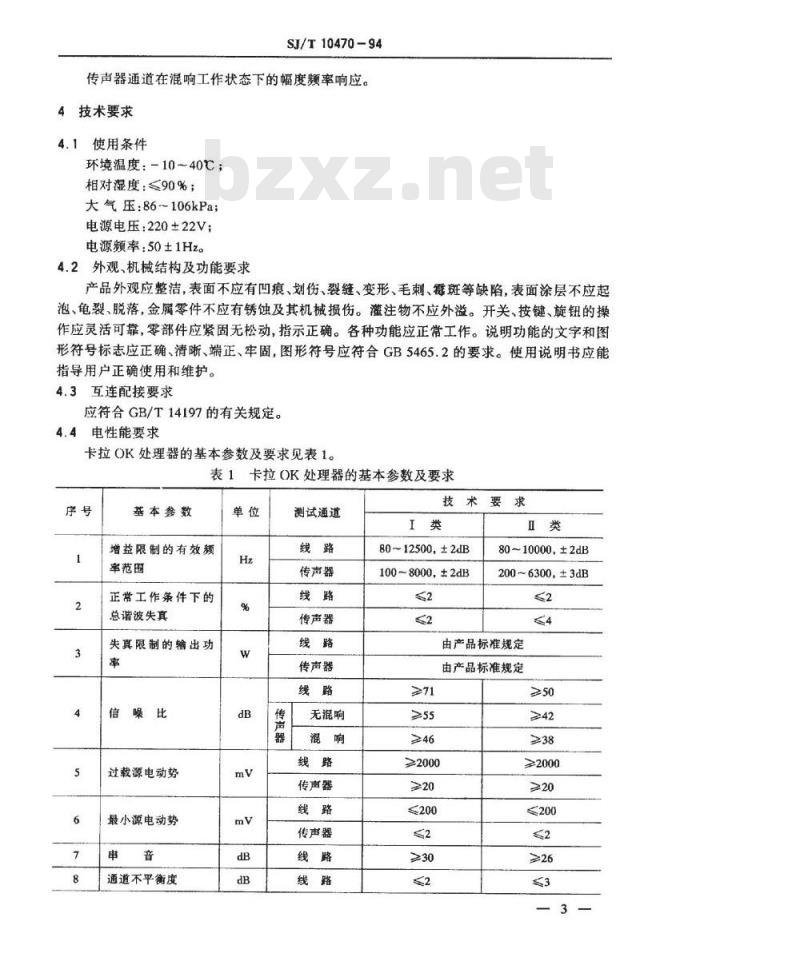

4.2外观、机械结构及功能要求
产品外观应整洁，表面不应有凹痕、划伤、裂缝、变形、毛刺、霍斑等缺陷，表面涂层不应起泡、龟裂、脱落，金属零件不应有锈蚀及其机械损伤。灌注物不应外溢。开关、按键、旋钮的操作应灵活可靠，零部件应紧固无松动，指示正确。各种功能应正常工作。说明功能的文字和图形符号标志应正确、清晰、端正、牢固，图形符号应符合GB5465.2的要求。使用说明书应能指导用户正确使用和维护。
4.3互连配接要求
应符合GB/T14197的有关规定。
4.4电性能要求
卡拉OK处理器的基本参数及要求见表1。表1卡拉OK处理器的基本参数及要求序号
基本参数
增益限制的有效频
率范固
正常工作条件下的
总谐波失真
失真限制的输出功
过载源电动势
最小源电动势
通道不平衡度
测试通道
传声器
传声器
传声器
无混响
传声器
传声器
技术要求
80~12500,±2dB
100~8000,±2dB
80~10000,±2dB
200~6300±3dB
由产品标准规定
由产品标准规定
≥2000
≤200
≥2000
≤200
基本参数
混响时间
混响频响
整机功耗
安全要求
SJ/T10470-94
续表1
测试通道
安全要求应符合GB8898的规定。4.6电磁兼容性要求
4.6.1干扰特性要求
干扰特性应符合GB7236的规定，见表2。表2干扰特性要求
注入电源射频干扰电压1）
颊率范围
150kHz
500kHz
500~1605kHz
1605kHz~30MHz
注：1)在150～500kHz频段内随频率的对数增加而线性下降。4.6.2传导抗扰度要求
技术要求
200~6300
200~630
由产品标准规定
限额值
对称干扰
≤59dB(μV)
≤46dB(μV)
≤46dB(μV)
非对称干扰
≤56dB(μ)
≤52dB(μV)
≤52dB(μV)
对流入电源、扬声器、耳机等端子的干扰的抗扰度限额值应符合SJ3263的规定，见表3。表3传导抗扰度限额值
干扰信号频率范围
0.15~1.6MHz
1.6-30MHzWww.bzxZ.net
30~100MHz
100~150MHz
注：1)随频率的对数增加线性下降。4.7环境适应性要求
环境适应性应符合GB9384的规定。4.8可靠性要求
限额值
126dB(μV)
120dB(μV)
120~110dB(μV)l)
卡拉OK处理器的可靠性要求采用平均无故障时间（MTBF）表示。MTBF的下限值Q，应大于或等于1500h。
试验方法
外观、机械结构及功能检查
用目测和手感法进行检查。
5.2电性能测量方法
5.2.1测试条件
环境温度：15~35C：
相对湿度：45%~75%；
大气压：86~106kPa；
电源电压：220±6.6V；
电源频率：50±1Hz。
5.2.2被测卡拉OK处理器的设置
SJ/T10470-94
测量线路部分参数时，将传声器通道音量控制器关至最小；测量传声器通道参数时，应将线路输入端源电动势减小到零，无混响测量时应将混响效果减至最小，测量混响频响，信噪比(混响）时，将混响时间调至表1规定的值。5.2.3测量仪器
5.2.3.1音频振荡器
振荡频率20Hz~20kHz。
5.2.3.2电压表
指示正弦波有效值的交流电压表，在20Hz20kHz范围内，指示精度为土2%以内，测量范围-80dBV~20dBV。
在测量正弦波时，也可用正弦波有效值刻度的平均值整流形交流电压表。5.2.3.3双迹示波器
输入阻抗≥1MHz，频率≥10MHz%。5.2.3.4谐波失真仪
可测量除去基波以外的剩余谐波，指示精度在土3%以内。5.2.3.5带通滤波器
宽带：22.4Hz-22.4kHz
1/3oct：中心频率1000Hz
A计权网络：符合GB2018要求。
5.2.3.6电平记录仪
可记录正弦波有效值，在20Hz～20kHz范围内，指示精度在土2%以内。5.2.3.7猝发音信号源
应能产生如图1所示的猝发正弦波群信号。图1
图中：a
一猝发音持续时间，1/2T≤aSJ/T10470-94
6——猝发正弦波群的间歇时间，6>3s;一正弦波群幅度，在10010000Hz范围内应保持等幅；d——间期残余信号，c/d的对数值应大于60dB。5.2.4测量方法
5.2.4.1增益限制的有效频率范围按图2接线，将设备置于正常工作条件下，信号源频率为1000Hz；a.
测量源电动势Es及输出电压U2:
连续或步进式地改变源频率，保持源电动势不变，测量每个频率的输出电压U；每个源频率的输出电压与1000Hz的输出电压之比用分贝表示：d.
e。用图表示这些比值与频率的关系，根据响偏差规定值求出有效频率范围。5.2.4.2正常工作条件下的总谐波失真a按图2接线，将设备调至正常工作条件下；b。用合适的谐波失真仪测量输出信号的总谐波失真值。音频振荡器
5.2.4.3失真限制的输出功率
卡拉OK处理器
电压表
失真仪
将设备置于额定条件下，在输出端接上适当的负载阻抗和合适的谐波失真测量仪；a.
设备在这种条件下工作60s以上，如果需要，再调整源电动势，产生额定总谐波失真b.
20%。
测量输出电压U2，该电压即为失真限制的输出电压；失真限制的输出功率为：
式中：R.额定负载阻抗。
5.2.4.4信噪比（宽带）
a：按图3接线，将设备置于额定条件下；将源电动势减少到零；b.将宽带（22.4Hz~22.4kHz)滤波器和噪声表（或电压表）接至设备输出端；测量输出噪声电压U，则信噪比为：c.
式中：U，一失真限制的输出电压。5.2.4.5过载源电动势
按图2接线，将设备置于额定条件下；a.
调整主音量控制器使输出电压比额定输出电压低10dB，测量此时的输出电压Uzb.
逐渐调整音量控制器，使增益降低，并同时增加源电动势，以恢复原来的输出电压c.
U2，直到出现额定总谐波失真（2%）；SJ/T10470-94
d.测量此时的源电动势Es,即为过载源电动势。音频报荡器
5.2.4.6最小源电动热
卡拉OK处理器
滤波器
a。按图2接线，将设备置于额定条件下，测量输出电压U2：电压表
b将源电动势减小到零，将音量控制器调整到最大增益位置，重新调整源电动势，恢复原来的输出电压；
c.测量此时的源电动势Es,即为最小源电动势。5.2.4.7串音
a，按图3接线，将设备的L、R通道均置于额定条件下；b。将L通道的源电动势减小到签，通过1000Hz、1/3oct带通滤波器，测量L通道输出端的输出电压（UL）R;
c.恢复L通道的源电动势，将R通道的源电动势减小到零，用上述方法测量R通道的输出电压（UR）L：
b.按下式计算串音：
L通道对 R通道的串音为：201g(UL(UL)
R通道对L通道的串音为：201g(UDk(UR)R
5.2.4.8通道不平衡度
a，按图2接线，将设备置于额定条件下；(4)
...(5)
b。将平衡控制器置于中心点并将两通道的音量控制器置于相同位置（旋转角度或推拉位置一致)；
c。测量L通道和R通道的输出电压之差，用分贝表示。5.2.4.9混响时间
将设备于额定条件下，输出端接电平记录仪或专用分析仪器，如图4；a.
调节有关电位器使混响时间最长：b.
将源频率改为500Hz，突然切断输入信号，记录输出信号衰减60dB所需时间，此即为c.
混响时间。
d。在计算混响时间时，允许从初始信号电平以下5dB左右开始。音顏振荡器
5.2.4.10传声器通道的混响频响卡拉OK处理器
a：将设备置于额定条件下，按图5接线。电平记录仪
b.把设备的ECHO钮调至最小，从传声器通道输入100～10000Hz连续等幅正弦信号，配合调节设备的MIC调节钮和信号源的幅度调节钮，使设备的输出信号幅度略小于削顶幅度，调整音调控制器使其输出频响平直。c把设备的ECHO钮调节至最大，从传声器通道输入频率为200Hz的正弦波测试信7
SJ/T10470-94
号，配合调节设备的MIC调节钮和信号源的幅度调节钮，使第一组输出信号的幅度略小于削项幅度。
d。调节示波器增益使第二组输出信号（即第一组信号的回波输出）的幅度为A。以后均观察此组输出信号。
保持源信号输入幅度不变，逐步提高源信号频率，至相应的输出信号幅度为A土e.
3dB，该频率则为混响频率的上限频率。释发音信号源
5.3安全试验方法
卡拉OK处理器
安全试验按GB8398规定的方法进行。5.4电磁兼容试验方法
5.4.1干扰特性测量
按GB6114的规定进行。
5.4.2传导抗扰度测量
按GB9383的规定进行。
5.5环境试验方法
环境试验按GB9384规定的方法进行，其中性能检测项目如下：a.
增益限制的有效频率范围；
失真限制的输出功率；
总谐波失真；
d。信噪比；
混响时间。
5.6可靠性试验方法
5.6.1统计试验方案
统计试验方案是用于确定OK处理器是否满足规定的可靠性要求的统计方法。本标准假设卡拉OK处理器在使用寿命阶段的失效分布服从指数分布规律。本标准采用定时截尾试验方案进行可靠性试验。统计试验方案应符合GB5080.7和本标准的规定，见表4。定型试验应按方案1进行。统计试验方案
判决风险率
总试验时间
6,的倍数
样品数量n
试验时间to
判定标准(失效数)
5.6.2试验要求
a.老炼预处理
SJ/T 10470-94
产品出厂前是否采取老炼预处理，应在产品标准中规定。若采取老炼预处理，则样品与其代表的该批产品的预处理时间、预处理应力要完全相同，不得采取特殊的预处理措施。b.试验样品
试验样品应在经检验合格的成批产品中随机抽取，样品经开箱检查应无外观、结构和功能等A、B类不合格。
c.试验设备
试验设备应能提供试验所要求的各种条件。试验室应具备排风、安全、报警和消防等措施。
d，试验条件
环境温度：40±3℃；
相对湿度：45%~75%；
大气压：86-106kPa；
工作电压：220±11V。
5.6.3试验方法
a。将试验样品置于高温试验室内。当环境温度、相对湿度等达到规定的试验条件时，给样品通电，开始计时。
b.样品通电工作5.5h，关机0.5h为一个工作周期。在工作周期之间试验可以中断，但中断时间不得超过24h。
c.在每个工作周期内，每台样品的输出电压比额定输出电压低10dB，输入信号为模拟节目源信号，设备的负载阻抗由产品标准规定。d.在每个工作周期内应检查下列内容：（1)各种功能能否正常工作；
(2)各种开关、按键、旋钮、插孔的作用。e.试验时间的计算
（1)每台样品的试验时间至少应为所有样品平均试验时间的一半。(2)在不能精确判定失效时间时，应把上一次的检查记录的时间作为失效发生的时间。（3）试验时，如对失效的样品立即进行替换，则试验的截尾时间t应按下式计算：t=T/n
式中：T—总试验时间；
n-—开始试验时的样品数量；
t—一整个试验的持续时间。
5.6.4失效判据及计算
a，失效判据
凡出现功能控制件的任一种不合格都判为失效，当出现有安全不合格则立即停止试验并判为不合格，轻不合格不判为失效，但应记录和分析原因。b.失效区分
(1)独立失效：由于某一元件或零部件的失效而引起整机的失效；(2)从属失效：由于某失效或同-原因引起的其他失效：9
SJ/T10470-94
(3)重复失效：在试验中出现两次或两次以上原因相同的失效。c：失效数计算
(1)独立失效和重复失效的每个失效都应计入失效数：(2)从属失效不计入失效数：
3)试验中操作失误而引起的失效不计入失效数内；（4)试验中出现的失效而在常温中能恢复，无论故障是否重复出现，一律判为失效。5.6.5指数分布假设的有效性检验在试验结束，失效数大于或等于拒收数时，应在作出可靠性试验结论前，先按GB5080.6规定的方法对指数分布假设进行检验。若检验结果满足指数分布的假设则可作出试验结论。若检验结果不符合指数分布的假设，则要进一步分析、确定被拒收的原因，采取有效措施改进后，再进行可靠性试验。
5.6.6平均无故障时间的单侧区间估计以平均无故障时间（MTBF)的单侧区间估计值（9L）表示MTBF的下限值，其计算公式如下：
eL=x(c,2r +2)
置信度，取C=1-β(β=0.1C=0.9;p=0.2C=0.8)；式中：C
r-—失效总数；
T总试验时间；
X2——X?分布的分位点。
6检验规则
质量检验规则包括定型检验、交收检验和例行检验。6.1定型检验
卡拉K处理器定型检验适用于产品设计定型和生产定型的试验，其目的是验证生产厂是否有能力生产符合本标准要求的产品。6.1.1检验项目、要求和方法
检验项目、要求、方法和样品数量见表5。表5定型检验项目、要求和方法
开箱检查
电性能测量
安全试验
电磁兼容试验
环境试验
可性试验
按6.1.4.1
按4.4条
按4.5条
按4.6.1条
和4.6.2条
按4.7条
按4.8条
按6.1.4.2
按5.2.4条
按5.3条
按5.4.1条
和5.4.2条
按5.5条
按5.6条
数量(台)
样本全数
20、40、60
对已通过生产定型的产品派生的不同造型和增减功能的产品，在保证质量的前提下，对应10
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
