【电力行业标准(DL)】 220kV～550kV变电所计算机监控系统设计技术规程

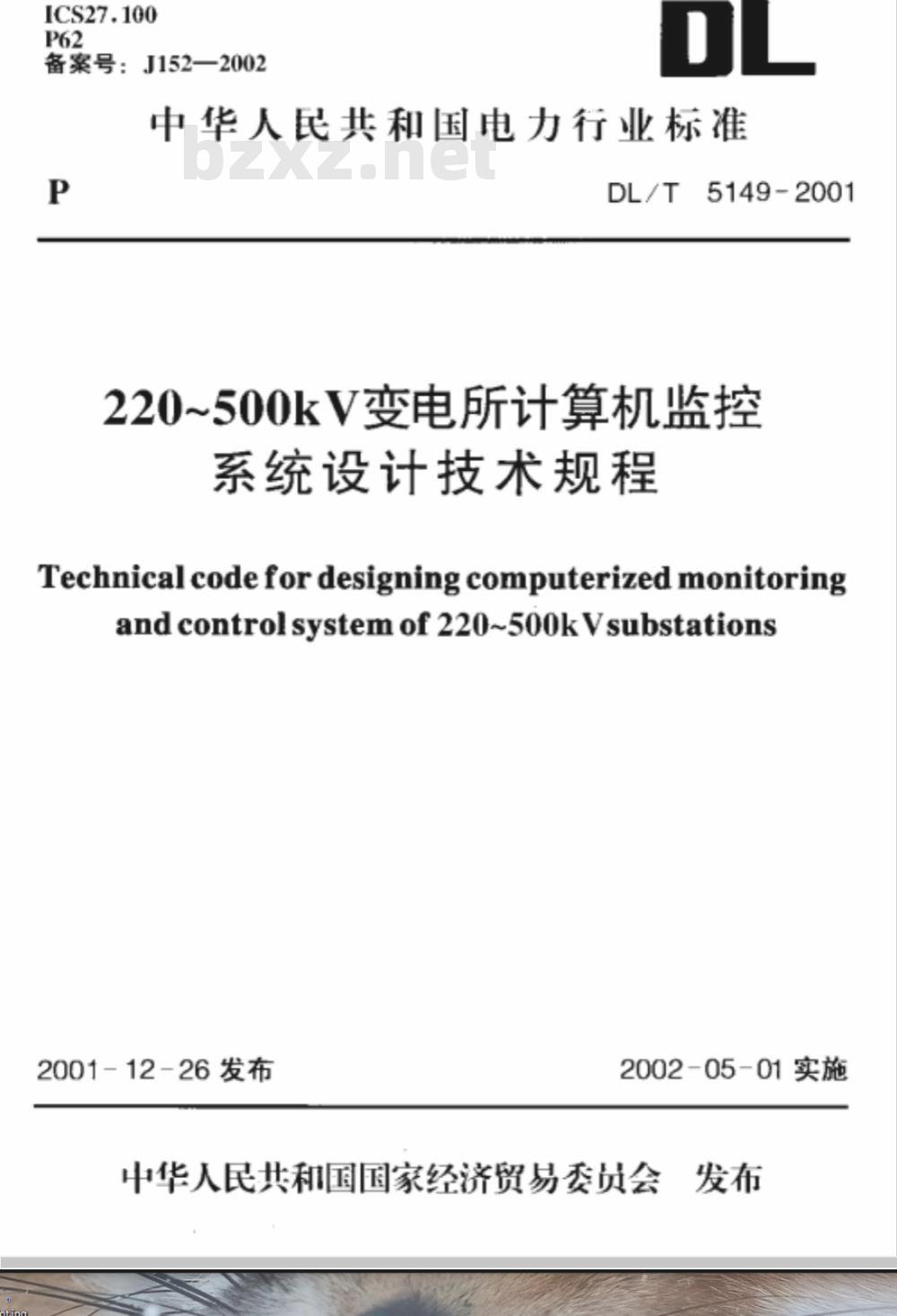

ICS27.100
备案号：J152—2002
中华人民共和国电力行业标准
DL/T5149-2001
220~500kV变电所计算机监控
系统设计技术规程
Technicalcodefordesigning computerized monitoringandcontrolsystemof220~500kVsubstations2001-12-26发布
2002-05-01实施
中华人民共和国国家经济贸易委员会发布P

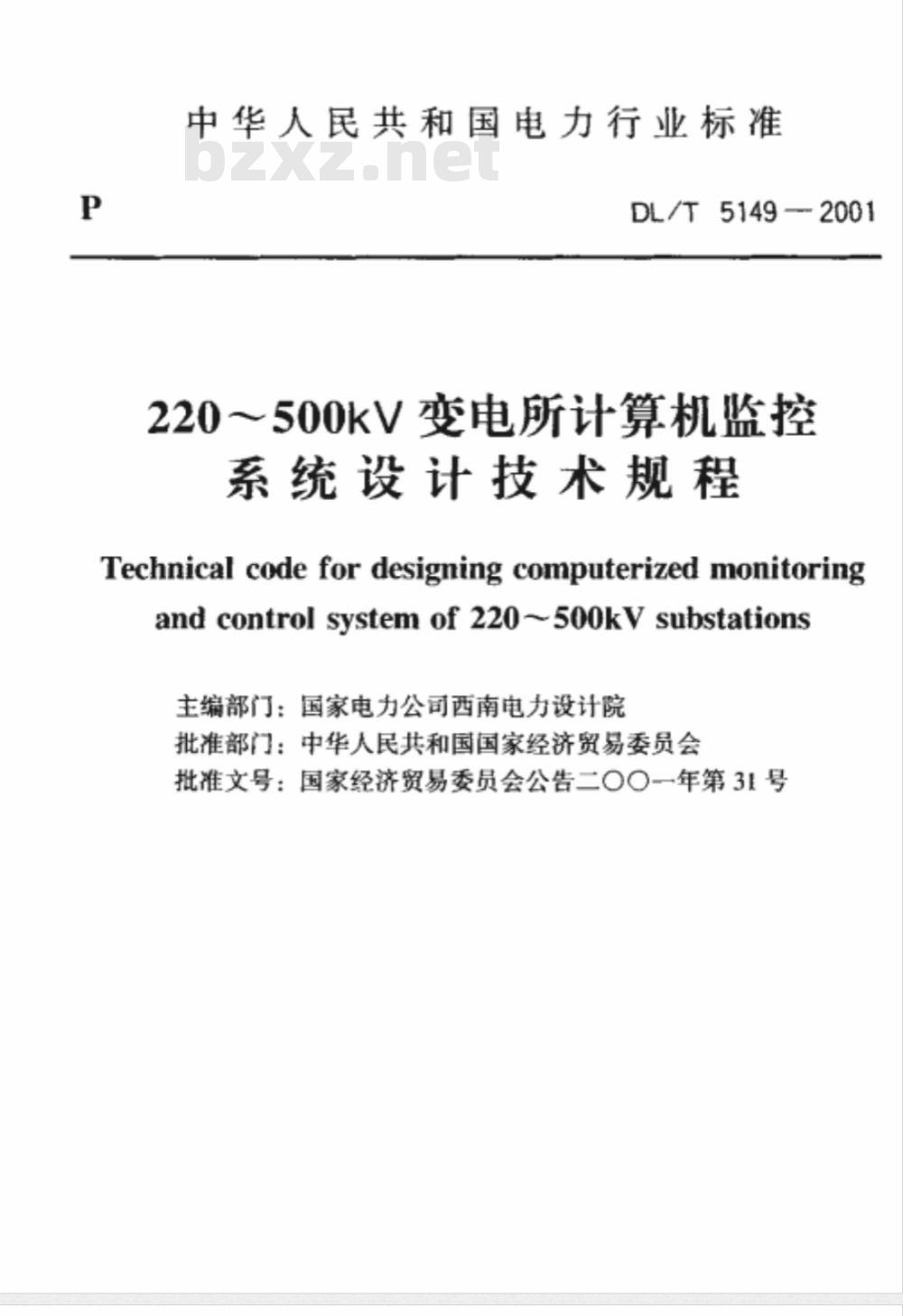

中华人民共和国电力行业标准
DL/T5149-2001
220～500kV变电所计算机监控
系统设计技术规程
Technical code for designing computerized monitoringandcontrolsystemof220500kVsubstations主编部门：国家电力公司西南电力设计院批准部门：中华人民共和国国家经济贸易委员会批准文号：国家经济贸易委员会公告二OO一年第31号DL/T5149-2001

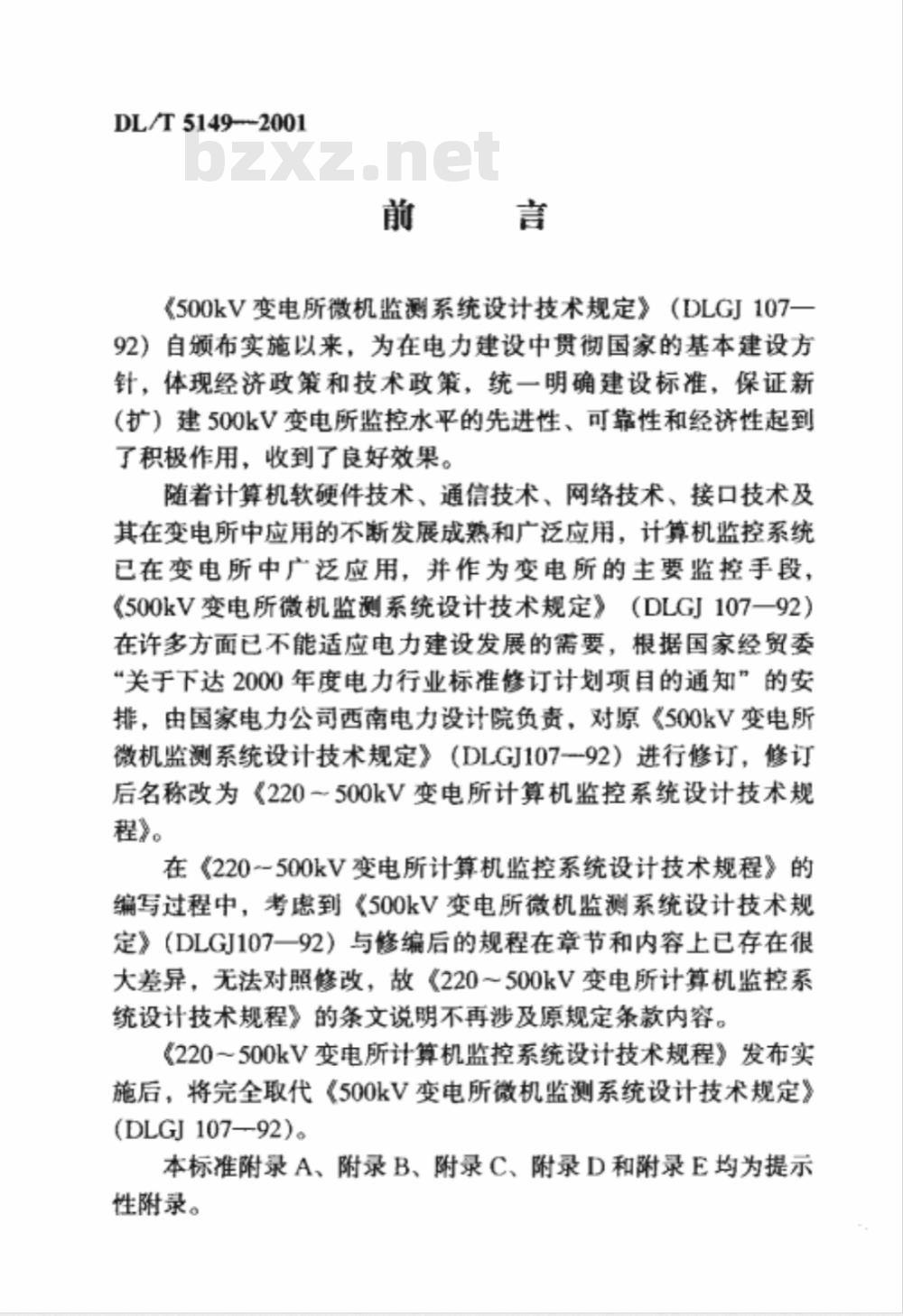

500kV变电所微机监测系统设计技术规定》（DLG107-92）自颁布实施以来，为在电力建设中贯彻国家的基本建设方针，体现经济政策和技术政策，统一明确建设标准，保证新（扩）建500kV变电所监控水平的先进性、可靠性和经济性起到了积极作用，收到了良好效果。随差计算机软硬件技术、通信技术、网络技术、接口技术及其在变电所中应用的不断发展成熟和广泛应用，计算机监控系统已在变电所中广泛应用，并作为变电所的主要监控手段，500kV变电所微机监测系统设计技术规定》（DLG107一92）在许多方面已不能适应电力建设发展的需要，根据国家经贸委“关于下达2000年度电力行业标准修订计划项自的通知”的安排，由国家电力公司西南电力设计院负责，对原500kV变电所微机监测系统设计技术规定》（DLGJ107---92）进行修订，修订后名称改为《220500kV变电所计算机监控系统设计技术规程》。
在《220500kV变电所计算机监控系统设计技术规程》的编写过程中，考愿到500kV变电所微机监测系统设计技术规定》（DLGJ107一92）与修编后的规程在章节和内容上已存在很大差异，无法对照修改，故220～500kV变电所计算机监控系统设计技术规程》的条文说明不再涉及原规定条款内容。220～500kV变电所计算机监控系统设计技术规程》发布实施后，将完全取代500kV变电所微机监测系统设计技术规定》(DLGJ107-92)。
本标准附录A、附录B、附录C、附录D和附录E均为提示性附录。

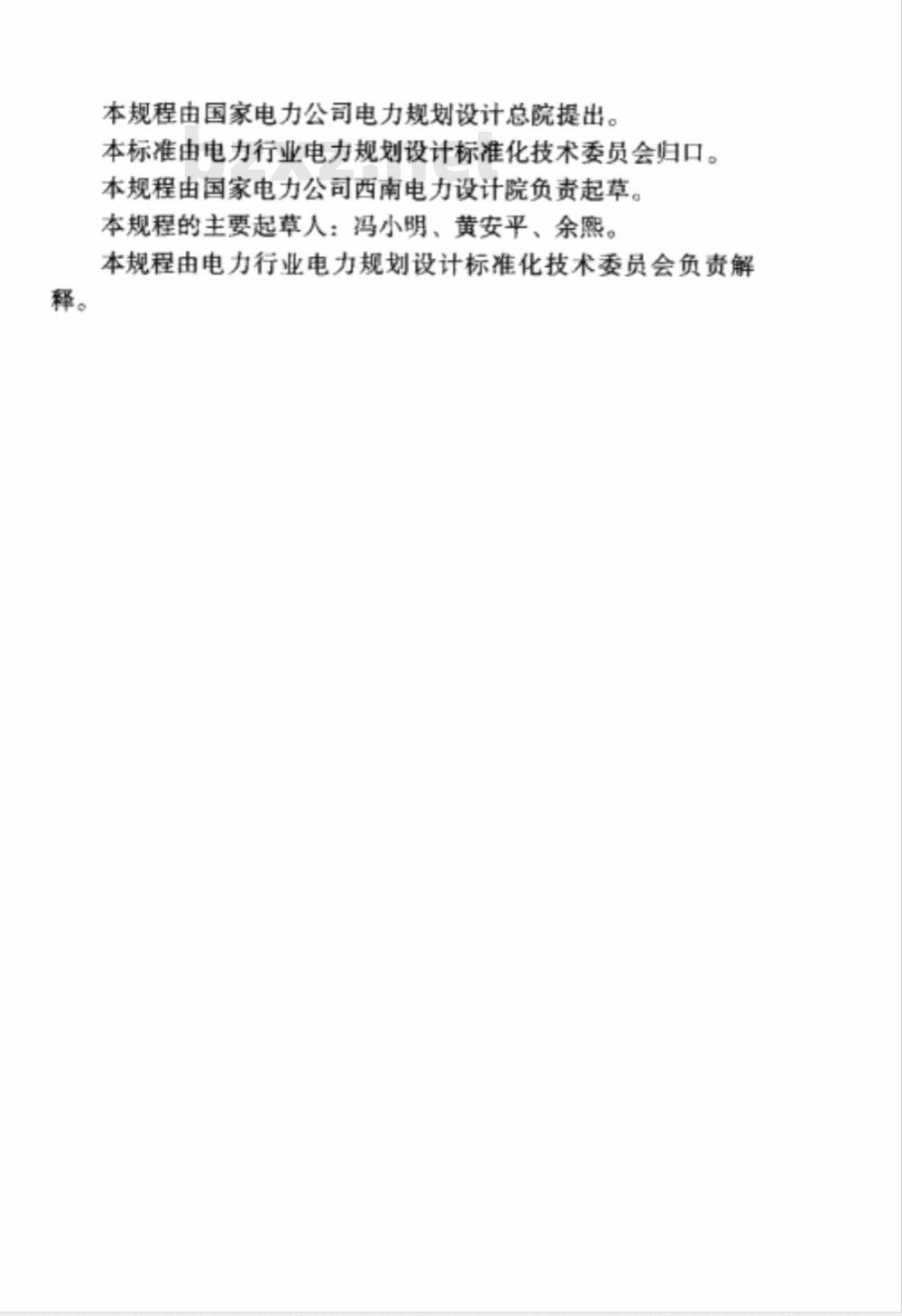

本规程由国家电力公司电力规划设计总院提出。本标准由电力行业电力规划设计标准化技术委员会归口。本规程由国家电力公司西南电力设计院负责起草。本规程的主要起草人：冯小明、黄安平、余熙。本规程由电力行业电力规划设计标准化技术委员会负责解DL/T5149—2001

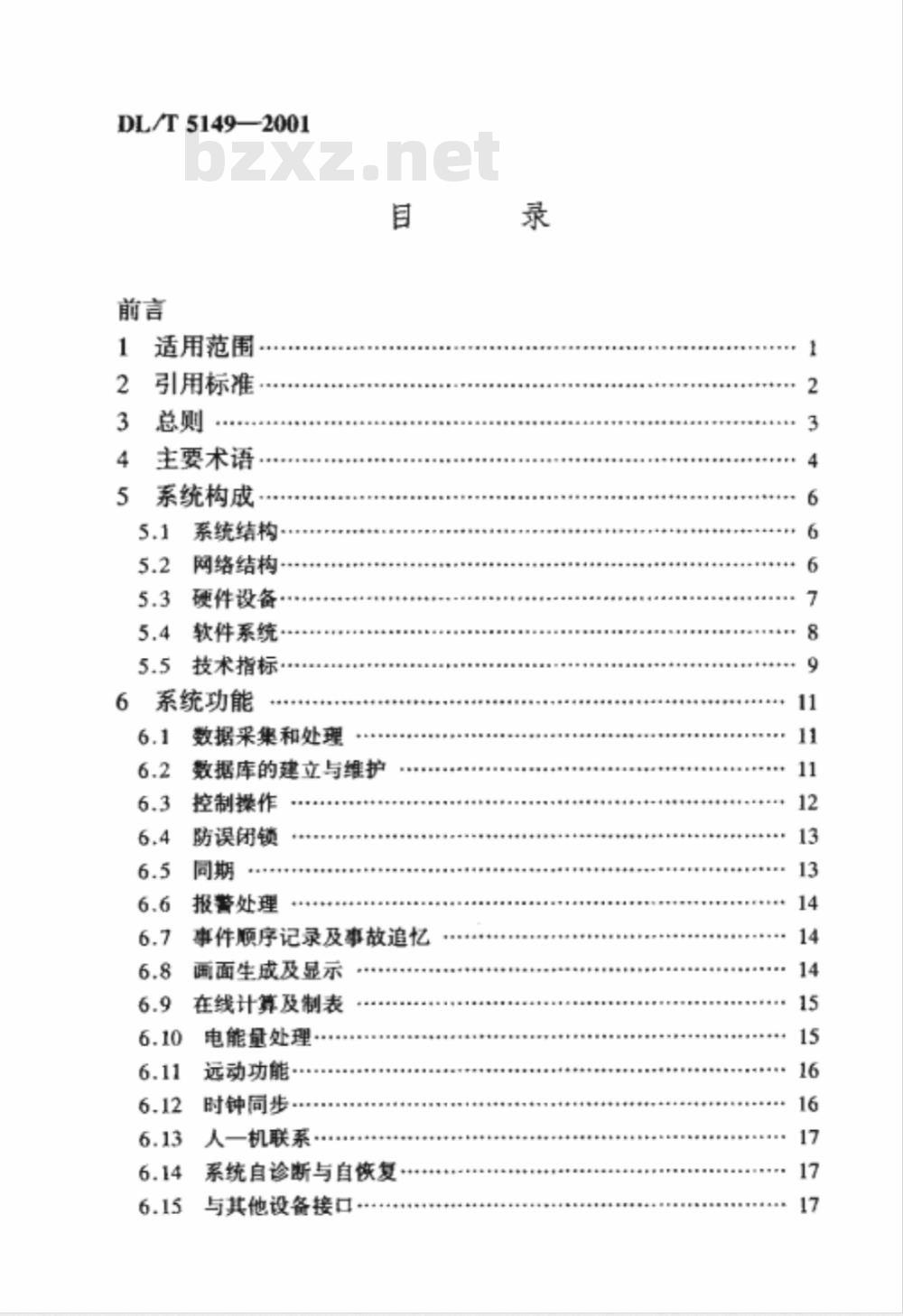

适用范围
引用标准
主要术语
系统构成
系统结构·
网络结构·
硬件设备·
软件系统
技术指标·
系统功能
数据采集和处理
数据库的建立与维护
控制操作
防误闭锁
报警处理
事件顺序记录及事故追忆
面面生成及显示
在线计算及制表
电能量处理·
远动功能…·
时钟同步·免费标准bzxz.net
人一机联系
系统自诊断与自恢复
与其他设备接口，
6.16运行管理
7信号输入/输出
7.1模拟量输入信号
7.2开关量输人信号
7.3电能量数据输入信号
7.4开关量输出信号
8设备布置
站控层设备的布置
间隔层设备的布置
屏柜结构和屏面布置
场地与环境
防雷与接地
电缆选择和设
附录A（提示的附录）
附录B（提示的附录）
附录C（提示的附录）
附录D（提示的附录）
附录E（提示的附录）
本规程用词说明
模拟量信号
主要开关量输人信号
电能量信号采集参数
开关量输出信号
1适用范围
本规程适用于新建的220kV枢纽变电所和500kV（330kV）变电所计算机监控系统的设计。对同电压等级的扩建、改建工程可参照执行。
2引用标准
下列标准所包括的条文，通过在本规程中引用而构成本规程的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB50217一1994电力工程电缆设计规范GB/T176261998电磁兼容试验和测量技术DL/T630-1997
DL/T634—1997
DL/T667—1999
DL/T719--2000
DL5002-1991
DL5003-1991
交流采样远动终端技术条件
远动设备及系统第5部分传输规约第101篇基本远动任务配套标准
远动设备及系统第5部分传输规约第103篇继电保护设备信息接口配套标准
远动设备及系统第5部分传输规约第102篇电力系统电能累积量传输配套标准
地区电网调度自动化设计技术规程电力系统调度自动化设计技术规程DL/T5136-2001
DL/T51372001
火力发电厂、变电所二次线设计技术规程
电测量及电能计量装置设计技术规程SDJ2一1988220～500kV变电所设计技术规程2
3总则
3.0.1本规程是对采用计算机监控系统的500kV（330kV）变电所、220kV枢纽变电所的具体设计规定。是实施220～500kV变电所设计技术规程》和《火力发电厂、变电所二次线设计技术规程》有关条款的补充规定。3.0.2变电所计算机监控系统的设计应遵循如下原则：1）提高变电所安全生产水平，技术管理水平和供电质量。2）使变电所运行方便、维护简单，提高劳动生产率和营运效益，实现减人增效。
3）减少二次设备间的连接，节约控制电缆。4）减少变电所设备的配置，避免设备重复设置，实现资源共享。
5）减少变电所占地面积，降低工程造价。3.0.3变电所计算机监控系统的选型应做到安全可靠、经济适用、技术先进、符合国情。应采用具有开放性和可扩充性，抗干扰性强的、成熟可靠的产品。
3.0.4变电所计算机监控系统应能实现对变电所可靠、合理、完善的监视、测量、控制，并具备遥测、遥信、遥调、遥控等全部的远动功能，具有与调度通信中心计算机系统交换信息的能力。
3.0.5变电所计算机监控系统的设计除执行本规程外，还应执行有关标准、规范和规程、规定。3
4主要术语
4.0.1分层式hierarchica
一种将元素按不同级别组织起来的方式。其中，较上级的元素对较下级的元素具有控制关系。4.0.2分布式distnibuted
指变电所计算机监控系统的构成在资源逻辑或拓扑结构上的分布、主要强调丛系统结构的角度来研究处理上的分布问题和功能上的分布问题。
4.0.3分散式decentralized
指变电所计算机监控系统的构成在物理意义上相对于集中而言，强调了要面向对象和地理位置上的分散。4.0.4数据采集dataacquisition将现场的各种电气量及状态信号转换成计算机能识别的数字信号，并存入计算机系统。
4.0.5数据处理dataprocessing
对相关设备的各种数据进行系统化操作，用于支持系统完成监测、保护、控制和记录等功能。4.0.6监控monitoringandcontrol通过对系统或设备进行连续或定期的监测来核实功能是否被正确执行，并使它们的工作状况适应于变化的运行要求。4.0.7接口interface
两个不同系统或实体间的界面或连接设备。4..8通信规约communicationprotocol启动和维持通信所必需的产格约定，即必须有一套关于信息传输顺序、信息格式和信息内容等约定。4.0.9串行通信serialcommunication两台设备之间（或称点对点之间）的所有通信通过单一一通信4
通道串行传输的一种方式。
4.0.10间隔层baylevel
由（智能）I/O单元、控制单元、控制网络和保护接口机等构成，面向单元设备的就地测量控制层。4.0.11站控层stationlevel
由主机或/和操作员站、工程师站、远动接口设备等构成，面向全变电所进行运行管理的中心控制层。4.0.12继电小室relaykiask
位于配电装置内或附近，安装继电保护、自动装置、变送器、电能积算及记录仪表、辅助继电器屏、就地控制层设备的独立小间。
4.0.13电磁骚扰electromagneticdisturbance使器件、设备或系统性能降低的任何电磁现象。4.0.14电磁干扰electromagneticinterference（EMI）由电磁骚扰所引起的设备、传输通道或系统性能的降低。4.0.15抗扰性immunity（todisturbance）器件、设备或系统在电磁骚扰存在时，不降低性能运行的能力。
4.0.16电磁兼容性electromagneticcompatibility（EMC）设备或系统在其所处的电磁环境中正常工作，并要求不对该环境中其他设备造成不可承受的电磁骚扰的能力。5
