【DL电力标准】 水电水利工程施工机械安全操作规程塔带机

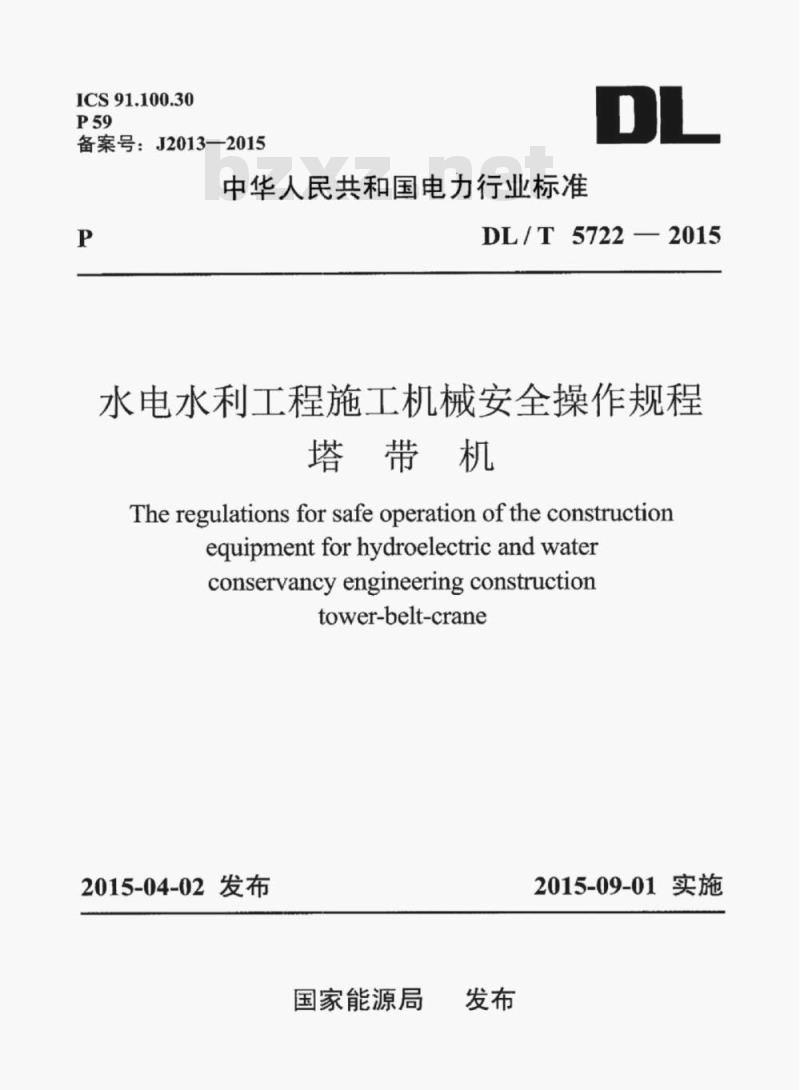

ICS91.100.30
备案号：J2013—2015
中华人民共和国电力行业标准
DL/T5722—2015
水电水利工程施工机械安全操作规程塔带机
The regulations for safe operation of the constructionequipmentforhydroelectricandwaterconservancyengineeringconstructiontower-belt-cranewwW.bzxz.Net
2015-04-02发布
国家能源局
2015-09-01实施
中华人民共和国电力行业标准
水电水利工程施工机械安全操作规程塔带机
Theregulationsfor safeoperationof theconstructionequipmentforhydroelectricandwaterconservancyengineeringconstructiontower-belt-crane
DL/T57222015
主编机构：中国电力企业联合会批准部门：国家能源局
施行日期：2015年9月1日

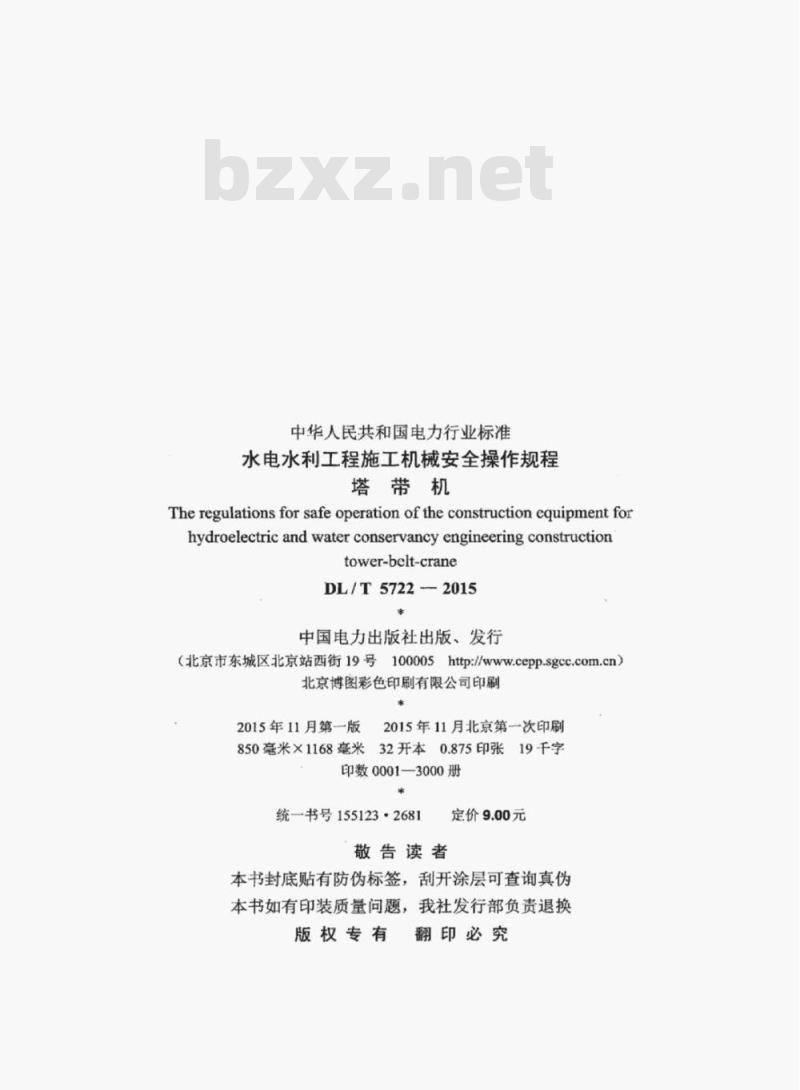

中华人民共和国电力行业标准
水电水利工程施工机械安全操作规程塔带机
Theregulationsforsafeoperation of theconstructionequipmentforhydroelectricandwaterconservancyengineeringconstructiontower-belt-crane
DL/T5722—2015
中国电力出版社出版、发行
（北京市东城区北京站西街19号100005http://cepp.sgcc.com.cn）北京博图彩色印刷有限公司印刷*
2015年11月第一版
2015年11月北京第一次印刷
850毫米×1168毫米32开本0.875印张19千字印数0001—3000册
统—书号155123·2681
敬告读者
定价9.00元
本书封底贴有防伪标签，刮开涂层可查询真伪本书如有印装质量问题，我社发行部负责退换版权专有
翻印必究
DL/T57222015

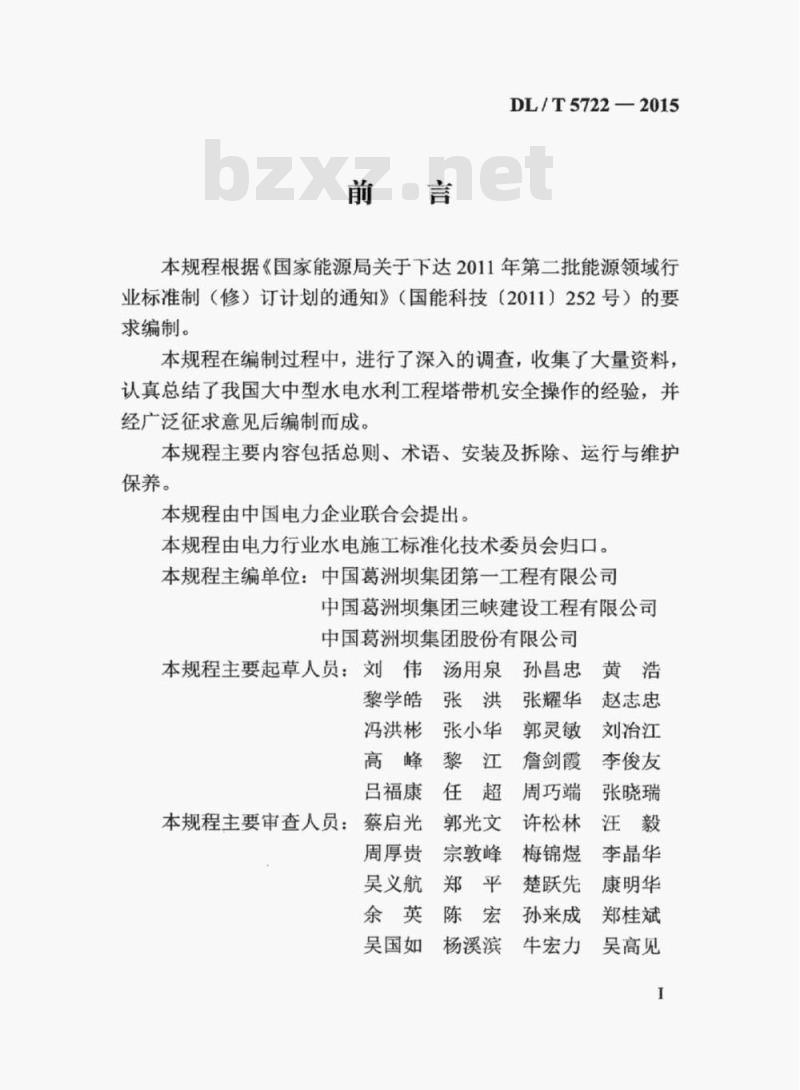

本规程根据《国家能源局关于下达2011年第二批能源领域行业标准制（修）订计划的通知》（国能科技（2011）252号）的要求编制。
本规程在编制过程中，进行了深入的调查，收集了大量资料，认真总结了我国大中型水电水利工程塔带机安全操作的经验，并经广泛征求意见后编制而成。
本规程主要内容包括总则、术语、安装及拆除、运行与维护保养。
本规程由中国电力企业联合会提出。本规程由电力行业水电施工标准化技术委员会归口。本规程主编单位：中国葛洲坝集团第一工程有限公司中国葛洲坝集团三峡建设工程有限公司中国葛洲项集团股份有限公司
孙昌忠黄浩
本规程主要起草人员：刘伟汤用泉黎学皓
冯洪彬
吕福康
本规程主要审查人员：蔡启光
周厚贵
吴义航
吴国如
张耀华
张小华
郭灵敏
黎江广
詹剑霞
任超周巧端
郭光文
宗敦峰
许松林
梅锦煜
楚跃先
孙来成
杨溪滨
牛宏力
赵志忠
刘治江
李俊友
张晓瑞
李晶华
康明华
郑桂斌
吴高见
DL/T57222015

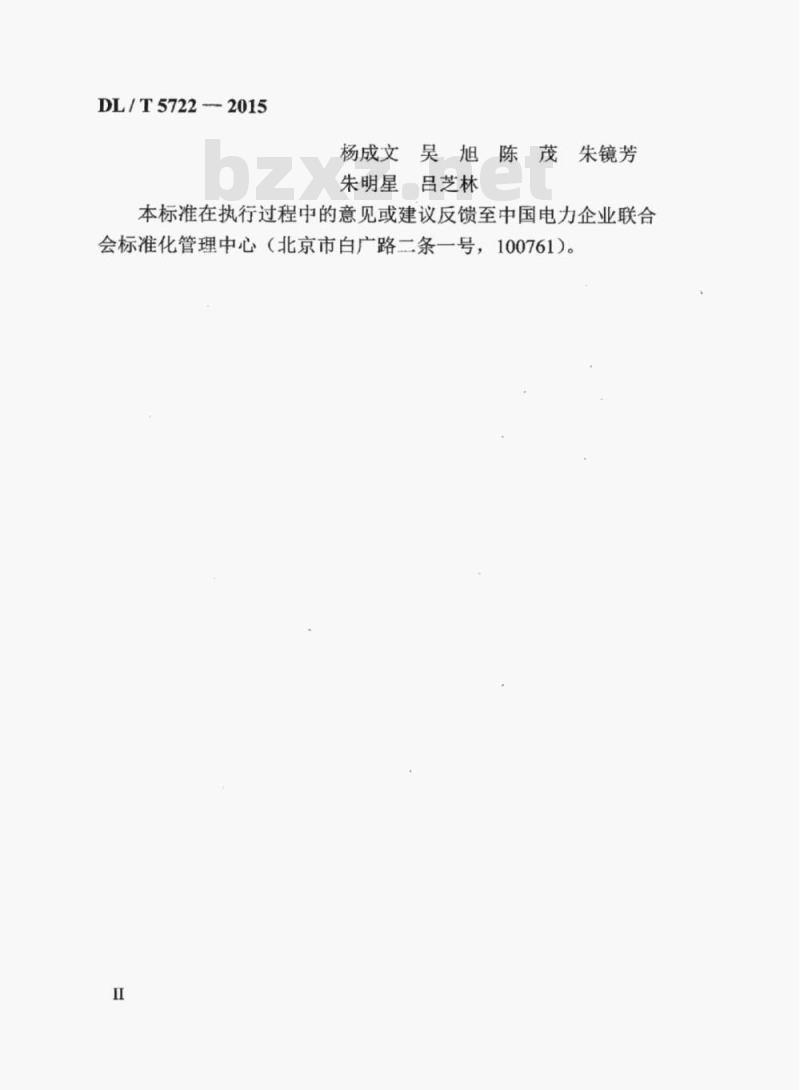

杨成文吴旭陈茂朱镜芳
朱明星吕芝林
本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心（北京市白广路二条一号，100761）。Ⅱ
1总则
2术语…
3安装及拆除
3.1一般规定
3.2塔带机结构安装
胶带机系统结构安装
电气及液压系统安装
试验及验收
般规定
启动·
停机…
4.5交接班
5维护保养
本标准用词说明
引用标准名录
附：条文说明…
DL/T57222015
DL/T5722—2015
Foreword
General provisions ..
Contents
Assembly and dismantling
3.1 Basic provision
Structure assemblying of thetower belt crane3.2
Structure assemblying for thebelted conveyer system3.4Assemblying ofthe electrical andhydraulic system.3.5
Testsand checking&acceptance3.6
Dismantling
Operating
Basicprovision
Start of the equipment .
4.3Inoperationoftheequipment4.4 Stop ofthe equipment
4.5Shiftchange
5Maintenance\
Explanation of wording inthis code.Listofnormativestandards
Additions:Explanation ofprovisions.IV
DL/T5722—2015
为规范塔带机设备安全操作，制定本规程。本规程适用于塔带机的安装及拆除、运行与维护保养。1.0.3
塔带机应经检验合格后方可使用。1.0.4
作业人员应经培训合格后方可上岗。1.0.5
塔带机运行操作时，除应符合本规程和设备使用技术要求外，还应符合国家现行有关标准的规定。1
DL/T57222015
2术语
2.0.1塔带机tower-belt-crane
由塔机、胶带机系统、爬升套架和自顶升系统组成，既能使胶带机具有回转、俯仰和升降功能，又具有起重机功能的机械。根据基础形式分为固定式和移动式，根据塔身形式分为塔筒式和桁架式。
2.0.2供料线beltedconveyorsystem由一条或多条胶带机组成，向塔带机连续输送混凝土的胶带机系统。
2.0.3电子安全导管electricsafetyconduit装配在胶带机出料端和溜管之间，防止溜管堵塞超载的一种装置，由荷载传感器、触发器和漏斗组成。2.0.4象鼻溜管trunk-chutedhose具有防止垂直输送混凝土离析作用的橡胶软管。2.0.5爬升套架climbingcasingframe套装在塔机塔身结构上，具有爬升功能，用于改变胶带机高度，同时为胶带机提供支点的装置。2.0.6上料胶带机beltedfeeder
供料线中与塔带机爬升套架相连接的胶带机。2.o.7转料胶带机connectingbeltconveyor在爬升套架内连接上料胶带机与塔带机布料系统的胶带机。2.0.8内布料胶带机innerbelteddistributionconveyorforconcretetobeplaced
末端悬挂在爬升套架下部，前端通过钢丝绳滑轮组向上斜拉：至套架上部，可作回转和俯仰运动的胶带机。2
DL/T5722—2015
2.0.9外布料胶带机outsidebelteddistributionconveyorforconcretetobeplaced
一端悬挂在内布料胶带机头部下并由一个转盘支架相连，桁架中部有一个悬挂点由塔带机大钩悬吊，可作回转和俯仰运动的胶带机。
DL/T57222015
3安装及拆除
3.1一般规定
3.1.1安装及拆除前应编制安装方案及专项安全措施，并进行技术、安全交底。
3.1.2安装及拆除单位应具有相应的安装及拆除资质。3.1.3
安装及拆除现场安装条件应满足设备使用说明书安装要求。3.1.4
安装及拆除过程中应设专职安全员，负责各项安全工作的监督、检查和落实。
安装及拆除作业应满足《水电水利工程施工作业人员安全技术操作规程》DL/T5373和《水电水利工程施工通用安全技术规程》DL/T5370的要求。
安装及拆除施工现场，应统一指挥，指挥信号应符合相关规定。
大件起吊应按以下要求执行：
全面检查起吊设备的安全性、稳定性、可靠性；2
起吊钢丝绳应采取防滑、防脱落等措施：3
构件棱角处的起吊钢丝绳应采取保护措施：起吊时应系有缆风绳。
基础理件安装应满足设备安装技术要求。3.1.9
基础技术指标达到设备安装要求时方可进行结构件的安装。3.2塔带机结构安装
3.2.1塔带机的安装技术要求应遵守《塔式起重机安全规程》GB5144的相关规定。
DL/T57222015
3.2.2塔带机的安装顺序应按设备安装要求进行。3.2.3固定塔筒式塔带机基础节安装应按以下要求执行：1基础节应按照基础设计图要求安装；2基础节吊装前，基础螺栓的安装精度、二期混凝土强度应符合设备安装技术要求：
3地脚螺栓的紧固，应达到厂家规定的力矩要求；4地脚螺母紧固完成后，应进行防松动处理。3.2.4固定桁架式塔带机基础节应在基础平面度复测合格后方可安装。
3.2.5移动式塔带机应在轨道安装完毕并复测达到技术要求后，方可进行结构安装。
3.2.6塔节宜使用专用吊具进行吊装。3.2.7
结构件就位时，严禁将头、手等人体部位伸入结合面内。3.2.8回转平台高强度螺栓的紧固，应分次、交叉、逐个进行。其螺栓张紧力矩应达到设备安装技术要求。3.2.9在塔带机顶升前，应编制特殊情况应急预案，并全面检查调整结构及顶升液压系统，在确认符合顶升要求后方可开始顶升。3.2.10在顶升过程中，顶升应连续作业、一次完成，并保持塔节的铅直状态。
3.2.11塔节电梯的安装应满足设备安装的技术要求。3.2.12爬升套架的安装所使用的支承马凳应布置合理、平稳牢固，其高度应满足两平台间桁架系统的组装要求。3.2.13爬升套架分两层组装立柱及联系梁，上平台安装动力房，下平台安装电器柜及内布料胶带机的俯仰卷扬机。3.3胶带机系统结构安装
3.3.1转料胶带机、内布料胶带机及外布料胶带机的安装应遵守《带式输送机安全规范》GB14784的要求。3.3.2布料胶带机安装顺序应为转料胶带机、内布料胶带机、外5
