标准号:
DL/T 696-1999
标准名称:
软母线固定金具
标准类别:
电力行业标准(DL)
标准状态:
现行-
发布日期:
2000-02-24 -
实施日期:
2000-07-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
1.37 MB

点击下载
标准简介:
标准下载解压密码:www.bzxz.net
本标准规定了软母线固定金具的型式尺寸及技术要求等内容。本标准适用于户外配电装置中,固定软母线于支柱瓷绝缘子上及双、三软母线固定间隔距离,固定组合软母线的圆环和终端固定金具。 DL/T 696-1999 软母线固定金具 DL/T696-1999

部分标准内容:

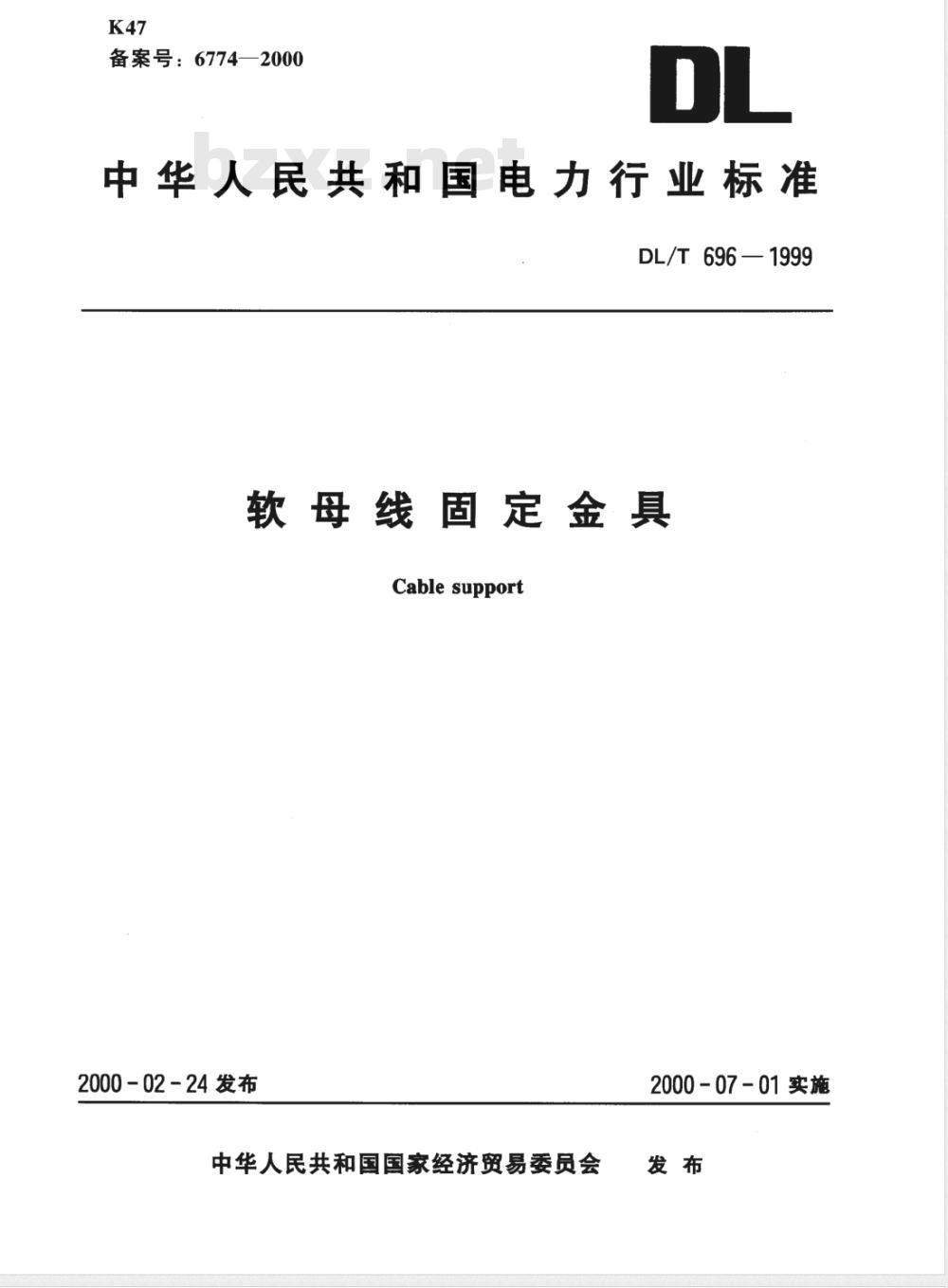

备案号:6774—2000
中华人民共和国电力行业标准
DL/T 696—1999
软母线固定金具
Cable support
2000-02-24 发布
中华人民共和国国家经济贸易委员会2000-07-01实施
DL/T696—1999

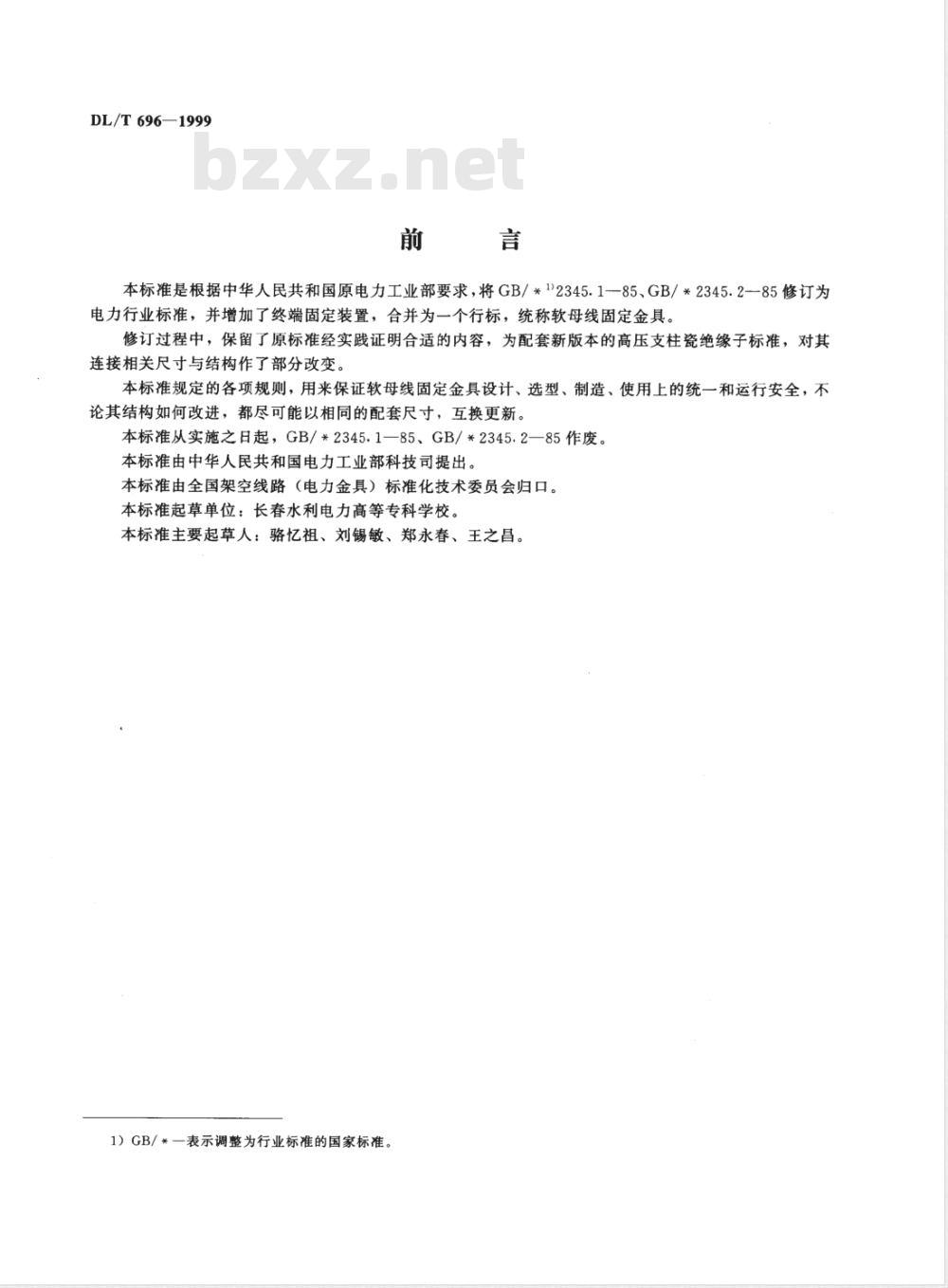

本标准是根据中华人民共和国原电力工业部要求,将GB/*1\2345.185、GB/*2345.2—85修订为电力行业标准,并增加了终端固定装置,合并为一个行标,统称软母线固定金具。修订过程中,保留了原标准经实践证明合适的内容,为配套新版本的高压支柱瓷绝缘子标准,对其连接相关尺寸与结构作了部分改变。本标准规定的各项规则,用来保证软母线固定金具设计、选型、制造、使用上的统一和运行安全,不论其结构如何改进,都尽可能以相同的配套尺寸,互换更新。本标准从实施之日起,GB/*2345.1—85、GB/*2345.2—85作废。本标准由中华人民共和国电力工业部科技司提出。本标准由全国架空线路(电力金具)标准化技术委员会归口。本标准起草单位:长春水利电力高等专科学校。本标准主要起草人:骆忆祖、刘锡敏、郑永春、王之昌。1)GB/一表示调整为行业标准的国家标准。DL/T696—1999

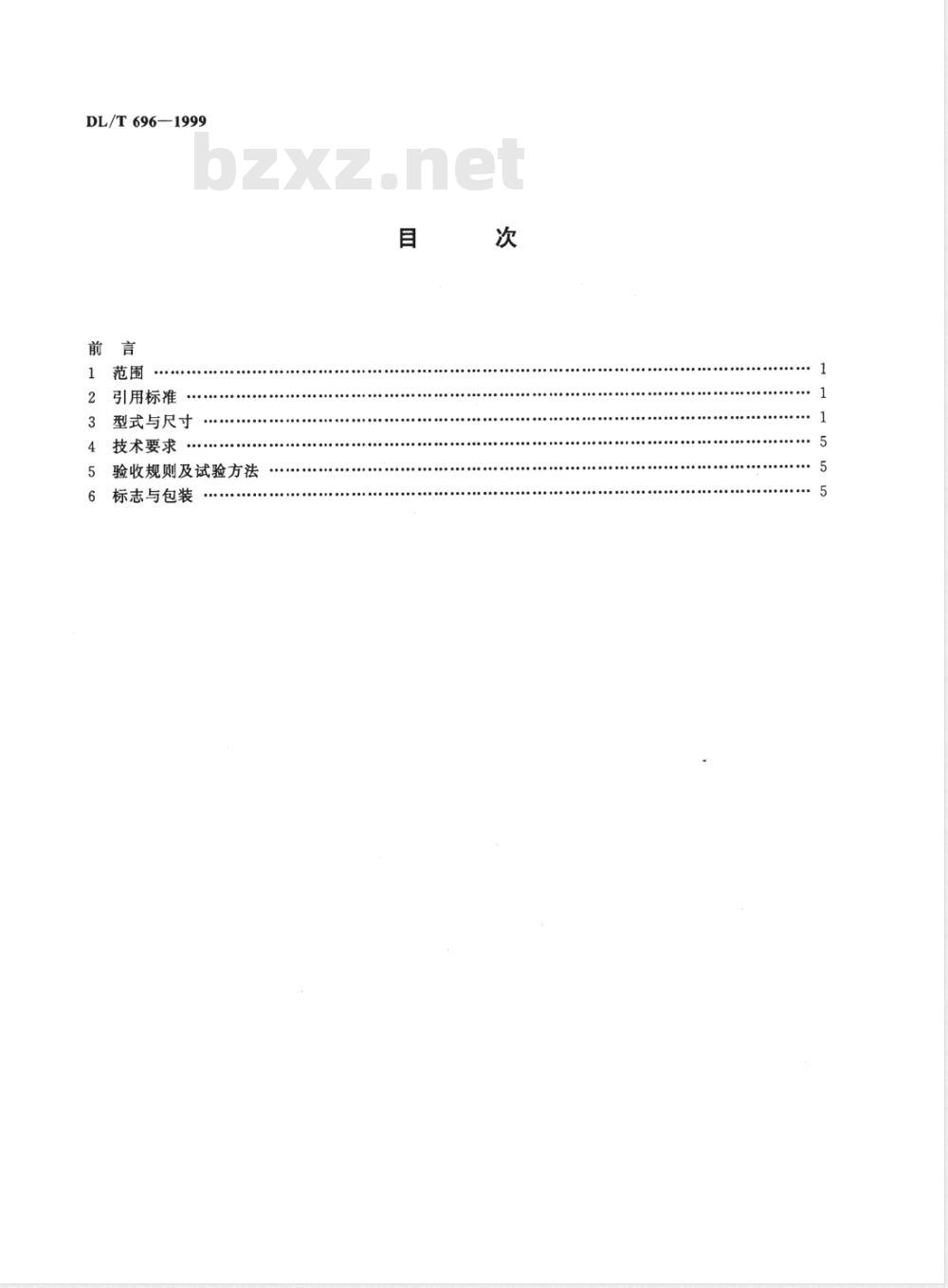

引用标准
型式与尺寸
技术要求
验收规则及试验方法
标志与包装
..........0.

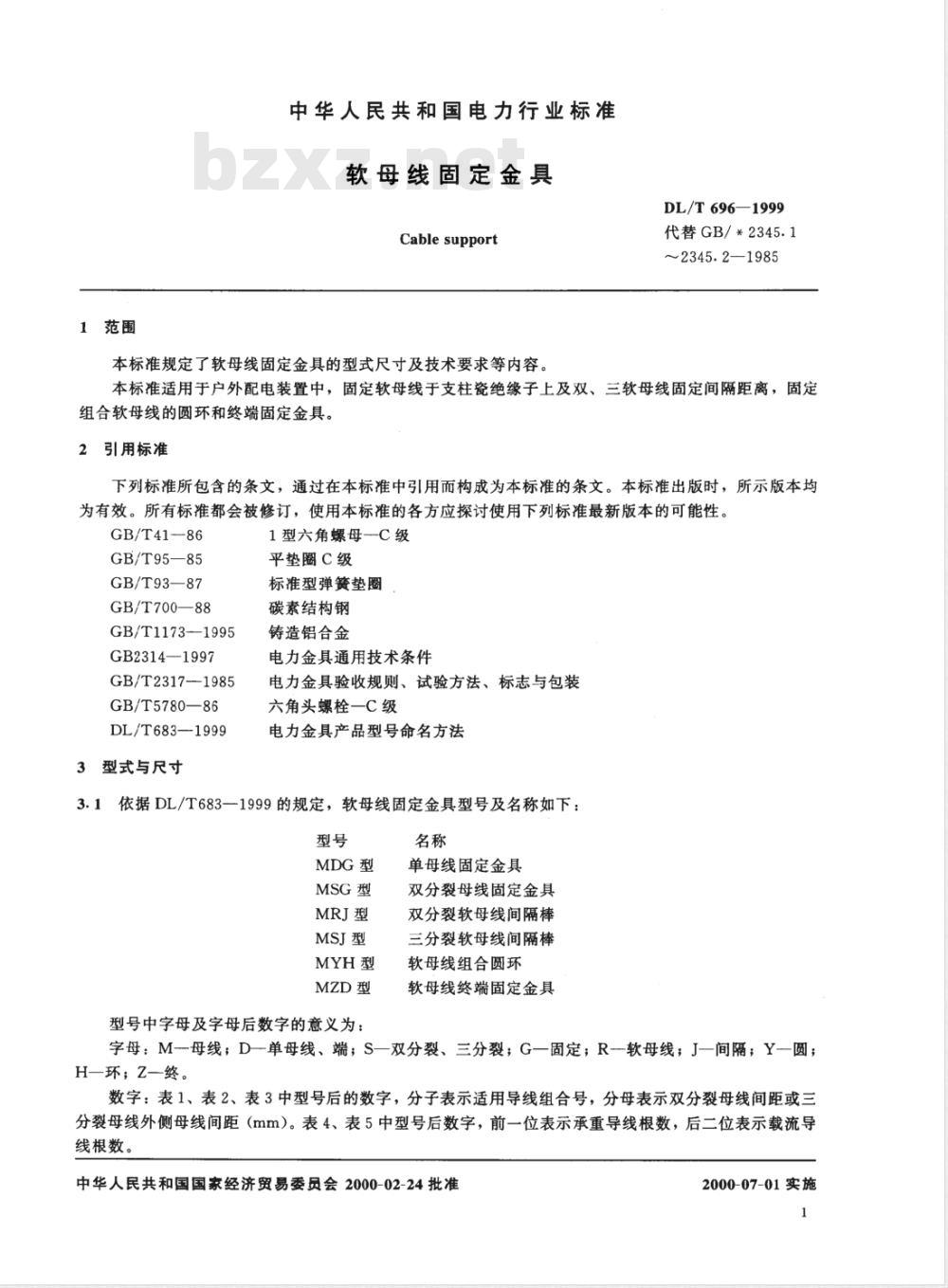

1范围
中华人民共和国电力行业标准
软母线固定金具
Cable support
本标准规定了软母线固定金具的型式尺寸及技术要求等内容。DL/T696—1999
代替GB/*2345.1
~2345.2—1985
本标准适用于户外配电装置中,固定软母线于支柱瓷绝缘子上及双、三软母线固定间隔距离,固定组合软母线的圆环和终端固定金具。2引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T41—86
GB/T95—85
GB/T93—87
GB/T700—88
GB/T1173—1995
GB2314—1997
GB/T2317---1985
GB/T5780—86
DL/T683—1999
3型式与尺寸
1型六角螺母一C级
平垫圈C级
标准型弹簧垫圈
碳素结构钢
铸造铝合金
电力金具通用技术条件
电力金具验收规则、试验方法、标志与包装六角头螺栓一C级
电力金具产品型号命名方法
3.1依据DL/T683一1999的规定,软母线固定金具型号及名称如下:型号
MDG型
MSG型
MRJ型
MSJ型
MYH型
MZD型
型号中字母及字母后数字的意义为:名称
单母线固定金具
双分裂母线固定金具
双分裂软母线间隔棒
三分裂软母线间隔棒
软母线组合圆环
软母线终端固定金具
字母:M-母线;D一单母线、端;S一双分裂、三分裂;G一固定;R软母线;J一间隔;Y一圆;H—环;Z—终。
数字:表1、表2、表3中型号后的数字,分子表示适用导线组合号,分母表示双分裂母线间距或三分裂母线外侧母线间距(mm)。表4、表5中型号后数字,前一位表示承重导线根数,后二位表示载流导线根数。免费标准bzxz.net
中华人民共和国国家经济贸易委员会2000-02-24批准2000-07-01实施
DL/T696—1999
3.2单、双分裂母线固定金具的型式,适用范围及主要尺寸应符合图1及表1的规定。(a)
(a)单分裂软母线;(b)双分裂软母线图1单、双分裂软母线固定金具
表1单、双分裂软母线固定金具型式、适用母线直径及主要尺寸型号
MSG-4/120
MSG-5/120
MSG-6/120
MSG-4/200
MSG-5/200
MSG-6/200
MSG-4/400
MSG-5/400
MSG-6/400
MSG-9/400
MSG-10/400
适用母线直径
18.1~22.0
23.0~29.0
29.1~35.0
18.1~22.0
23.0~29.0
29.1~35.0
18.1~22.0
23.0~29.0
29.1~35.0
18.1~22.0
29.1~35.0
50.0~55.0
主要尺寸
与支柱绝缘
子配合尺寸
双分裂软母线间隔棒的型号、适用母线直径及主要尺寸应符合图2及表2的规定。2
MRJ-4/120
MRJ-5/120
MRJ-6/120
MRJ-4/200
MRJ-5/200
MRJ-6/200
MRJ-4/400
DL/T696-1999
图2双分裂软母线间隔棒
双分裂软母线间隔棒金具型号、适用母线直径及主要尺寸表2
适用母线直径
18.1~22.0
23.0~29.0
29.1~35.0
18.1~22.0
29.1~35.0
18.1~22.0
主要尺寸
MRJ-5/400
MRJ-6/400
MRJ-9/120
MRJ-9/200
MRJ-9/400
MRJ-10/200
MRJ-10/400
适用母线外径
23.0~29.0
29.1~35.0
45.0~49.0
45.0~49.0
45.0~49.0
50.0~55.0
50.0~55.0
三分裂软母线间隔棒的型号、适用母线及主要尺寸应符合图3及表3的规定。图3三分裂软母线间隔棒
表3三分裂软母线间隔棒型号、适用母线及主要尺寸型
MSJ-9/240
MSJ-10/240
适用母线
导线型号
LGJQT-900
LGKK-600
LGJQT-1400
主要尺寸
DL/T696—1999
软母线组合圆环的型号、适用母线及主要尺寸应符合图4及表4的规定。西
图4软母线组合圆环
表4软母线组合圆环型号、适用母线及主要尺寸适
根数X型号
承重导线
MYH(2+8)
MYH(2+12)
MYH(2+16)
MYH(2+20)
MYH(2+24)
LGJ-185/10
LGJ-240/30
LGJ-300/15
LGJ-400/20
配套联
板型号
载流导线
LJ-120
LJ-150
LJ-185
主要尺寸
软母线终端固定金具的型号、适用母线最大范围及主要尺寸应符合图5及表5的规定。技具体情况确定
图5软母线终端固定金具
MZD(2+8)
MZD(2+12)
MZD(2+16)
MZD(2+20)
MZD(2+24)
DL/T696—1999
表5软母线终端固定金具型号、适用母线最大范围及主要尺寸适用母线最大范围
[LGJ-185
LLGJ-240
注LGJ-钢芯铝绞线;LJ一铝绞线。4技术要求
根×(宽×厚)
2×(100×10)
LJ-120
LJ-150
LJ-185
主要尺
3×(125×10)或4×(125×10)
3×(125×10)或4×(125×10)
3×(125×10)或4×(125×10)槽形母线[200×90×10]或
[200×90×12](高×宽×厚)
4.1软母线固定金具一般技术条件应符合GB2314的规定。4.2材质与紧固件:
4.2.1单、双分裂母线的固定金具底座、上盖及线夹、双分裂软母线、三分裂软母线间隔棒线夹、组合圆环、终端金具压板,按GB/T1173选料,采用牌号不低于ZL102铝合金制造。MRJ-10/200、MRJ-10/400用于耐热和扩径导线的线夹,采用牌号为ZL104的铝合金制造。4.2.2组合圆环、终端金具圆环、耳板、盖板、底座按GB/T700《碳素结构钢》选料,采用牌号不低于Q235的钢材制造。
4.2.3螺栓按GB/T5780选用。
螺母按GB/T41选用。
垫圈按GB/T95选用。
4.2.6弹簧垫圈按GB/T93选用。
4.2.7单、双分裂软母线固定金具,当螺母压人或铸造在底座下部时,必须采用合适的工艺,保证螺母轴线与底座平面的垂直度不大于0.15mm。5
验收规则及试验方法
软母线固定金具的验收及试验按GB2317进行。6标志与包装
软母线固定金具的标志与包装按GB2317规定进行。
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
