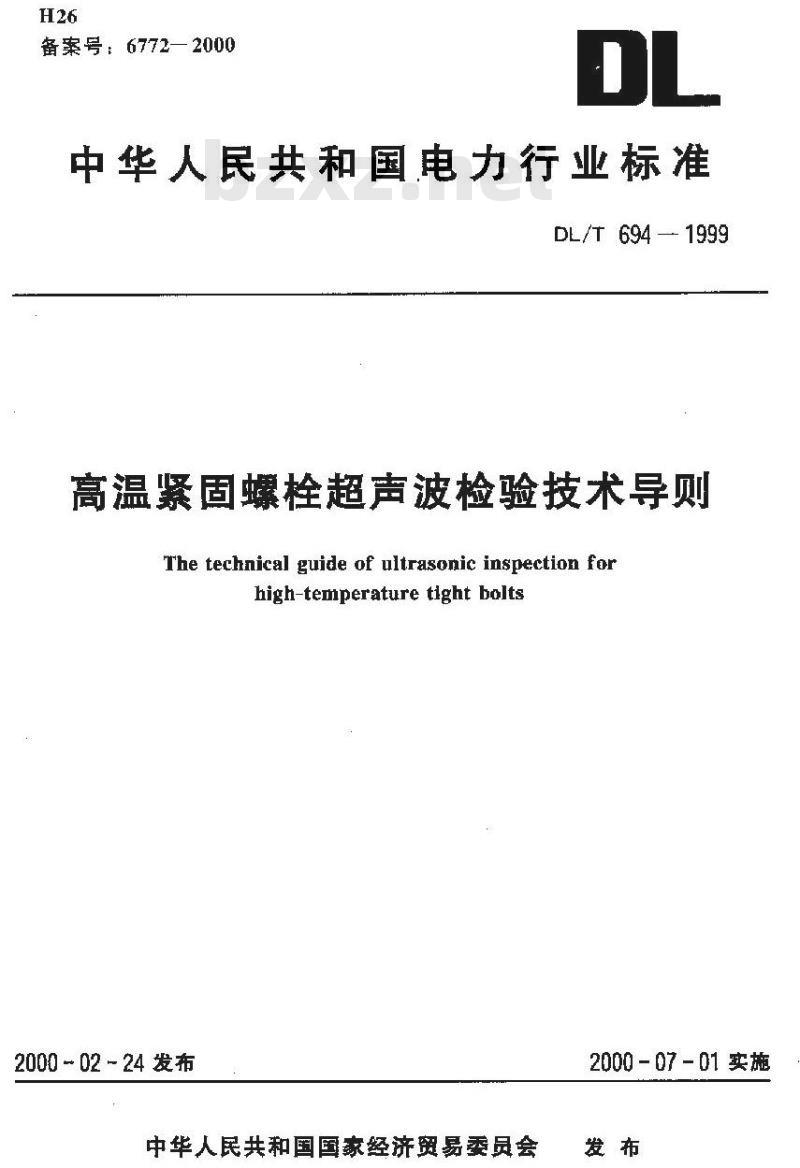

【电力行业标准(DL)】 高温紧固螺栓超声波检验技术导则

备案号：6772—2000
中华人民共和国电力行业标准
DL/T 694 1999
高温紧固螺栓超声波检验技术导则The technical guide of ultrasonic inspection folhigh-temperature tight bolts2000~02 ~24发布
中华人民共和国国家经济贸易委员会2000-07-01实施
DL/T 694—1999

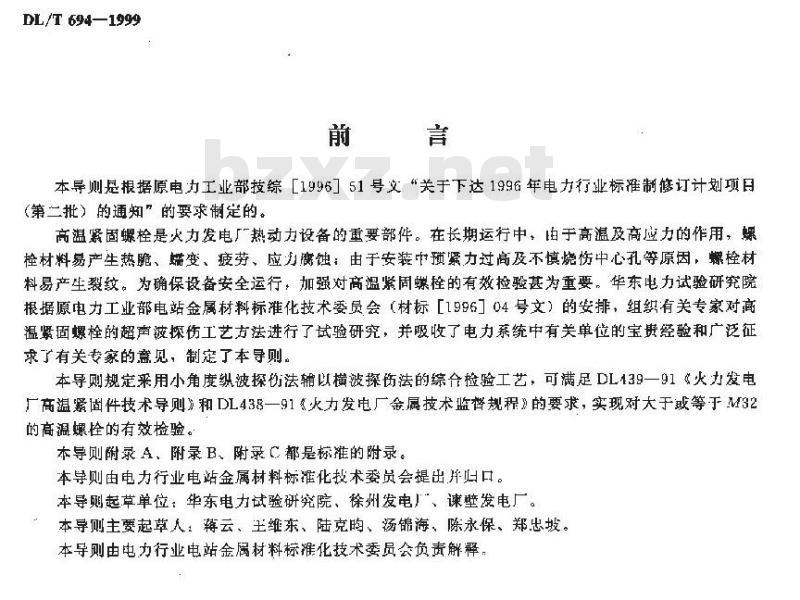

本导则是根据原电力工业部技综［1996］51号文“关于下达1996年电力行业标准制修订计划项臣（第二批）的通知，的要求制是的。高温紧固螺栓是火力发电厂热动力设备的重要部件。在长期运行中，由于高温及高应力的作用，螺栓材料易产生热脆、螨变、疲劳、应灯腐蚀：由于安装中预紧力过高及不慎烧榜中心孔等原因、爆栓材料易产生裂纹。为确保设备安全运行，加强对高温紧固螺栓的有效检验甚为重要，华东电力试验研究院报据原电力工业部电站金属材料标准化技术委员会（材标［199604号文）的安排，组织有关专家对商温紧固螺栓的超声波探伤工艺古法进行了试验研究，并吸收了电力系统中有关单位的宝贵经验和广泛征求了有关专家的盒见，制定了本导则。本导则规定采用小角度纵波探伤法辅以横波探法的综合检验工艺，可满足DL139一91《火力发电广商温紧固件技术导则》和DL438一91火力发电厂金属技术监督规程》的要求，实现对大于或等于M32的高温螺栓的有效检验。
本导即谢录A，闭录B、附最C都是标雅的附录。本导则由电力行业电站金属材料标准化技术委员会提出归口。本导则起草单位：华东电力试验研究院、徐州发电厂、谏壁发电厂。：本导则主要起草人：蒋云、王维东、陆克昀、汤锦海、陈永保、郑忠坡。本导则由电力行业电站金属材料标摊化技术委员参负责解释，DL/T 6941999

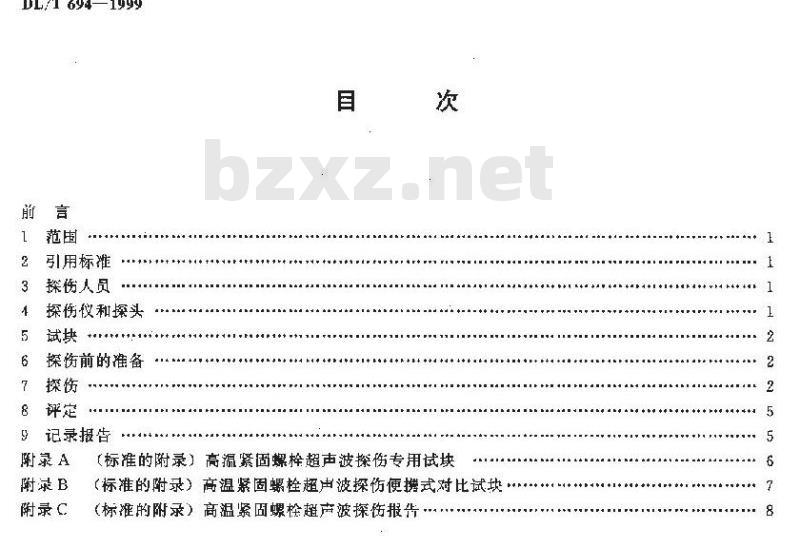

引用标准
探伤人员
探伤仪和操头
探伤前的准备
记录报告
附录A
附录B
附录C
【标准的附录】高温紧固螺栓超声波探伤专用试块（标准的附录）高温紧固螺栓超声波探伤便携式对比试块（标推的附录）高温紧固螺栓翻声坡探莅报告2

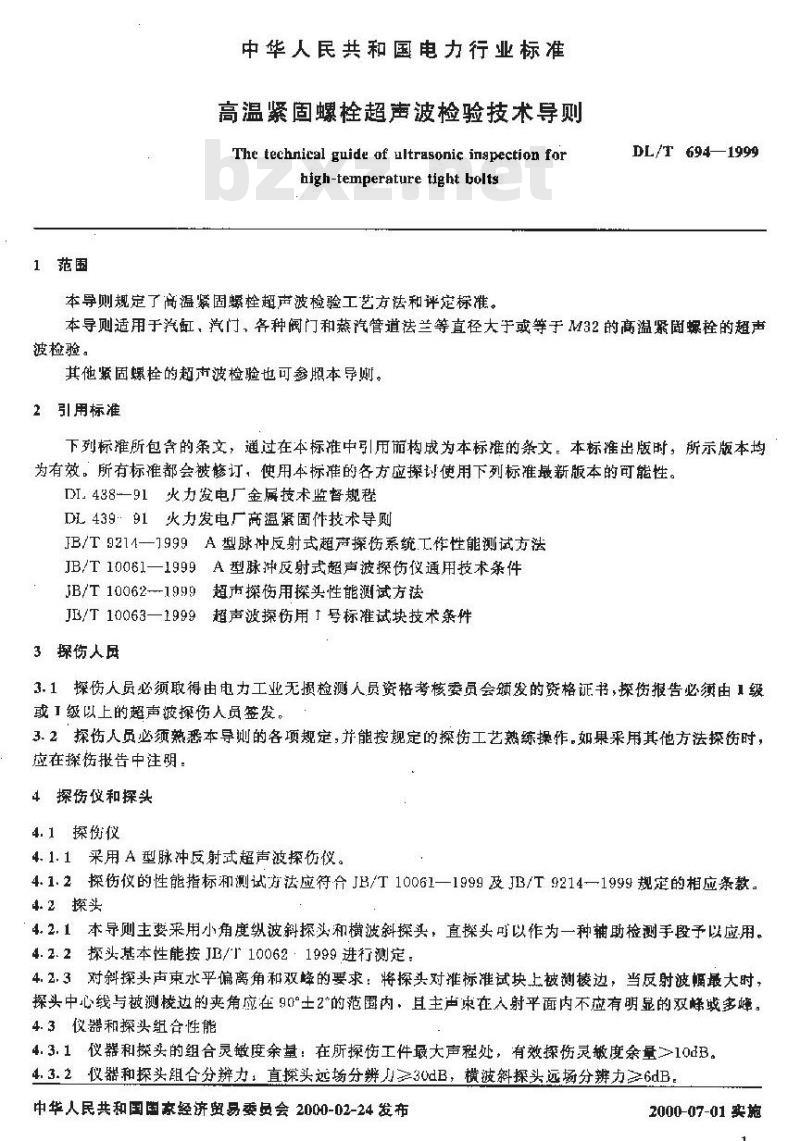

1范围
中华人民共和国电力行业标准
高温紧固螺栓超声波检验技术导则The technical guide of ultrasonic inspection forhigh-temperaturetightbolts
本导则规定了高温紧固螺栓超声波检验工艺方法和评定标准。DL/T694—1999
本导则适用于汽缸，汽门，各种阀门和蒸汽管道法兰等直径大于或等于M32的高温紧固螺栓的超声波检验。
其他紧固螺栓的超市波检验也可参照本导则。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标推的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。DI.43891火力发电厂金属技术监督规程DL439：91火力发电厂高温紧固件技术导则JB/T9214—1999A型脉冲反射式超声探伤系统工.作性能测试方法JB/T10061—1999A型脉冲反射式超声波探伤仪通用技术条件JB/T10062--1999超市探伤用探头性能测试方法JB/T10063—1999超声波探伤用1号标准试块技术条件3探伤人员
3.1探伤人员必须取得由电力工业无损检测人员资格考核委员会颁发的资格证书，探伤报告必须由！级或I级以上的超声波探伤人员签发。3.2探伤人员必须熟悉本导测的各项规定，并能按规定的探伤工艺熟练操作，如果采用其他方法探伤时，应在探报告中注明：
4探伤仪和探头
4.1探稳仪
4. 1.1采用A型脉冲反射式超声波探伤仪。4.1.2探伤仪的性能指标和测试方法应符合JB/T10061—1999及JB/T9214—1999规定的相应条款。4.2揉头
4.2.1本导则主要采用小角度纵波斜探头和横波斜探头，直探头可以作为一种辅助检测手段予以应用。4.2.2探头基本性能按JB/T10062：1999进行测定，4.2.3对斜探头声束水平偏离角和双峰的要求：将探头对推标准试块上被翘棱边，当反射波幅最大时，探头中心线与被测栈边的夹角应在90°土2*的范围内，且主声束在人射平面内不应有明显的双峰或多峰。4. 3 仪器和探头组合性能
4.3.1仪器和探头的组合灵敏度余量：在所探伤工件最大声程处，有效探伤灵敏度余量10B。4.3.2仪器和探头组合分辩力，直操头远场分辨力三30dB，横波斜探头远场分辨力26dB，中华人民共和国国家经济贸易委员会2000-02-24发布2000-07-01实施
DL/T 694—1999

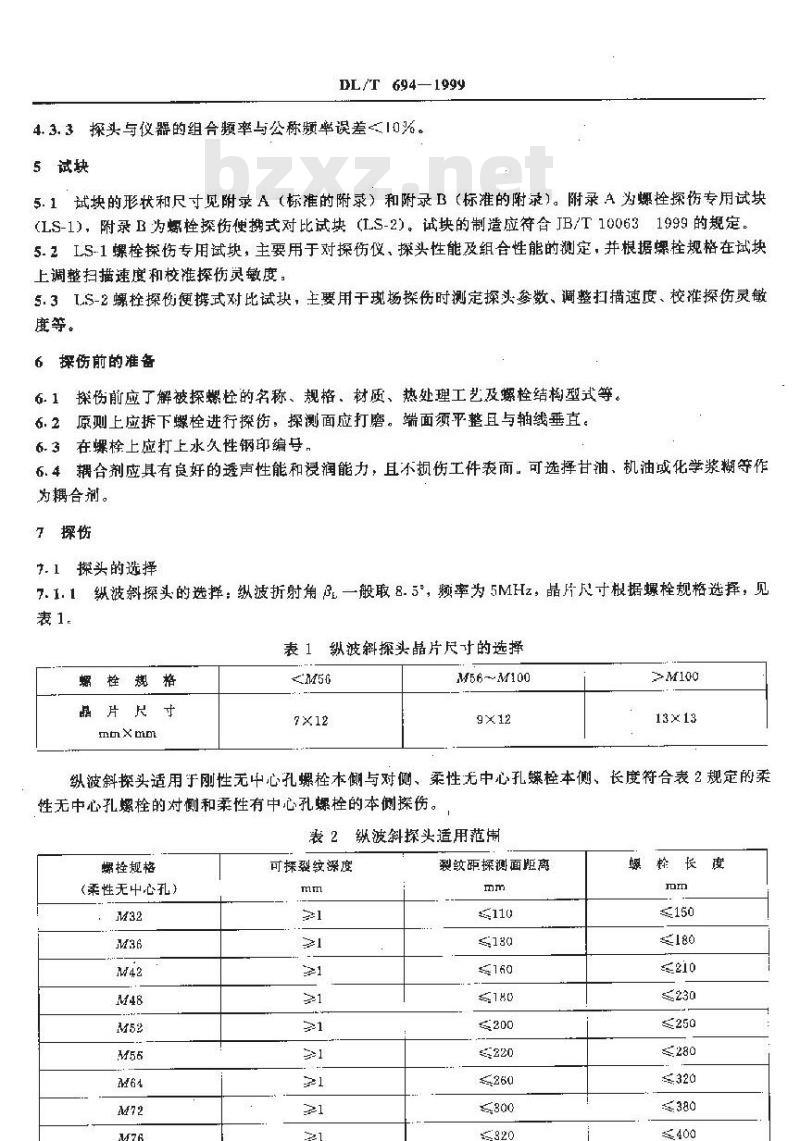

4.3.3探头与仪器的组合频率与公称频率误差<10%。5试块
5.1试块的形状和尺寸见附录A（标准的附录）和附录B（标准的附录）。附录A为螺栓探伤专用试块（LS-1)，附录B为螺栓探伤便携式对比试块（LS-2）。试块的制造应符食JB/T100631999的规定，5.2工S-1螺栓探伤专用试块，主要用于对探伤仪，探头性能及组合性能的测定，并根据螺栓规格在试块上调整扫描速度和校准探仿灵敏度5.3LS-2螺探伤便携式对比试块，主要用于现场操伤时测定探头参数、调整打描速度、校准探伤灵敏度等。
6 探伤前的准备
6.1操伤前应了解被探螺检的名称、规格、材质、热处理工艺及螺栓结构型式等，6.2原则上应拆下螺栓进行探伤，探测面应打磨。端面须平整且与轴线垂直。6.3在螺栓上应打上水久性钢印编号，6.4耦合剂应其有良好的透声性能和浸润能力，且不损伤工件表面。可选择甘油、机油或化学浆糊等作为耦合剂。
7探伤
了1操头的选择
7.1.1纵被斜探头的选摔：纵波折射角BL一般取8.5，频率为5MHz：晶片尺寸根据螺栓规格选挥，见表1.
表1纵波斜探头晶片尺寸的选择
螺栓规格
晶片尺寸
M56~M100
13×13
纵波斜探头适用于刚性无中心孔螺栓本侧与对侧、柔性无中心孔螺栓本侧、长度符合表2规定的柔性无中心孔螺栓的对侧和柔性有中心孔螺栓的本侧探伤。表2纵波斜探头适用范制
螺栓规格
（柔性无中心孔）
可探裂纹深度
裂纹距探测面距离
螺长度
DL/T 694—1999
7.1.2横波斜探头的选择：K值一般取1.5~~1.7，率为5MHa，晶片尺寸为8mmX12mm，对于直径大于M100的螺栓，宜用2.5MHz的斜操头。横波斜探头主要用于柔性有中心孔螺栓的对侧、长度超过表2规定的柔性无中心孔螺栓对侧以及螺栓光杆部位的探伤。两端头无法放置探头的螺栓应用横波斜探头探伤。对螺栓光杆部位进行探伤时，可根据螺轻规格选择折射角3.为2.0°～~8.5°的纵波斜探头或K值为1.0～2.0的横波斜探头进行探伤。7.2扫描速度
扫描速度可利用LS-1，LS-2试块或试件进行调整。扫描速度的比例应能使仪器荧光屏显示出最大探测距离。
7.3探伤灵敏度
7. 3. 1纵波斜人射探佐灵敏度用 IS-1、J.S-2 试块调整，灵敏度的确定参照表 3。也可将螺栓的丝护反射波幅调到60必基准高度作为操伤灵敏度。表3纵波斜入射探伤灵敏度选择bZxz.net
螺格规格
32~M48
螺栓型式
雕性无中心孔
柔性无中心孔
柔性有中心孔
被探部位
探伤灵敏度
$1--6dB
$1—6dE
裂纹检测能力
注柔性无中心孔螺栓对侧纵波探伤必须满足表2的条件，否则，应采用横被探伤。2柔性有中心孔螺栓两侧端面无法放盘纵波探头时，必须采用横波操伤。7.3.2一般以探伤部位的丝扣反射波来调整横波操伤的灵敏度。判伤界限
调整方法：找到探伤部位的丝扣反射波，前后秘动探头，使反射波最强，然后调节衰减器，将丝打反射波调到60%的屏高即可。
7.4探头位置及扫套方式
7.4.1·两端为平面的刚性无中心孔螺栓采用纵波斜人射探头在端面扫查对侧，见图1。婴
图1刚性无中心孔螺栓纵皱斜入射探本侧避效，
对裂纹
图2柔性无中心孔螺栓纵波斜人射探伤7.4.2符合表2条件的柔性无中心孔螺检，采用纵被斜探头从端面可一饮扫查本侧与对侧，见图2。否则，应采用横波斜探头K1.5~K1.7扫查对侧，5
DL/T694—1999
7.4.3对于大于M18的柔性有中心孔螺栓,采用纵波斜探头分别从两头端面扫查。端面无法放置纵波探头时，应采用横波斜探头扫查，见图3。本测裂效
图3柔性有中心孔螺栓纵波斜人射、横被探伤7.4.4采用横波斜探头扭查时，调整好探伤灵敏度，找到被探部位的丝扣反射波，探头沿螺栓光杆外圆向移动，前后略作移动，懿螺栓扫查一周。7.5横被探伤时丝扣部位裂纹的识别当螺栓某个丝批部位出现裂纹时，其后邻近的第1个丝扣反射波被裂纹遮挡。当裂纹较大时，第2、第3个丝扣被也将被谢挡。如发现缺陷的反射被幅与其后的第1丝扣反射被幅之差大于或等于GdB，且指示长度大于或等于10mm时，即可判定为裂纹，见图4丝扣滋按避造情况
（）有裂纹时的波形；（b）无裂纹时的正常被形图1横波探伤时裂纹识别
7.6螺栓内孔缺陷信号的识别
可参照表3判伤界限的规定。
7.7验证方法
纵波斜人射和横波两种检测手段可以互相验证，7. 8 指示长度的测定
当探伤时发现缺陷信号后，保持探伤灵敏度不变，探头沿周向向两侧移动来测长。对于纵波斜人射法，缺陷波被幅降至与丝扣被波幅相同时，探头移动离为其指求长度。对于横波法，被遮挡的丝扣反射波升到与正常丝扣反射波相同：此时探头所移动的距离即为指示长度。8评定
器.1凡判定为裂纹的螺栓应判废8.2纵波斜人射探
8.2.1刚性螺检：
DL/T 6941999
缺陷信号波21um反射当量，指示长度学10mm，应判定为裂纹：8.2.2柔性螺栓
柔性无中心孔螺栓缺陷信号使于本侧，其反射波幅学1mm一4dB发射当量，且指示长度10mm应判定为裂纹：缺陷信号位于对侧，其反射波学1mm一1odH反射当量，且指示长度多1omm，应判定为裂纹。
b）柔性有中心孔螺栓。缺陷信号波幅多lmm反射当量，且指示长度1omm，应判定为裂纹，8.2.3凡缺陷反射波幅大于或等于丝扣波幅6cB，且指示长度产10mm，减判定为裂纹。8.3．横波探伤
丝扣部位横波探伤时，按7.5条判定裂纹。：8.4缺陷当量1mm模拟裂纹（声程位置大致相同）当量：且指示长度￥10mm，应判定为裂纹，8.5对于不足以判定为裂纹的较小信号应作好记录，并对安装位晋班行记录眼踪，便于复查，8.6应注意区别由于螺栓结构不同而产生的固有信号或变型波信号，9记录报告
高温紧固螺栓超声波探伤记录报告应包括下列内容：螺栓名称（包括轨组号），螺栓规格与材料，结构型式，螺栓编号，探伤仪型号，使用探头规格，、型号、耦合剂：表面状况，试块型号，探伤灵敏度，缺陷当量与指示长度，探伤人员，探伤口期等。报告格式见附录（标的附录）。
附录A（标准的附录）
离温繁固螺栓超声波探伤专用试块用于高温紧固螺栓超声波探伤的专用试块，采用LS-1试块，其形状和尺寸如图A所示200
1.材料为20号钢；
3.各边重真度不大于.1：
1.面精度小大于6.3m：
5、标准下面的平行度不大于0.05图A
LS-1 试块
附录B（标准的附录）
高超紧固螺栓超声波探伤便携式对比试块用于高温紧固螺栓超声波探伤的便携式试块，采用LS-2试块，其形状利尺寸如图B所示。100
材料为20+钢：
2.尺寸公美±0.1
3.各边需互度不大0.1；
4、表面粗度不大于6.3μm：
5标准孔加工面的乎行度不大0.05图BLS-2试块
