【电力行业标准(DL)】 水电水利工程启闭机设计规范

DL/T 5167 -2002

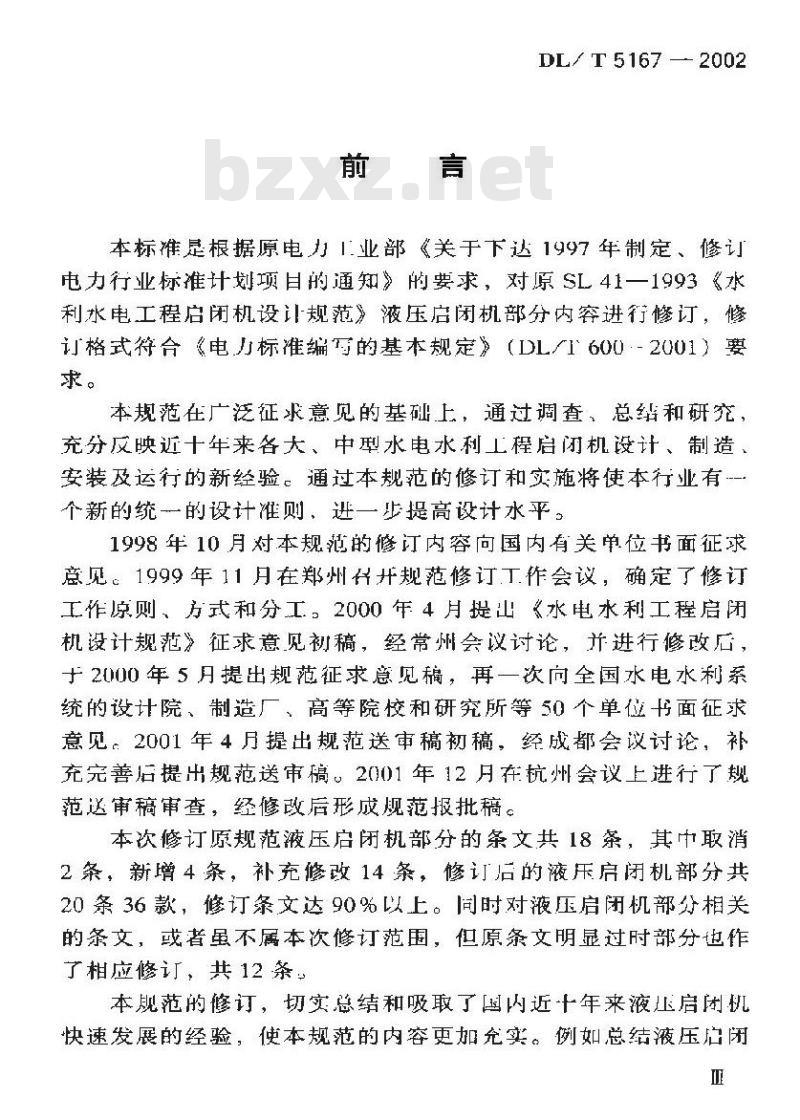

本标谁是根据原电力1业部《关于下达1997年制定、修订电力行业标准计划项自的通知》的要求，对原SL41一1993《水利水电工程启闭机设训规范》液压启闭机部分内容进行修订，修订格式符合《电标准编与的基本规定》（DL1600：2001）要求。
本规范在广泛征求意见的基础上，通过调查、总结和研究，充分反映近十年来各大，中型水电水利工程启闭机设计，制造、安装及运行的新经验。通过本规范的修订和实施将使本行业有一个新的统一的设计准则、进一步提高设计水平31998年10月对本规范的修订内容向国内有关单位书面征求意见。1999年11月在郏州存开规范修订丁作会议：确定了修订工作原则、方式和分工。2000年4月提出《水电水利工程启闭机设计规范》征求意见初稿，经常州会议讨论，开进行修敢店于2000年5月提出规范征求意见稿，再一次向全国水电水利系统的设计院，制造厂、，高等院校和研究所等50个单莅书面征求意见。2001年4月提出规范送审稿初稿，经成都会议讨论，补充完善后提出规范送市稿，2001年12月在杭州会议二进行了规范送审稿审查，经修改后形成舰范报批橘。本次修订原规范液压启闭机部分的条文共18条，其中取消2条，新增4条，补充修改14条，修订后的液压启闭机部分共20条36款1修订条文达90%以上品同时对液压启闭机部相关的条文，或者虽不属本次修订范围，但原条文明显过时部分也作了相应修订，共12条，
本舰范的修订，切实总结和吸取广国内近十年来液压启团快速发展的经验，使本规范的内容更如充实。例如总结液压启闭DL/T5167—2002

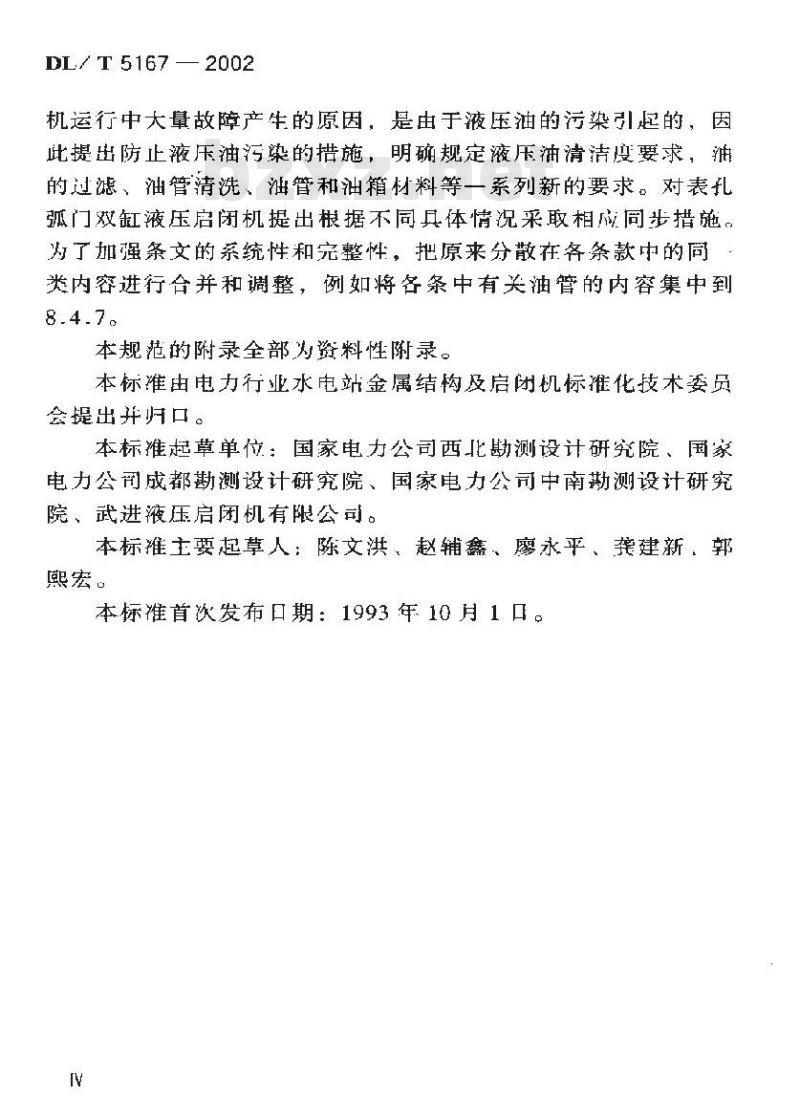

机运行中大量故障产牟的原固，是由于液压油的污梁引起的，齿因此提出防止液压油污染的措施，明确规定液压油清洁度要求，油的过滤、油管清洗、油管和油箱材料等一系列新的要求。对表孔弧门双缸液压启闭机提出根据不同兵体情况采取相成同步措施。灯了加强条文的系统性和完整性，把原来分散在各条款中的同楚内睿进行台并和调整，例如将各条中有关油管的内容集中到8.4.7。
本规范的附录全部为资料性附录。本标准由电力行业水电站金属结构及启闭机标准化技术委员会提出并归口。
本标准起草单位：国家电力公司西北化勘测设计研究院、国家电力公成都勘测设计研究院、国家电力公司中南勘测设计研究院武进液压启闭机有限公司。
本标雅主要起草人：陈文洪，赵辅鑫、廖永平、龚建新，郭熙宏
本标准首次发布口期：1993年10月1口：V
DL/ T 5167 -- 2002
本标准规定了水电水利工程启闭机的设计原测、荷载、材料、机构等要素。
本标准适用于水电水利工程以电力驱动为主，用以启闭闸门、拦污栅的固定式启闭机和移动式启闭机。周定式启闭机包括卷扬式启闭机、螺杠启闭机、液压启闭机和链式启闭机，移动式启闭机他括门式启闭机、台车式启闭机利桥式底闭机等，DL/ T 5167 - 2002

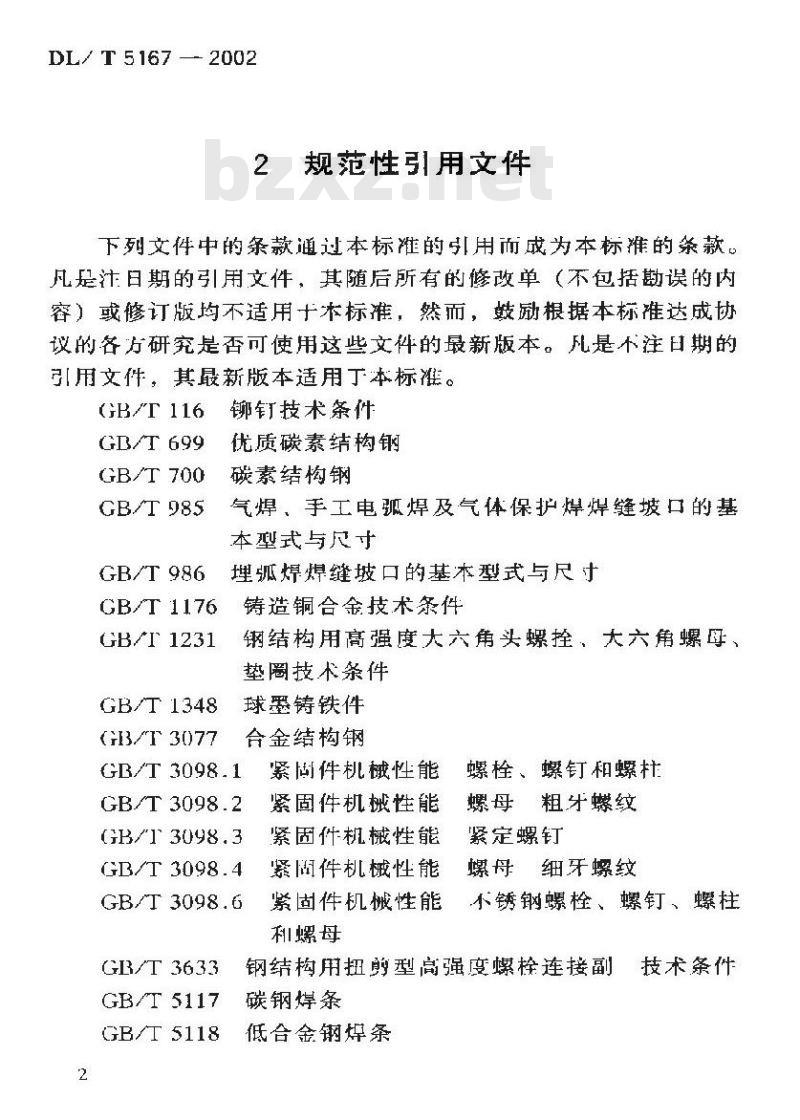

2规范性引用文件
下列文件中的条款通让本标准的引用而成为本标的条款，凡是日期的引用文件，其随后所有的惨改单（不包括勘误的内容）或修订版不适用十标，然而，嫩励根据本标谁达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文性，其最新版本适用丁体标携。GB/F 116
GB/T 699
GB/T 700
GB/T 985
GB/T 986
GB/T 1176
GB/F 1231
GB/T 1348
GBF 3077
铆钉技术条件
优质碳素结构钢
碳素结构钢
气焊，手工电弧孤焊及气体保护焊焊缝坡口的基本型式与尺寸
理弧焊焊缝坡口的基本型武与尺汁铸造铜合金技术条件
钢结构用高强度大六角头螺、大六角螺母、垫圈技术条件
球墨铸铁件
合金结构钢
GB/T 3098-1
GBT 3098.2
GB/1 3098.3
GB/T 3098.4
GB7T 3098.6
GB/T 3633
GB/1 5117
GB/T 5118
紧固件机械性能
紧固件机械性能
紧固件机械性能
紧簡件机械性能
紧固件机械性能
和螺母
螺栓、螺钉租螺杆
螺母粗牙螺纹
紧定螺钉
螺舟细牙螺纹
小锈钢螺栓、螺钉、螺柱
钢结构用扭剪型高强度螺栓连接副技术条件碳钢焊条
低合金钢焊条
GBT 9439
GB/T 11352
GB/T 13098
GB/T 14039
JB/ZQ 4297
JB/ZQ 4295
IS0) 4406
NAS 1638
灰铸铁件
一般工程用铸造碳钢件
工业环氧乙烷
DL7T51672002
液压系统工作介质固体颗粒污染等级代号合金铸钢
不锈钢、耐酸，耐热锻件用钢
油液固体颗粒污染等级
油液固体颗粒污染等级
DL/T5167—2002
3基本符号
弯矩戴扭矩；
轴心力；
作用荷载；
剪力；
工作压力；下载标准就来标准下载网
流量；
钢材的弹性模量：
钢材的剪变模量；
正应力；
剪应力；
屈服强度；
抗拉强度；
血积;；
跨度或长度；
高度；
惯性矩；
抵抗矩；
直径；
半径；
长细比：
厚度；
传动比；
速度；
系数或转速。
DL/T5167—2002
4.0.1本标准是启闭机选型布置、设计计算的必要准则和共同遵守的技术依据。本部门其他有关设计标准与本规范有抵触时，以本标准为准。
4.0.2除液压启闭机外，启闭机机构的工作级别按机构的设计寿命利荷载状态划分为4级（见表4.0.2），主起升机构的7.作级别就是启闭机的工作级别。启闭机工作级别举例参见附求A。表4.0.2机构工作级别
丁作级别
QI—轻
Q2—轻
Q—中
Q4-重
总设计寿命
设计资料
荷载状态
不经常使用且组少启闭额定荷载有时启闭额定荷载，一般店闭等荷载经常培闭额定荷载
设计启闭机所需资料应包括下列各项：1水电水利枢纽闸门运行对启闭方式、充水方式、泄流。局部开启、启闭和走行速度等耍求；2闸门门叶、门槽的尺寸，有关布置的允许尺寸以及闸门与启闭机连接的有关尺寸和要求等；3
电气控制方及接口要求：
水文、气象、泥沙、水质等瓷料；荷载资料：
有关制造，运输和安装等方面条件；地震和其他特殊要求。
DL/T5167—2002
8动力、控制电源要求。
启闭力、扬程、跨度和速度的选取参见附录A的规定。4.0.5
启闭机应装设相应的安全装置，如制动器、启闭荷载限制器、力矩限制器、上下限位装置、行程限制器、缓冲器、防风夹轨、锚定装置、液压系统保护以及电气保护装置等。4.0.6
启闭机应采取防潮通风、防腐蚀和防风沙等保护措施。4.0.7
启闭设备中的结构件股不进行疲劳强度的订算。启闭机的解体尺寸和重量应符合运输规定要求，运输单元应其有必要的刚度。
DL/T5167—2002
5设计原则和要求
51一般规定
5.1.1启闭机的设计必须满足技术先进、运行可靠、经济合理、维修方便、景观协调、劳动安全和环境保护等要求。5.1.2启闭机选型应根据水.1布置、门型、孔数及操作运行和时间要求等，经全面的技术经济指标论证后选定。对不同用途的闸门在选择启闭机时可遵循下列原则：1泄水系统工作闸门的启闭机一般选用一门一机的布置，但在闸门操作运行方式和启闭时间允许时，可选用移动式启闭机。
2多孔泄水系统的事故、检修闸门的启闭机，一般选用移动戏启团机。
3施工导流封孔闸门的启闭机，其启闭力应考虑在一定水头下启门的要求，同时应设有准确的扬程指示装置。4挡潮闸、水闸工作闸门的启闭机，一般采用-：门一机布置。
5电站机组进水口和泵站出口快速闸门的启闭机选型，应根据工程布置、闸门的启闭药载、场程等进行全面的技术经济比较，选用液压式或卷扬式快速闸门启闭机，其快速关闭回路的控制电源，应按电厂交流电源失电的条件来设置。6当多机组电站进水口设有检修闸门时，一般选用移动式启闭机，同时在枢纽总体布置条件允许的情况下，应尽量与溢洪、泄水系统检修闸门的启闭机协调共用。7机组进水口多孔栏污栅的启闭机，可用门式启闭机在其上游侧设置副起升机构，也可用跨内副钩和主钩，若水工建筑物布置分散，无条件利用已有启闭机时，也可单独设置移动式启闭7
DL/T5167--2002
8电站机组多孔水管检修闸门的启闭机一般采用移动式启闭机。
9对于需要分节装拆的闸门或分节启闭的登梁闻门，一股选用移动式启闭机配合自动挂脱梁操作。5.1.3根据气候、风沙情况，考虑检修人员的工作等条件，固定式启闭机可以设置在机房内，也可布置在室外。设置机房时应与闸门通气孔分开，其平面尺寸除机器靠机房一侧应留有必要的检修、安装空间外，其余与墙壁之间应留有人行通道，其宽度不应小丁0，8m。布置在室外的启闭机应加设活动机罩，电气设备应考虑防尘、防潮和防雨措施。在严寒地区，且在冬季有运行要求的启闭机，其机房应有保温设施：在炎热地区，且夏季有运行要求的启闭机，其机房应有降温设施，在风沙严重地区，启闭机齿轮传动不宜采用州放式，或设置全封闭机房。选择工作油或润滑油的牌号应考虑工作地区的气温条件。
5，1.4启闭机除满足启闭澜门的最大工.作扬程要求外，还应留有适当的裕度。对启闭潜孔孤门的启闭机，其最大工作扬程应满足更换侧、顾止水的需要。
5.1.5根据启闭机工况条件和技术经济指标，有条件时可采用高扬程启闭机心
5：1.6布置高扬程启闭机时要防止动滑轮组、钢丝绳与闸门门槽的十扰。
5.1.7动滑轮组应设置防止钢丝绳脱槽的防护措施，对丁漫人水中的动滑轮组，宜采用滑动轴承，轴表面应采取防腐措施，采用滚动轴承时应设密封装置。
5.1.8启闭机起吊平面闸门时的起吊中心线应与闻门起吊中心线一致。
5.1.9对于启阴力大的移动式房闭机，其吊具与闸门（或吊杆）8
DL7T 5167 2002
吊耳遵接时，育米用自动挫脱梁或手摇联轴装置。对固是式启闭机，当连接轴革量较大、操作困难时，也宜设置手摇联轴装置。5，1.10启闭机安装高程应满足安全运行要求，防正启闭机动力部分和电气设备被掩，并应便子闸门、门槽及启闭机部件等正常检修，此外，还应考虑与水接触部件的防腐问题。5.1、11对用以操作泄洪及其他应惩闸情的启闭机，必须设置可靠的备用电源，
5，1，2选用启闭概系始产品时，启闭机的语闭力应无于等于计算房闭街载。
51，13电站的快递闻门启闭机应按快速关闭孔口要求确定其下降速度，择应设有减速装置，使闻门接近底坎时的速度不无于S/min
5.114泵站出水口的快速闸门的启闭机应按快速关闭孔口时间确定下降逆度，并应采取措施控制接近全关闭时的度。5.1，5双吊点阐门的启闭机，应有相应的同步措施在启闭过程中，不应因双弟点误差而影啊闻门运行。5.1.16对于闻门前有泥沙淤积的双吊点启闭机，其启闭力的确定应考虑两个帝点启闭荷载的不均写案数，5.1，7有小开度范水要求的闸门，启闭机应设有能满足小开度精度的行程』笑或其他措施。
5.2卷扬式启闭机
5.2.1卷扬式启闭机主要用于启闭依靠闸门自重、水柱或其他加量方式关闭孔口的闸们，一般布置为一机一门5.2,2启闭机在一般说况下为现地操作，若为多台层闭机可设集中控制操作。
5.2.3启闭机机架除满足强度、稳定要求外，尚应有足够的刚度。
5.2.4当启闭机的宿闭荷载方向倾斜时，应考虑水平力对有关9
DL7T51672002
零部件的作用，并核算其影响，5.2.5对高扬程启闭机的娶求：
1带有菲绳装置的高扬程启闭机，在卷筒绳槽的钢丝绳返回处应设有凹缘，对于排绳装置的导向螺杆应注意螺旋角、端部返回处的圆孤半径以及螺母牙板包角体形的选择。2对于白由双层卷绕的高扬程启闭机，宜在钢丝绳返回处设有返回凸缘，并控制第二层钢丝偏离时与卷简轴垂直的平面夹角。
3双双联滑轮组倍率大于2的高扬程启闭机，其定滑轮组应饺接在滑轮组支架上，筒时应防止钢丝绳与定滑轮组支承梁于扰。
4采用折线绳槽卷筒的高扬程启闭机，应注意卷简折线长度和绳槽倾斜角。卷筒绳槽返回处应设有返回凸缘。5.2.6对启闭弧形闸门的卷扬式启闭机的要求：1吊点设在挡水面板前的露顶式弧形闸门卷扬式启闭机和盘香式启闭机，其钢丝绳及吊真一紧贴于弧形闸门面板上，不宜设置动滑轮组：布置时应注意钢丝绳、吊具与吊耳间的联结方式。
2吊点设在挡水面板后的露顶式弧形闸门卷扬式启闭机，可采用乎平面闸门卷扬式启闭机替代或改装：布置时应注意滑轮组的缠绕和转向方式，以及闸门双吊点时的同步升降。3盘香式启闭机起吊露顶式弧形闸门时，应设有钢丝绳调节装置。
4露顶式弧形闸门卷扬式启闭机应根据启闭力大小、闸门的重要程度、动力可靠性等决定是否设置备用电源或手摇启闭装置：
5选用平面闸门卷扬式片闭机启闭潜孔式孤形闸门时，要防止钢丝绳与定滑轮组支承染的于扰。如定滑轮组或导向滑轮设置在支承梁下部时，应考虑对它们的维扩和润滑条件。启闭机动10
