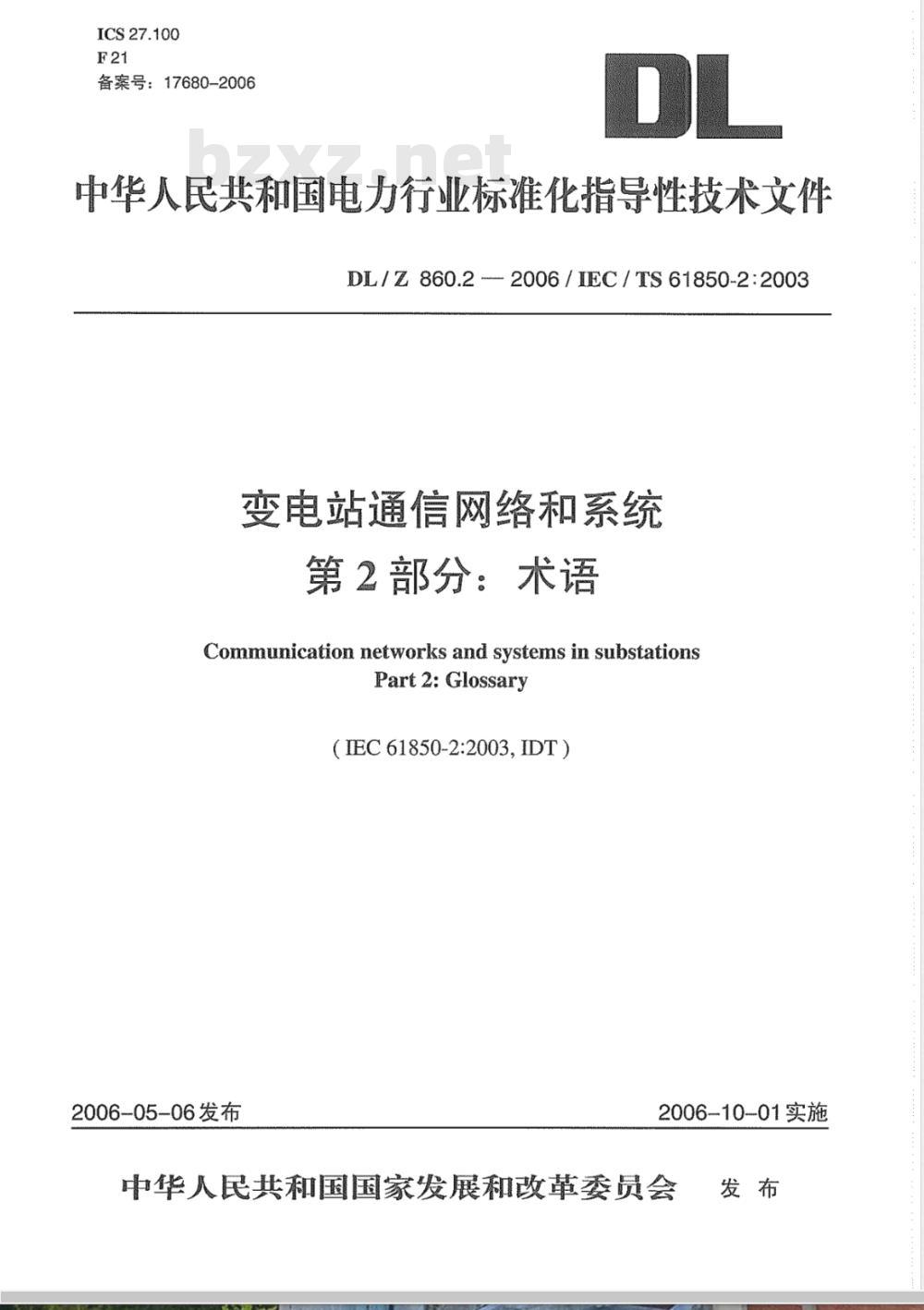

【电力行业标准(DL)】 变电站通信网络和系统 第2部分：术语

ICS27.100
备案号：17680-2006
中华人民共和国电力行业标准化指导性技术文件DL/Z860.2--2006/IEC/TS61850-2:2003变电站通信网络和系统
第2部分：术语
Communication networks and systems in substationsPart 2: Glossary
（IEC61850-2:2003.IDT）
2006-05-06发布
2006-10--01实施
中华人民共和国国家发展和改革委员会发布

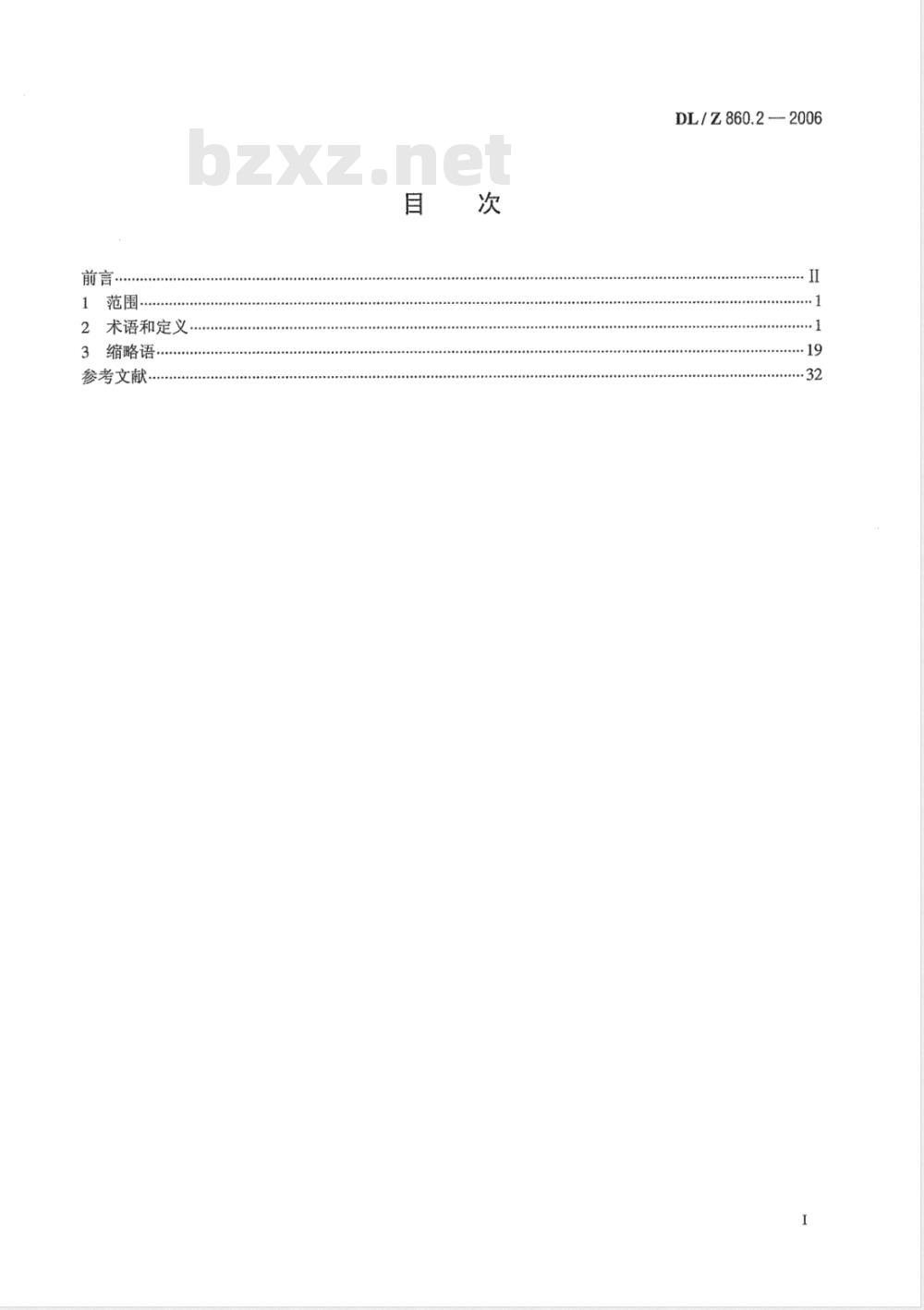

1.-4.......0..4000+44+004000002术语和定义
3缩略语bZxz.net
参考文献
DL/Z860.2-2006
DL/.Z860.2—2006

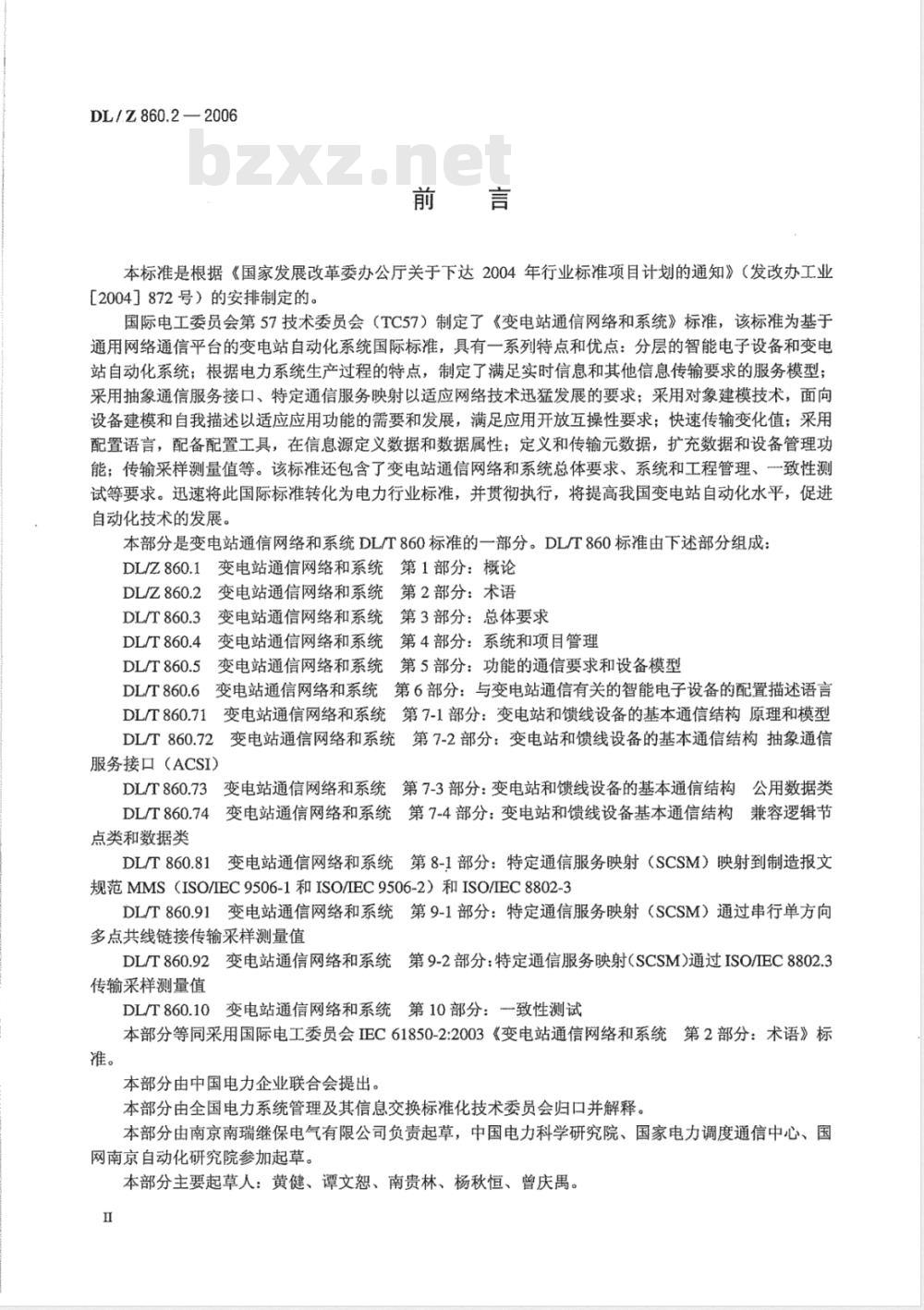

本标准是根据《国家发展改革委办公厅关于下达2004年行业标准项目计划的通知》（发改办工业【2004」872号）的安排制定的。国际电工委员会第57技术委员会（TC57）制定了《变电站通信网络和系统》标准，该标准为基于通用网络通信平台的变电站自动化系统国际标准，具有一系列特点和优点：分层的智能电子设备和变电站自动化系统；根据电力系统生产过程的特点，制定了满足实时信息和其他信息传输要求的服务模型；采用抽象通信服务接口、特定通信服务映射以适应网络技术迅猛发展的要求；采用对象建模技术，面向设备建模和自我描述以适应应用功能的需要和发展，满足应用开放互操性要求；快速传输变化值；采用配置语言，配备配置工具，在信息源定义数据和数据属性；定义和传输元数据，扩充数据和设备管理功能；传输采样测量值等。该标准还包含了变电站通信网络和系统总体要求、系统和工程管理、一致性测试等要求。迅速将此国际标准转化为电力行业标准，并贯彻执行，将提高我国变电站自动化水平，促进自动化技术的发展。
本部分是变电站通信网络和系统DL/T860标准的一部分。DL/T860标准由下述部分组成：DL/Z860.1变电站通信网络和系统第1部分：概论变电站通信网络和系统第2部分：术语DL/Z860.2
DL/T860.3
3变电站通信网络和系统第3部分：总体要求DL/T860.4
DL/T860.5
DL/T860.6
变电站通信网络和系统第4部分：系统和项目管理变电站通信网络和系统第5部分：功能的通信要求和设备模型变电站通信网络和系统第6部分：与变电站通信有关的智能电子设备的配置描述语言DL/T860.71变电站通信网络和系统第7-1部分：变电站和馈线设备的基本通信结构原理和模型DL/T860.72
服务接口（ACSI）
变电站通信网络和系统第7-2部分：变电站和馈线设备的基本通信结构抽象通信3变电站通信网络和系统第7-3部分：变电站和馈线设备的基本通信结构公用数据类DL/T860.73
DL/T860.74变电站通信网络和系统第7-4部分：变电站和馈线设备基本通信结构兼容逻辑节点类和数据类
DLT860.81变电站通信网络和系统第8-1部分：特定通信服务映射（SCSM）映射到制造报文规范MIMS（ISO/IEC9506-1和ISO/IEC9506-2）和ISO/IEC8802-3DL/T860.91变电站通信网络和系统第9-1部分：特定通信服务映射（SCSM）通过串行单方向多点共线链接传输采样测量值
DL/T860.92变电站通信网络和系统第9-2部分：特定通信服务映射（SCSM)通过ISO/IEC8802.3传输采样测量值
DL/T860.10变电站通信网络和系统第10部分：一致性测试本部分等同采用国际电工委员会IEC61850-2:2003《变电站通信网络和系统第2部分：术语》标准。
本部分由中国电力企业联合会提出。本部分由全国电力系统管理及其信息交换标准化技术委员会归口并解释。本部分由南京南瑞继保电气有限公司负责起草，中国电力科学研究院、国家电力调度通信中心、国网南京自动化研究院参加起草。本部分主要起草人：黄健、谭文翘、南贵林、杨秋恒、曾庆禺。Ⅱ

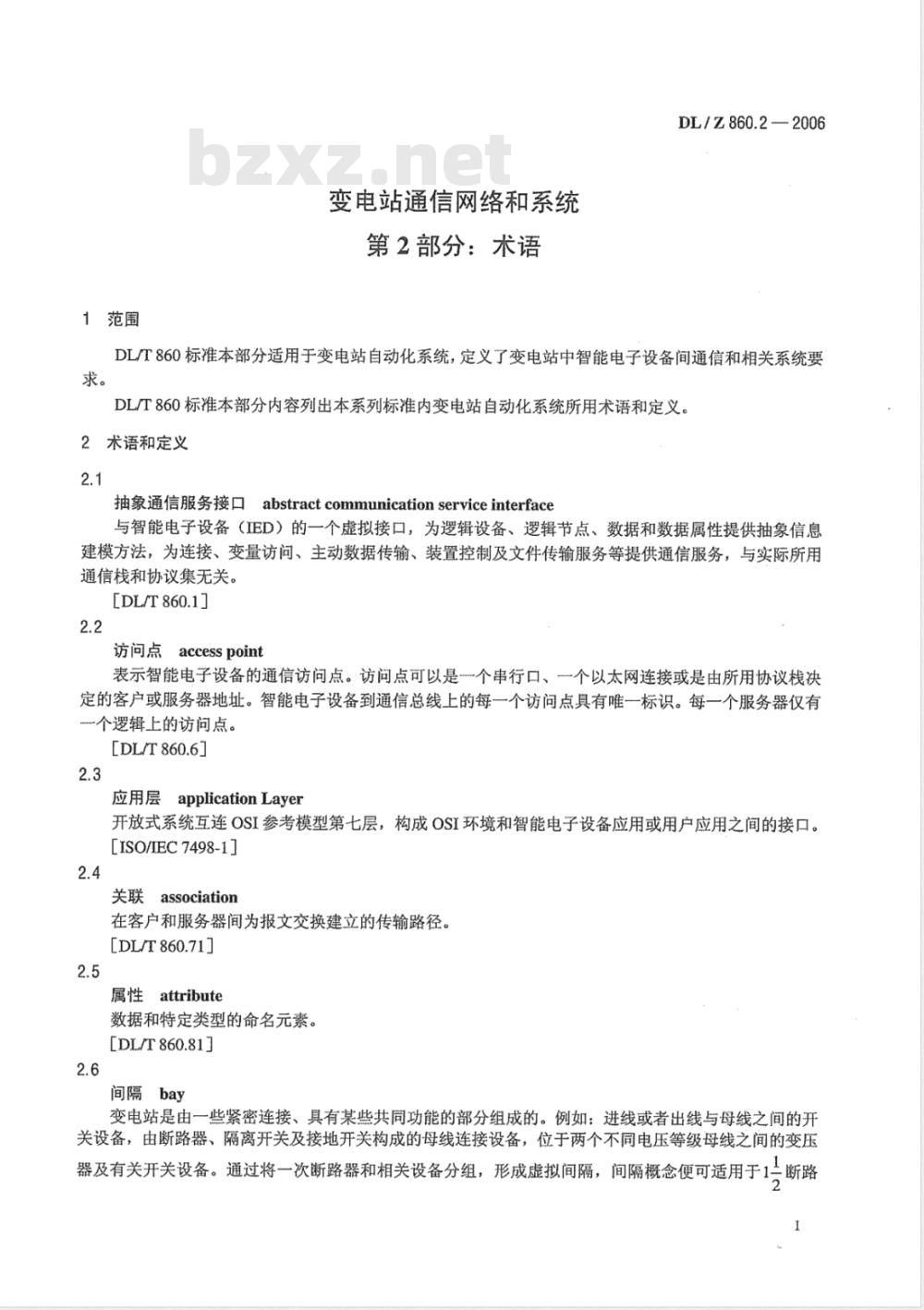

1范围
变电站通信网络和系统
第2部分：术语
DL/Z860.2—2006
DL/T860标准本部分适用于变电站自动化系统，定义了变电站中智能电子设备间通信和相关系统要求。
DL/T860标准本部分内容列出本系列标准内变电站自动化系统所用术语和定义。2术语和定义
抽象通信服务接abstractcommunicationserviceinterface与智能电子设备（IED）的一个虚拟接口，为逻辑设备、逻辑节点、数据和数据属性提供抽象信息建模方法，为连接、变量访问、主动数据传输、装置控制及文件传输服务等提供通信服务，与实际所用通信栈和协议集无关。
[DL/T860.1]
访问点accesspoint
表示智能电子设备的通信访问点。访问点可以是个串行口、一个以太网连接或是由所用协议栈决定的客户或服务器地址。智能电子设备到通信总线上的每一个访问点具有唯一标识。每一个服务器仅有一个逻辑上的访问点。
[DL/T860.6]
应用层applicationLayer
开放式系统互连OSI参考模型第七层，构成OSI环境和智能电子设备应用或用户应用之间的接口。［ISO/IEC 7498-1]
关联association
在客户和服务器间为报文交换建立的传输路径。[DL/T860.71]
属性attribute
数据和特定类型的命名元素。
[DL/T860.81]
间隔bay
变电站是由些紧密连接、具有某些共同功能的部分组成的。例如：进线或者出线与母线之间的开关设备，由断路器、隔离开关及接地开关构成的母线连接设备，位于两个不同电压等级母线之间的变压器及有关开关设备。通过将一次断路器和相关设备分组，形成虚拟间隔，间隔概念便可适用于1二断路2
DL/Z860.2---2006
器接线和环型母线等变电站配置。间隔构成电网一个受保护的子部分，如一一台变压器或一条线路的一端。间隔还包含具有某些共同约束的对应开关设备的控制，如互锁或者定义明确的操作序列。这些部分的识别区分对于检修（哪些部分断开时对变电站其余部分影响最小）或扩展计划（如果增加一条新线路，哪些部分须增加）非常重要。这些部分称为间隔，并且由那些统称为“间隔控制器”的装置管理，配有成套保护，称之为“间隔保护”。北美较少使用间隔概念。“间隔层”表示整个变电站层下的附加控制层。[DL/T860.1]
间隔层功能baylevelfunctions
主要使用一个间隔的数据并且作用于该间隔一次设备的功能。间隔层功能通过间隔层内逻辑接口3通信，通过逻辑接口4和5与过程层通信，即与各种远方输入/输出、智能传感器和控制器通信。例如：线路或变压器、保护、控制和联锁。『DL/T860.5]
广播broadcast
放在通信网络上的一个报文，供任一个智能电子设备（IED）接收和使用。广播报文一般包含有发送地址、公用接收地址。例如：时间同步。[DL/T860.72]
总线bus
真有通信器件的智能电子设备间通信系统连接。［DL/T860.1
类class
享有相同属性、服务、关系和语义的一组对象描述。[DL/T860.71]
客户client
请求服务器提供服务，或接收服务器主动传输数据的实体。［DL/T860.71]
通信连接
Ecommunicationconnection
为传输信息，使用一个或多个资源的通信映射功能的连接。［DL/T860.10]
通信栈communicationstack
多层栈。在7层开放式系统互连OSI参考模型中，每一层完成有关开放式系统互连通信的特定功能。［ISO/IEC7498-1]
（系统或装置的）配置configuration（ofasystemordevice）系统设计的一个步骤。例如，选择功能单元、功能单元定位和定义它们之间的连接。［EV351]
配置表configurationlist
DL/Z860.2-2006
各种部件和智能电子设备所有兼容硬软件版本概况，包括用于变电站自动化系统产品系列中相关支持工具软件版本。此外，配置表详细给出与其他制造商提供的智能电子设备通信所支持的传输协议。EDL/T860.4]
一致性测试conformancetest
检验通信信道上数据流与标准条件的一致性，涉及到访问组织、格式、位序列、时间同步、定时、信号格式和电平、对错误的反应等。执行致性测试，证明与标准或标准特定描述部分相一致。一致性测试应由通过ISO9001验证的组织或系统集成者进行。［DL/T860.4]
连接connection
功能单元间为传输信息面建立的关联。在两个智能电子设备之间连接建立后，才能交换信息。连接时间可长可短。
[DL/T860.3]
连接节点
Conneetivity node
一次设备终端间前标识、命名的公母线为连接母线刀闸的
数量终端（装置）。
[DL/T860.6]
循环穴余校验
个连接端点。
小连接一次设备。如，
连接点。其唯一
的功能是电气上以最
与装置的连接在装置连接端点处完成。CyclieRedundaner Check CORC)循环穴余校验（CRC）由发送装置在发送每一顿报文中进行计算并包含在连接节点可连接任意
送顺报文中。接收装置
在接收到该顿报量时，重新计算这一惯报文的循环穴余校验，检查该顿报文传输差错。[DL/T860.91
数据data
智能电子设备中，略种应用的具有意义、结构化的信息，它可读、S
［DL/T860.81
数据属性dataattribute
定义数据的名称（语义）、格式、可能数值的范围，传输时表示该数值。［DL/T860.72]
数据类dataclass
集合各种数据类或数据属性的类。特定数据类带有在逻辑节点范围内的语义。［DL/T860.72]
数据链路层datalinklayer
开放式系统互连OSI参考模型第二层，负责物理介质上数据传输。建立链路后，数据链路层执行数据传送速率控制、差错检测、竞争/碰撞检测、服务质量监视和差错恢复。3
DL/Z860.2—2006
［ISO/IEC7498-1]
数据对象dataobject
一个逻辑节点对象部分，代表特定信息，例如：状态或测量量。从面向对象观点来看，数据对象是数据类的一个实例。
[DL/T860.1]
数据集类datasetclass
引用一个或多个功能约束数据（FCD）或功能约束数据属性（FCDA）的有序名称列表。用于组合常用数据对象，以方便检索。
［DL/T860.72]
装置device
完成所要求功能的元件或元件组合。注：台装置可构成一台较大装置的一部分。[IEV151]
用于某一目的或完成一项功能的器具或器械。例如：断路器、继电器或变电站计算机。[IEEEStd.100—1996，IEEE电工电子术语目录］涉及开关场环境中，装置是一个物理设备中个部件，例如：变压器、断路器。涉及变电站自动化内容，装置是智能电子设备。
[DL/T860.1]
串diameter
指1二接线断路器布置，包括两条母线间成组开关设备，即：两条线路、3台断路器与相关隔离开关、接地开关、电流互感器和电压互感器等。对于操作、维护和扩展，串具有共同的机能、相互关系。[DL/T860.5]
分布功能distributedfunction
若一个功能由分布在不同的物理装置上的两个或多个逻辑节点完成，则该功能称之为分布功能。因所有功能都以某种方式进行通信，就地或分布功能的定义并不唯一，取决于直至功能完成，每一功能执行步骤的定义。若一个逻辑节点，即包含通信连接的节点故障时，分布功能可能完全被闭锁，或应用时性能有较大降级。
[DL/T860.5
配电distribution
电力系统用语。配电指电力系统中运行电压典型最高为69kV电网部分*。［DL/T860.4]
*我国配电电压典型最高为110kV。2.30
电子式电流互感器electroniccurrenttransducer一次设备中测量电网电流，输出低电平模拟信号和/或提供数字输出的变送器。2.31
电子式电压互感器electronicvoltagetransducer一次设备中测量电网电压，输出低电平模拟信号和/或提供数字输出的变送器。工程engineering
项目的第一阶段，例如：详细设计。工程工具
engineering tools
DL/Z860.2—2006
工程工具用于创建和编制变电站自动化系统适合特定变电站技术条件和用户要求的文件。工程工具分项目管理、参数化和文档工具等。DL/T860.4]
设备equipment
完成能量传输功能的实体，例如：变压器、断路器、线路。设备可独立运行，也可经综合装置或相关外部装置与自动化系统接口。［DL/T860.72]
扩展性expandability
是一种借助于工程工具快速和有效地扩展变电站自动化系统（硬软件）的准则。[DL/T860.4]
工厂验收测试factoryacceptancetest采用规定应用的参数集，对专门制造的变电站自动化系统整体或部件进行用户认可的功能测试。该测试应在系统集成商工厂里，使用过程仿真测试设备进行。DL/T860.4
灵活性flexibility
在变电站自动化系统中使用工程工具，快速、有效地实现功能改变，包括硬件适应的准则。『DL/T860.4
冻结freeze
一般与测量和计数有关。冻结就是锁定并保持某一瞬间的数值。2.39
功能function
功能是变电站自动化系统完成的任务，即，应用功能完成的任务。通常，些功能与其他一些功能相互交换数据，数据交换细节取决于所包括的功能。功能由智能电子设备（物理装置）完成。个功能可分解为多个部分，常驻在不同的智能电子设备中，相互间进行通信（分布功能）并与其他功能的部分相互进行通信。这些通信部分称之为逻辑节点。本部分内容中，功能的分解，即功能分解细化的粒度规则仅受通信性能控制。因此，所考虑的全部功能由交换数据的逻辑节点构成。对逻辑节点没有显式引用的功能仅意味着：在实际环境中，这些功能的逻辑节点建模对本部分并不重要。[DL/T860.1]
DL./Z860.2-2006
功能约束functionconstraint
数据属性的特性，用于指明服务。例如：写数值、读数值、取代等可应用到该数据属性上的服务。[DL/T860.72]
功能约束数据functionconstraintdata指具有相同功能约束的数据有序集合，例如：所有MX（测量量）。［DL/T860.72]
功能约束数据属性functionconstraintdataattribute指数据的个单一数据属性，特定功能约束用于该数据。［DL/T860.72]
网关gateway
网络互连装置，支持相关协议所有栈，可对非七层协议进行转换，以便在广域网上异步传输。［DL/T860.71]
通用面向对象的变电站事件genericobjectorientedsubstationevent当发生任何状态变化时，智能电子设备将借助变化报告，多播一个高速二进制对象一一通用面向对象的变电站事件（GOOSE）报告。该报告一般包含有：状态输入、起动和输出元件、继电器等实际和虚拟的每一个双点命令状态。
在第次报告后，该报告-般以间隔2，4，8，，60,000ms顺序重发（第重发延时不固定，可长可短）。
通用面向对象的变电站事件报告允许传送高速跳闸信号，具有高传输成功概率。[DL/T860.5]
通用变电站事件模型genericsubstationeventmodel定义多播或广播数据的两个类，即通用面向对象的变电站事件报告和通用变电站状态事件，用于在智能电子设备之间快速传递输入输出数据值。2.46
通用变电站状态事件genericsubstationstateevent类似通用面向对象变电站事件报告，但所包含数据仅为双点命令状态值数据（比特对），例如：“分”、“合”、“转换中”、“无效状态”等。[DL/T860.72]
控制点hold point
在适当文件中定义的一个点。超出这个点之外，没有一致性测试委托者的书面批准，不能进行测试。在控制点之前双方认可的时间，测试单位必须书面通知一致性测试委托者。致性测试委托者或其代表负有验证控制点、批准测试继续的责任。[DL/T860.10]
集线器Hul
-种有源网络元件。集线器的各个端口将各个网段连接在一起，形成一较大网络，作为个局域网6
运行。在这样网络中存在碰撞。[DL/T860.3]
人机接口HumanMachineInterface（HMr)DL/Z860.2—2006
显示屏或是智能电子设备ED的一部分或作为一个独立的装置。人机接口有条理地显示相关的数据，使用者与之交互。人机接口一般有窗口、图符、菜单、指针，并可能有按键，允许使用者访间和交互。
智能电子设备参数集IED-parameterset定义智能电子设备行为和其适应变电站条件所需的全部参数值。在智能电子设备须独立运行的地方，可使用智能电子设备参数化工具，设置智能电子设备参数，无系统参数；在智能电子设备作为变电站自动化系统一一部分的地方、智能患子设备参数可包括系统参数，且应通过使用通用参数化工具在变电站自动化系统层协调。
［DL/T860.4]
实现implementation
使系统的硬件和软件变为可运行的开发阶段【DL/T860.71
信息informatidn
关于对象的知识，例如：事实、事件再情、过程或态
的含义。
[IEV101-12-01]
信息模型
information model
包括概念。在
的上下文中，有特定
DL/T860系列标准，使之可视、可诱所的知识。该模型以抽象关于变电站功能（装置），并借助者方式简化描述实际勃能或装置。[DL/T860.71]
initiatorof conformancetest
一致性测试委托者
要求由测试机构进行一致性测试的委托者。[DL/T860.10]
检验inspection
诸如对实体个或多个特性进行测量、检查、测试，判断一个实体的个或多个特性，将所得结果与特定要求进行比较，确定每一个特性是否符合一致性。[DL/T860.10]
实例instance
具有唯一标识，具备一个已定义类属性的实体。一整套服务可应用于该实体，实体具有保存服务效应的状态。“实例”与“对象”同义。[DL/T860.71]
