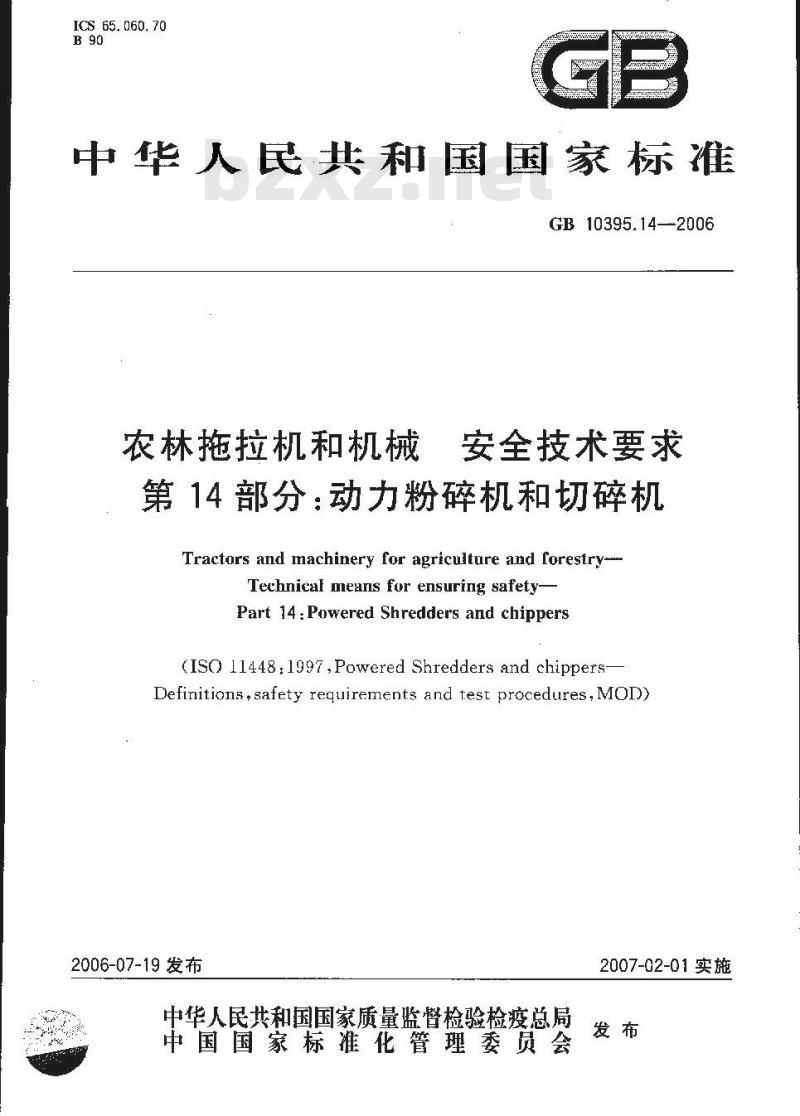

【国家标准(GB)】 农林拖拉机和机械安全技术要求第14部分：动力粉碎机和切碎机

ICS 65. 060. 70
中华人民共和国国家标准
GB10395.14—2006
农林拖拉机和机械
安全技术要求
第14部分：动力粉碎机和切碎机Tractors and machinery for agriculture and forestryTechnical means for ensuring safety-Part 14:Powered Shredders and chippers(IS0O 11448.1997,Powered Shredders and ehippers-Definitions, safety requirements and test procedures,MOD)2006-07-19发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2007-02-01实施

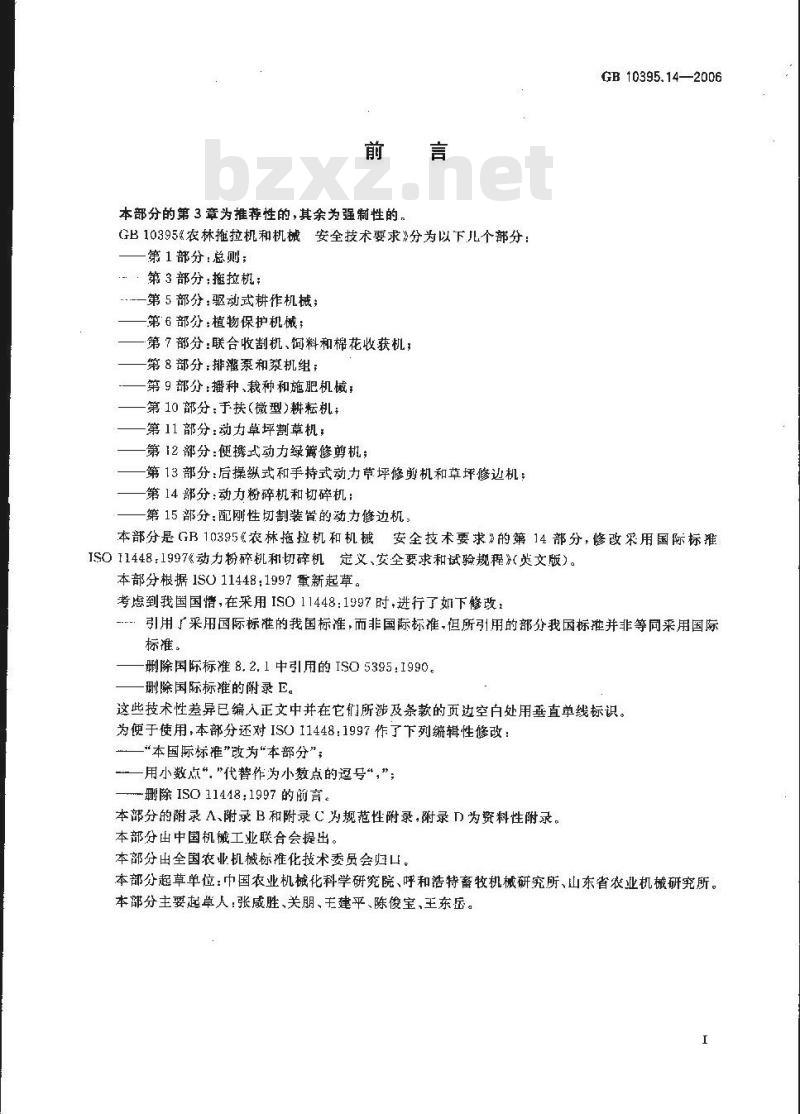

本部分的第 3章为推荐性的,其余为强制性的，GB10395《农林掩拉机和机械安全技术要求》分为以\下儿个部分：第1部分：总则；
第3部分，拖拉机：
一第5部分，驱动式耕作机械；
第6部分：植物保护机械；
第7部分：联合收割机、间料和梯花收获机；第8部分：排灌泵和泵机组；
第9部分：播种、裁种和施肥机械；第10部分：于扶（微型）耕耘机；第11部分：动力草坪割草机；
第12部分：便携式动力绿篇修剪机；第13部分：后操纵式和手持式动力草坪修剪机和草坪修边机；第14部分：动力粉碎机和切碎机：第15部分：配刚性切割装置的动力修边机，GB 10395.14—2006
本部分是GB10395《农林拖拉机和机械安全技术要求》的第14部分，修改采用国际标推ISO11448：1997《动力粉碎机和切碎机定义、安全要求和试验规程》（炎文版）。本部分根据1SO11448：1997重新起草。考虑到我国国情，在采用IS011448：1997时，进行了如下修改，引用了采用国际标准的我国标准，而非国际标准-但所引用的部分我国标推并非等同来用国际.
标准。
删除国际标准8,2.1中引用的ISO 5395:1990。删除国际标准的附录E。
这些技术性差异已编入正文中并在它们所涉及条款的页边空白处用垂直单线标识。为便于使用，本部分还对ISO11448：1997作了下列编辑性修改：“本国际标准”改为“本部分”；-用小数点\，\代替作为小数点的逗号“，”；删除ISO11448：1997的前言。
本部分的附录A、附录B和附录C为规范性附录,附录D为资料性附录。本部分出中国机械工业联合会提出。本部分出全国农业机械标准化技术委员会归口。本部分超草单位：中国农业机械化科学研究院、呼和浩特畜牧机械研究所、山东省农业机械研究所。本部分主婴起草人：张威胜、关朋、主建平、陈俊宝、王东岳。工

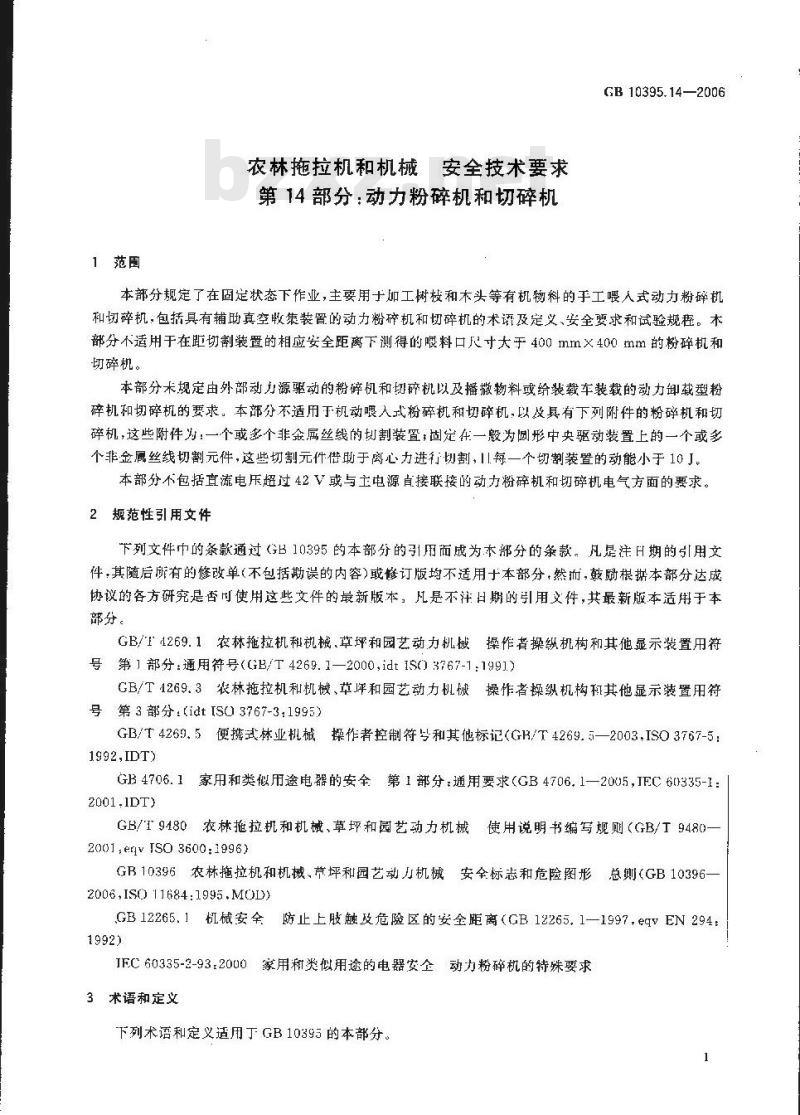

1范围
农林拖拉机和机械安全技术要求第14部分：动力粉碎机和切碎机GB10395.14—2006
本部分规定了在固定状态下作业，主要用十加工树技和木头等有机物料的手工喂人式动力粉碎机和切碎机，包括具有辅助真空收集装置的动力粉碎机和切碎机的术讯及定义、安全要求和试验规程。木部分不适用于在距切割装置的相应安全距离下测得的喂料口尺寸大于400mm×400mm的粉碎机和切碎机。
本部分术规定由外部动力源驱动的粉碎机和切碎机以及播撒物料或给装载车装载的动力卸载型粉碎机和切碎机的要求。本部分不适用于机动喂入式粉碎机和切碎机，以及具有下列附件的粉碎机和切碎机，这些附件为：一个或多个非金属丝线的划割装置，固定在一般为圆形中央驱动装置上的一个或多个非金属丝线切割元件，这些切割元件借助于离心力进行切割，儿每一个切割装置的动能小于10J。本部分不包括直流电压超过42V或与主电源直接联接的动力粉碎机和切碎机电气方面的要求。2规范性引用文件
下列文件中的条款通过GB10395的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本，凡是不注日期的引用义件，其最新版本适用于本部分。
GB/T4269.1农林拖拉机和机械.草坪和园艺动力机械操作者操纵机构和其他显示装置用符号第1部分：通用符号（GB/T4269.1—2000,idt1S3767-1：1991)GB/T4269.3农林拖拉机和机械、草坪和园艺动力机械操作者操纵机构租其他显示装置用符号第3部分：(idt[S03767-3:1995）GB/T4269.5便携式林业机械操作者控制符号和其他标记（GB/T4269.5—2003.ISO3767-5：1992,IDT3
GB4706.1家用和类似用途电器的安全第1部分：通用要求（GB4706.1一2005，IEC60335-1：2001.1DT)
GB/T9480农林拖拉机和机械、草坪和园艺动力机械使用说明书编写规则（GB/T9480-2001;eriv TS0 3600:1996)
GB10396农林拖拉机和机械、节坪和园艺动力机械安全标志和危险图形总则（GB10396—2006,IS0 11684:1995,M0D)
GB12265.1机械安全防止上肢触及危险区的安全距离（GB12265.1—1997，eqVEN294：19921
IFC60335-2-93.20U0家用和类似用途的电器安企动力粉碎机的特殊要求3术语和定义

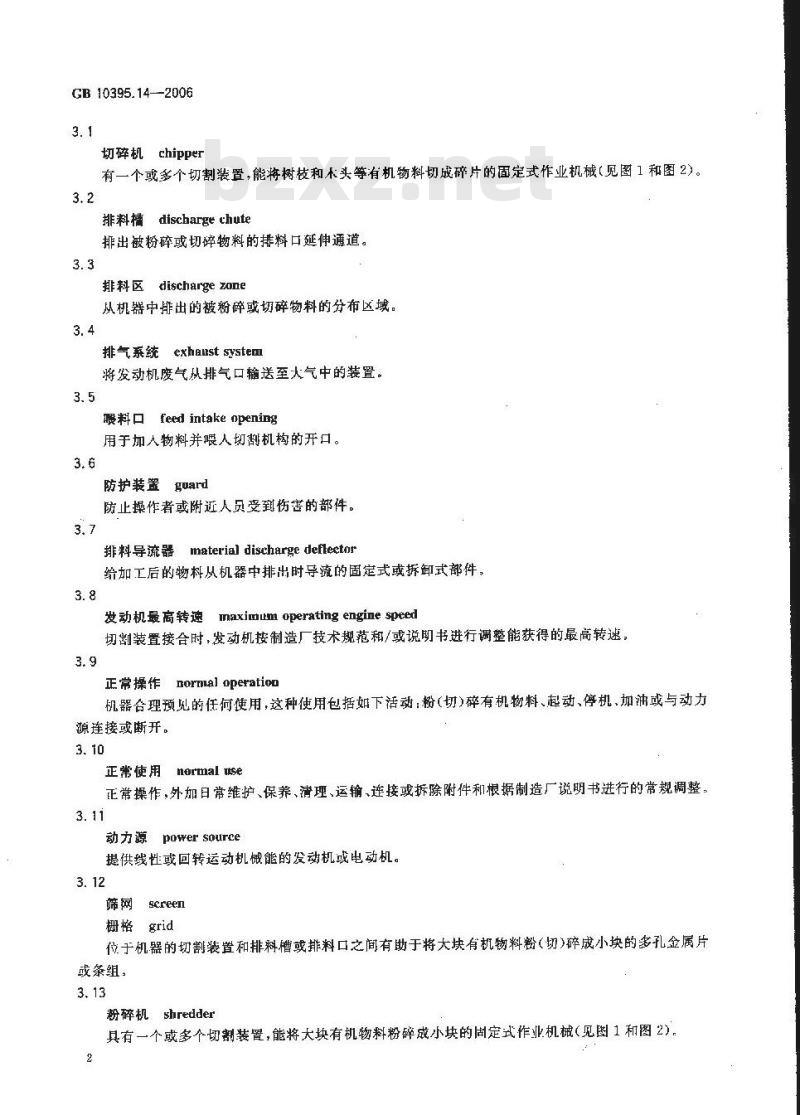

下列术语和定义适用于GB10395的本部分。GB 10395.14-2006
切碎机chipper
有一个或多个切割装置，能将树枝和木头等有机物料切成碎片的固定式作业机械（见图1和图2）。3.2
排料楠discharge chute
排出被粉碎或切碎物料的排料口延伸通道。3.3
排料区discharge zone
从机器中排出的被粉碎或切碎物料的分布区域。3.4
排气系统exhaust systeml
将发动机废气从排气口輪送至大气中的装置。3.5
暖料口feed intake opening
用于加人物料并喂人切割机构的开口。3.6
防护装置
防止操作者或附近人员受到伤害的部件。3.7
排料导流器www.bzxz.net
material discharge deflector给加工后的物料从机器中排出时导流的固定式或拆卸式部件，3.8
maximum operating engine speed发动机最高转速
切制装置接合时，发动机按制造厂技术规范和/或说明书进行调整能获得的最高转速，3.9
正常操作Bormaloperatioo
机器合理预见的任何使用，这种使用包括如下活动：粉（切）碎有机物料、起动、停机、加油或与动力源连接或断开。
正常使用，normal use
正常操作，外加日常维护、保养、清理、运输、连接或拆除附件和根据制造厂说明书进行的常规调整3.11
动力源power source
提供线性或回转运动机械能的发动机或电动机。3. 12
筛网screen
栅格grid
位于机器的切割装置和排料槽或排料口之间有助于将大块有机物料粉（切）碎成小块的多孔金属片或条组。
粉碎机shredder
具有一个或多个切割装置，能将大块有机物料粉碎成小块的固定式作业机械（见图1和图2）2
排料栅
排耕区
喂料口
排料导流器

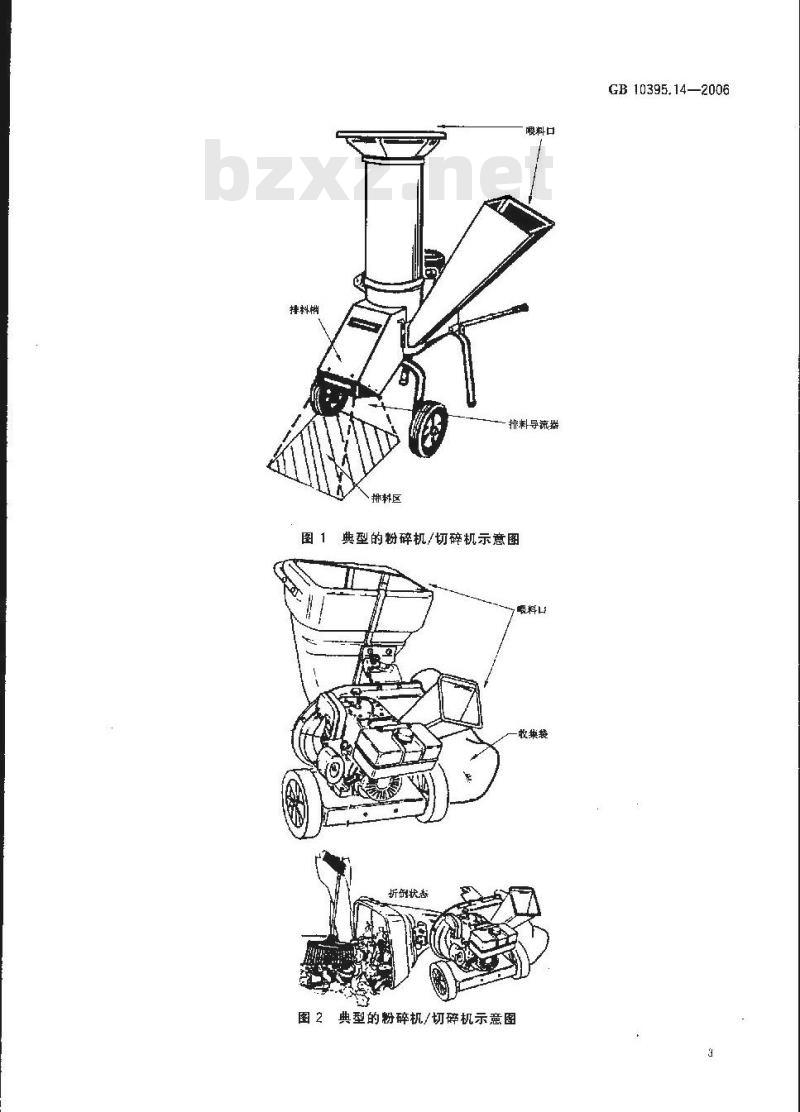

典型的粉碎机/切碎机示意图
一收兼袭
折翻状起
典型的粉碎机/切碎机示意图
GB 10395,14—2006
GB10395.14—2006
4一般结构
4.1传动部件
正常操作时，所有传动部件（切割装置除外）均应加以防护，以防止与其接触。在研制防护系统时应遵循GB12265.1规定的原则。
旋转的防护盖或防护盘的表面应连续完整或光滑，4.2喂料口和安全距离
为防止与切割装置接触，机械的结构应满足表1和表2规定的要求。表1哦料口小于等于250mm的安全距离喂料口到切割装置的安全距离
喂料口尺寸。
>50～250
在最窄两点处測量。
长方形
喂料口形状
正方形
单位为密米
b如果长方形喉料口的长多65m，安全距离可以缩小到200mm，如果挡板（杆）或吸料口本身最低外沿距地面高度1200mm，则测定的安全距离为从外沿测堂的尺寸链（览图3）。距地面高度】200mm的喂料口，安全距离为至喂料口平面的最短距离。如果喂料距地面高度大于1200mm，到切制装置的安全距离可减去L/2，其中L=—1200,为喂料口最低点距地面的高度。如果喂料口不是长方形、正方形或圆形，喂料口轮尺寸应为包络喂料口的长方形、正方形或圆形的尺寸。对应该包络图形的最小安全距离作为规定值。如果喂料口是长方形、正方形和/或圆形的合形状，且所形成的狭窄处尺寸小于等于30mm，则应分别对应每个开口形状确定喂料口尺寸和安全距离。
图3测量尺寸链
喂料口大于250mm的安全距离
喂料口最低边沿距地面高度
≤1200
切割装置至限料口边沿距商
单位为毫米
如.果喂料口的最低边沿的搞度小于1200mm，距切割装置850mm处槽口的尺寸应限制在400mm×400mm之内，且在任何方向上测量的喂料口的实际尺寸不应人于1c0ctnm见图4)。h如果挡板（杆）或慢料n本身最低外沿距地面高度≥1200mm.则测定的安全距离为从外沿测量的尺寸链（见图3)。距地面高度L200mm的喂料口，全距离为至喂料口平面的最短距离。如果喂料口距地面商度大于1200m，到切割装置的安全臣离可减去L/2,其中L一h一1200，为喂料口最低点距地面的高度4.3排料口
etrau000
1 200min
850min
：图4离度小于1200mm.符合表2规定尺寸的示图GB 10395.14—2006
单位为毫米
设计的排料槽应避免直接通向和意外接触切割装置，排料槽外沿任何部分离地高度应不大于350mm。划割装置应至少比排料槽外沿最高处高出3mm，并且从排料槽边沿到危险点的最小距离为230mm（图5)。
单位为毫米
切制装置
图5排料口距离要求
如果排料口边沿最高点离地高度大于350mm，且排料口小于120mm×120mm，则安全距离应符合（B12265，！的规定。
如果排料口边沿最高点离地高度大于350mm.H排料口人于等于120tmn×120mm，则安全距离至少为850mm，排料门最人不应超过250nm×250mm。装有收集袋或收集器的排料口，当收集袋或收集器被拆下，排料口距离不符合上述要求时，则应装备使运动部件停止运动的联锁装置。切割装置裸露时发动机不应能起动。4.4防护装置的联接
允许进人切割装置的防护装置应为联锁型装置，以在进人切割装置前使运动部件停止运行。切割装置裸露时发动机不应能起动。其他防护装置应永久性的与机器联接，不使用工具.无法拆卸，或者在机器的结构上使防护装置未安装到防护位置时机器不能使旧。机器应具有根制造厂推荐对机器进行保养时防止意外触及危险部位的防护装置。制造厂使用说明书的保养要求中应有防护装置复位的要求。如果设计的防护装置打开或移动后会面临危险，则防护装置上或危险附近位置应设安全标志。如果设计的防护装置可兼作台阶，其应能承受1200N的力。5
GB10395.14—2006
4.5热防护
4.5.1裸露部件的温度限值
在机器正常起动和运行期间，面积大于10cm的发动机排气部件的裸露表面和环境温度在20℃士3℃下温度大于80℃的热表面，应加防护装置，防止与其意外接触。针对其作用，防护装置应作为发动机裸露排气部件的一部分。4.5.2试验设备和试验方法
4.5.2.1试验设备
试验设备精度应为士4℃。
4.5.2.2试验方法
试验应在遮阳内进行。发动机应在最高转速下运行直至表面温度稳定。在确定温度时，应根据规定环境温度和试验环境温度的不同对观测温度进行校正。确定发动机排气系统的热表面区，当确定的热表面区和最近的控制机构的距离大于100mm时，使用锥体A。当确定的热表面区和最近的控制机构的距离小于等于100mm时，使用锥体B，见图6。4560±4
水平面
雄体A
锥体B
图6试验锥体
单位为垂米
对于锥体A，移动锥体，锥体的轴线与水平面成0°180\间的任何角度，锥休锥穿或锥尖相对水平方向向下朝向热表面，体不可向上移动。沿任何方向动锥体B，移动维体时确定锥体锥尖或锥面是否接触热表面区域。
4.5.2.3试验验收
锥体A或锥体B的锥尖或锥面不应能够接触到大于10cm2的排气系统的热表面。4.6控制机构
4.6.1位置
停机、起动或速度控制装置不应设置在需要操作者在排料区或发动机排气口前面，方可进行操作的位置处。
4.6.2发动机停机和起动
GB 10395.14-2006
机器应具有发动机停机装置。停机装置不应依赖持续的人力来完成连续的操作。该装置应虫人力有意识地操作才能使发动机重新起动-并应在起动位置上能够操作。机器不应装备出松弛绳索起动的起动器。利用把起动的机器在起动后摇把应能立即与轴脱开。4.6.3控制机构的标识
应使用耐久标签或标志明确标明控制机构的功能、操作方向和/或操作方法。使用说明书中应给出所有控制机构浅显易懂且详细的操纵说明。注：对以使用符合GB/T4269.1、GB/T4269.3.GB/T4269.5规定的符号标识控制机构，5标志
5.1机器识别标记
所有机器都应有包括下列信息的清晰耐久的识别标记：一制造厂或供应商的名称；
一型号或型式，
-系列编号。
5.2安全标志和符号
每台机器应在显著位置标注如下安全标志(危险图形)或适当符：-\危险：切割装置是旋转部件。机器运转时远离喂料口。\（应考虑根据机器特殊性调整警示用语：
“阅读使用说明书”；
“戴护目镜”；
“戴护耳累”（需要时）；
“戴护耳罩和护目镜”(需要时)；“切割装置的旋转方向”。
使用的符号应符合GB/T4269.1.GB/T4269.3、GB/T4269.5的规定，安全标志（危险图形）应符合GB10396的规定。本部分不要求在机器上使用特殊的符号或危险图形但应强调的是在设计适当的符号或危险图形时要符合惯例，附录D给出了粉碎机和划碎机上可使用的符号和安全标志（危险图形)示例。
使用的符号利安全标志（危险图形）应在使用说明书中解释。5.3标签
5.3.1要求
给出识别标记、方向或安全信息的标签，在机器预定的工作环境下，应有适当长的寿命，并满足如下要求：
标签应与基底耐久粘贴；
一标签应能经受各种环境条件，在正常清洗时不褪色、脱色、开裂或起泡，并保持清晰；给出安全信息的标志或标签应尽可能接近针对的危险部位，这种标签应采用机所销售国家的官方语言。
5.3.2耐久性试验
手持一块没过水的湿布擦抹155，再手持没过汽油的布擦抹155，测试标志和/或标签耐久性，试验后标志仍应清晰可见，标签不应能被轻易移动，也不应出现卷边。6维护和操作要求
每台机器均应提供操作.保养和维护说明的使用说明书。使用说明书中应包括通常由操作者逛行GB 10395.14—2006
的有关操作的说明。
注：说明书格式见GB/T9480。
说明书应包括下列所需内容：
一如果提供的机器不是完全装配好的，说明书应给出正确装配的说明；机器正常调节的说明，包括旋转刀片危险的警示，例如：“注意：不得接触旋转刀片”；-安全和正确地操作机器的说明，应有下列所需各项：断开储能装置的说明，如弹资加载机构，，如必要，噪声声级及带扩耳累的警示；·该设备使用的所有符号和图形的解释；符合附录C的安全说明。
7电气要求
7.1一般规定
本部分规定的电气要求仪适用于电压42V以下的蓄电池电路。对于与主电源直联的电动机器电气要求见GR4706.1和1EC60335-2-932000，7.2低压蓄电池供电电路（不包括磁电杭接地电路）7.2.1蓄电池的安装
通风电池仓应有开孔，以便通风和排放。蓄电池在工作位置时，电解液不能渗漏到部件上，否则由于魔蚀的严重影响会使部件产生危险。7.2.2过载保护
除起动电动机和点火电路外，所有电路的开关接蓄电池一衡线路上应装过载保护装置。对于双线制电路和非接地系统，过载保护装置可以装在任一线路土。7.2.3极柱和未绝缘电气件
极柱和木绝缘电气件应加以保扩，防止在正常保养、加注燃油和润滑时由油箱或工具造成短路。7.2.4电缆
与金属表面有潜在擦性接触的电缆应加以防护。线束在可能的地力应系在一起，妥善支撑并固定，任何部位不能接近化油器、金属油管、排气系统、运动部件或锐边。可能与电缆接触的金属件的锐边应倒圆或加防护，防止由于切割或摩擦损害电缆。8试验规程
8.1一般试验条件
机器应装配完整并置于水平表面。如有必要，每项试验均可以使用新机器。试验应按规定顺序进行。
规定试验期问切割装置应运行的，应在发动机最高速下运转。当测定最高速转速时不应移动已封住的调节装置：
不应使用速度控制机构或使用普通工具进行调整，使发动机转速大于制造厂规定的高速度在进行试验时，所有不使用工具可以拆御的喂料口或排料几的防护装置应拆下，除非该防护装置为联锁型装置。
不使用工具就可拆卸的筛网或栅格应置于获得最差（或最不利）试验条件的位置（或拆下），机器应在制造厂使用说明书允许的最不利条件下进行试验。8.2抛掷物体试验
进行抛掷物体试验的目的是确定从喂料口和排料口是否有意外的抛掷物体抛出。下列试验不适用于切制装置转速≤50r/min的机器。8
GB10395.14—2006
注意：该试验有一定风险因素。试验人员应远离试验区,或采取防止伤害的防护措施。8.2.1试验围靶和靶板的布置
用于抛掷物体试验的试验围靶构成一般成妞图了和图8所示，围靶由8快高900mm的靶板组成，靶板应与试验装置的基座垂直并构成如图7所示的八边形。用 80 g/m2的单层牛皮纸在 900 mm高的靶板区之上用成360″,高度至2 000 mm的附加区。在每块靶板1高度为 450 tntm处应画一条与基座平行的平行线。试验装置基座和靶板的构成材料的规范应符合附录A和附录 B的规定。注：为便于撞击体的计数，至少有1个靶板的支架应设诈成可问外和问里潜动。如果先前试验掠击体在靶板上留下不能被逆长 40 I 的正方形胶质贴条遮盖的孔，则应更换靶板。任一区域」补缀的厚度应不超过1个胶质贴条的厚度。通带，靶板应于垂自于从概器排料口延伸750mm的径向线上（见图7）。如果靶板与机器，把手或轮了的任何部分相干涉，则应移动靶板使其刷好避免干涉。单位为毫米
标雄靶板
（见图A.2）
上部区
360°附加区
（单层作皮纸）
下部区
总高度
基压（亚附录A)
图7抛掷物体试验的总体布置图
固定在推架上单位面积质量为80 g/m2牛皮纸扩板,应悬挂在喂料口200 mm 之上并至少伸出喂料装置喂料口周边200mm。如果因机器的结构不能保证这些距离要求，则护板的布置应尽可能狭得规定尺寸，觅图8.
单位为毫来
牛皮纸护板布置图
GB 10395.14—2006
8.2.2试验设备
机器应在 8. 2. 1 规定的试验周靶内进行试验,并应置十符合附录A定的试验围靶基座上。抛挪体应使用直径20tmm士2mm、长50mt的圆柱形硬木钉。8.2. 3试验方法
机器每个喂料口都应进行该项试验。所有可移动式防护装置或挡板应调节至最大开口位置处（最坏条件下）。每次试验，每个喂料口内放人50个抛掷体。对于有多个慢料口的机群，每个喂料口均应放人50个抛掷体
在所有抛挪体放人喂料口后或所有抛掷体经机器加工并排出后，停机10min，8.2.4试验结果
确定是否有任何撞击体击中喂料口上部的牛皮纸和带牛凌纸的靶板，如果抛掷体或其任何部分完全通过靶板则记录为撞击体，检查靶板背面确定撞击体个数。8.2. 5试验验收
机器不应出现撞击喂料口上部牛皮纸护板的撞击体。击中基座至450mm线之间的撞击体不应超过5个。不应出现击巾450mm线以上的撞击休。如果试验不合格，则应对另外两台机器进行试验。如果另外两台机器巾有一台试验不合格，则判定该型号机器不符合本部分规定的抛挪物体试验要求。8.3稳定性试验
稳定性试验的日的是确认机器的静态稳定性。8.3.1试验方法
将机器自由（无约束)地放置在与水平方向成10°角，并能在360°范围内回转的工作台上。如果脚轮不配备锁紧装置，其应处于最不稳定的位置并塞人梗术。8.3.2试验验收
机器不应向任何方向倾翻。
8.4撞击和动态稳定性试验
撞击和动态稳定性试验的目的足确定切割机构结构的牢固性和机器的动态稳定性。8.4.1试验方法
将一根直径30mm、长40mm、壁厚3mm的焊接或无縫低碳钢管插入处于末支撑状态的机器的哦料口，使回转部件突然停止运转，对于有多个限料口的机器，每个喂料口都应用一根新的钢管进行试验。钢管可根据需要折弯以使其能与切割装置接触。8.4.2试验验收
如果机器在15s内没有停止，试验应终止。机器不应向狂何方向倾翻，并保持在工作位置。除排料口外，其他任何部位都不应有试验钢管段或机器零件抛出。如果应符合本部分规定的必要机器零件脱落或变形，则判定机器不符合规定要求。不要求实验后的机器仍可使用。1G
